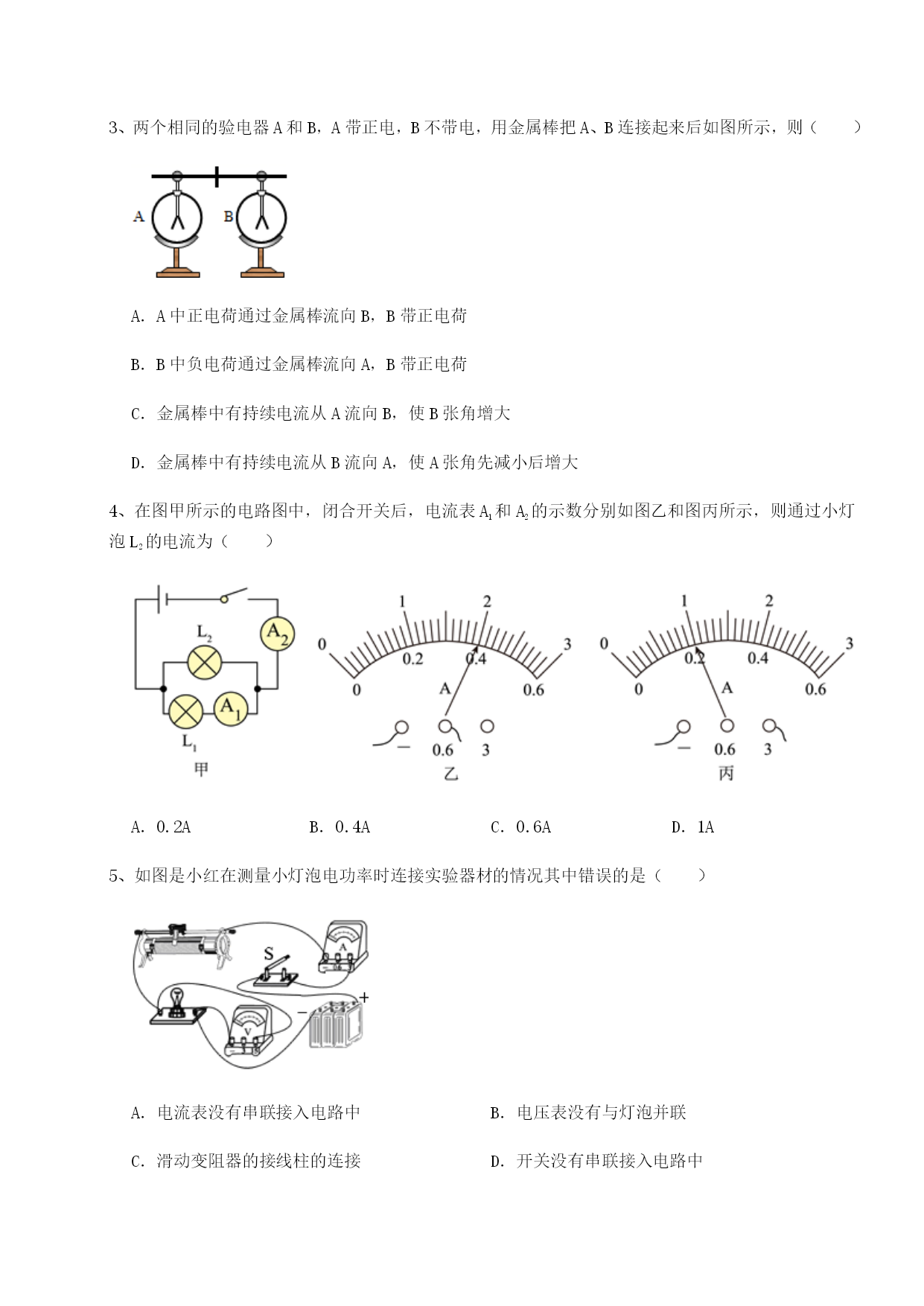

重庆市巴南中学北师大版物理九年级第十一章简单电路综合测试考试时间:90分钟;命题人:教研组考生注意:1、本卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分,满分100分,考试时间90分钟2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案;不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。第I卷(选择题20分)一、单选题(10小题,每小题2分,共计20分)1、如图所示,甲、乙两个轻质泡沫小球用绝缘细线悬挂起来,它们之间的相互作用情况如图所示。下列有关两球带电情况说法正确的是()A.若甲带正电,则乙一定带负电B.若甲带正电,则乙可能带负电C.若甲带正电,则乙可能带正电D.若甲不带电,则乙可能不带电2、现有甲、乙、丙、丁四个通电球,已知甲、丁相互吸引,乙、丙相互排斥,则下列说法中正确的是()A.如果甲、丙相互吸引,则乙、丁一定相互排斥B.如果甲、丙相互排斥,则乙、丁一定相互吸引C.如果甲、乙相互吸引,则丙、丁一定相互吸引D.如果甲、乙相互排斥,则丙、丁一定相互排斥3、两个相同的验电器A和B,A带正电,B不带电,用金属棒把A、B连接起来后如图所示,则()A.A中正电荷通过金属棒流向B,B带正电荷B.B中负电荷通过金属棒流向A,B带正电荷C.金属棒中有持续电流从A流向B,使B张角增大D.金属棒中有持续电流从B流向A,使A张角先减小后增大4、在图甲所示的电路图中,闭合开关后,电流表A1和A2的示数分别如图乙和图丙所示,则通过小灯泡L2的电流为()A.0.2AB.0.4AC.0.6AD.1A5、如图是小红在测量小灯泡电功率时连接实验器材的情况其中错误的是()A.电流表没有串联接入电路中B.电压表没有与灯泡并联C.滑动变阻器的接线柱的连接D.开关没有串联接入电路中6、如图所示电路图中,能用电压表正确测出灯泡L1俩端电压的是()A.B.C.D.7、如图所示的电路中,闭合开关后,两灯均不亮,电压表指针偏转了较大的角度。若电路中只有一处发生故障,则故障的原因可能是()A.L1处发生断路B.L1被短接C.L2处发生断路D.L2被短接8、如图所示电路,闭合开关后,可能发生的现象是()A.电流表和电压表都烧坏B.电流表烧坏,电压表正常C.电压表烧坏,电流表正常D.先烧坏电流表,再烧坏电压表9、某品牌滚筒洗衣机,筒门处有开关S1,筒门关闭时S1闭合,筒门打开时S1断开。筒门开关S1和控制开关S2必须同时闭合时,洗衣机才能工作。下列符合要求的电路图是()A.B.C.D.10、考试试卷保密至关重要,为确保试卷万无一失,存放试卷的保密室有厚厚的大门,要想开门,需要主考用钥匙闭合开关S,或者两名副主考同时使用钥匙闭合开关S1、S2,使电动机工作拉开大门。为防止有小偷从窗户或排气扇处翻入,在窗户和排气扇处还分别设有自动感应开关S3、S4,当小偷闯入时感应开关自动闭合,警铃报警。下列电路图符合设计要求的是()A.B.C.D.第Ⅱ卷(非选择题80分)二、填空题(10小题,每小题3分,共计30分)1、在烧杯中加入盐水,然后将连在电压表上的铜片和锌片浸入盐水中,这样就制成一个盐水电池,其现象如图所示。电池的正极是(选填“锌片”或“铜片”),该电池是将能转化为电能,此时盐水中电流的方向为(选填“从铜片到锌片”或“从锌片到铜片”)2、在探究串联电路的电压关系时,小明同学设计的实验电路如图所示。他先用电压表正确地测量了灯泡L1两端的电压,为了测量灯泡L2两端的电压,他想将电压表接A点的那一段导线改接到电路的C点,而保持电压表接B点不动,你认为这种接法是(选填“正确”或“不正确”)的,理由是。3、如图所示为建筑物轮廓灯,根据图中的现象,可知建筑物轮廓灯的连接方式为联,你所判断的依据是。4、如图所示的电路,电源是由两节干电池串联而成的,当开关S闭合后,电流表A1的示数为1.6A,电流表A2的示数为0.9A,则L1中的电流是A,L2中的电流是A,L2上的电压是V。5、手持用丝绸摩擦过的玻璃棒,靠近被吊起的另一个玻璃棒,发现如图所示的运动情况,则被吊起的玻璃棒(选填“带正电”、“带负电”或“不带电”)。玻璃棒是(选填“导体”或“绝缘体”)。6、如图所示,是一款国产油电混合动力汽车。给汽车蓄电池充电时,蓄电池相当于(选填“用电器”或“电源”):家用电冰箱、洗衣机、空调等电器一般采用(选填“串联”或“并联”)方式接入电路。7、华为自主研发了先进的麒麟990芯片,其制造工艺达到7nm,等于m,“芯片”所用的主
