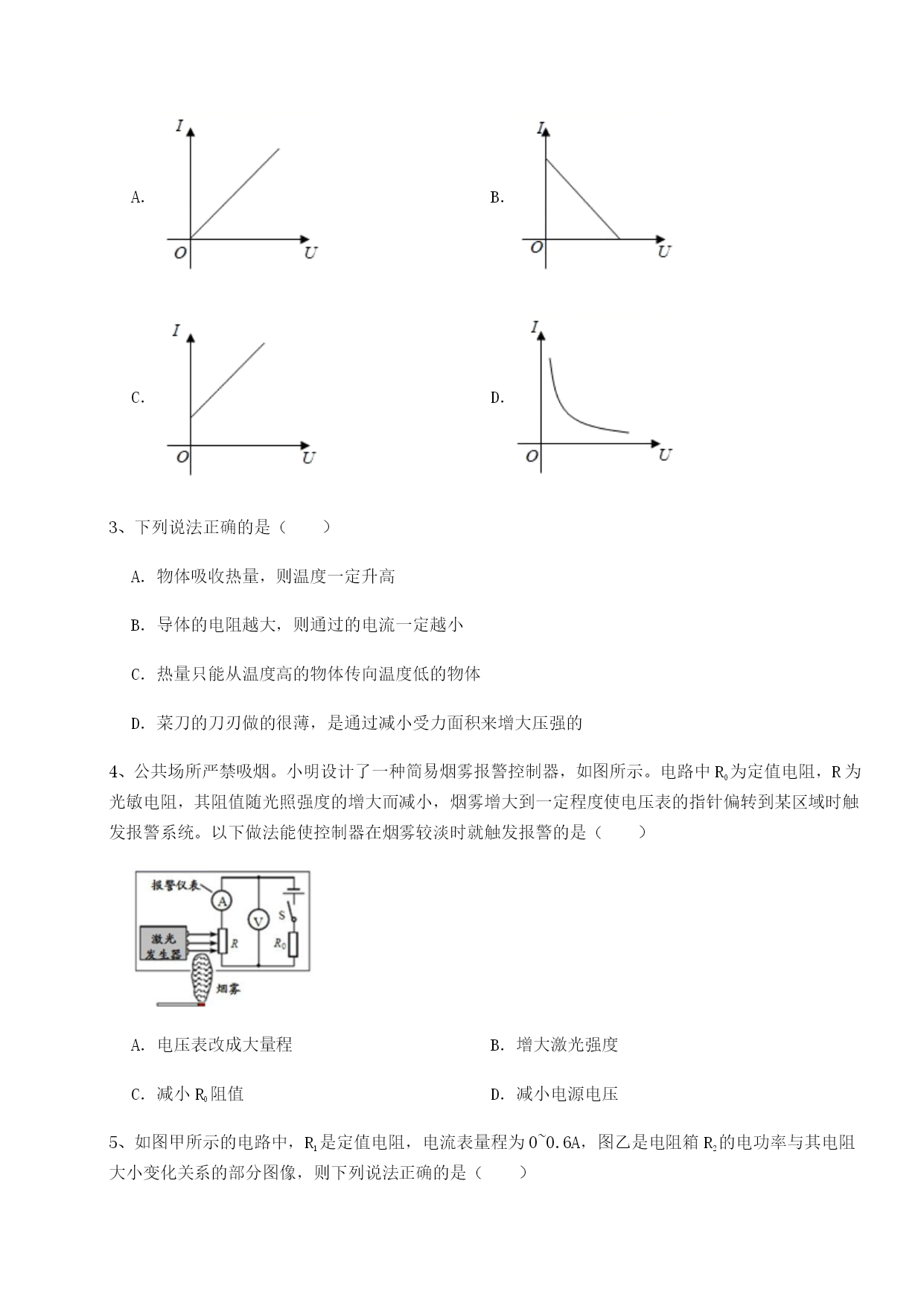

北师大版物理九年级全册第十二章欧姆定律专项训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图是导体甲和乙的U﹣I图象，小阳对图象信息作出的判断中正确的是（）A．导体乙中的电流跟它两端的电压成正比B．当导体甲两端电压为0时，其电阻值为0C．将甲和乙串联，若电流为0.4A，则它们两端的总电压为3VD．将甲和乙并联，若电压为1V，则它们的干路电流为0.4A2、在电阻一定的情况下，通过导体的电流与导体两端的电压关系的图象正确的是（）A．B．C．D．3、下列说法正确的是（）A．物体吸收热量，则温度一定升高B．导体的电阻越大，则通过的电流一定越小C．热量只能从温度高的物体传向温度低的物体D．菜刀的刀刃做的很薄，是通过减小受力面积来增大压强的4、公共场所严禁吸烟。小明设计了一种简易烟雾报警控制器，如图所示。电路中R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小，烟雾增大到一定程度使电压表的指针偏转到某区域时触发报警系统。以下做法能使控制器在烟雾较淡时就触发报警的是（）A．电压表改成大量程B．增大激光强度C．减小R0阻值D．减小电源电压5、如图甲所示的电路中，R1是定值电阻，电流表量程为0~0.6A，图乙是电阻箱R2的电功率与其电阻大小变化关系的部分图像，则下列说法正确的是（）A．电源电压为6VB．R1的阻值为20ΩC．R2能安全连入电路中的最小电阻值为10ΩD．R2为20Ω时，整个电路通电10s耗电32J6、如图所示电路中，电源电压保持不变，闭合开关S后，灯泡L的电阻不变，将滑动变阻器R的滑片P向左移动，在此过程中（）A．电压表V1示数不变，电流表A示数变大B．电流表A示数变小，电压表V2示数变小C．电压表V1示数变化量与电流表A示数变化量的比值不变D．电压表V1示数变小，灯泡L亮度不变7、如图所示的电路中，电阻R1=6Ω与规格为“15Ω0.5A”的滑动变阻器R2串联在电源电压为4.5V的电路中，其中电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，为了确保电路中各元件的安全使用，则下列说法错误的是（）A．电流表的示数变化范围为0.25A~0.5AB．电压表的示数变化范围为1.5V~3.0VC．滑动变阻器的取值范围为1.5Ω~12ΩD．定值电阻R1的最小功率与最大功率之比为1∶48、图甲所示是一款雾霾浓度检测仪，其检测原理如图乙所示，R0是定值电阻，传感器R1的电阻随雾霾浓度的增大而减小。当雾霾浓度增大时，下列说法正确的是（）A．电压表示数变大，电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数变小，电流表示数变小9、如图所示，当开关S闭合时，电流表A1、A2的示数之比为3∶5，灯L1、L2灯丝的电阻、之比为（）A．2∶3B．3∶2C．3∶5D．5∶310、如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作。则下列说法正确的是（）A．开关S1、S2都闭合，灯泡L1和L2串联B．只闭合开关S1，电源外部电流流向为a→b→c→dC．开关S1、S2都闭合，灯泡L1与L2的亮度一定相同D．先闭合S1，再闭合开关S2，电流表示数变大第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、图甲所示电路，闭合开关S，滑片P从a向b移动的过程中，小灯泡的亮度；当P移动到b端时，电压表的指针位置如图乙所示，则此时灯泡两端的电压为V。2、如图所示的电路，电源电压为U且不变，R2标有“20Ω1A”字样。闭合开关S，电流表示数为0.3安，10秒内电流对R1所做的功为18焦，通过R1横截面的电荷量为库，R1两端的电压为伏；移动滑片到某位置时，电压表示数等于0.6U，则电压表并联接在两端。3、当电阻两端电压为时，通过的电流为，该电阻的阻值为；若它两端电压变为0V，则该电阻中电流为，此时电阻为。4、如图所示，开关S闭合后，电压表V1的示数为2V，电压表V2的示数为3V，则定值电阻阻值R1：R2=。5、如图甲所示是家用燃气报警器的简化原理图。电源为可调压直流电源，R0为电阻箱，R为气敏电阻，气敏电阻的阻值随泄漏燃气浓度变化的关系如
