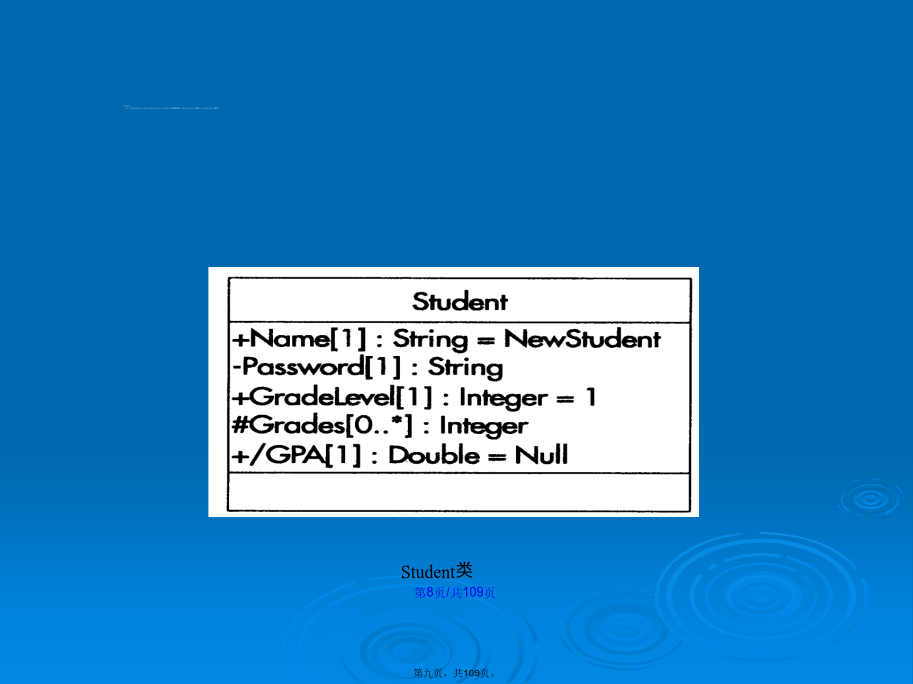

类图详细(xiángxì)教程4.1UML基本类图一、类图的组成(zǔchénɡ)二、UML类图中的符号在类图中，根据建模的不同景象，类图标中不一定列出全部的内容。如在建立分析模型或设计模型时，甚至可以只列出类名，在图中着重表达的是类与类之间的联系；在建立实现模型时，则应当在类图标中详细给出类的属性和方法等细节。1.属性(shǔxìng)可视性（Visibility）标记表示：+公共＃保护-私用可视性也可以用以下关键字表示：public（公共）、protected（保护）、private（私用）。若可视性标记为“+”或“public”，则为公共属性，可以被外部对象访问。若可视性标记为“#’或“protected”，则为保护属性，可以被本类或子类的对象访问。若可视性标记为“-”或“private”，则为私用属性，不可以被外部对象访问，只能为本类的对象使用(shǐyòng)。可视性可以缺省，表示该属性不可视。Student类属性类型表示：冒号“：”后跟属性值的数据类型。数据类型的表示依赖于实现语言，如有的程序设计(chénɡxùshèjì)语言规定浮点数用保留字“Float”表示，有的则规定用保留字“Real”表示。数据类型可以是任何用户需要的内容，包括：来自程序设计语言如VisualBasic、C＋＋、C＃和Java的任何标准数据类型。一个已经定义的类。接口定义语言（InterfaceDefinitionLanguage，IDL）中的数据类型列表中的数据类型。读者在自己的系统建模中能够使用的其他类型。属性初始值设置：可以通过在属性名称(míngchēng)和数据类型之后添加等于号（＝）来为属性指定默认值，如下图所示。属性多重性：多重性为可选项，它表达该类的每个实例的属性值的个数。可以像应用于类之间的关系中那样把多重性应用于属性。例如，Student类具有属性Grades。不希望该属性只包含单个值，而是希望它包含该学生的所有成绩，可以是任意多个。派生的属性：另一种可以为属性提供的信息是派生值，它可以使用数学函数、字符串函数或者将要在应用程序中实现的其他商务逻辑。要想指出一个属性是派生的，需要在属性名之前添加一个前斜线（／），并且要附加一个注释，其中包含了派生属性值的指令，如下图所示。2.操作(方法)Student类3、类的关系/1）关联关系关联关系是指类之间的语义联系。关联可以具有如下特性：关联名称角色名称多重性导航性多个(duōɡè)类可以关联到同一个类多重性：多重性（mutiplicity）用来指示一个类的多少对象与另一个类的一个对象相关。可以在类关系的任何一端添加多重性，来指示出多重性，如下图所示。多重性是一个数值或者数值范围，用来指示一个类的几个(jǐɡè)对象与另一个类的一个对象相关。如下图所示。关联(guānlián)的多重性角色类关系还可以通过添加角色来进一步丰富。在类图中使用角色可以帮助读者理解第一个类对于第二个类的作用。角色与多重性显示在相同的位置，在指示类之间关系线的上面或者下面(xiàmian)，如下图所示。下图显示(xiǎnshì)了player类和Team类在关联中分别扮演两个角色。关联(guānlián)的限定类的自反关联类的自反关联关联的导航性导航性表明类的关联方向(fāngxiàng)。如下图所示。关联和属性在类关联和类属性之间存在精密的联系。源类和目标类之间的关联意味着源类的对象能够(nénggòu)承载到目标类对象的引用。如下图所示。关联类OO建模的一个普遍问题是，当类之间具有多对多关系时，一些属性不能容易地放人任何一个类中。例如，下图所示的公司(ɡōnɡsī)与员工的类关系。然而，当每个Person与雇佣它的Company间存在薪水属性时会发生什么呢？薪水记录在何处呢？记录在Person类中还是在Company类中？2）依赖关系3）泛化关系/练习：阅读一个类图在这个练习中，将会通过识别到目前为止学习的UML标记符来阅读下面的类图，如图所示。练习步骤：1）指出建模的类。2）指出所有属性及其显示的数据类型。3）指出所有显示的操作。4）指出找到的关联。5）指出建模的角色。6）指出图中使用的多重性。例售票系统的类图上图中的售票系统类图，它只是售票系统领域模型的一部分。图中表示了几个重要的类，如Customer、Reservation、Ticket和Performance。一个顾
