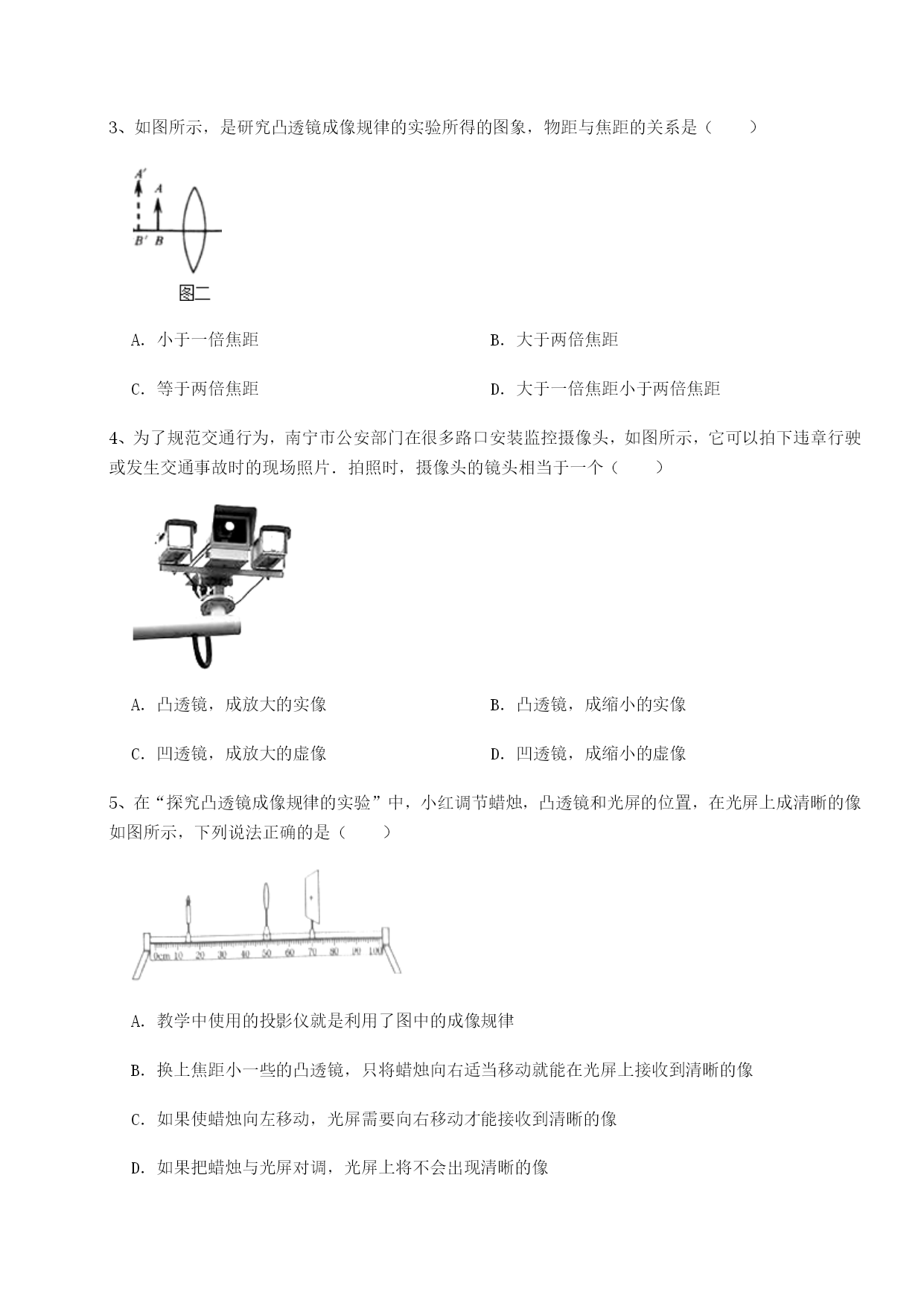

北京市西城区育才学校物理北师大版八年级（下册）常见的光学仪器同步训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，有一圆柱体PQ，放在凸透镜前图示的位置，它所成像P′Q′的形状应该是下列图中的（）A．B．C．D．2、关于光现象，下面说法正确的是（）A．树荫下的小“光斑”是太阳的像B．当物体表面发生漫反射时，光线射向四面八方，不遵守光的反射定律C．渔民叉鱼时，将鱼叉对准看到的“鱼”叉去可以叉到鱼D．矫正近视眼使用的是凸透镜3、如图所示，是研究凸透镜成像规律的实验所得的图象，物距与焦距的关系是（）A．小于一倍焦距B．大于两倍焦距C．等于两倍焦距D．大于一倍焦距小于两倍焦距4、为了规范交通行为，南宁市公安部门在很多路口安装监控摄像头，如图所示，它可以拍下违章行驶或发生交通事故时的现场照片．拍照时，摄像头的镜头相当于一个（）A．凸透镜，成放大的实像B．凸透镜，成缩小的实像C．凹透镜，成放大的虚像D．凹透镜，成缩小的虚像5、在“探究凸透镜成像规律的实验”中，小红调节蜡烛，凸透镜和光屏的位置，在光屏上成清晰的像如图所示，下列说法正确的是（）A．教学中使用的投影仪就是利用了图中的成像规律B．换上焦距小一些的凸透镜，只将蜡烛向右适当移动就能在光屏上接收到清晰的像C．如果使蜡烛向左移动，光屏需要向右移动才能接收到清晰的像D．如果把蜡烛与光屏对调，光屏上将不会出现清晰的像6、透镜在我们的生活、学习中应用广泛，下列说法正确的是（）A．近视眼镜利用了凹透镜对光的发散作用B．照相时，被照者应站在镜头二倍焦距以内C．显微镜的目镜成正立、缩小的虚像D．借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距7、如图所示是投影仪的结构图，一教师在使用投影仪时，发现在屏幕上的画面太小，要使画面变大些，正确的调节方法是（）A．减小投影仪与屏幕间的距离，下调凸透镜减小凸透镜到物体间的距离B．减小投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离C．增大投影仪与屏幕间的距离，下调凸透镜减小凸透镜到物体间的距离D．增大投影仪与屏幕间的距离，上调凸透镜增大凸透镜到物体间的距离8、黄健同学对凸透镜成像的特点进行了总结，其中正确的是：（）A．缩小的都是实像，放大的都是虚像B．实像都是倒立的，虚像都是正立的C．缩小的像都是倒立的，放大的像都是正立的D．实像和虚像都可在光屏上呈现9、用同一凸透镜在光具座上分别探究长短不同的甲、乙两物体的成像情况，甲物体比乙物体长些。实验时甲、乙两物体直立于光具座上，它们经凸透镜成像后，下列说法中正确的是（）A．若它们都成放大的实像，则甲的像一定比乙的像长B．若它们都成缩小的实像，则甲的像一定比乙的像长C．不论成放大还是缩小的实像，甲的像都一定比乙的像短D．不论成放大还是缩小的实像，甲的像都有可能比乙的像短10、探究凸透镜成像的规律时，光屏上得到一个倒立、缩小的烛焰像，将蜡烛向凸透镜移近一倍焦距的距离．下列烛焰成像情况，不可能出现的是（）A．缩小的实像B．等大的实像C．放大的实像D．放大的虚像第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示,在“探究凸透镜成像的规律”实验中,调整实验装置时,要使凸透镜和光屏的中心跟烛焰的中心大致在。若凸透镜焦距为12厘米,将凸透镜置于光具座上A点处,在距B点5厘米的光屏上能找到清晰的像,则这个像一定是的(选填“放大”或“缩小"),此时蜡烛位于光具座厘米的刻度线之间:若要得到烛焰的虚像,应使蜡烛位于光具座厘米的刻度线之间。(选填“0-26”、“26-38”或“38-50″)2、每年6月6日是全国爱眼日，其主题是“关爱心灵窗户”．眼睛的晶状体相当于透镜，有些同学由于过度使用电子产品导致近视，需配戴透镜来矫正．3、如图所示，小明用一个透镜观看书上的一个英文单词，他看到了两个字母“YS”的放大像．这个透镜是选填“凹”或“凸”）透镜，这种透镜对光线有（选填发散”或“会聚”）作用，利用这种透镜可制成视眼镜(填近或远)．4、如图所示，一束激光射到空水槽底部O点，形成一个光斑．向水槽中注入适量水后，水槽底部光斑移动到O点的（填“左”或“右”）侧．继续沿水槽壁缓
