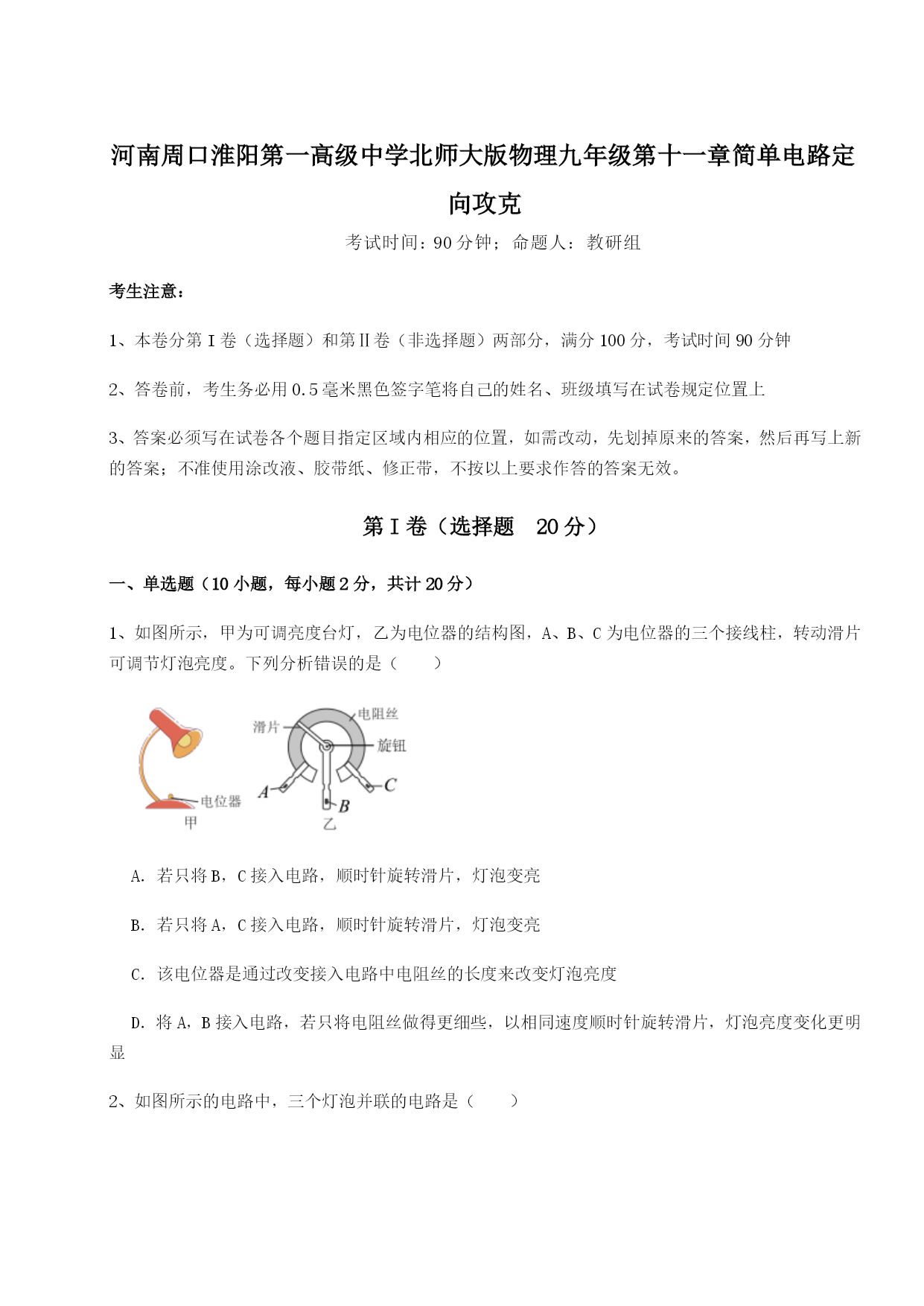

河南周口淮阳第一高级中学北师大版物理九年级第十一章简单电路定向攻克考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，甲为可调亮度台灯，乙为电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。下列分析错误的是（）A．若只将B，C接入电路，顺时针旋转滑片，灯泡变亮B．若只将A，C接入电路，顺时针旋转滑片，灯泡变亮C．该电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度D．将A，B接入电路，若只将电阻丝做得更细些，以相同速度顺时针旋转滑片，灯泡亮度变化更明显2、如图所示的电路中，三个灯泡并联的电路是（）A．B．C．D．3、图是李老师在研究静电现象时所做的三组实验，其中甲图是两根用毛皮摩擦过的硬橡胶棒相互靠近时的情景，乙图是两根用丝绸摩擦过的玻璃棒相互靠近时的情景，丙图是用丝绸摩擦过的玻璃棒和用毛皮摩擦过的硬橡胶棒相互靠近时的情景，下列说法中正确的是（）A．甲图中两个橡胶棒带有异种电荷B．乙图中的现象可以说明异种电荷相互吸引C．丙图中的现象可以说明同种电荷相互排斥D．该实验现象可以说明玻璃棒上的电荷和橡胶棒上的电荷是不同的4、在使用电压表测电压时，电压表的指针向0刻度左侧偏转，说明（）A．电压表没有并联在电路中B．用电压表测电流了C．“+”、“﹣”接线柱接反了D．电压表坏了5、下列描述符合实际的是（）A．手机正常工作的电流约为10AB．家用电冰箱正常工作电流约10mAC．对人体的安全电压为36VD．一节干电池的电压为1.5V6、在用电流表分别测两个灯泡中的电流时，发现电流表的示数总是相等的，则这两个灯泡的连接方式（）A．一定串联B．一定并联C．可能并联D．以上说法均不对7、如图所示，甲、乙两个轻质泡沫小球用绝缘细线悬挂起来，它们之间的相互作用情况如图所示。下列有关两球带电情况说法正确的是（）A．若甲带正电，则乙一定带负电B．若甲带正电，则乙可能带负电C．若甲带正电，则乙可能带正电D．若甲不带电，则乙可能不带电8、如图，小南发现学校门口的智能门禁具有人脸识别和检测体温的功能，当发现来访人员是我校师生且体温正常时即可放行，并且扬声器会发出“小南，体温正常，请进”的声音，免去了疫情期间人工检测的繁琐。若当“来人为我校师生时”闭合，当“体温正常时”闭合，则以下扬声器发声电路的设计，符合要求的是（）A．B．C．D．9、下列的说法中正确的是()A．导体中的电荷只要移动就会形成电流B．电路中只要有电源就一定会有电流C．绝缘体不能导电的原因是绝缘体内没有电子D．无论正负电荷，只要它们定向移动就能形成电流10、如图所示电路中，开关闭合后，两电灯都发光，电表正常工作，一段时间后，由于灯L1短路（灯L2、电表不会烧坏），会有下面哪种情况发生（）A．电流表示数变小B．电压表无示数C．电压表示数不变D．电压表示数变大第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、二极管是电子电路的重要元件，当电流从它的A端流入时，二极管处于导通状态，可视为二极管短路．反之，当电流从它的B端流入时，可视为二极管断路．如图所示，灯L1、L2的连接方式是(填“串联”或“并联”)；当开关S闭合后，L2(填“亮”或“不亮”)．2、如图所示，当一个带负电的物体甲靠近不带电的金属导体乙时，乙的a端会带正电、b端会带负电。①发生上述现象的原因：金属导体中存在大量可移动的自由电子，电子带电（选填“正”或“负”）；自由电子受到物体甲所带电荷的作用移动到导体乙的一端（选填“吸引”或“排斥”）；②若将图中的物体甲换成带正电的物体，根据上述分析可得，导体乙的（选填“A”“B”或“C”）。A．a、b两端都不会带电B．a端会带正电、b端会带负电C．a端会带负电、b端会带正电3、如图甲所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R1两端电压为V。4、如图所示，电灯L1、L2、L3的连接方式是，电流表A1是测量的总电流，若将两个开关都闭合时，A1和A2的示数分别为5A和4A，若将控制L1的开关断开发现A2的示数减少了1A，那么两开关都闭合时流过L3的电流为A．5、旋转式风扇调速器及其结构如图所示，金属
