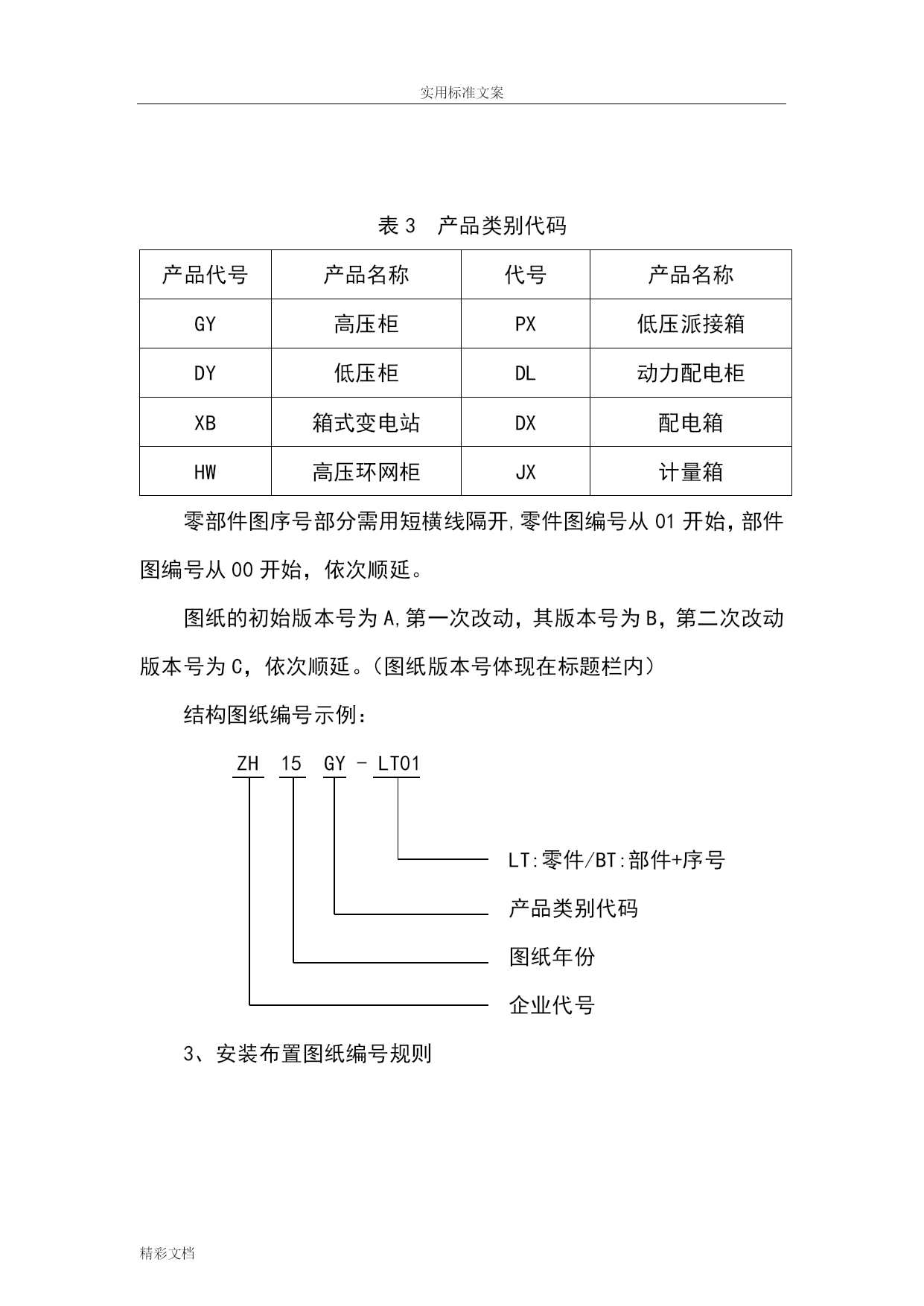

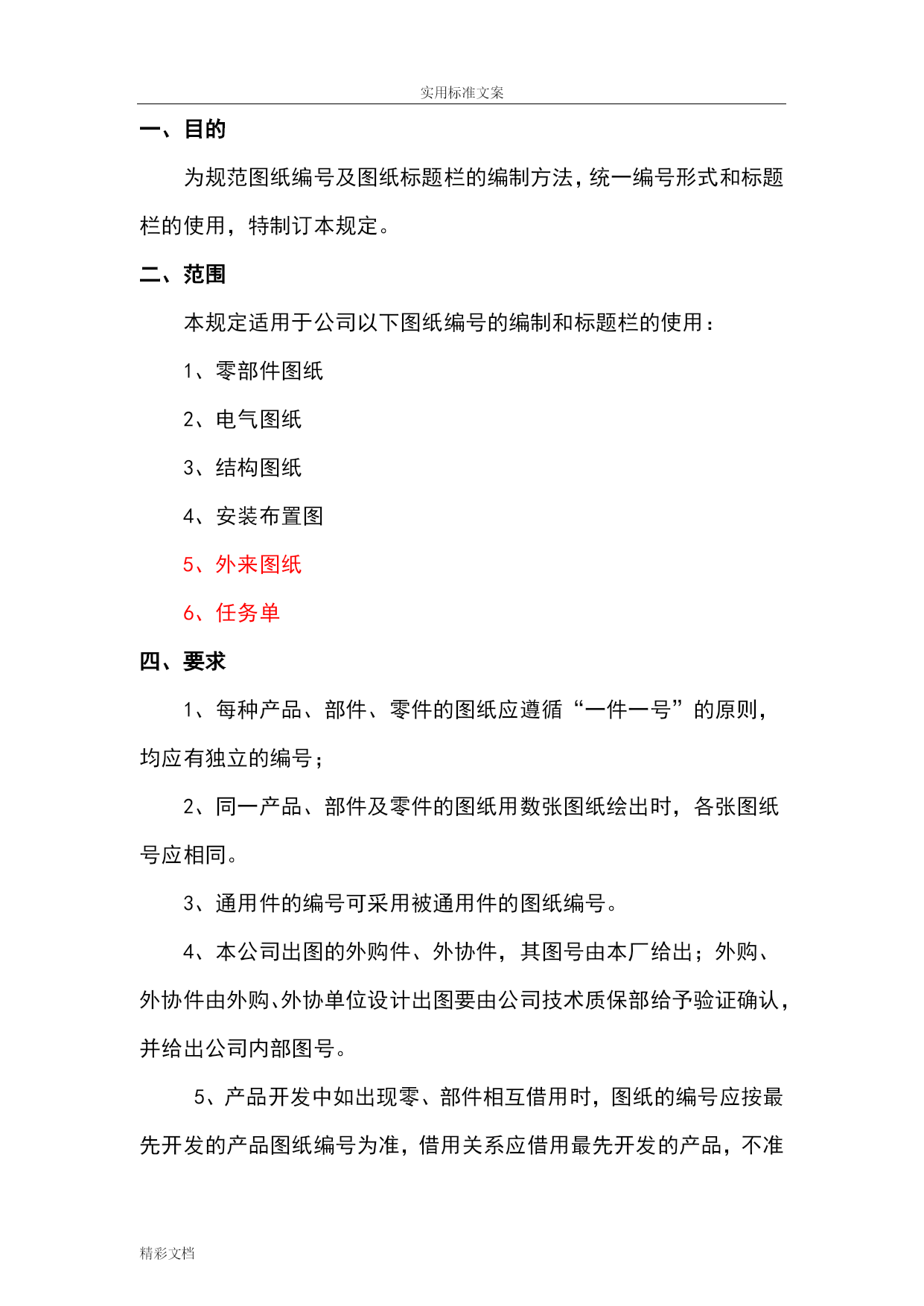

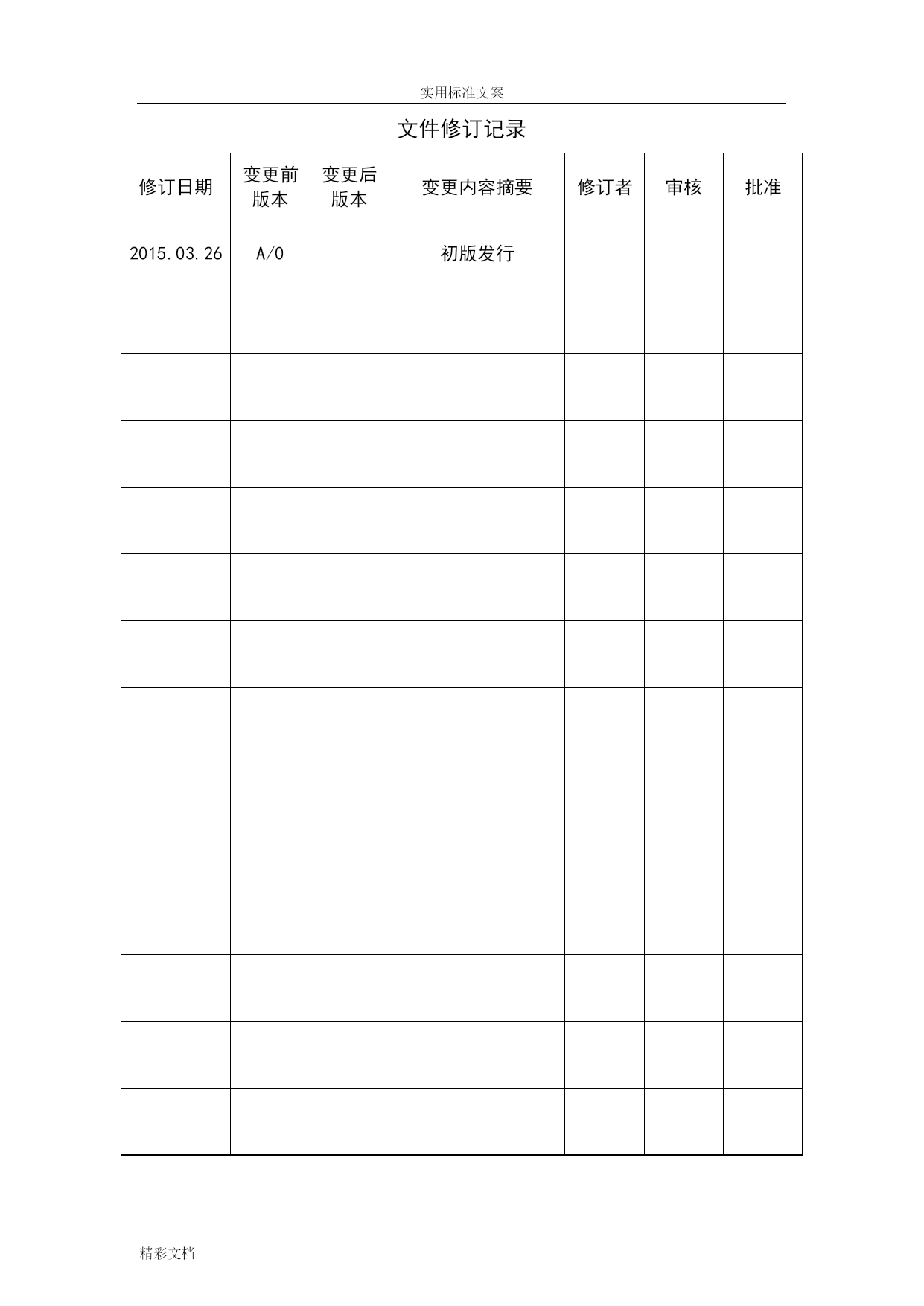

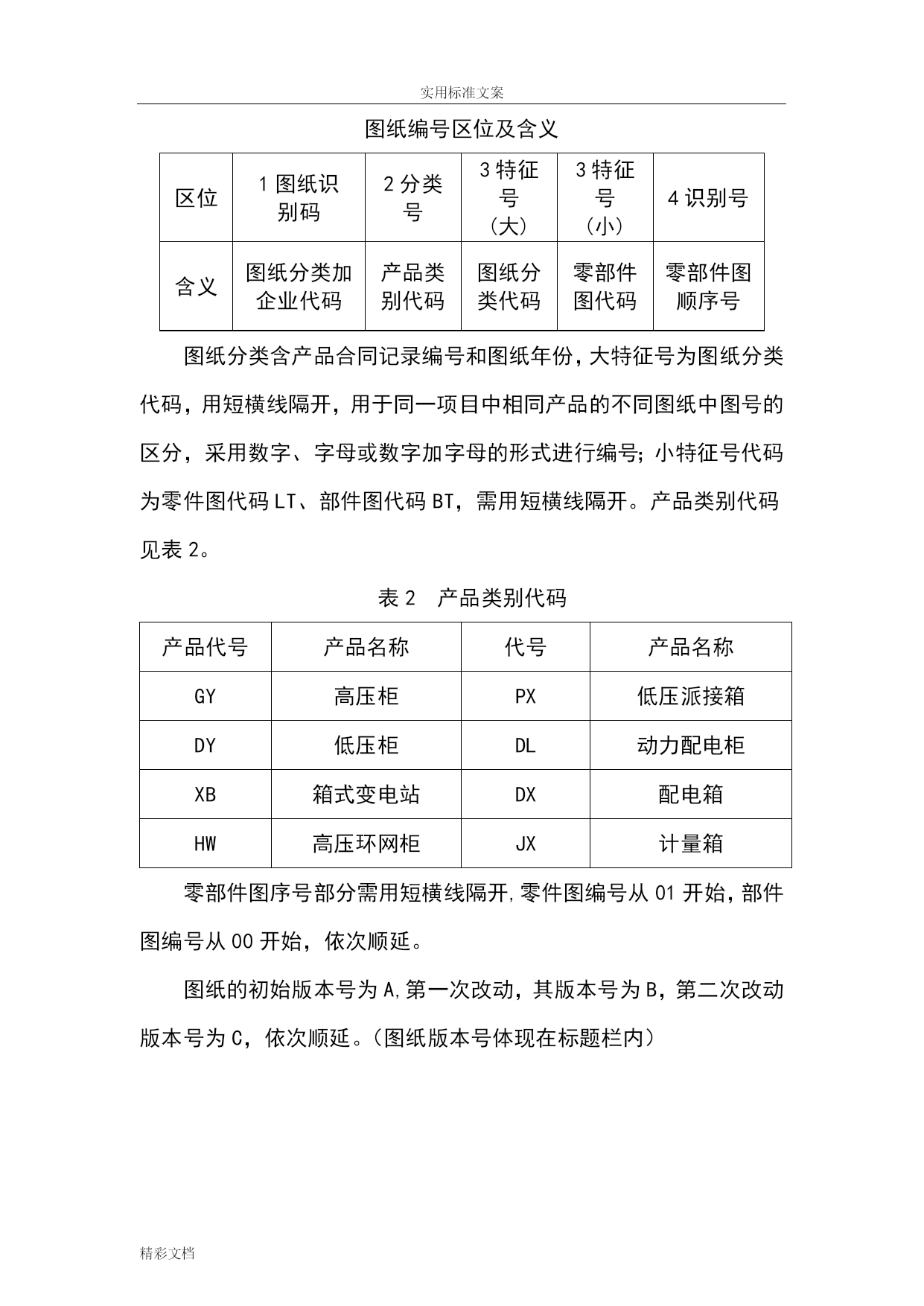

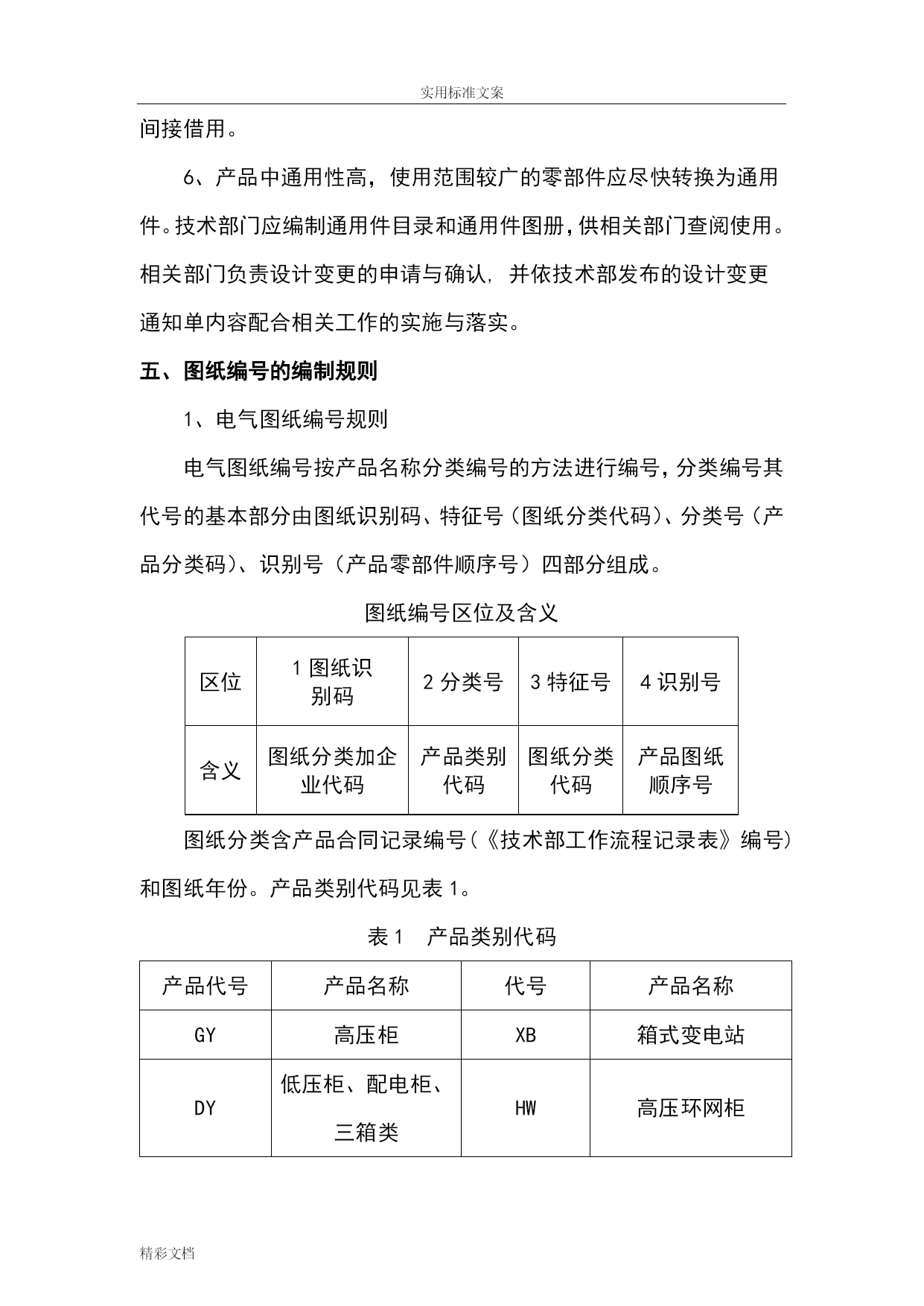

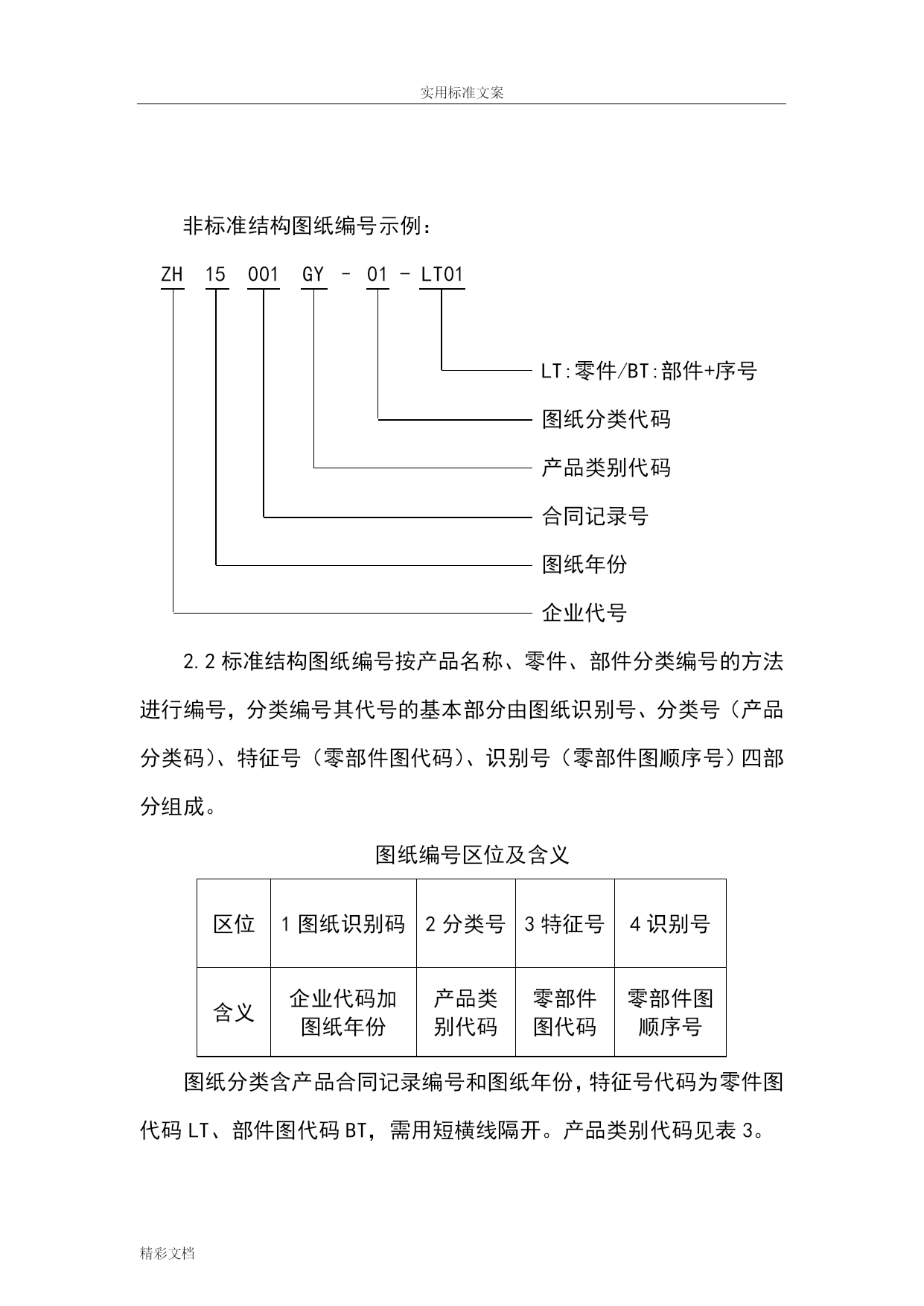

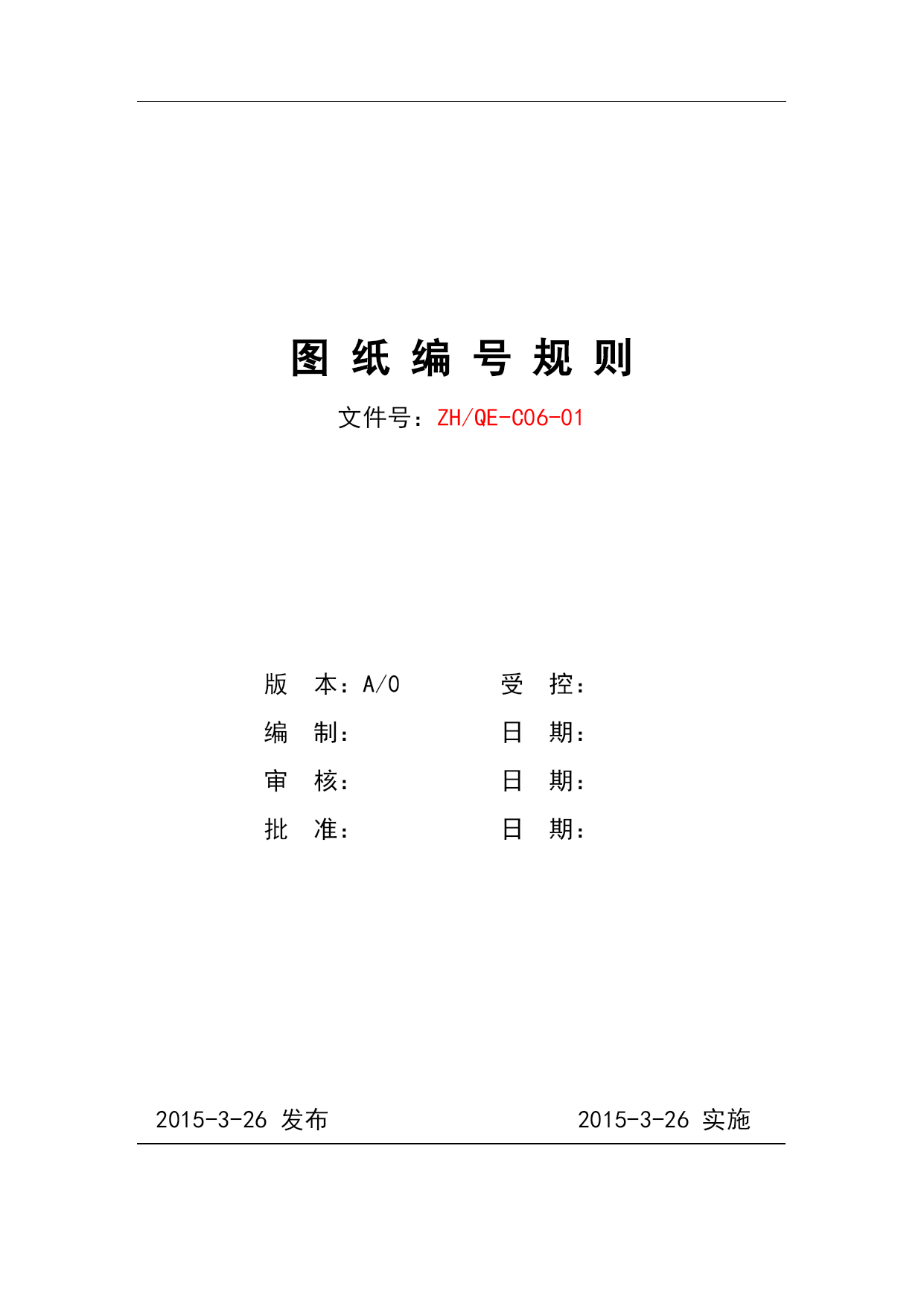

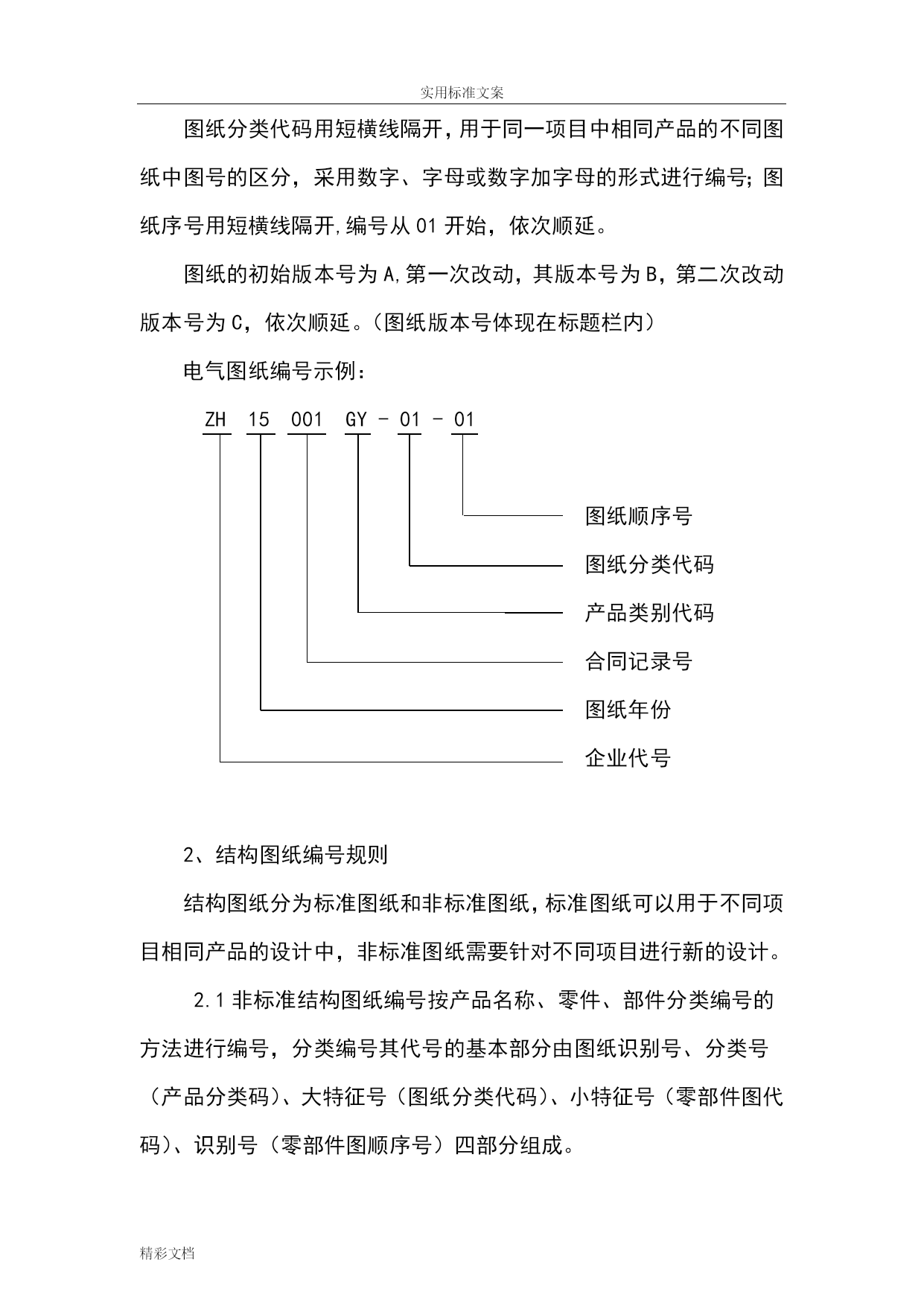

实用标准文案精彩文档图纸编号规则文件号：ZH/QE-C06-01版本：A/0受控：编制：日期：审核：日期：批准：日期：2015-3-26发布2015-3-26实施文件修订记录修订日期变更前版本变更后版本变更内容摘要修订者审核批准2015.03.26A/0初版发行一、目的为规范图纸编号及图纸标题栏的编制方法，统一编号形式和标题栏的使用，特制订本规定。二、范围本规定适用于公司以下图纸编号的编制和标题栏的使用：1、零部件图纸2、电气图纸3、结构图纸4、安装布置图5、外来图纸6、任务单四、要求1、每种产品、部件、零件的图纸应遵循“一件一号”的原则，均应有独立的编号；2、同一产品、部件及零件的图纸用数张图纸绘出时，各张图纸号应相同。3、通用件的编号可采用被通用件的图纸编号。4、本公司出图的外购件、外协件，其图号由本厂给出；外购、外协件由外购、外协单位设计出图要由公司技术质保部给予验证确认，并给出公司内部图号。5、产品开发中如出现零、部件相互借用时，图纸的编号应按最先开发的产品图纸编号为准，借用关系应借用最先开发的产品，不准间接借用。6、产品中通用性高，使用范围较广的零部件应尽快转换为通用件。技术部门应编制通用件目录和通用件图册，供相关部门查阅使用。相关部门负责设计变更的申请与确认,并依技术部发布的设计变更通知单内容配合相关工作的实施与落实。五、图纸编号的编制规则1、电气图纸编号规则电气图纸编号按产品名称分类编号的方法进行编号，分类编号其代号的基本部分由图纸识别码、特征号（图纸分类代码）、分类号（产品分类码）、识别号（产品零部件顺序号）四部分组成。图纸编号区位及含义区位1图纸识别码2分类号3特征号4识别号含义图纸分类加企业代码产品类别代码图纸分类代码产品图纸顺序号图纸分类含产品合同记录编号(《技术部工作流程记录表》编号)和图纸年份。产品类别代码见表1。表1产品类别代码产品代号产品名称代号产品名称GY高压柜XB箱式变电站DY低压柜、配电柜、三箱类HW高压环网柜图纸分类代码用短横线隔开，用于同一项目中相同产品的不同图纸中图号的区分，采用数字、字母或数字加字母的形式进行编号；图纸序号用短横线隔开,编号从01开始，依次顺延。图纸的初始版本号为A,第一次改动，其版本号为B，第二次改动版本号为C，依次顺延。（图纸版本号体现在标题栏内）电气图纸编号示例：ZH15001GY-01-01图纸顺序号图纸分类代码产品类别代码合同记录号图纸年份企业代号2、结构图纸编号规则结构图纸分为标准图纸和非标准图纸，标准图纸可以用于不同项目相同产品的设计中，非标准图纸需要针对不同项目进行新的设计。2.1非标准结构图纸编号按产品名称、零件、部件分类编号的方法进行编号，分类编号其代号的基本部分由图纸识别号、分类号（产品分类码）、大特征号（图纸分类代码）、小特征号（零部件图代码）、识别号（零部件图顺序号）四部分组成。图纸编号区位及含义区位1图纸识别码2分类号3特征号(大)3特征号(小)4识别号含义图纸分类加企业代码产品类别代码图纸分类代码零部件图代码零部件图顺序号图纸分类含产品合同记录编号和图纸年份，大特征号为图纸分类代码，用短横线隔开，用于同一项目中相同产品的不同图纸中图号的区分，采用数字、字母或数字加字母的形式进行编号；小特征号代码为零件图代码LT、部件图代码BT，需用短横线隔开。产品类别代码见表2。表2产品类别代码产品代号产品名称代号产品名称GY高压柜PX低压派接箱DY低压柜DL动力配电柜XB箱式变电站DX配电箱HW高压环网柜JX计量箱零部件图序号部分需用短横线隔开,零件图编号从01开始，部件图编号从00开始，依次顺延。图纸的初始版本号为A,第一次改动，其版本号为B，第二次改动版本号为C，依次顺延。（图纸版本号体现在标题栏内）非标准结构图纸编号示例：ZH15001GY–01-LT01LT:零件/BT:部件+序号图纸分类代码产品类别代码合同记录号图纸年份企业代号2.2标准结构图纸编号按产品名称、零件、部件分类编号的方法进行编号，分类编号其代号的基本部分由图纸识别号、分类号（产品分类码）、特征号（零部件图代码）、识别号（零部件图顺序号）四部分组成。图纸编号区位及含义区位1图纸识别码2分类号3特征号4识别号含义企业代码加图纸年份产品类别代码零部件图代码零部件图顺序号图纸分类含产品合同记录编号和图纸年份，特征号代码为零件图代码LT、部件图代码BT，需用短横线隔开。产品类别代码见表3。表3产品类别代码产品代号产品名称代号产品名称GY高压柜PX低压派接箱DY低压柜DL动力配电柜XB箱式变电站
