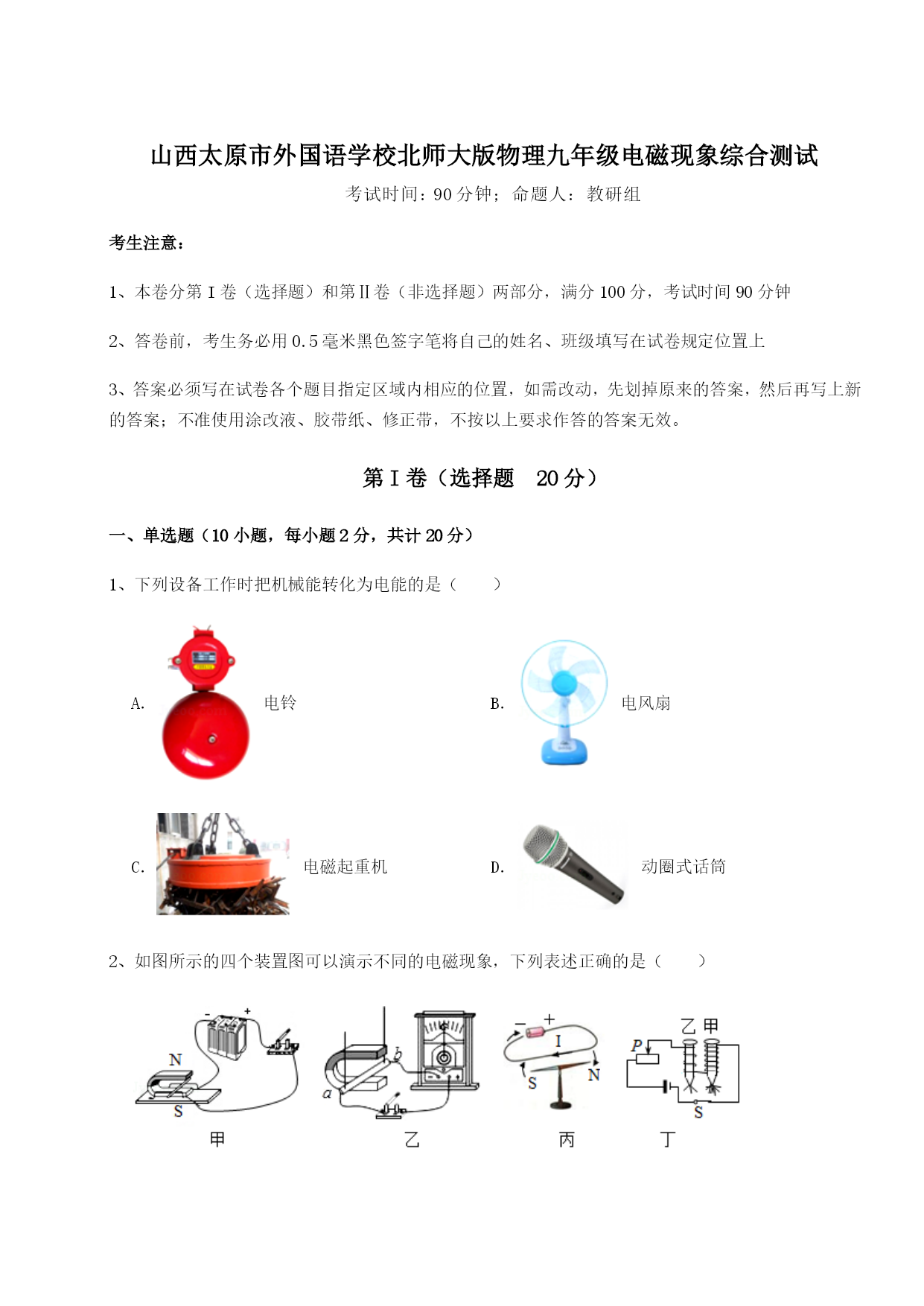

山西太原市外国语学校北师大版物理九年级电磁现象综合测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、下列设备工作时把机械能转化为电能的是（）A．电铃B．电风扇C．电磁起重机D．动圈式话筒2、如图所示的四个装置图可以演示不同的电磁现象，下列表述正确的是（）A．图甲可用来演示电磁感应现象，根据该现象制成了发电机B．图乙可用来演示磁场对通电导线的作用，根据该原理制成了电动机C．图丙可用来演示电流的磁效应，根据该原理制成了动圈式话筒D．图丁可用来演示电磁铁的磁性强弱与电流大小的关系3、小刚连接好如图所示的电路后,下列操作能使电流表指针偏转的是（）A．导体AB向右运动B．导体AB沿磁场方向运动C．闭合开关,导体AB向左运动D．闭合开关,导体AB沿磁场方向运动4、刷卡机广泛应用于银行、超市等。如图所示的POS刷卡机读出信息的原理是：当带有磁条的信用卡在刷卡机上刷过时，刷卡机的检测头就会产生感应电流，便可读出磁条上的信息。下列装置的工作原理与刷卡机读取信息原理相同的是（）A．B．C．D．5、如图所示，用导线、灵敏电流表组成闭合回路。选项中，用“○”示闭合电路中垂直于纸面方向放置的导线ab的横截面，当导线ab在磁场中沿虚线运动，灵敏电流表指针有明显偏转的是（）A．B．C．D．6、如图所示的磁悬浮地球仪，在地球仪底端有一个磁铁，在底座内部有一个金属线圈，线圈通电后，地球仪可悬浮在空中。下列说法正确的是（）A．地球仪周围存在磁场，同时也存在磁感线B．地球仪周围的磁场分布是均匀的C．地球仪周围各点的磁场方向都相同D．地球仪是利用同名磁极相互排斥的原理悬浮的7、为了保护环境，国家鼓励发展新能源汽车，新能源汽车被越来越多的家庭所接受，其核心部件是电动机。下图能说明电动机工作原理的是（）A．B．C．D．8、如图所示，下列说法正确的是（）A．如图A，可探究通电直导线周围存在磁场B．如图B，可探究产生感应电流的条件C．如图C，地球是一个巨大的磁体，它的地磁两极与地理两极完全重合D．如图D，是电动机的原理图9、将如图甲所示的铜线框上方的尖端挂在电池的正极，并保持良好接触，下端的两个弧形导线头分别压在磁钢柱的前后两侧，且始终与磁钢柱接触良好，磁钢柱吸附在电池底部的负极上，制成如图乙所示的小玩具，铜线框由静止释放后会转动起来，关于该现象，下列说法正确的是（）A．它的原理与发电机原理相同B．若将磁体的磁极对调，铜线框中电流的方向不会改变C．若将磁体的磁极对调，铜线框的转动方向将会改变D．若下端有一个导线头与磁钢柱接触不良导线框不可能转动10、为探究两个通电螺线管之间的磁场情况，某实验小组同学把9个小磁针分别放在两个通电螺线管之间的9个不同点的位置上如图（a）所示，小磁针静止时N极在各位置上的指向如图（b）所示（小磁针涂黑的一端为N极）。四位同学各自画出两个通电螺线管之间的磁感线如图所示，其中正确的是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，在电磁铁正上方用弹簧挂一条形磁铁，当开关S闭合后，且滑片P从a端向b端滑动的过程中，会出现的现象是小灯泡亮度（选填“增强”或“减弱”），弹簧长度（选填“变长”或“变短”）。2、玩具小船上固定有螺线管（有铁芯）、电源和开关组成的电路，如图所示，把小船按图示的方向放在水面上，闭合开关S，最后静止时船头指向地理的极附近。为了实验现象更加明显，闭合开关S前，滑片P应向（选填“上端”或“下端”）滑动。3、小明制作了一个水果电池，他用导线将带有铁芯的螺线管两端分别与铜片和锌片接在一起，并将铜片和锌片插入橙子中，螺线管右侧的小磁针静止后如图所示，说明片是水果电池的正极。如果仅把导线两端的铜片和锌片互换，小磁针偏转的方向将（选填“不变”或“反转”）。4、如图所示，用细线悬挂的磁体AB，磁极未知，当闭合电路开关S后，磁体的B端与通电螺线管左端相互排斥，则B端是磁体的极，断开开关，磁体静止时，B端会指向地理的（选填“北方”或“南方”）5、如图所示，是一款没有链条的混合动力电动自行车，骑行这种自行车时，骑手踩动脚踏板可以带动链接的发电机发电，这些电能可以存储
