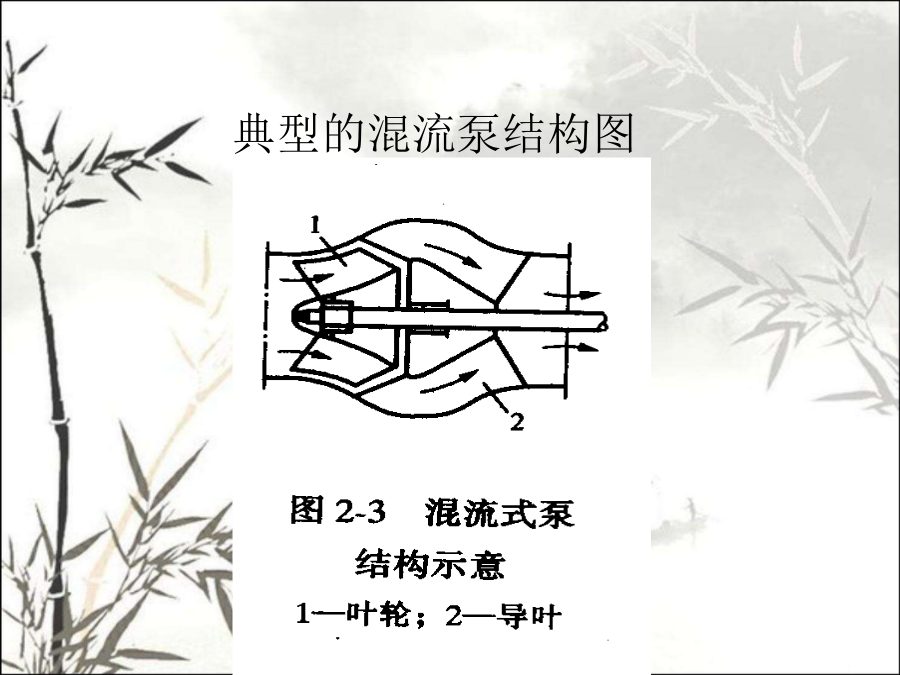

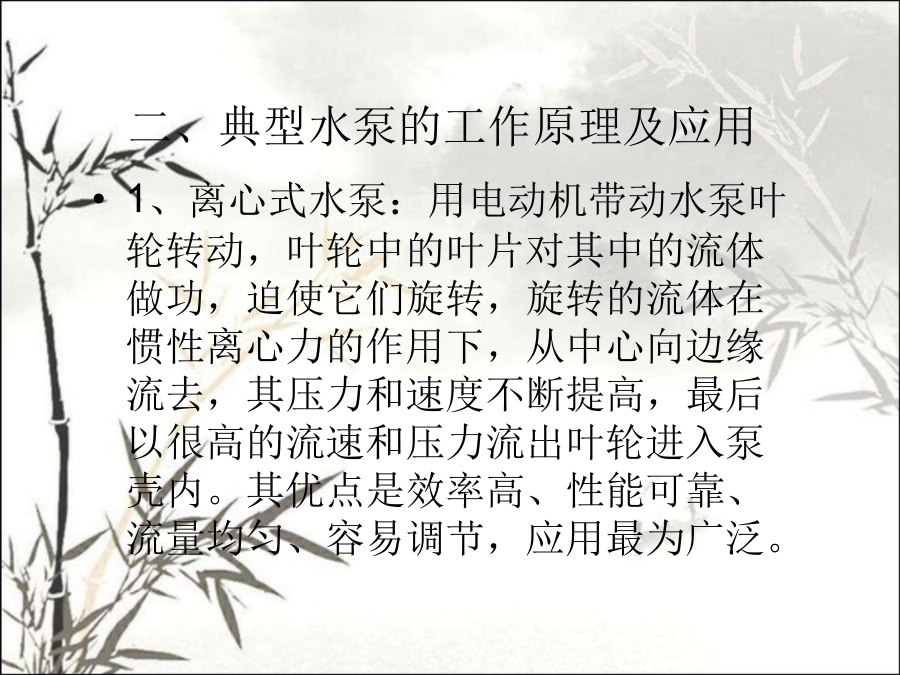

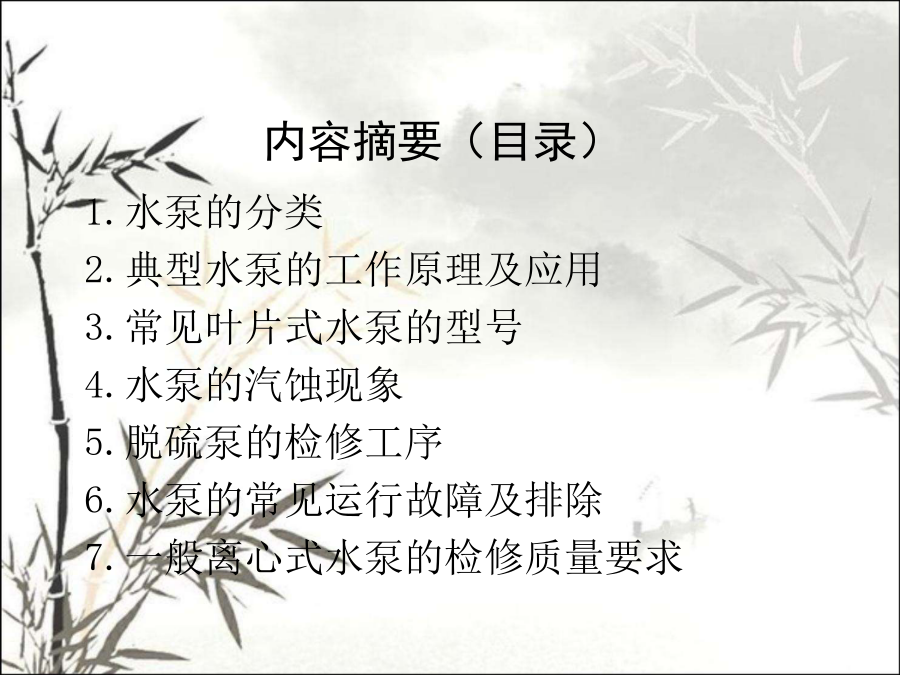

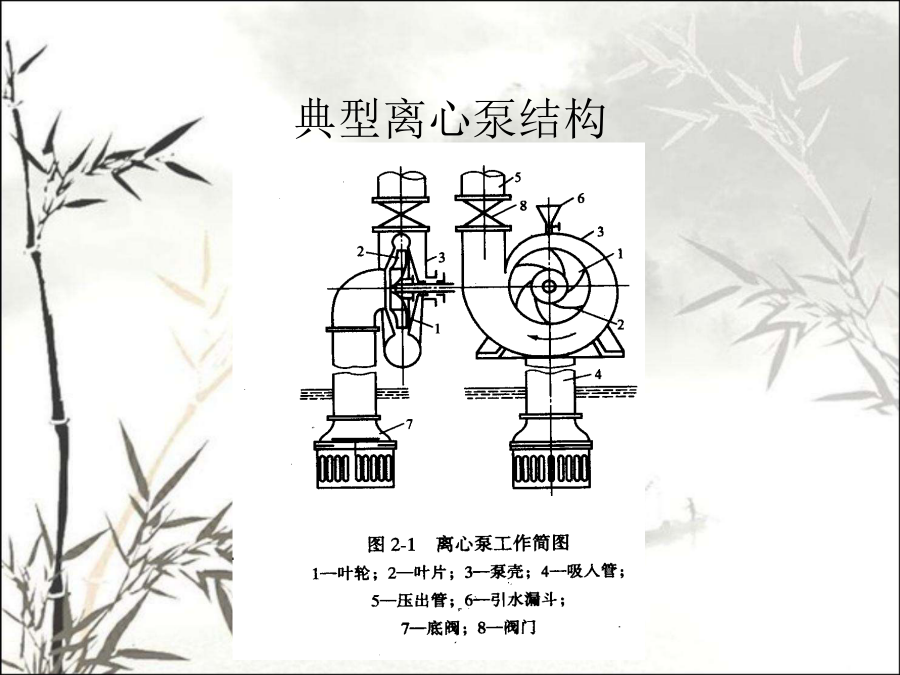

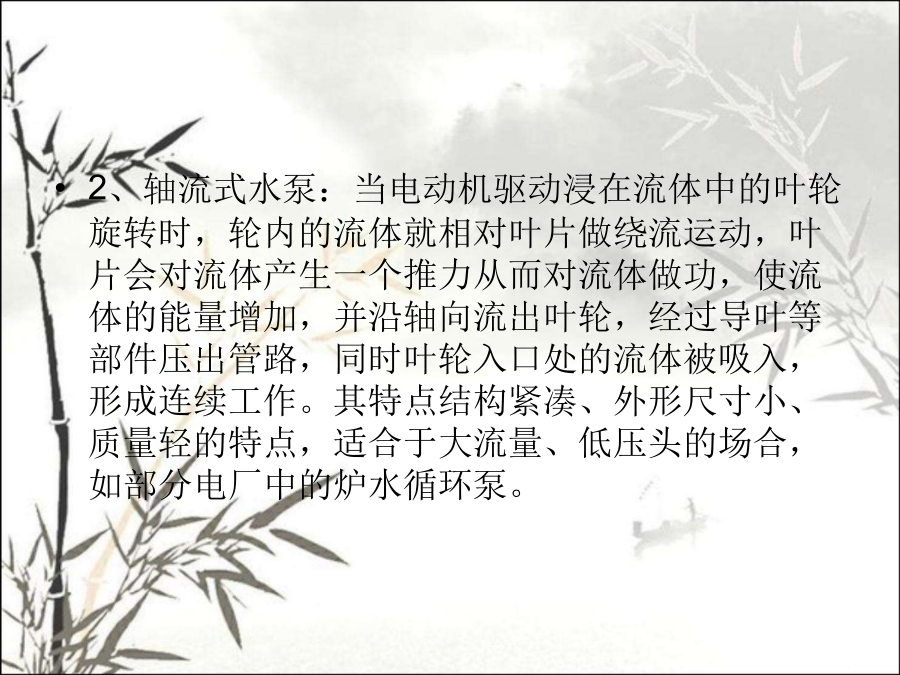

常见泵的知识讲座生产技术部：谢文明－1－内容摘要（目录）二、典型水泵的工作原理及应用一、水泵的分类典型离心泵结构2、轴流式水泵：当电动机驱动浸在流体中的叶轮旋转时，轮内的流体就相对叶片做绕流运动，叶片会对流体产生一个推力从而对流体做功，使流体的能量增加，并沿轴向流出叶轮，经过导叶等部件压出管路，同时叶轮入口处的流体被吸入，形成连续工作。其特点结构紧凑、外形尺寸小、质量轻的特点，适合于大流量、低压头的场合，如部分电厂中的炉水循环泵。典型轴流泵结构图3、混流式水泵：这种水泵结合了离心式水泵和轴流式水泵的特点，流体是沿介于轴向和径向之间的圆锥面方向流出叶轮，工作原理是部分利用了叶片推力和惯性离心力的作用。其特点是流量大、压头较高，台山电厂的循环水泵就是典型的混流式水泵。典型的混流泵结构图4、容积式水泵：是利用电动机驱动部件（活塞、齿轮等）使工作室的容积发生周期性的改变，依靠压差使流体流动，从而达到输送流体的目的。其特点是结构简单、轻便紧凑、工作可靠，在电厂中常用于流量较小的润滑油系统中。齿轮泵结构图活塞泵结构图5、喷射泵：工作原理是高压的流体经喷嘴后成为高速射流进入工作室，工作室内喷管附近的低压流体大量地卷带经扩压管升压后输出，同时又使水池中的流体被吸入工作室，从而形成连续工作过程。喷射泵的工作流体可以是高压蒸汽，也可以是高压水，被输送的流体可以是水、油或空气。电厂中用作输送炉渣的水力喷射器以及凝汽设备中抽气器等。三、常见叶片式水泵的型号DG46-30×5型号意义为：卧式、单吸多级分段式锅炉给水泵，设计工作点流量为46立方米每小时，设计工作点单级扬程为30米，级数为5级。LHB8.5-40型号的意义为：半调节立式混流泵，设计工作点流量为8.5立方米每秒，比转数约等于400。注：水泵的比转数是由最佳工况下的转速、流量和扬程组成的一个有因次的相似特征数。四、水泵的汽蚀现象潜热的助长下，原气泡内的活泼气体又会对金属产生化学腐蚀作用，加剧了材料的破坏。金属表面在机械剥蚀和化学腐蚀的长期联合作用下，会出现蜂窝状破坏，这种现象称为汽蚀现象。二、汽蚀对水泵产生的危害1）缩短泵的使用寿命：由于机械剥蚀和化学腐蚀使叶轮和蜗壳多处变得粗糙多孔，产生显微裂纹，严重时出现蜂窝状侵蚀，甚至产生空洞。2）影响泵的性能：汽蚀发生时液体的汽化以及液体中气体的析出，形成了大量气泡，使液流的过流断面面积减小，局部区域流速加大，并产生涡流，以致流动损失增大，严重还有可能出现断流，因此汽蚀会导致泵的扬程和效率降低。3）产生振动和噪声：汽蚀发生时，局部水击会产生许多不同频率范围内的噪声，如果水击的频率和机组的固有频率接近将会引起机组振动。机组的振由又会促使更多气泡的产生和破灭。这种相互激励，最后可能导致机组的强烈振动，称之为汽蚀共振。如果机组发生汽蚀共振必须紧急停止水泵运行。五、泵检修工序1）松开电机的皮带调整螺栓，取下皮带；2）拆除泵的进、出口短管；3）拆除泵壳；4）取下泵壳衬套,检查泵壳衬套磨损情况；5）取下叶轮,检查叶轮磨损情况；6）拆下机械密封，检查机械密封动、静环SiC密封面有无裂纹、水垢、麻点、划痕，表面是否平滑，动环调整弹簧有无锈蚀、变形、断裂，动、静环定位销有无锈蚀断裂，各O型密封圈有无变形、拉长，断裂等情况；7）取下带轮，松开轴承室固定螺栓，检查靠背轮有无裂纹，如有应更换，检查键销有无锈蚀和毛刺，如有用砂纸和锉刀进行打磨修整；8）做好标记后拆下轴承箱推力侧与承力侧轴承压盖固定螺栓，并取下压盖，测量出轴承与轴承室的膨胀间隙和紧力；9）使用铜棒等工具把轴从轴承室中取出，然后依次取下推力滚柱轴承的内圈和外圈，解体轴承室；10）取出滚柱推力轴承，检查轴承内外钢圈有无裂纹、毛刺，轴承滚道及滚柱有无蚀斑、麻点、磨损、划痕，轴承保持架有无裂纹、磨损、断裂、毛刺，否则更换新轴承。测量出轴承的原始游隙并记录；11）检查轴表面的光洁度和弯曲度情况，其中轴中间的弯曲度不应超过0.05mm，两端不应超过0.02mm；12）对相关检查出的项目进行修复、更换，必要时走不符合项流程；13）依次进行回装。六、水泵的常见运行故障七、一般离心式水泵的检修质量要求2．泵体组装要求1)套装叶轮时注意旋转方向是否正确，应同壳体上的标志一致，固定叶轮的锁母应有锁紧位置。2)密封环同泵壳间应有0．00~0．03mm的径向间隙，密封环与叶轮配合处每侧径向间隙应符合规定值，一般约为叶轮密封环处直径的1~1．5／1000，但最小不得小于轴瓦顶部间隙，且应四周均匀。3)密封环处的轴向间隙应大于泵的轴向窜动量，并不得小于0.5~l.5mm(小泵用小值)。4)大型水泵的水平扬度，一般应以精度为0.1mm／m的水平仪在联轴器侧的轴颈处测量调整至零。5)用于水平结合面的
