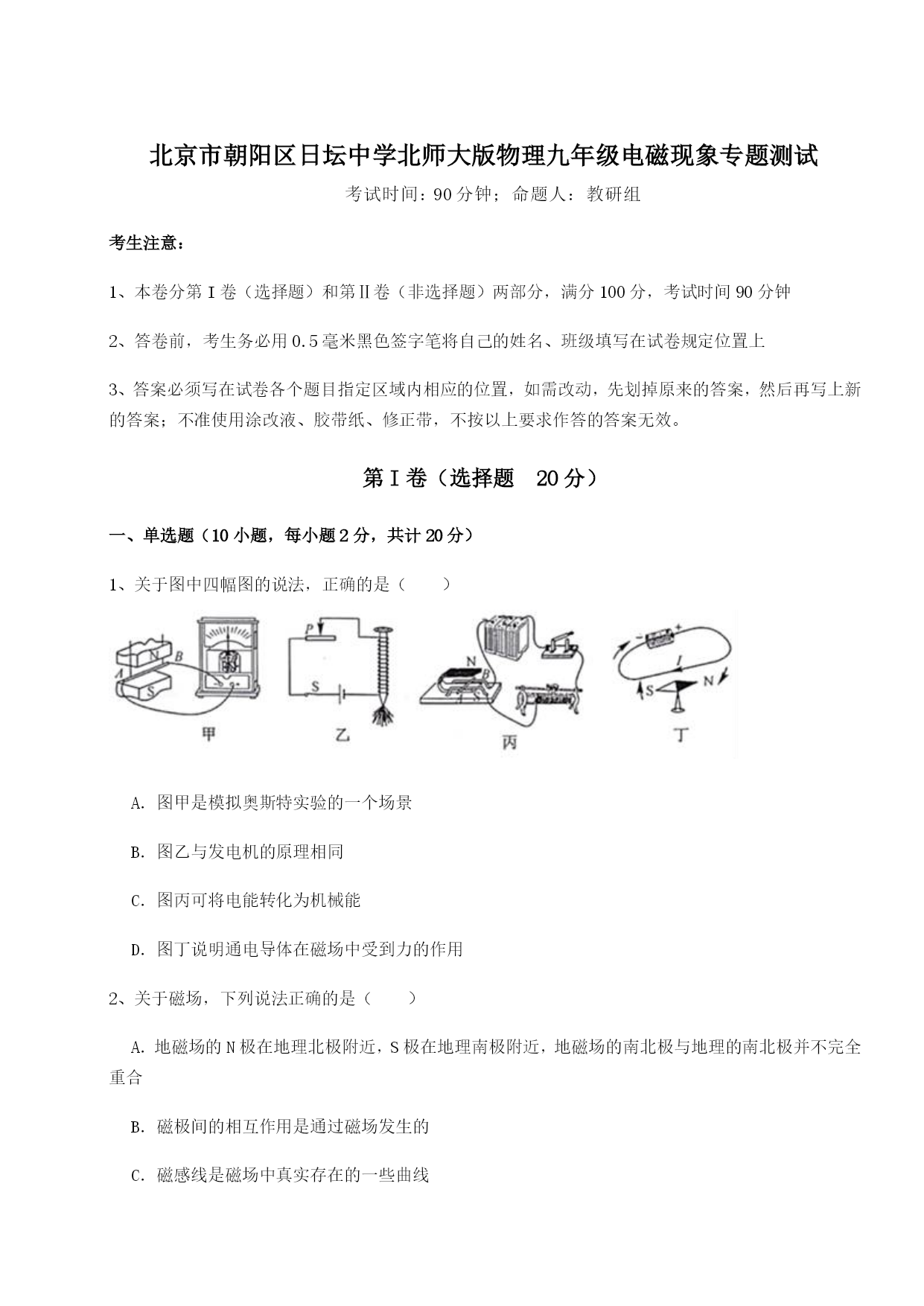

北京市朝阳区日坛中学北师大版物理九年级电磁现象专题测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、关于图中四幅图的说法，正确的是（）A．图甲是模拟奥斯特实验的一个场景B．图乙与发电机的原理相同C．图丙可将电能转化为机械能D．图丁说明通电导体在磁场中受到力的作用2、关于磁场，下列说法正确的是（）A．地磁场的N极在地理北极附近，S极在地理南极附近，地磁场的南北极与地理的南北极并不完全重合B．磁极间的相互作用是通过磁场发生的C．磁感线是磁场中真实存在的一些曲线D．磁体周围的磁感线从磁体的S极发出，回到磁体N极3、要使感应电流的方向相反，可采用的措施有（）A．把磁场方向和切割磁感线的导体的运动方向都反过来B．保持导体切割磁感线运动的方向不变，把磁场方向反过来C．将磁场方向和切割磁感线的导体的运动方向都不改变D．增加切割磁感线的导线的长度4、下列设备工作时把机械能转化为电能的是（）A．电铃B．电风扇C．电磁起重机D．动圈式话筒5、为探究两个通电螺线管之间的磁场情况，某实验小组同学把9个小磁针分别放在两个通电螺线管之间的9个不同点的位置上如图（a）所示，小磁针静止时N极在各位置上的指向如图（b）所示（小磁针涂黑的一端为N极）。四位同学各自画出两个通电螺线管之间的磁感线如图所示，其中正确的是（）A．B．C．D．6、关于条形磁体、地磁场和通电螺线管的磁场，下面四图描述错误的是（）A．B．C．D．7、如图所示是一种温度自动报警器的原理图。制作水银温度计时，在玻璃管的两端分别封入一段金属丝、电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号下列说法正确的是（）A．温度计中的水银是绝缘体B．温度降低到74℃以下，电铃响C．电铃响时，电磁铁右端是N极D．电铃响且滑片P向左移动时，电磁铁磁性减弱8、如图所示，下列说法正确的是（）A．如图A，可探究通电直导线周围存在磁场B．如图B，可探究产生感应电流的条件C．如图C，地球是一个巨大的磁体，它的地磁两极与地理两极完全重合D．如图D，是电动机的原理图9、在探究通电螺线管的磁场特点时，通电螺线管在某状态下的两个实验现象如图所示，其中小磁针（黑色一端为N极）静止时的指向情况如图甲所示。铁屑静止时的分布情况如图乙所示。图中能正确用磁感线描述这两个实验现象的是（）A．B．C．D．10、小华学习了电与磁后，对所学的知识进行了回忆和总结，下面是她对有关电与磁的分析，其中错误的是（）A．图a装置的原理可用于制作电动机B．图b表明磁体间的引力使列车悬浮起来C．图c是研究电磁感应现象的实验装置D．图d可用来演示通电导体周围存在磁场第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1和S2时，小磁针N极指向右端，则电磁铁的左端为极，电源右端为极。要使指示灯变亮，滑动变阻器的滑片应向滑动。2、如图所示.用细线悬挂的磁体AB.磁极未知。当闭合电路开关S后,磁体的B端与通电螺线管左端相互排斥,则B端是磁体的极。断开开关S,磁体静止时,B端会指向地理的(选填“北方”或“南方”)。3、如图所示，是利用被磁化的缝衣针制成的简易指南针。若静止时针尖指向地理位置的北方，则针尖是简易指南针的极。此时，将指南针底座逆时针旋转90°，针尖静止时将指向地理位置的方.4、学习“电磁转换”这一章后，小明画出部分内容的思维导图，请你帮他补全空格处内容：①②③5、如图所示，斜面顶端固定着一个电磁铁，闭合开关时，其右端为极；在其右端放置一个铁质小车，发现电磁铁的吸引力不足以吸住小车，为了能吸住小车，可将滑动变阻器的滑片向（选填“a”或“b”）端移动．6、如图所示是某实验小组的同学进行电磁学实验的装置。（1）当开关S闭合后，可以观察到磁场中金属棒ab在导轨上向右运动，这说明磁场对导电体有。（2）若只对调电源正负极接线，金属棒ab会向左运动，这说明通电导体在磁场中受力的方向与有关。7、如图所示，通电螺线管的A端为极（填：“N”或“S”）8、图甲中，静止在通电螺线管周围的
