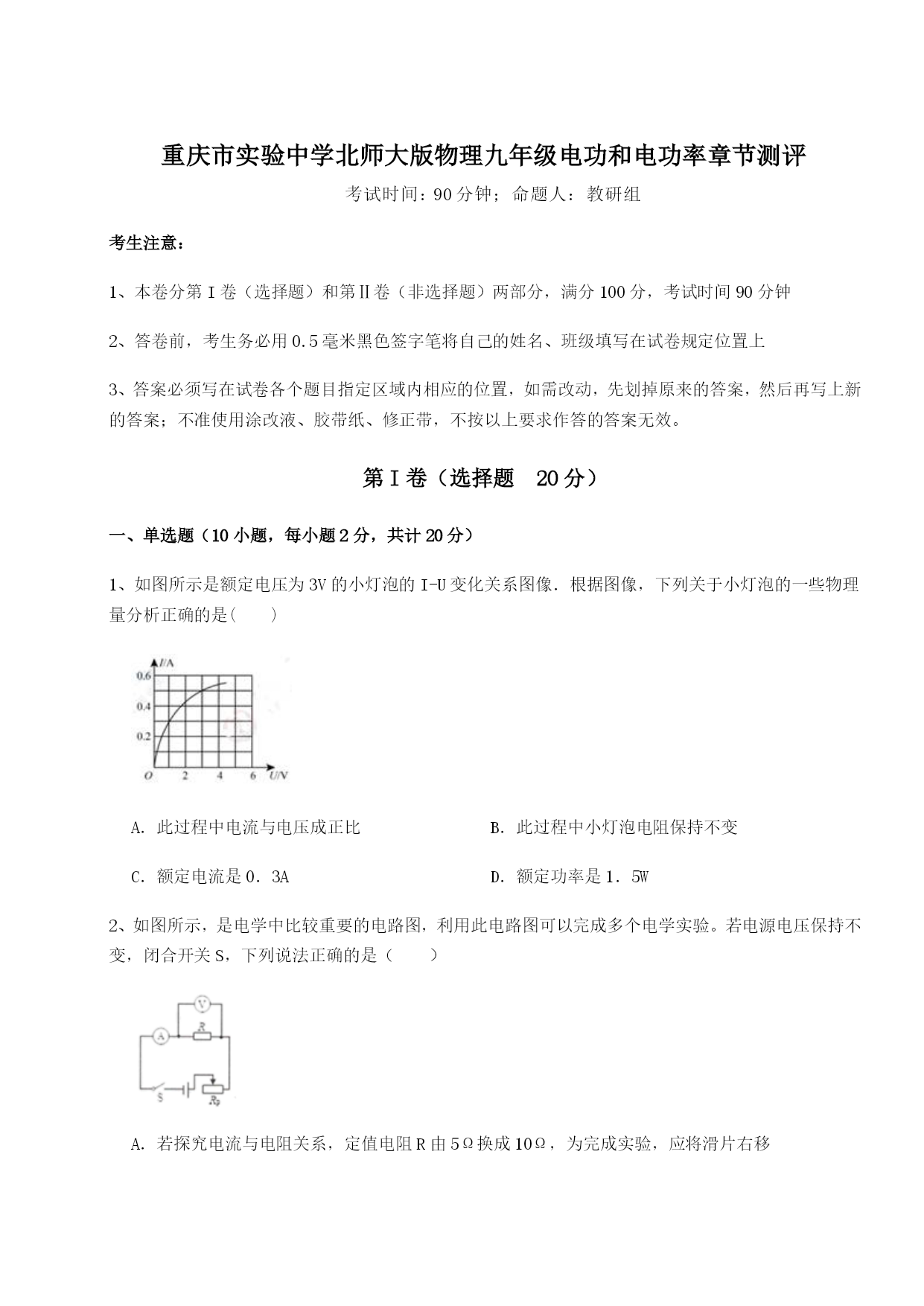

重庆市实验中学北师大版物理九年级电功和电功率章节测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示是额定电压为3V的小灯泡的I-U变化关系图像．根据图像，下列关于小灯泡的一些物理量分析正确的是()A．此过程中电流与电压成正比B．此过程中小灯泡电阻保持不变C．额定电流是0．3AD．额定功率是1．5W2、如图所示，是电学中比较重要的电路图，利用此电路图可以完成多个电学实验。若电源电压保持不变，闭合开关S，下列说法正确的是（）A．若探究电流与电阻关系，定值电阻R由5Ω换成10Ω，为完成实验，应将滑片右移B．若要测量定值电阻R的值，可多次改变滑动变阻器的滑片位置，记录多组数据，算出多个电阻值求其平均值，可以减小误差C．若将定值电阻R换成小灯泡，可以探究电流与电压的关系D．若将定值电阻R换成小灯泡，测量小灯泡的额定功率，可多次改变滑动变阻器的滑片位置，记录多组数据，算出功率并求其平均值，减小误差3、如图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是（）A．电能表用来计量家中所有用电器的总功率B．空调正常工作时，吊灯一定发光C．如果插座被短路，“漏电保护器”就会切断电流D．空气开关“跳闸”，可能是电路发生短路引起的4、将两盏分别标有“6V3W”和“6V9W”字样的小灯泡L1和L2，串联后接入电压为8V的电路中，设灯泡电阻不变。下列说法中正确的是（）A．两灯均能正常发光B．两灯额定电流相同C．L1的实际功率比L2小D．L1的亮度比L2大5、如图所示，只闭合开关S时灯L1的功率为9W；断开开关S，闭合S1、S2时，灯L1的功率为16W。电源电压不变，且灯丝电阻不受温度的区影响。则L1、L2两灯灯丝电阻之比是（）A．1：3B．4：3C．3：1D．3：46、下列做法符合安全用电原则的是（）A．用湿手触碰开关B．家用电器失火时，应先断电后灭火C．用正在充电的手机通电话D．用电器电线绝缘层破损了仍继续使用7、如图所示，电源电压保持不变，灯L标有“6V0.6W”字样，不考虑温度对灯丝电阻的影响，闭合开关S，当滑动变阻器的滑片P移动到中点时，灯L正常发光，电压表示数为4V，当滑片P移到最大阻值时，灯L与滑动变阻器的电功率之比为()A．4∶3B．3∶4C．3∶2D．2∶38、如图，关于家庭电路，下列说法正确的是()A．甲图中，若保险丝熔断，则一定是短路引起的B．甲图中，灯泡与A开关的连接符合安全用电原则C．甲图中，两孔插座的连接不符合安全用电原则D．乙图中，电能表所在电路的总功率不能超过2200W9、小明用标有“12V60W”的灯甲和标有“24V30W”的灯乙做实验，关于这两个汽车灯的比较，下列说法中正确的是（）A．甲灯的额定功率一定小于乙灯的额定功率B．甲灯的实际功率一定小于乙灯的实际功率C．甲灯和乙灯均正常工作，甲灯消耗的电能一定比乙灯多D．甲灯和乙灯均正常工作，且消耗相同的电能，甲灯工作的时间比乙灯短10、电可以造福人类，但使用不当也会带来危害。下列说法不符合安全用电要求的是（）A．可以在不断开开关的情况下更换灯泡B．用电器的金属外壳应该接地C．不允许用铁丝或铜丝代替熔丝D．使用测电笔时，手不能接触它的笔尖第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图照明电路中电灯突然熄灭，用试电笔测a、b、c点，试电笔均发亮，测试d点不亮，故障是；试电笔发亮时，火线、试电笔、人体与大地构成联电路。2、某家用白炽灯上标有“20V40”字样，则1度电可供该灯正常工作h，此灯正常工作时灯丝的电阻为Ω。3、某家用电能表上标有“220V10A3000r/kW·h”的字样，当家中用电器全部工作时，电能表1分钟转了45转。由此可估算出该家所有用电器的总功率为W，若该家全部用电器工作时的总电流不超过电能表的额定电流，还可以再增加W以下的用电器。4、一盏标有“6V3W”字样的小灯泡，接入电压为18V的电路中，若要使灯泡正常发光，则需要串联一个阻值为Ω的电阻，该电阻通电10s产生的热量为J。5、标有“6V3W”的小灯泡，它的电流——电压图像如图所示，则它正常工作10s消耗的电能是J；将它与一个10Ω的定值电阻
