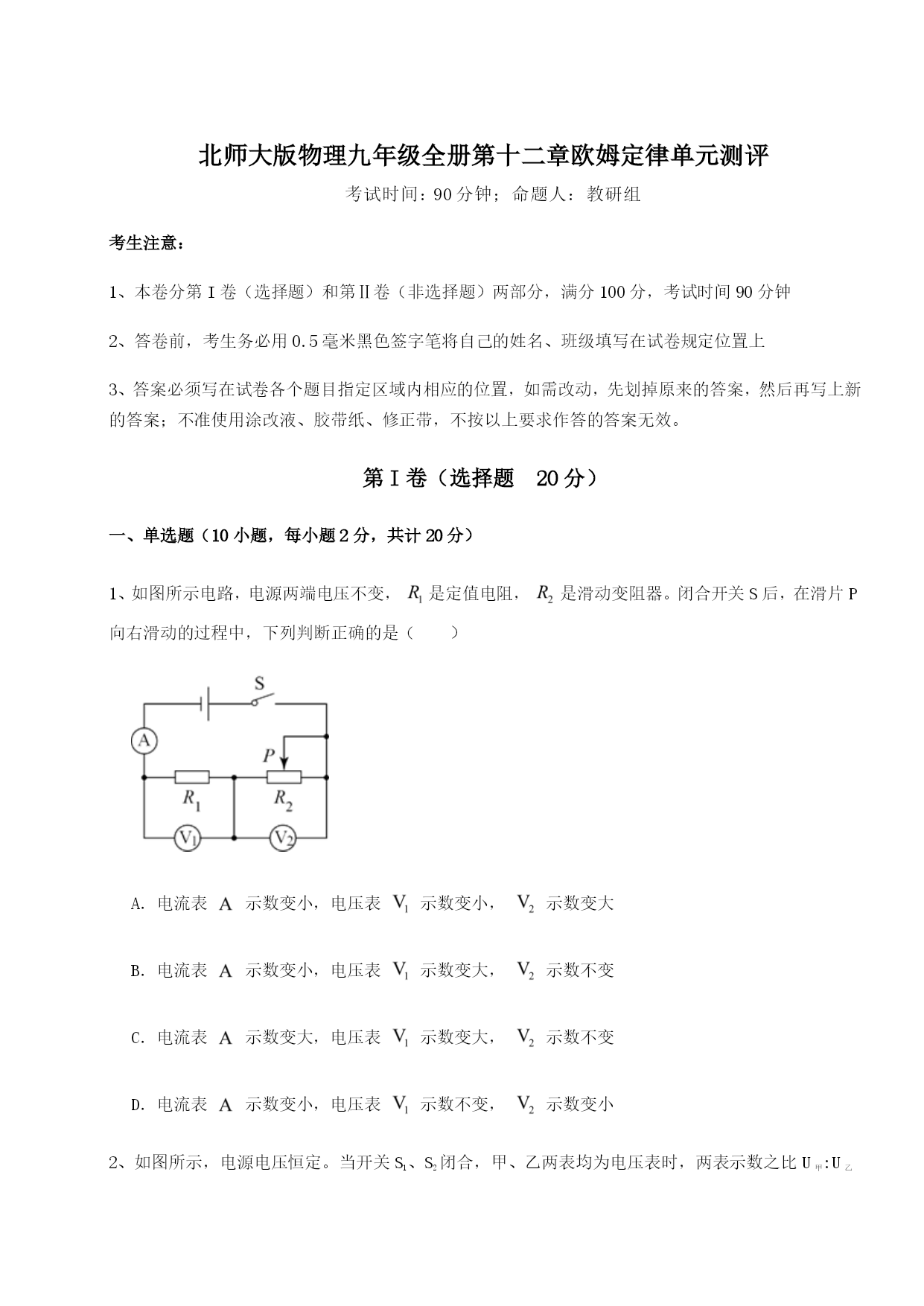

北师大版物理九年级全册第十二章欧姆定律单元测评考试时间:90分钟;命题人:教研组考生注意:1、本卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分,满分100分,考试时间90分钟2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案;不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。第I卷(选择题20分)一、单选题(10小题,每小题2分,共计20分)1、如图所示电路,电源两端电压不变,是定值电阻,是滑动变阻器。闭合开关S后,在滑片P向右滑动的过程中,下列判断正确的是()A.电流表示数变小,电压表示数变小,示数变大B.电流表示数变小,电压表示数变大,示数不变C.电流表示数变大,电压表示数变大,示数不变D.电流表示数变小,电压表示数不变,示数变小2、如图所示,电源电压恒定。当开关S1、S2闭合,甲、乙两表均为电压表时,两表示数之比U甲:U乙=5:1;当开关S1闭合、S2断开,甲、乙两表均为电流表时,两表的示数之比为()A.5:4B.3:5C.4:5D.4:13、下列关于导体电阻的说法正确的是()A.长度长的导体,电阻一定大B.横截面积大的导体,电阻一定小C.由可知,导体的电阻跟导体两端电压成正比,跟通过的电流成反比D.导体的电阻大小与导体的材料、长度和横截面积有关4、小明制作了一个利用电路测物体所受重力的小仪器,如图所示。电源电压恒定,当秤盘不放任何重物时,滑片P恰好处于a点。下列说法正确的是()A.改造电压表表盘可显示重力的大小B.当称盘内物体所受重力变大时,电流表示数增大C.当称盘内物体所受重力变大时,电路消耗的功率变大D.若秤盘质量变大,为测量准确,应增大R2的阻值5、高速公路收费站,现在对过往的超载货车实施计重收费,某同学结合所学物理知识设计了如图所示的计重秤原理图,以下说法正确的是()A.称重表其实是一个电压表B.电路中的R1是没有作用的C.当车辆越重时,称重表的示数越小D.当车辆越重时,称重表的示数越大6、如图所示,电源电压恒定不变,闭合开关S,当滑片P从变阻器的a点向b点移动的过程中,下列关于电流表A和电压表V示数变化的说法正确的是()A.电流表A示数变小,电压表V示数变大B.电流表A示数变小,电压表V示数不变C.电流表A示数变大,电压表V示数变小D.电流表A示数变大,电压表V示数不变7、在图甲所示电路中,电源电压保持不变,移动滑片使电阻R2的有效阻值从零逐渐变大,R1上的电压U的倒数与R2的阻值变化的图象如图乙所示,则()A.电压表V1示数变大B.R1=5ΩC.电阻R2的最大阻值为10ΩD.电源电压U=5V8、甲、乙两个电阻的U-I图线如右图所示,若把两个电阻串联接在同一电路中,下列说法正确的是()A.甲的电阻值小于乙的电阻值B.通过甲、乙两个电阻的电流之比是2:1C.甲、乙两个电阻两端电压之比是2:1D.甲、乙两个电阻的电功率之比是1:49、如图所示,是一种测定油箱内油量的装置,其中R是滑动变阻器的电阻片,滑动变阻器的滑片和滑杆相连,滑杆可绕固定轴转动,另一端固定着一个浮子。下列说法正确的是()A.油量变少,电流表示数不变B.油量越少,电流表示数越大C.油量越多,电流表示数越小D.油量越多,电流表示数越大10、如图所示的电路中,电源两端的电压保持不变,R2为定值电阻。闭合开关S,在滑动变阻器的滑片P向左滑动的过程中,关于电压表和电流表的示数变化,下列四个选项中,判断正确的是()A.电压表、电流表示数均变大B.电压表、电流表示数均变小C.电压表示数变大,电流表示数变小D.电压表示数变小,电流表示数变大第Ⅱ卷(非选择题80分)二、填空题(10小题,每小题3分,共计30分)1、小宇对物理现象很好奇,学习了电压表后,他很想知道为什么同一个表盘只要连接不同的接线柱,就可以实现量程的转换。于是,他将电学盒里的电压表如图甲的后盖打开,看到了如图乙所示的电路连接情况。小宇发现电压表其实是由一个小量程的电流表改装而成,“3V挡”和“15V挡”都是由同一个电流表分别与不同的电阻联而成,电阻越大,量程越大,这里的电阻起到了作用。2、图为一款养生壶的电路简图该壶有“加热”和“保温”两挡,电源电压为220V,电阻丝R1、R2的阻值分别为44Ω、356Ω。养生壶在“加热”档工作时,电功率为W;现将壶内1kg的养生茶从20℃加热至75℃加热过程中若不计热量损失,所需时间为s;养生茶的内能增加是通过的方式实现的。[已知c水=4.2×103J/(kg·℃)3、一个阻值为10
