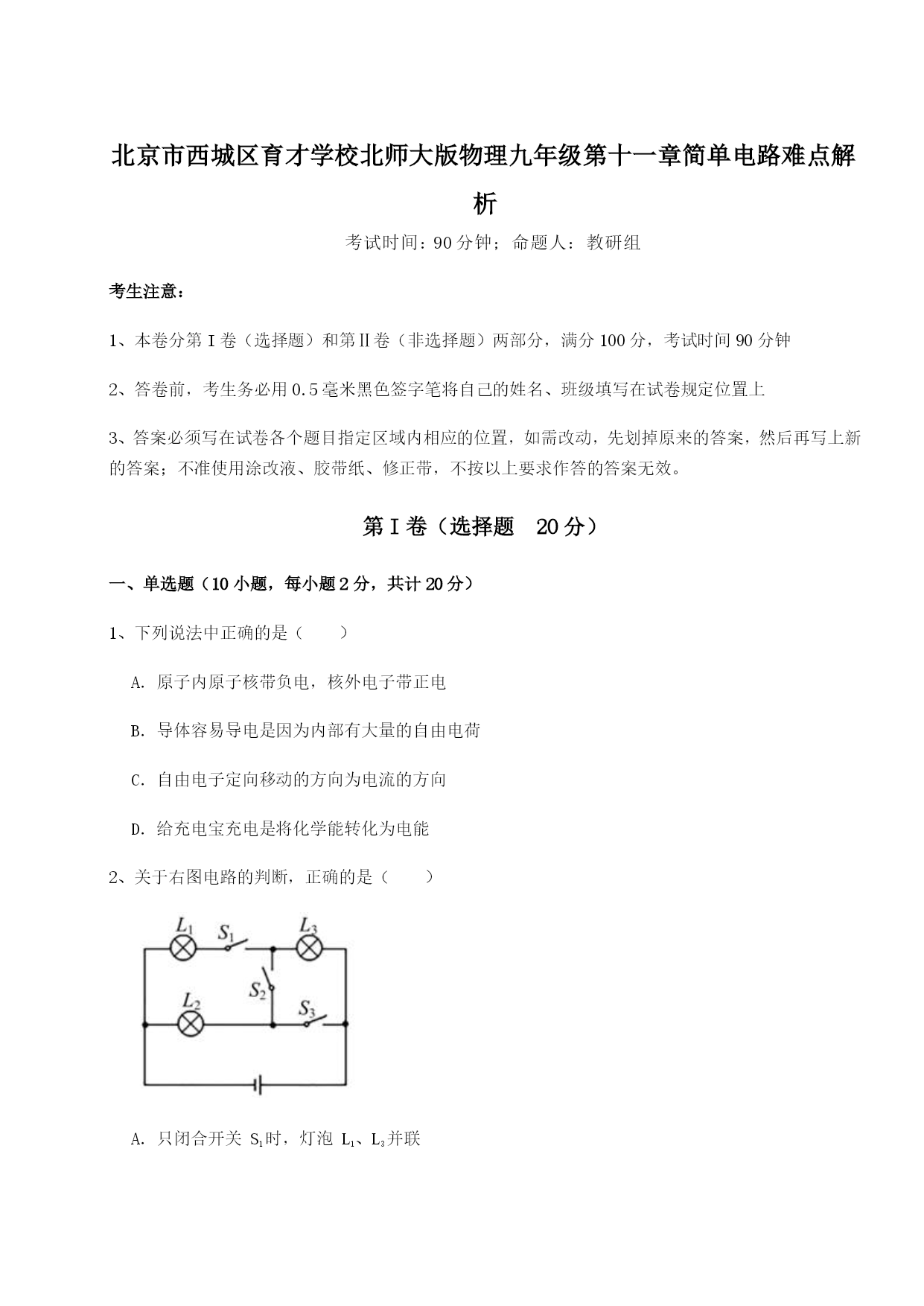

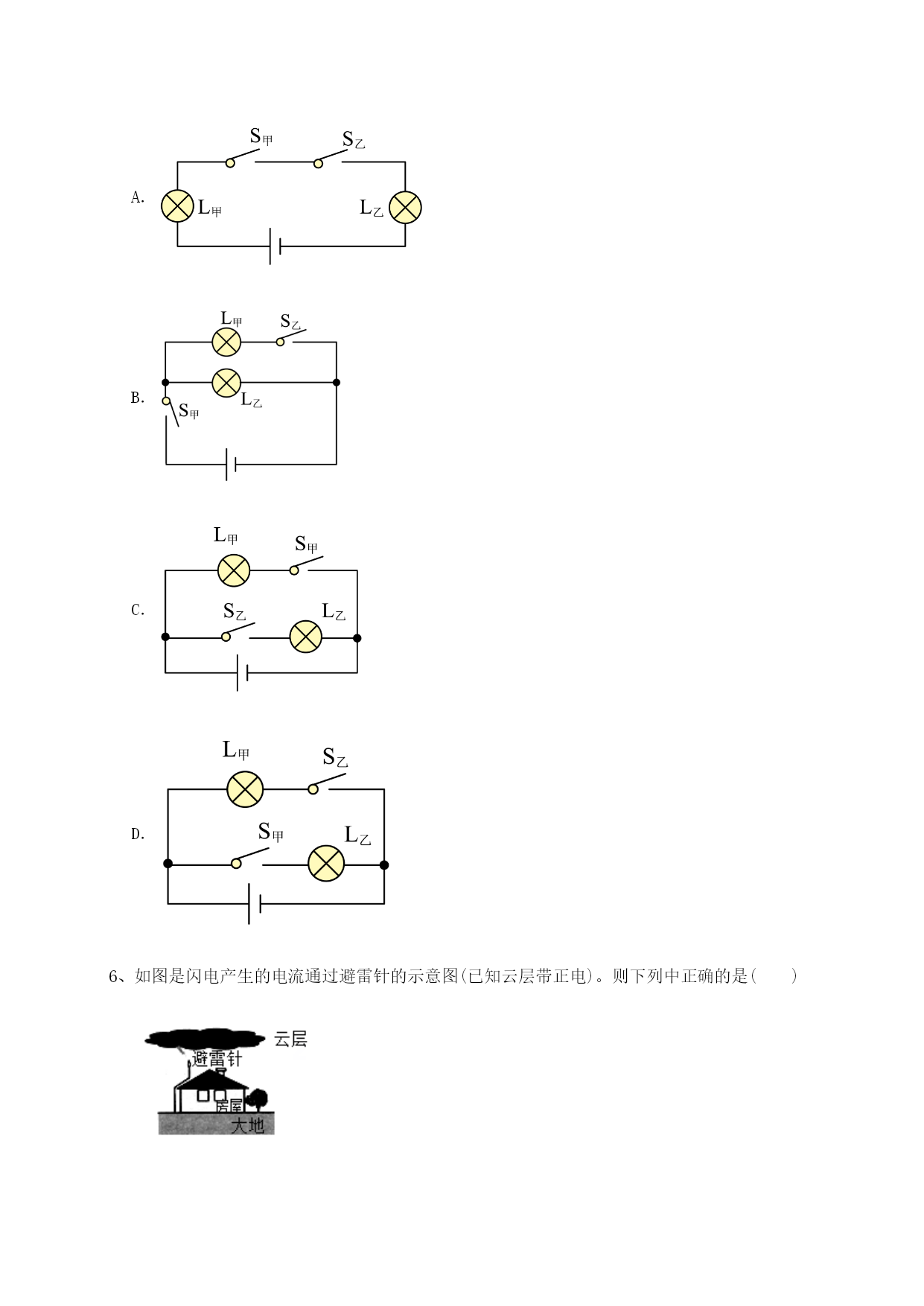

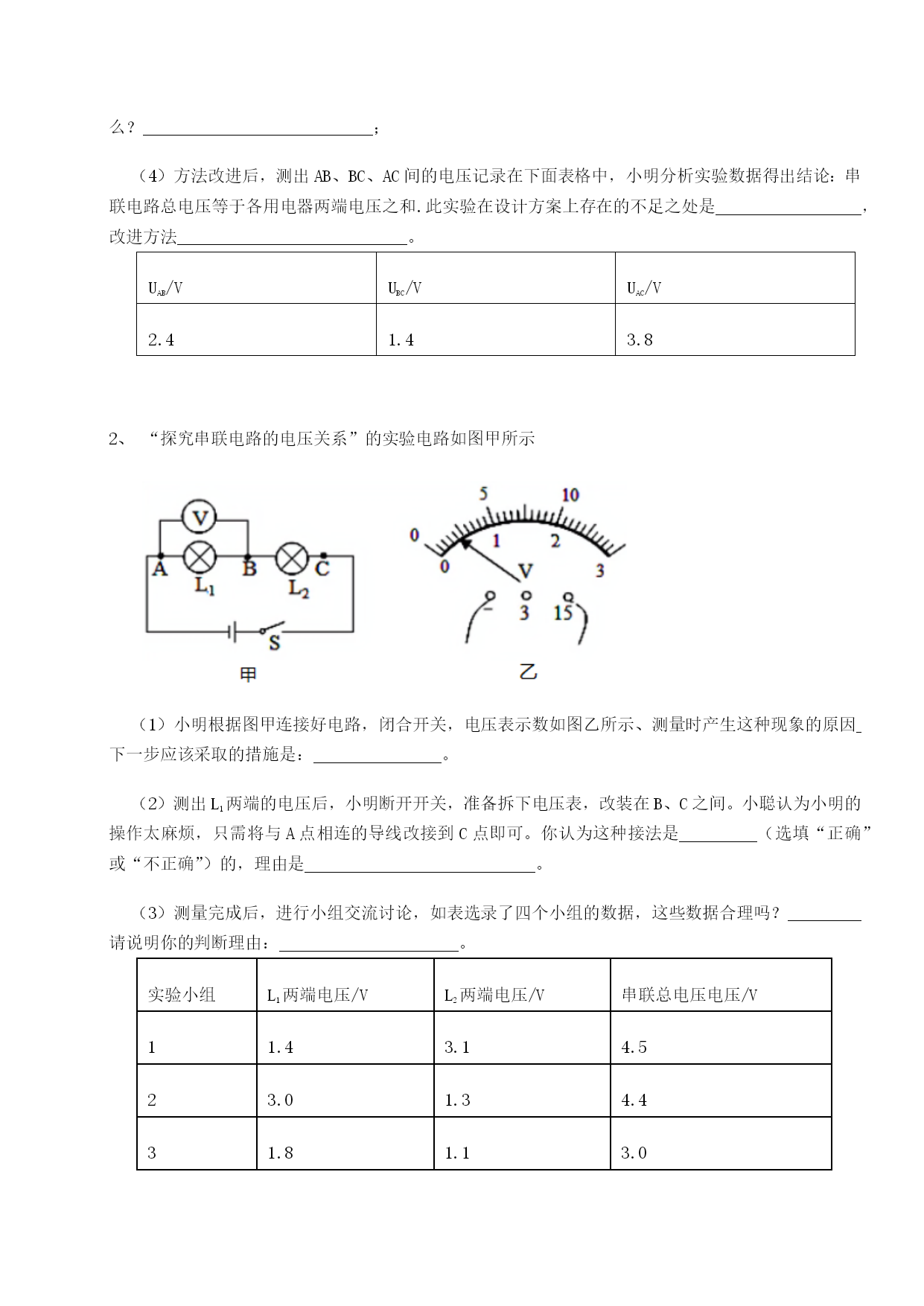

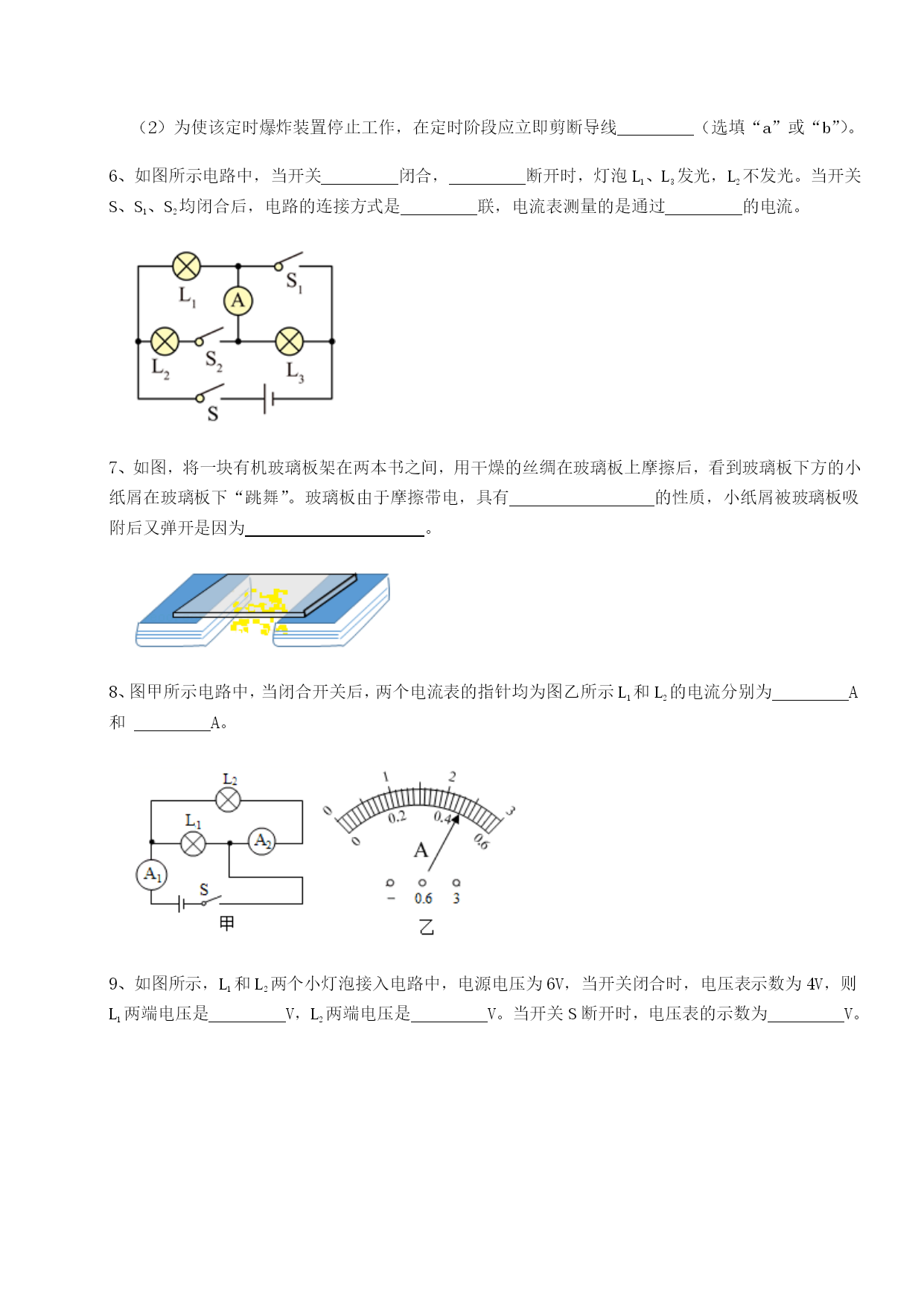

北京市西城区育才学校北师大版物理九年级第十一章简单电路难点解析考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、下列说法中正确的是（）A．原子内原子核带负电，核外电子带正电B．导体容易导电是因为内部有大量的自由电荷C．自由电子定向移动的方向为电流的方向D．给充电宝充电是将化学能转化为电能2、关于右图电路的判断，正确的是（）A．只闭合开关S1时，灯泡L1、L3并联B．只闭合开关S2时，灯泡L2、L3并联C．只闭合开关S2、S3时，灯泡L2、L3串联D．闭合所有开关时，灯泡L1、L2并联，L3短路3、某家庭用投影的主要元件由投影灯泡和用来散热的风扇〔电动机）组成，工作时要求合开关S1，散热风扇先工作：再闭合开关S2，灯泡才能发光。下列符合要求的电路（）A．B．C．D．4、现有甲、乙、丙、丁四个通电球，已知甲、丁相互吸引，乙、丙相互排斥，则下列说法中正确的是（）A．如果甲、丙相互吸引，则乙、丁一定相互排斥B．如果甲、丙相互排斥，则乙、丁一定相互吸引C．如果甲、乙相互吸引，则丙、丁一定相互吸引D．如果甲、乙相互排斥，则丙、丁一定相互排斥5、2021年7月24日，东京奥运会女子重剑个人决赛中我国选手孙一文战胜对手获得冠军。击剑比赛中当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮。反之，当乙击中甲时，甲方指示灯亮，下列电路符合要求是（）A．B．C．D．6、如图是闪电产生的电流通过避雷针的示意图(已知云层带正电)。则下列中正确的是()A．闪电发生时，创造了电荷B．闪电发生前避雷针也带正电C．图中的电流方向是从云层到避雷针D．正电荷从云层定向移动到大地7、如图所示电路，闭合开关S后，小灯泡L1、L2均发光，则下列说法正确的是（）A．通过两灯的电流相等B．通过灯L2的电流小于通过电源的电流C．灯L1和灯L2两端的电压一定相等D．灯L1的电压与电源电压相等8、小安学校的教学楼有东、南、西、北四扇大门，放学后要求都要将门关上。平时传达室的张师傅住在南门，每天都要跑三个地方检查门是否关上，非常辛苦。小安学了电学知识后为减轻张师傅的工作量，设计了一个电路图，即三个门中只要有门没关好（相当于一个开关断开），则代表该扇门的指示灯就会发光。下列电路图中符合要求的是（）A．B．C．D．9、如图所示，电路连接没有错误，每只灯泡都能正常发光，“甲”、“乙”是电流表或电压表，且均有正常的读数，则下列判断正确的是（）A．甲、乙都是电流表B．甲、乙都是电压表C．甲是电压表，乙是电流表D．甲是电流表，乙是电压表10、如图甲所示电路中，电源电压为6V，当闭合开关后，电压表的指针如图乙所示，则电阻R和小灯泡L两端的电压分别为（）A．6V1.2VB．6V4.8VC．4.8V1.2VD．1.2V4.8V第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、某串彩灯串联着15只小灯泡，通过插头处电流是150mA，通过第15只灯泡的电流是mA。2、如图所示，用两节新干电池作电源，电路无连接故障，闭合开关后，电压表的示数为（选填“1.5”“3”或“0”）V，小电灯（选填“能”或“不能”）正常发光。3、电热炉内有两个发热电阻R1、R2（用电器），用一个旋转开关可以实现电热炉多档位工作的要求。如图是这个电热炉的工作原理图，其中旋转开关内有一块绝缘圆盘，在圆盘的边缘依次有0，1，2，……9共10个金属触点；可以绕中心轴转动的塑料开关旋转钮两端各有一个金属滑片，转动开关旋钮可以将相邻的触点连接。如旋钮上的箭头指图中位置CH时，金属滑片将3、4触点接通，同时也将8、9触点接通，而3、9触点没有接通，此时电流通过电阻；若要让电热炉高档位工作，就应该让R1、R2并联，那么此时旋转开关上的箭头指向图中位置（选填字母）。4、如图的电路中，（1）当开关S1、S2都断开时，三盏灯的接法是（选填“并联”或“串联”）。（2）当开关S1、S2闭合时，正常发光的灯的接法是（选填“并联”或“串联“）。（3）当S1闭合、S2断开时，电灯（选填“L1”“L2”或“L3”）发光。5、如图所示为某定时炸弹的引爆电路工作原理图，当起爆器中有电流通
