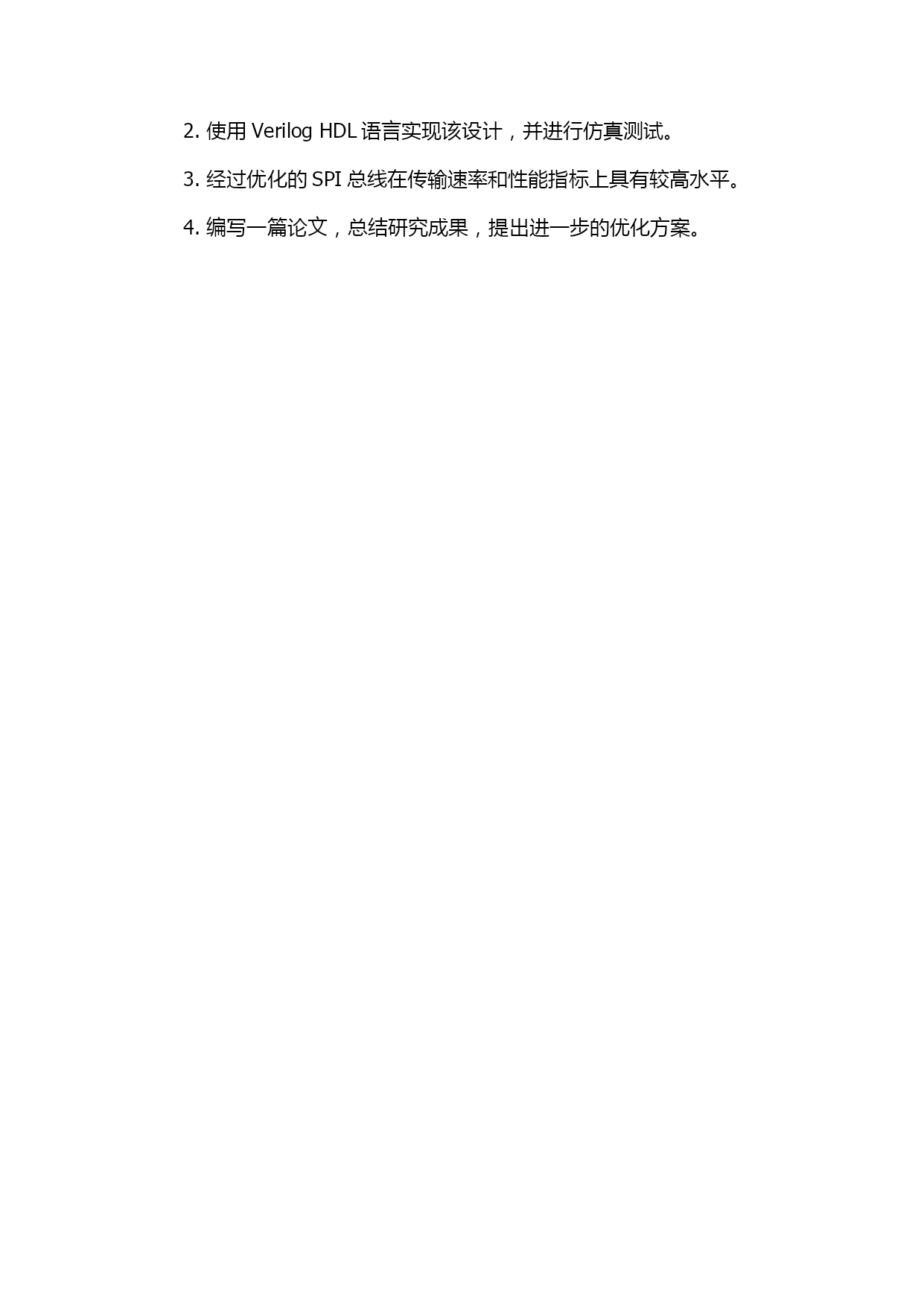

高速可复用SPI总线的设计与VerilogHDL实现的开题报告导师评价：开题报告中未明确阐述高速可复用SPI总线设计的具体细节，缺乏技术可行性的论述，需要深入探究并提供更具体的设计方案及优化思路。一、研究背景SPI（SerialPeripheralInterface），是一种同步串行通信协议，可用于连接单片机和外部设备。SPI协议通过Master和Slave之间的数据交换实现通信。因其简单、高效、易于实现，SPI协议在很多嵌入式应用中被广泛应用。在一些高速应用中，SPI协议的传输速率往往受到限制，因此通过优化SPI总线设计，提高SPI协议的传输速率具有重要的实际意义。二、研究目的和内容本研究的目的是设计一种高速可复用的SPI总线，并使用VerilogHDL语言实现该设计，实现具有较高性能指标的SPI总线。研究内容如下：1.分析当前SPI总线的性能指标，并提出优化方案。2.设计高速可复用SPI总线的硬件电路，并给出电路结构图。3.利用VerilogHDL语言实现SPI总线的硬件电路，并进行仿真测试。4.设计优化SPI总线性能的算法，并进行仿真测试。三、研究方法本设计采用VerilogHDL语言实现SPI总线的硬件电路，并使用ModelSim进行仿真测试。具体步骤如下：1.确定SPI总线的设计要求和性能指标。2.设计高速可复用SPI总线的硬件电路，并进行仿真。3.对设计进行性能优化，并重新进行仿真。4.将设计结果进行综合，并进行时序仿真。5.通过仿真结果对设计进行评估和优化。四、研究意义本设计提出了一种高速可复用的SPI总线设计方案，并使用VerilogHDL语言实现该设计，具有以下意义：1.提高了SPI总线的传输速率和性能指标。2.为嵌入式应用提供更加高效、灵活、可靠的通信方案。3.为硬件设计工程师提供了一种可参考的设计思路和实现方法。五、研究进度安排第一阶段（3周）：查阅相关文献，分析SPI总线的性能指标，提出优化方案。第二阶段（4周）：设计高速可复用SPI总线的硬件电路，并进行仿真测试。第三阶段（4周）：对设计进行性能优化，并重新进行仿真。第四阶段（3周）：将设计结果进行综合，并进行时序仿真。第五阶段（2周）：通过仿真结果对设计进行评估和优化，完善论文。六、预期成果本研究的预期成果如下：1.设计一种高速可复用的SPI总线方案。2.使用VerilogHDL语言实现该设计，并进行仿真测试。3.经过优化的SPI总线在传输速率和性能指标上具有较高水平。4.编写一篇论文，总结研究成果，提出进一步的优化方案。
