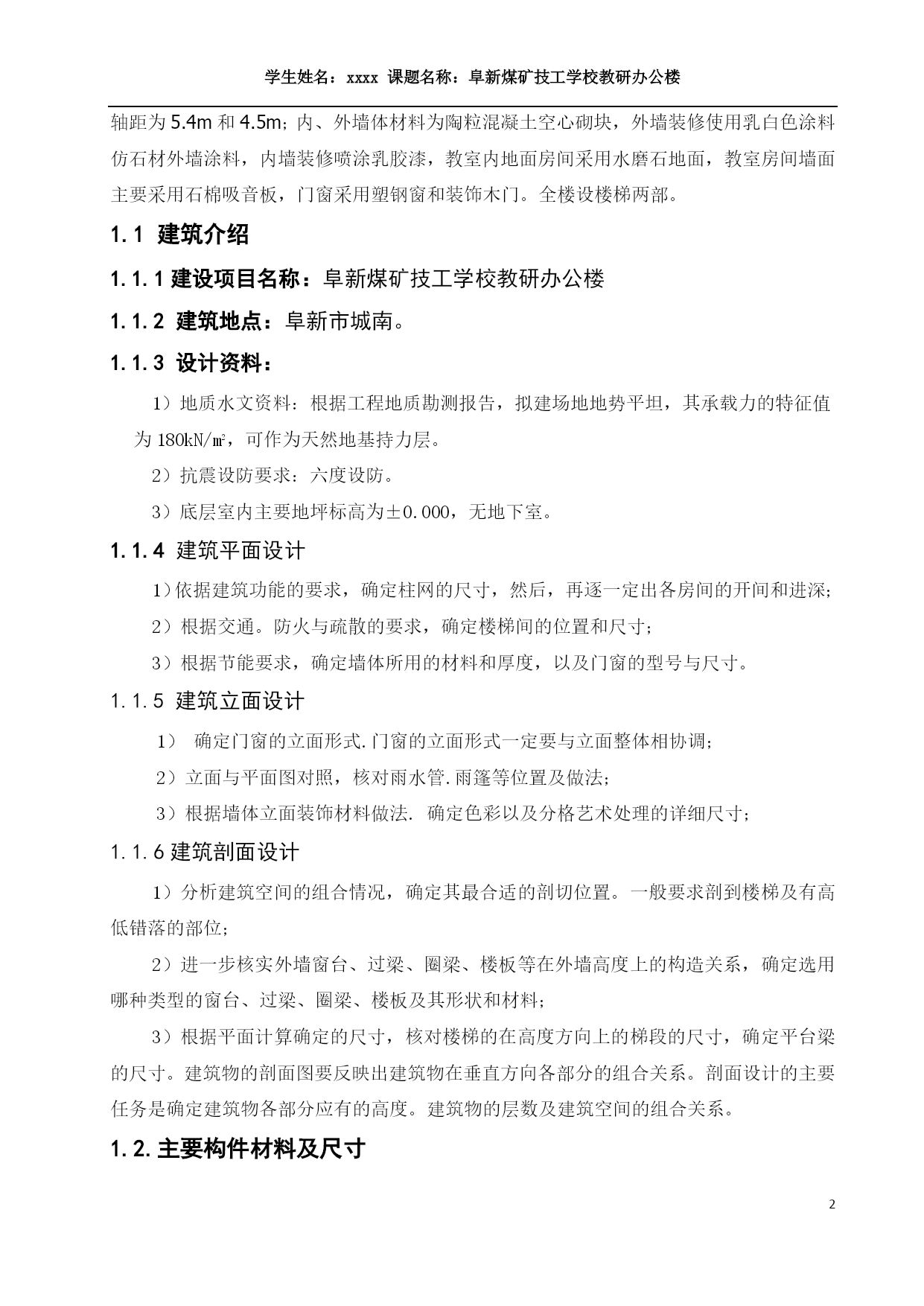

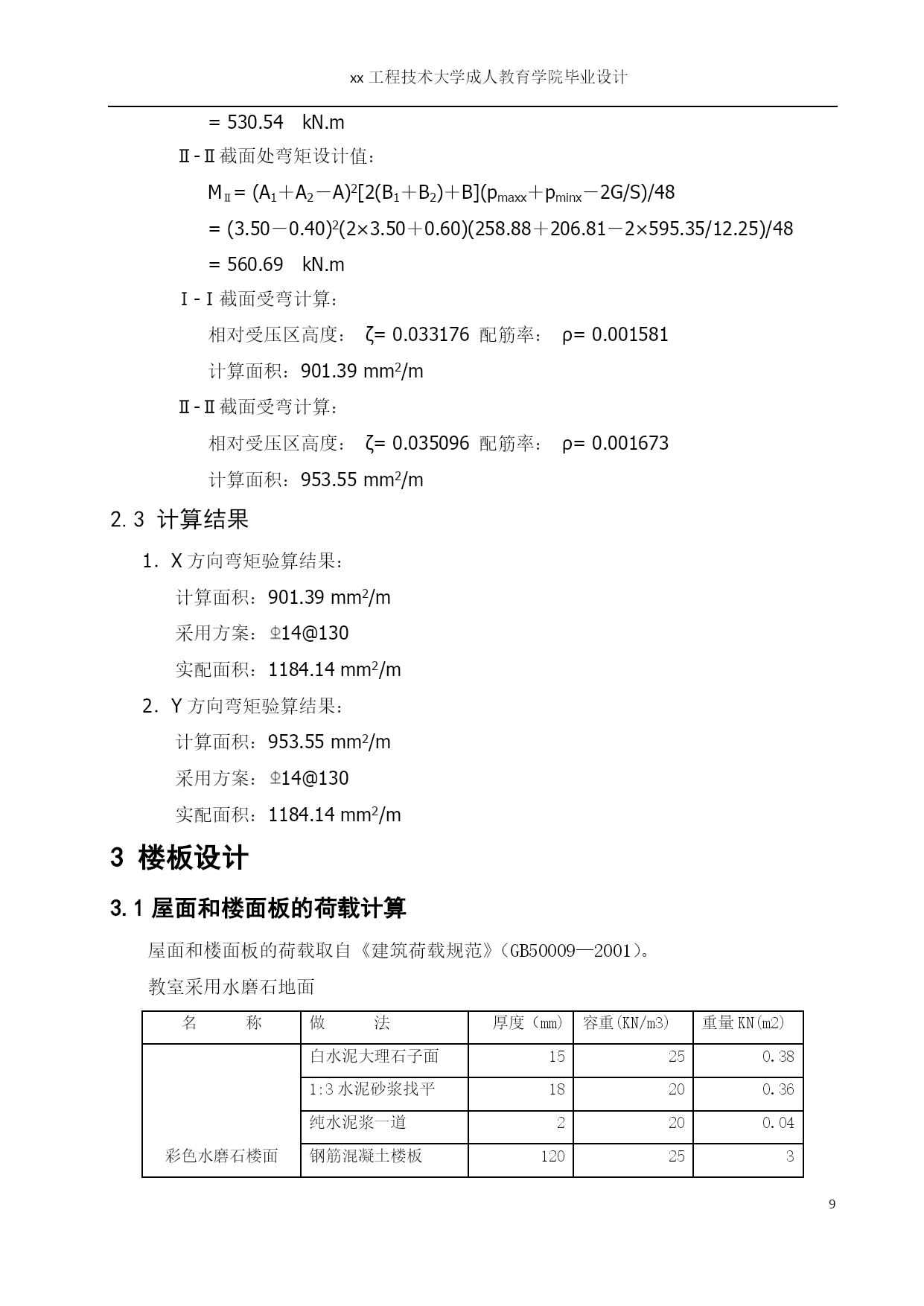

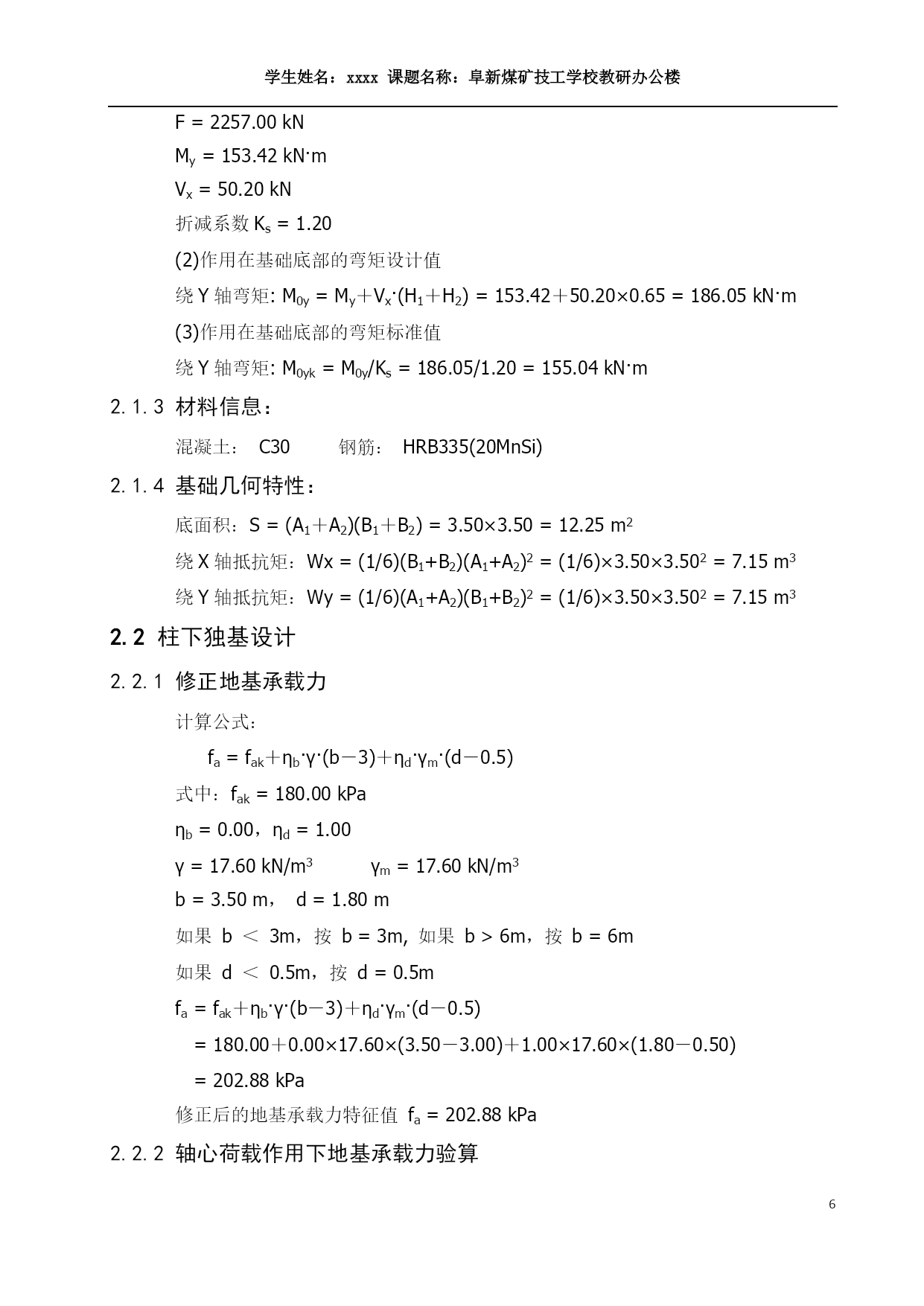

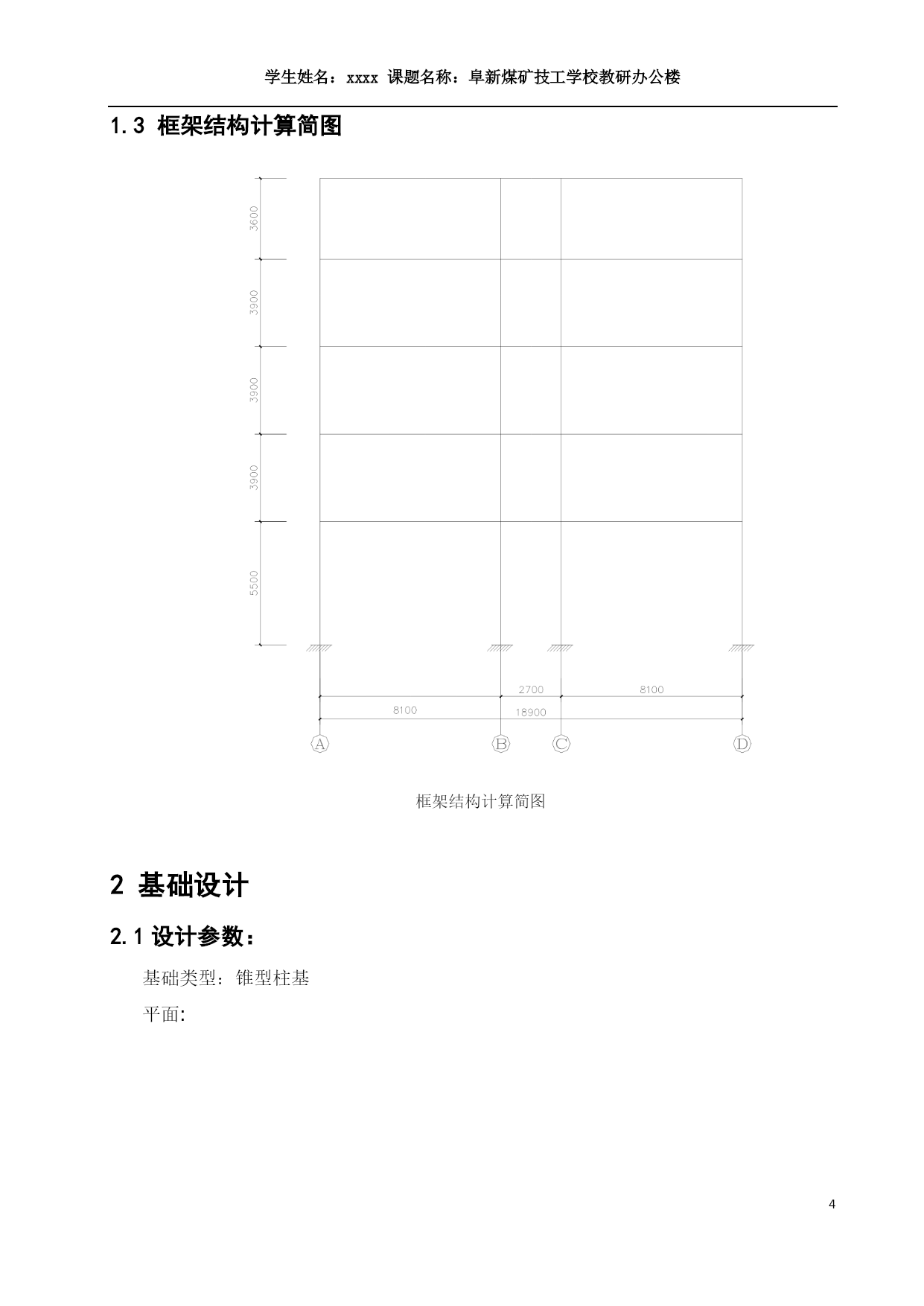

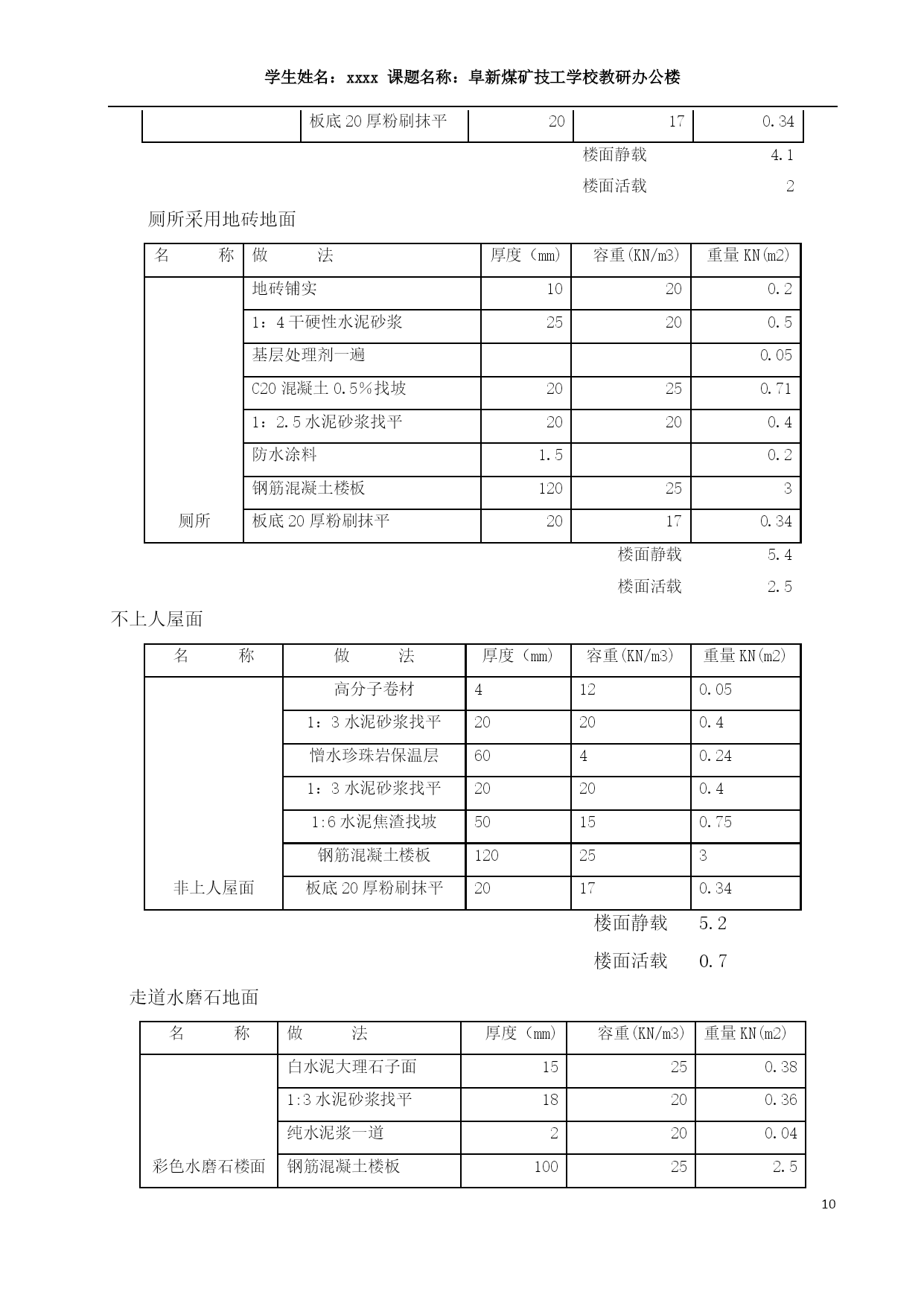

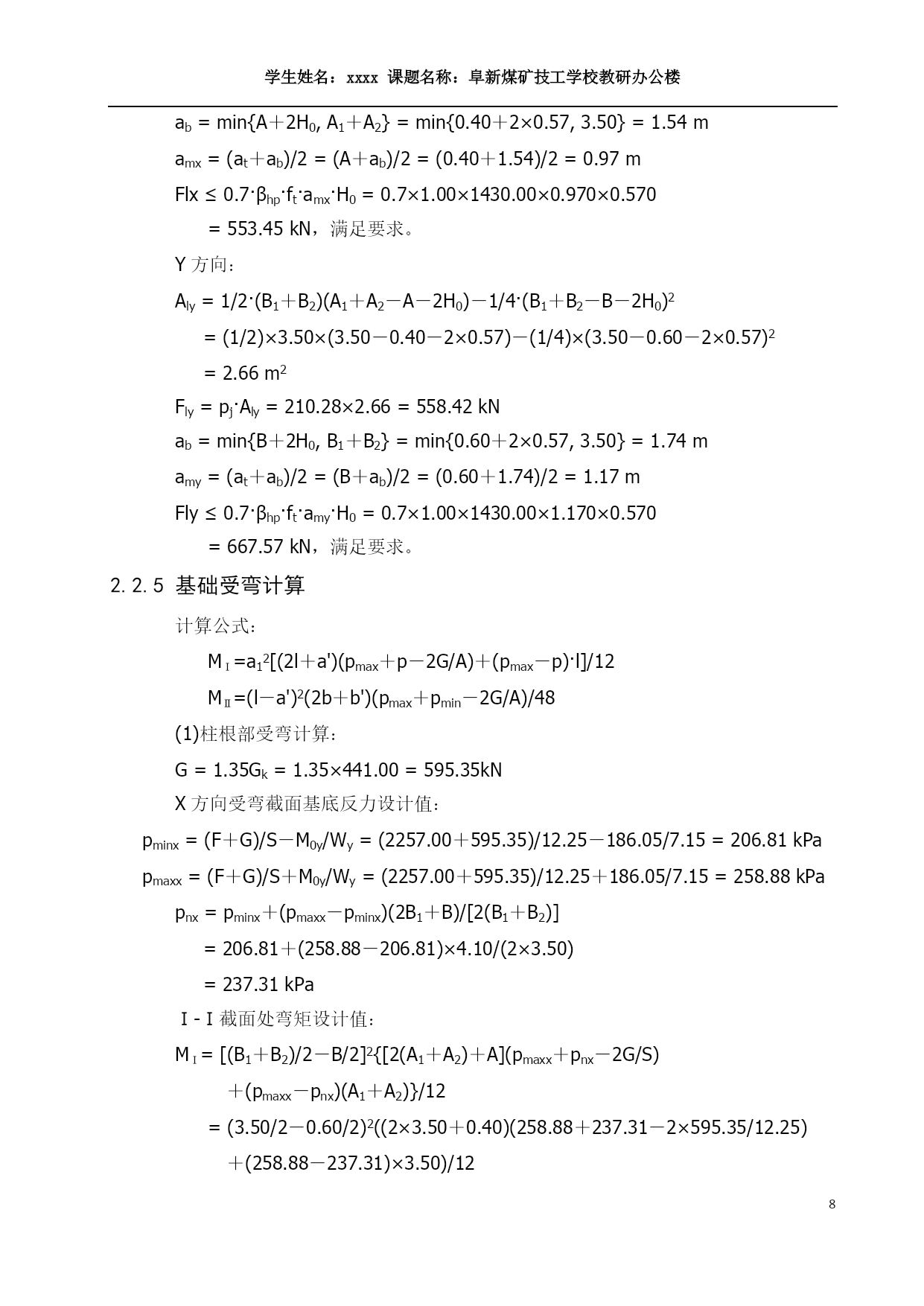

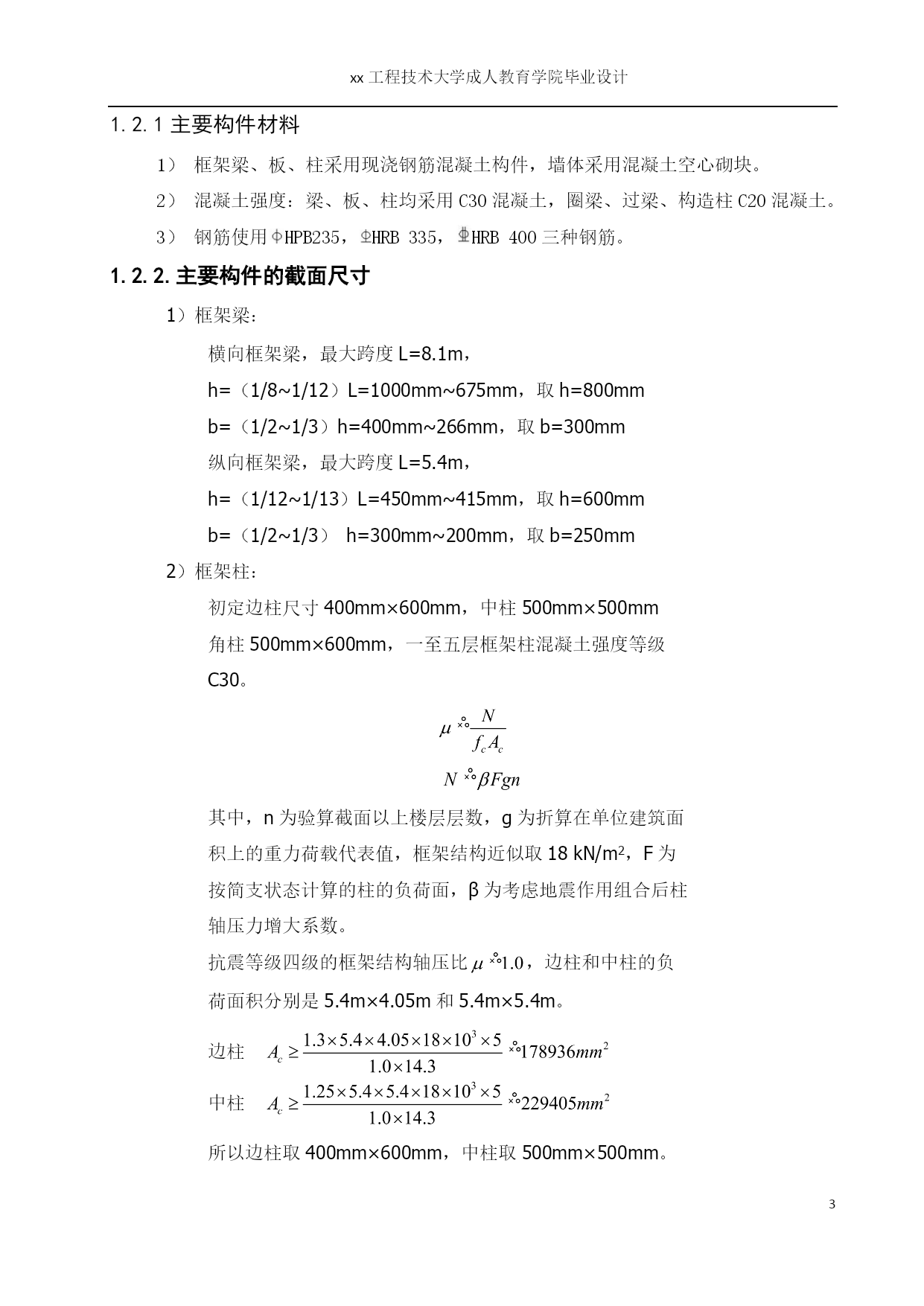

学生姓名：xxxx课题名称：阜新煤矿技工学校教研办公楼xx工程技术大学成人教育学院毕业设计PAGE\*MERGEFORMAT112PAGE\*MERGEFORMAT1130前言阜新煤矿技工学校教研办公楼工程为办公楼设计，采用框架结构，主体为四层，局部五层，建筑面积约为4508㎡，总建筑高度为19.8m。本地区抗震设防烈度为6度，基础采用独立柱基础。梁、板、柱均采用现浇钢筋混凝土。本设计贯彻“实用、安全、经济、美观”的设计原则。按照建筑设计规范，认真考虑影响设计的各项因素。根据结构与建筑的总体与细部的关系。本设计从结构选型入手，计算分析了该框架的荷载，利用弯矩分配法对框架结构在竖向荷载、水平风荷载作用下产生的内力进行了计算，得出框架的控制内力，最后完成框架各构件的配筋计算并绘制了该框架的施工图。设计书中同时选算了框架的一个基础、楼梯，给出了基础、楼梯的配筋计算并绘制了施工图。整个结构在设计过程中，严格遵循相关的专业规范的要求，参考相关资料和有关国家标准规范，对设计的各个环节进行综合全面的科学性考虑。最后结合当地地形及气候特点，编制了施工组织设计。充分考虑了进度安排，合理施工方案，优化了人员配置，预计实现优质工程的目标。编者2016年5月1工程概况本工程建筑功能为公共建筑，使用年限为50年；建筑平面的横轴轴距为8.1m，纵轴轴距为5.4m和4.5m；内、外墙体材料为陶粒混凝土空心砌块，外墙装修使用乳白色涂料仿石材外墙涂料，内墙装修喷涂乳胶漆，教室内地面房间采用水磨石地面，教室房间墙面主要采用石棉吸音板，门窗采用塑钢窗和装饰木门。全楼设楼梯两部。1.1建筑介绍1.1.1建设项目名称：阜新煤矿技工学校教研办公楼1.1.2建筑地点：阜新市城南。1.1.3设计资料：1）地质水文资料：根据工程地质勘测报告，拟建场地地势平坦，其承载力的特征值为180kN/m2，可作为天然地基持力层。2）抗震设防要求：六度设防。3）底层室内主要地坪标高为±0.000，无地下室。1.1.4建筑平面设计1）依据建筑功能的要求，确定柱网的尺寸，然后，再逐一定出各房间的开间和进深；2）根据交通。防火与疏散的要求，确定楼梯间的位置和尺寸；3）根据节能要求，确定墙体所用的材料和厚度，以及门窗的型号与尺寸。1.1.5建筑立面设计1）确定门窗的立面形式.门窗的立面形式一定要与立面整体相协调；2）立面与平面图对照，核对雨水管.雨篷等位置及做法；3）根据墙体立面装饰材料做法.确定色彩以及分格艺术处理的详细尺寸；1.1.6建筑剖面设计1）分析建筑空间的组合情况，确定其最合适的剖切位置。一般要求剖到楼梯及有高低错落的部位；2）进一步核实外墙窗台、过梁、圈梁、楼板等在外墙高度上的构造关系，确定选用哪种类型的窗台、过梁、圈梁、楼板及其形状和材料；3）根据平面计算确定的尺寸，核对楼梯的在高度方向上的梯段的尺寸，确定平台梁的尺寸。建筑物的剖面图要反映出建筑物在垂直方向各部分的组合关系。剖面设计的主要任务是确定建筑物各部分应有的高度。建筑物的层数及建筑空间的组合关系。1.2.主要构件材料及尺寸1.2.1主要构件材料1）框架梁、板、柱采用现浇钢筋混凝土构件，墙体采用混凝土空心砌块。2）混凝土强度：梁、板、柱均采用C30混凝土，圈梁、过梁、构造柱C20混凝土。3）钢筋使用HPB235，HRB335，HRB400三种钢筋。1.2.2.主要构件的截面尺寸1）框架梁：横向框架梁，最大跨度L=8.1m，h=（1/8~1/12）L=1000mm~675mm，取h=800mmb=（1/2~1/3）h=400mm~266mm，取b=300mm纵向框架梁，最大跨度L=5.4m，h=（1/12~1/13）L=450mm~415mm，取h=600mmb=（1/2~1/3）h=300mm~200mm，取b=250mm2）框架柱：初定边柱尺寸400mm×600mm，中柱500mm×500mm角柱500mm×600mm，一至五层框架柱混凝土强度等级C30。其中，n为验算截面以上楼层层数，g为折算在单位建筑面积上的重力荷载代表值，框架结构近似取18kN/m2，F为按简支状态计算的柱的负荷面，β为考虑地震作用组合后柱轴压力增大系数。抗震等级四级的框架结构轴压比，边柱和中柱的负荷面积分别是5.4m×4.05m和5.4m×5.4m。边柱中柱所以边柱取400mm×600mm，中柱取500mm×500mm。1.3框架结构计算简图框架结构计算简图2基础设计2.1设计参数：基础类型：锥型柱基平面:剖面:2.1.1几何参数：截面估算：＝
