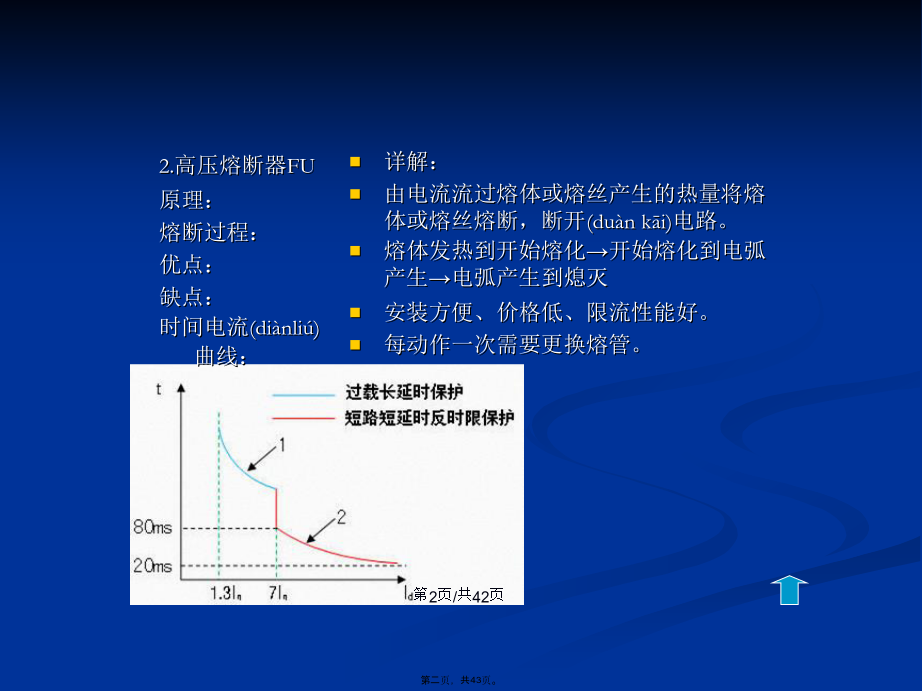

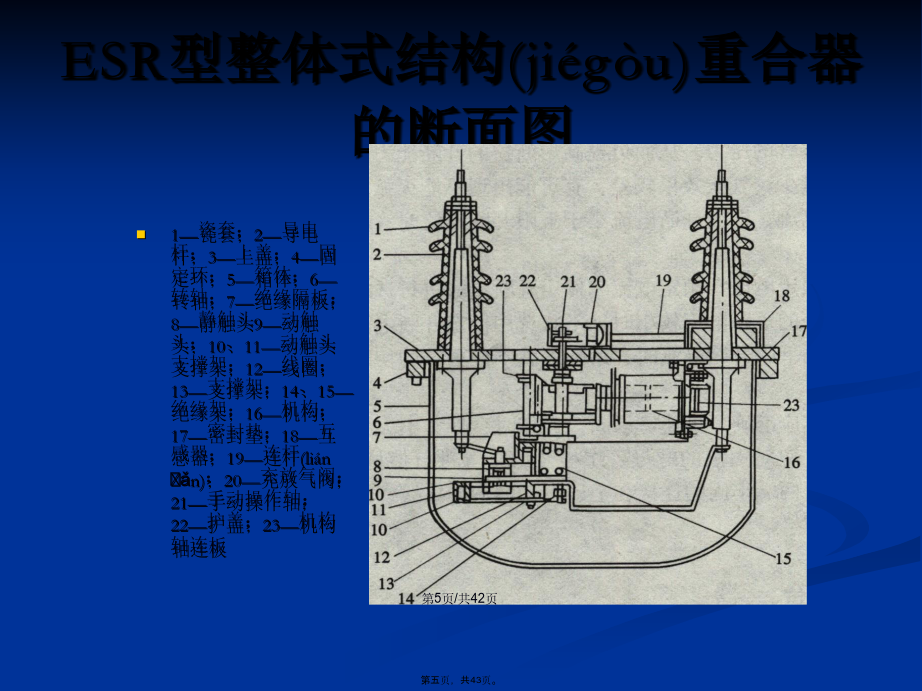

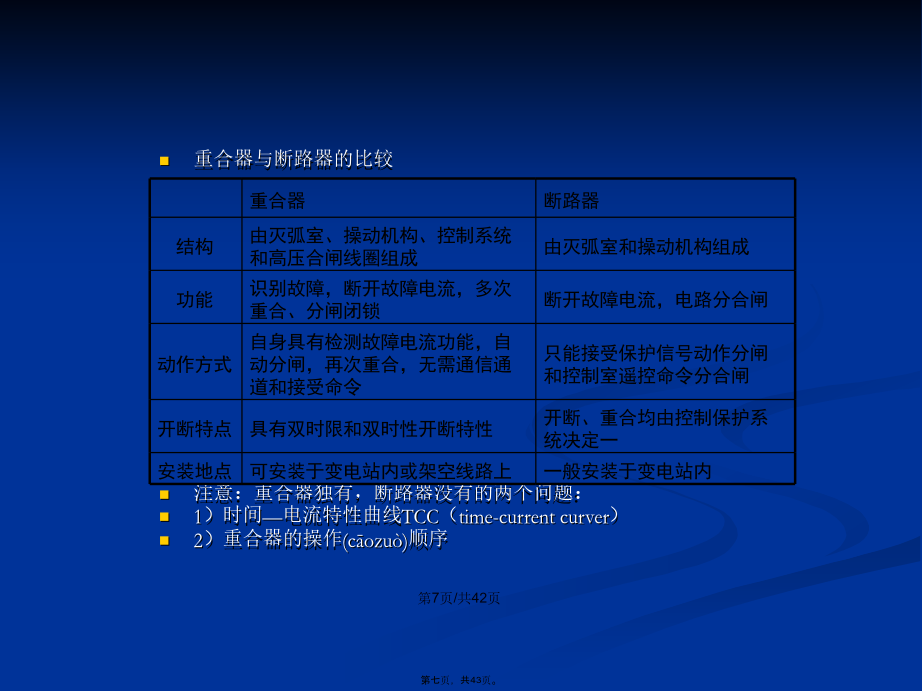

会计学2.高压熔断器FU原理：熔断过程：优点：缺点：时间电流(diànliú)曲线：4.2重合(chónghé)器QRESR型整体式结构重合器的断面图分布式结构重合器图重合器与断路器的比较注意：重合器独有，断路器没有的两个问题：1）时间—电流特性曲线TCC（time-currentcurver）2）重合器的操作顺序重合器时间—电流特性曲线TCC：设定条件：（1）QR3整定为“一快一慢”，QR2整定为“一快二慢”，QR1整定为“一快三慢”；（2）QR1QR2QR3快速动作特性、动作电流、重合时间整定相同(xiānɡtónɡ)；（3）熔断器特性位于相邻电源侧重合器快速与慢速动作特性曲线之间；（4）断路器QF的动作电流和时间都比重合器大。瞬时性故障分析：f处故障：（1）f处故障→QR1QR2QR3快速分闸/熔断器FU4不熔断→t2后QR1QR2QR3合闸→正常供电永久性故障分析：f处故障（1）f处故障→QR1QR2QR3快速分闸/熔断器FU4不熔断→t2后QR1QR2QR3合闸→t2后t3前FU4熔断→故障切除→正常区域恢复供电永久性故障分析：d处故障：（2）d处故障→QR1QR2QR3快速分闸→t2后QR1QR2QR3合闸→t3后QR3分闸后闭锁→t4后QR1QR2合闸→正常区域恢复供电永久性故障分析：c处故障：（3）c处故障→QR1QR2快速分闸→t2后QR1QR2合闸→t3后QR1QR2分闸→t4后QR1QR2合闸→t5后QR2分闸闭锁/QR1分闸→t6后QR1合闸→正常区域恢复供电永久性故障(gùzhàng)分析：b处故障(gùzhàng)：（4）b处故障(gùzhàng)→QR1快速分闸→t2后QR1合闸→t3后QR1分闸→t4后QR1合闸→t5后QR1分闸→t6后QR1合闸→t7后QR1分闸闭锁永久性故障分析：a处故障：（5）a处故障→QF分闸（控制(kòngzhì)保护系统）4.3分段(fēnduàn)器1.过流脉冲计数型分段器原理：通过检测线路过电流次数来判断故障，并进行分闸操作；如果未达到过电流整定次数，则经一定延时后计数清零，复位至初始状态。外观：除跌落式外，其余同重合器2.电压—时间型分段(fēnduàn)器原理：检测网络电压，并以电压的有无来关合和切断电路；根据加压、失压时间长短控制闭锁。PVS:PortedVacuumSwitchSPS:SourcepowersupplyFIS:FaultSectionInstructionRelay组成：开关本体、电源变压器、故障(gùzhàng)检测继电器、故障(gùzhàng)区段指示器（部分无）功能：FDR整定参数：X时限：分段器电源侧加压至该分段器合闸的时延。Y时限：分段器合闸后未超过Y时限的时间内又失压，则该分段器分闸并被闭锁在分闸状。Y时限又称故障(gùzhàng)检测时间。第一套功能：用于常闭状态的分段开关，用于辐射、树状网；要求：X时限>Y时限>电源端断路器跳闸时间。第二套功能：用于常开状态的联络开关，用于环网联络开关常开状态；要求：XL时限>失压端断路器重合闸重合时间+失压侧各分段器X总和；Y时限>失压端断路器重合闸跳闸时间。4.4配电网自动化系统远方(yuǎnfāng)终端单元2.FTU的功能及性能要求1）FTU基本功能（1）遥信：柱上开关的位置、通信是否正常、储能完成情况；（2）遥测：线路电压、电流、有功、无功、电源电压及剩余(shèngyú)容量；（3）遥控：远方命令控制分合闸、起动储能过程（4）统计：开关动作次数、时间；（5）对时（6）SOE：状态量发生变化的时刻和先后顺序；（7）事故记录：记录事故前后的电网状态；（8）定值远方修改和召唤定值（9）自检和自恢复（10）远方控制闭锁和手动操作（11）通信选配功能(gōngnéng)：（1）电量采集（2）微机保护（3）故障录波2）FTU的性能要求（1）抗恶劣环境：雷电、温度、防雨、防湿、风沙、振动、电磁干扰；（2）良好维修性（3）可靠电源3.FTU的组成(zǔchénꞬ)及实现组成(zǔchénꞬ)：控制器、充电器、蓄电池、机箱外壳4.三类FTU的安装及特点1）柱上FTU：安装配件耐恶劣环境、可靠的接地、工作(gōngzuò)电源连接2）环网柜FTU3）开闭所FTU5.配电变压器远方终端单元TTU：测量电压、电流、功率因素、负荷指数6.中压监控单元：集结所在区域内大量分散的配电终端
