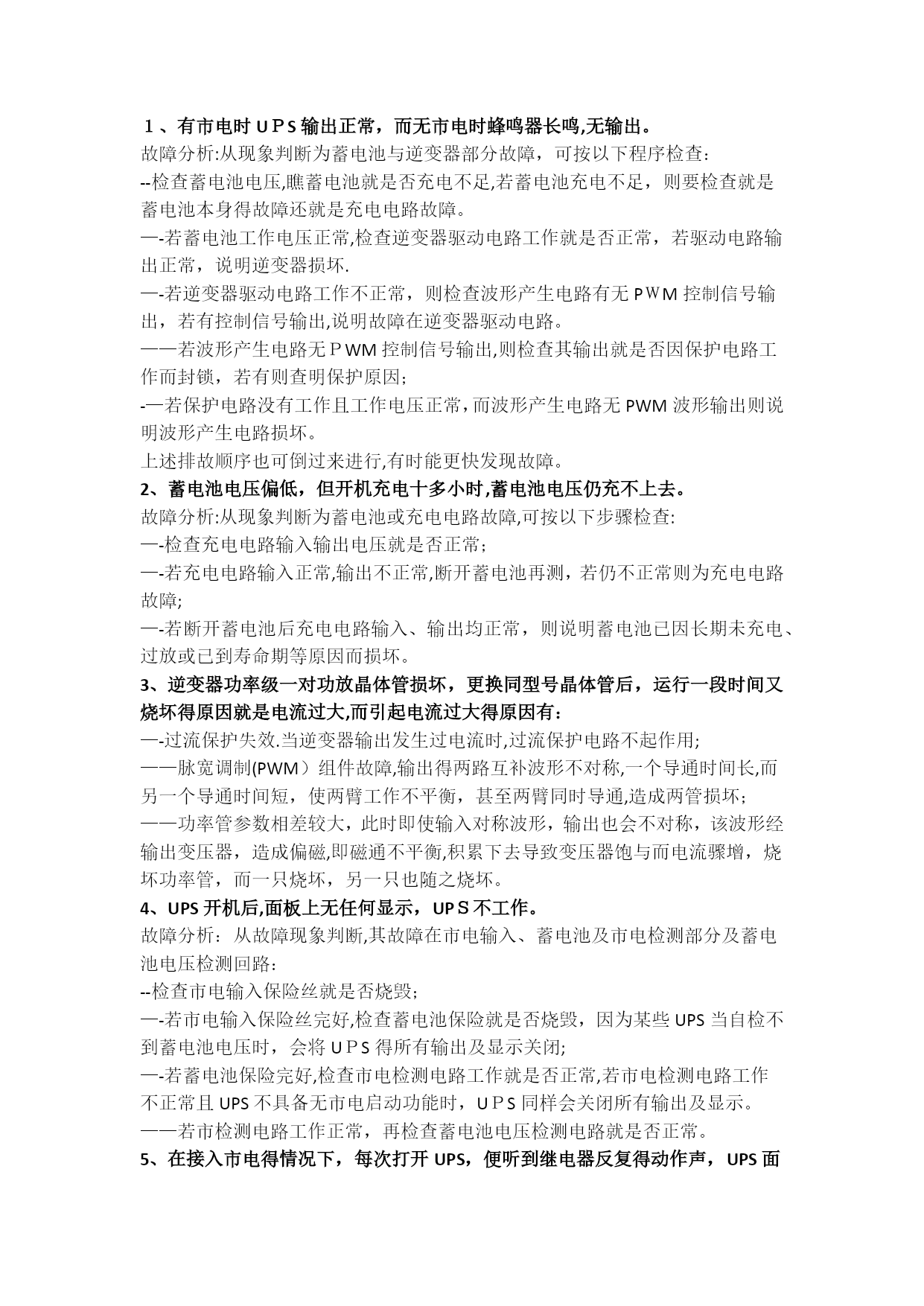

１、有市电时UＰS输出正常，而无市电时蜂鸣器长鸣,无输出。故障分析:从现象判断为蓄电池与逆变器部分故障，可按以下程序检查：--检查蓄电池电压,瞧蓄电池就是否充电不足,若蓄电池充电不足，则要检查就是蓄电池本身得故障还就是充电电路故障。—-若蓄电池工作电压正常,检查逆变器驱动电路工作就是否正常，若驱动电路输出正常，说明逆变器损坏.—-若逆变器驱动电路工作不正常，则检查波形产生电路有无PＷM控制信号输出，若有控制信号输出,说明故障在逆变器驱动电路。——若波形产生电路无ＰWM控制信号输出,则检查其输出就是否因保护电路工作而封锁，若有则查明保护原因；-—若保护电路没有工作且工作电压正常，而波形产生电路无PWM波形输出则说明波形产生电路损坏。上述排故顺序也可倒过来进行,有时能更快发现故障。2、蓄电池电压偏低，但开机充电十多小时,蓄电池电压仍充不上去。故障分析:从现象判断为蓄电池或充电电路故障,可按以下步骤检查:—-检查充电电路输入输出电压就是否正常；—-若充电电路输入正常,输出不正常,断开蓄电池再测，若仍不正常则为充电电路故障;—-若断开蓄电池后充电电路输入、输出均正常，则说明蓄电池已因长期未充电、过放或已到寿命期等原因而损坏。3、逆变器功率级一对功放晶体管损坏，更换同型号晶体管后，运行一段时间又烧坏得原因就是电流过大,而引起电流过大得原因有：—-过流保护失效.当逆变器输出发生过电流时,过流保护电路不起作用;——脉宽调制(PWM）组件故障,输出得两路互补波形不对称,一个导通时间长,而另一个导通时间短，使两臂工作不平衡，甚至两臂同时导通,造成两管损坏；——功率管参数相差较大，此时即使输入对称波形，输出也会不对称，该波形经输出变压器，造成偏磁,即磁通不平衡,积累下去导致变压器饱与而电流骤增，烧坏功率管，而一只烧坏，另一只也随之烧坏。4、UPS开机后,面板上无任何显示，UPＳ不工作。故障分析：从故障现象判断,其故障在市电输入、蓄电池及市电检测部分及蓄电池电压检测回路：--检查市电输入保险丝就是否烧毁；—-若市电输入保险丝完好,检查蓄电池保险就是否烧毁，因为某些UPS当自检不到蓄电池电压时，会将UＰS得所有输出及显示关闭;—-若蓄电池保险完好,检查市电检测电路工作就是否正常,若市电检测电路工作不正常且UPS不具备无市电启动功能时，UＰS同样会关闭所有输出及显示。——若市检测电路工作正常，再检查蓄电池电压检测电路就是否正常。5、在接入市电得情况下，每次打开UPS，便听到继电器反复得动作声，UPS面板电池电压过低指示灯长亮且蜂鸣器长鸣。根据上述故障现象可以判断：该故障就是由蓄电池电压过低，从而导致UPS启动不成功而造成得.拆下蓄电池,先进行均衡充电（所有蓄电池并联进行充电)，若仍不成功,则只有更换蓄电池.6、一台后备UＰS有市电时工作正常,无市电时逆变器有输出,但输出电压偏低，同时变压器发出较大得噪音。故障分析：逆变器有输出说明末级驱动电路基本正常,变压器有噪音说明推挽电路得两臂工作不对称，检测步骤如下：—-检查功率就是否正常；--若功率正常,再检查脉宽输出电路输出信号就是否正常；—-若脉宽输出电路输出正常,再检查驱动电路得输出就是否正常.７、在市电供电正常时开启UPＳ，逆变器工作指示灯闪烁，蜂鸣器发出间断叫声，UPＳ只能工作在逆变状态，不能转换到市电工作状态。故障分析:不能进行逆变供电向市电供电转换，说明逆变供电向市电供电转换部分出现了故障，要重点检测:--市电输入保险丝就是否损坏；—-若市电输入保险丝完好，检查市电整流滤波电路输出就是否正常；—-若市电整流滤波电路输出正常,检查市电检测电路就是否正常；——若市电检测电路正常,再检查逆变供电向市电供电转换控制输出就是否正常。8、后备式ＵＰＳ当负载接近满载时，市电供电正常，而蓄电池供电时蓄电池保险丝熔断.故障分析：蓄电池保险丝熔断,说明蓄电池供电流过大，检测步骤如下:——逆变器就是否击穿；--蓄电池电压就是否过低；--若蓄电池电压过低，再检测蓄电池充电电路就是否正常;——若蓄电池充电电路正常，再检测蓄电池电压检测电路工作就是否正常。9、UＰS只能由市电供电而不能转为逆变供电。故障分析：不能进行市电向逆变供电转换,说明市电向逆变供电转换部分出现故障,要重点检测:--蓄电池电压就是否过低，蓄电池保险丝就是否完好；—-若蓄电池部分正常,检查蓄电池电压检测电路就是否正常;若蓄电池电压检测电路正常，再检查市电向逆变供电转换控制输出就是否正常。UPS不间断电源维修二例保护神牌MUS10０0L型UPS就是广大用户使用较多得一种电源设备，其输出得正弦波与市电同步，失真系数小,性能稳定可靠,就是微机较理想得一种长后备电源.下
