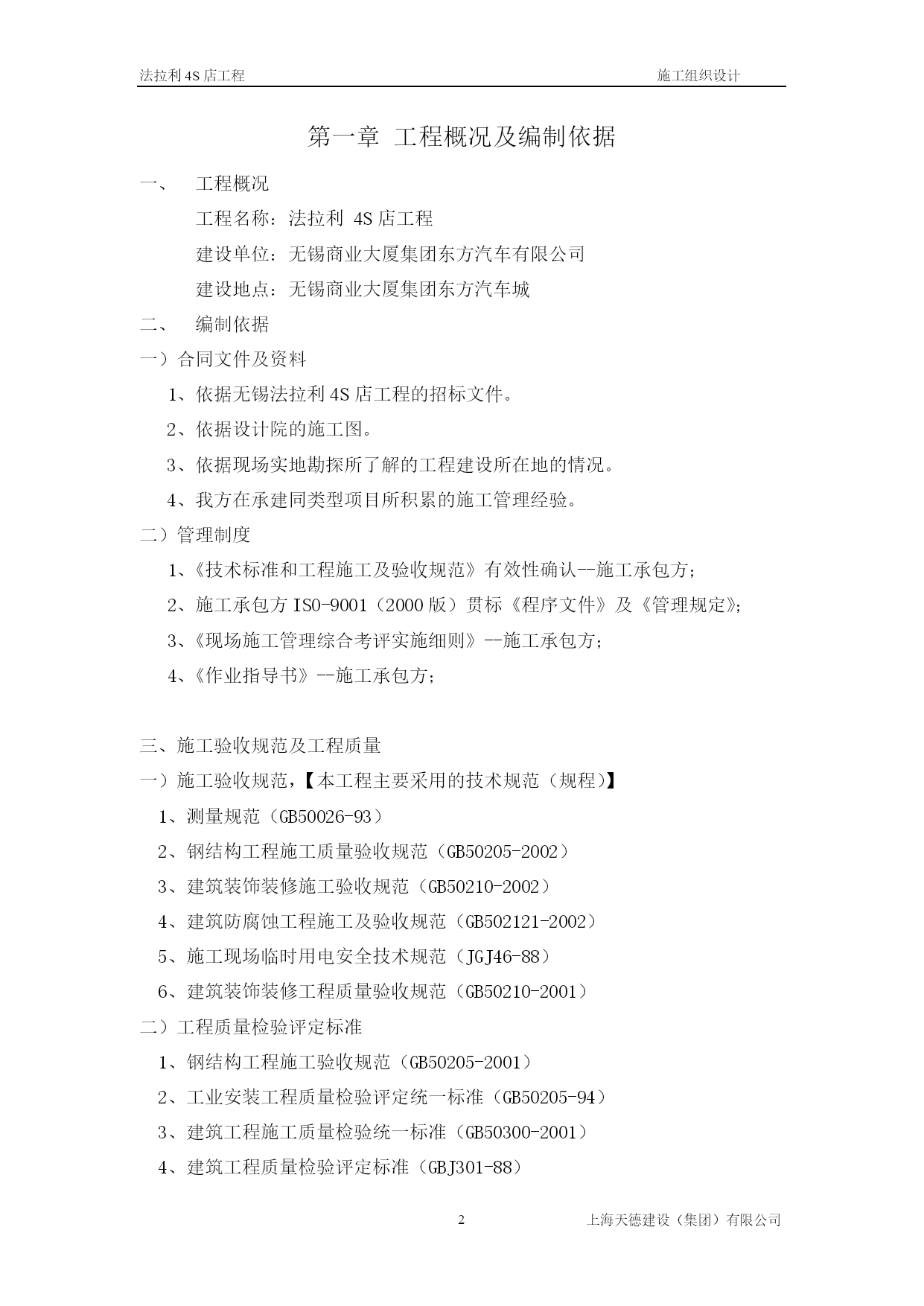

法拉利4S店工程施工组织设计上海天德建设（集团）有限公司PAGE\*MERGEFORMAT43法拉利4S店钢结构工程制作及安装施工组织设计编制人：审核人：审批人：编制单位：上海天德建设（集团）有限公司编制日期：2016年12月5日第一章工程概况及编制依据工程概况工程名称：法拉利4S店工程建设单位：无锡商业大厦集团东方汽车有限公司建设地点：无锡商业大厦集团东方汽车城编制依据一）合同文件及资料1、依据无锡法拉利4S店工程的招标文件。2、依据设计院的施工图。3、依据现场实地勘探所了解的工程建设所在地的情况。4、我方在承建同类型项目所积累的施工管理经验。二）管理制度1、《技术标准和工程施工及验收规范》有效性确认--施工承包方；2、施工承包方ISO-9001（2000版）贯标《程序文件》及《管理规定》；3、《现场施工管理综合考评实施细则》--施工承包方；4、《作业指导书》--施工承包方；三、施工验收规范及工程质量一）施工验收规范，【本工程主要采用的技术规范（规程）】1、测量规范（GB50026-93）2、钢结构工程施工质量验收规范（GB50205-2002）3、建筑装饰装修施工验收规范（GB50210-2002）4、建筑防腐蚀工程施工及验收规范（GB502121-2002）5、施工现场临时用电安全技术规范（JGJ46-88）6、建筑装饰装修工程质量验收规范（GB50210-2001）二）工程质量检验评定标准1、钢结构工程施工验收规范（GB50205-2001）2、工业安装工程质量检验评定统一标准（GB50205-94）3、建筑工程施工质量检验统一标准（GB50300-2001）4、建筑工程质量检验评定标准（GBJ301-88）5、工程测量成果检查验收和质量评定标准（YB9008-98）第二章工程总体设想施工总平面布置及管理根据法拉利4S店提供的总图，结合施工现场勘探，结合安排施工、办公及生活区域，以满足施工需要、缩紧施工用地为原则，按标化工地管理模式进行施工平面布置，做到整齐、整洁，有利文明施工、安全施工等为前提，充分利用场地现有条件，科学、合理地进行施工总平面图的位置。一）布置原则1、根据建筑施工标准化管理的有关规定和施工现场的有利条件，将施工生产区、办公区生活区分开设置，形成相对独立的施工生产、办公、生活环境；2、实施封闭施工，围绕基础施工，在有条件位置浇筑砼施工便道，以便施工机械布置、材料运输。并用1.8米高围护板作施工围护将施工生产区域和其他区域隔离。二）施工总平面布置施工总平面布置是施工组织的直观反映，在进行施工总平面布置时，按照初步设计要求沿将来形成正式道路的地方修建临时施工道路，便于材料、构件运输进场和供应。1、现场施工围护、大门设置现场施工根据施工现场标准化管理的要求，利用1.8米围护板作施工围护将施工生产区域和其他区域隔离。施工大门设置原则上结合施工现场实际情况，大门位置见平面布置图，并在大门旁设警卫室。在主要出入口设置七牌两图宣传牌，并按标准化管理的要求，设置标志旗杆，以体现我方施工管理形象，在ISO-9001（2000版）质量体系的指导下，全面实现施工现场标准化管理的目标。2、现场道路按照业主提供的总图，沿现场周围修筑一条施工主便道，临时道路的宽度为6米。其路面标高应比设计的道路基层高度略低，对施工期间的道路由专人负责管理，随时进行整修，严禁任何设备和材料在施工期间占用道路。3、供水现场施工用水根据业主指定的市政自来水接口接水管后，采用埋地敷设的形式分别接至各主要用水区域。现场施工用水的主干管采用Dg50的镀锌钢管沿现场四周布设，生产用的支管采用Dg20焊接钢管接至各用水点，生活用水管采用Dg20的镀锌钢管。在各支管驳接口均应安装阀门，注意日常的节约用水和保持施工现场的干燥。给水管的具体布置详见《临时用水、电平面布置图》。4、供电根据业主提供的供电点引入施工现场临时配电间，再根据具体施工用电量的大小，采用埋地、沿墙架空敷设的形式分别敷设至各主要施工用电点。施工现场实行分级配电，施工区和办公区用电应分开敷设。地面设置配电箱，再分发至用电处。根据工程负荷情况，安排分配原则。各配电箱设置重复接地装置，保障施工现场安全用电。在施工区域内分别设置镝灯（10KVA），用φ48钢管搭设固定灯架，解决现场夜间施工照明。5、办公、生产设施本工程施工工期要求相对较紧，施工区又远离市中心，故在安排施工现场临时办公设施时，必须同时安排施工现场临时生活设施，以解决施工人员日常工作、生活之需要，利于工程施工的顺利进行。6、施工临时设施根据施工生产的需要，在施工区域内分别设置施工现场仓
