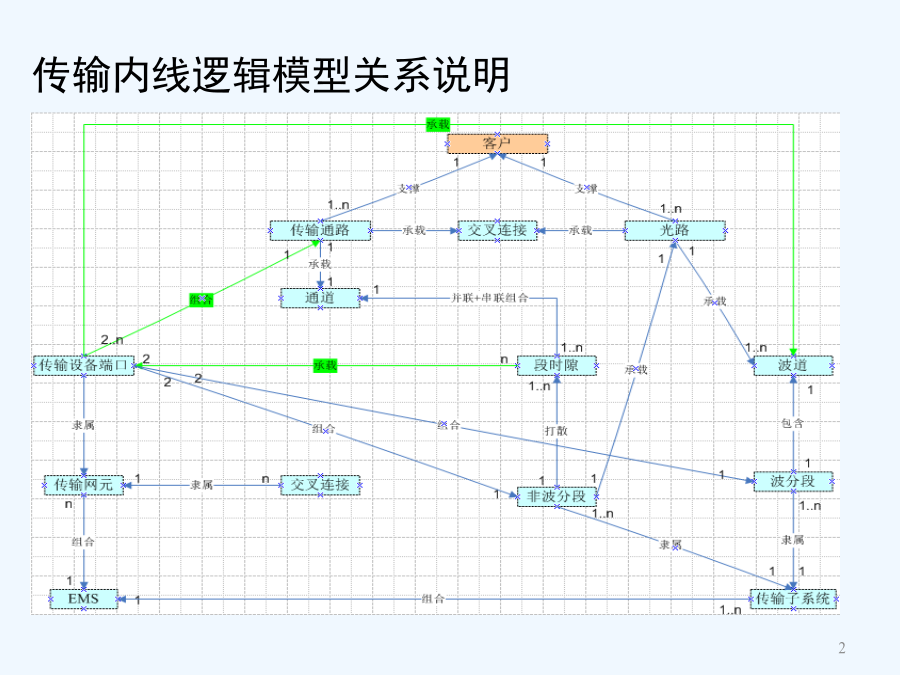

传输内线逻辑模型关系说明传输内线逻辑模型关系说明传输内线逻辑模型关系说明EMS,子网,SDH传输系统,WDM传输系统传输网元,机架,机框,机槽,单板,物理端口,DF架,DF模块,DF端子传输电路,MSTP电路,光路,通道,波道,电路路由段,电路路径段,波分段,非波分段,交叉连接,DDF端子连接信息表,ODF端子连接信息表,子网与网元归属对应关系,设备与配线架关联关系,时隙,段时隙,保护组,隧道,伪线综合机架,逻辑机架,逻辑机框,波分网元内部信号流,波分网元内部拓扑,以太网业务配置,以太网通道绑定一、传输子网二、传输系统三、传输网元命名四、电路五、机架六、机框七、单板八、端口九、光配线架、光配线架模块、光配线架端子十、数字配线架、数字配线架模块、数字配线架端子大家有疑问的，可以询问和交流2.微波传输系统命名格式3.非光缆、微波传输方式的传输系统的命名1.本地网SDH、WDM、PTN网元设备的命名建议如下：2.OLT设备命名格式如下：3.ONU设备命名格式如下：4.分光器POS设备命名格式如下：租用电路不再划分特殊电路序号字段，跟自建电路一起进行统一电路序号分配，但电路属性中增加出租方电路代号，出租方电路代号为必填项；互联互通电路属性中增加对方电路信息项(可选项，可以是电路代号或信息)；(4)电路后缀：表示电路的业务类别，参见附录A4。(5)如调度电路为波分电路，在电路名称尾部增加“λ”。(6)如调度电路为光纤电路，在电路名称尾部增加“F”。(7)如调度电路为PTN电路，在电路名称尾部增加“P”。(8)如调度电路为PON电路，在电路名称尾部增加“O”。(9)当一条电路的不同通道段采用不同的传输网络承载时，按“F>O>P>λ”的顺序确定后缀。(10)对于电路两端速率不同的电路，以速率较低的接口为接口类型。(11)调度电路为集团客户专线电路时，要求电路附带客户基本信息属性，专线电路信息属性参见附录A5[例]北京-武汉30N0008DDN,武汉市内的一条PTN承载的FE电路：长春街-营房村FE0001DCN/P,新牌坊站点内两个机房内的一条电路：新牌坊18楼-新牌坊20楼30N0002设备机柜（机架）命名如下：设备机柜子框命名如下：设备机盘命名如下：端口命名如下：1.光配线架（ODF）命名如下：2.光配线模块（ODM）命名如下：3.光配线端子命名如下：1.数字配线架（DDF）命名如下：2.数字配线模块（DDM）命名如下：3.数字配线端子命名如下：附A4：开放电路命名后缀注释附A4：开放电路命名后缀注释附A4：开放电路命名后缀注释附A7：传输采集命名组合附A7：传输采集命名组合
