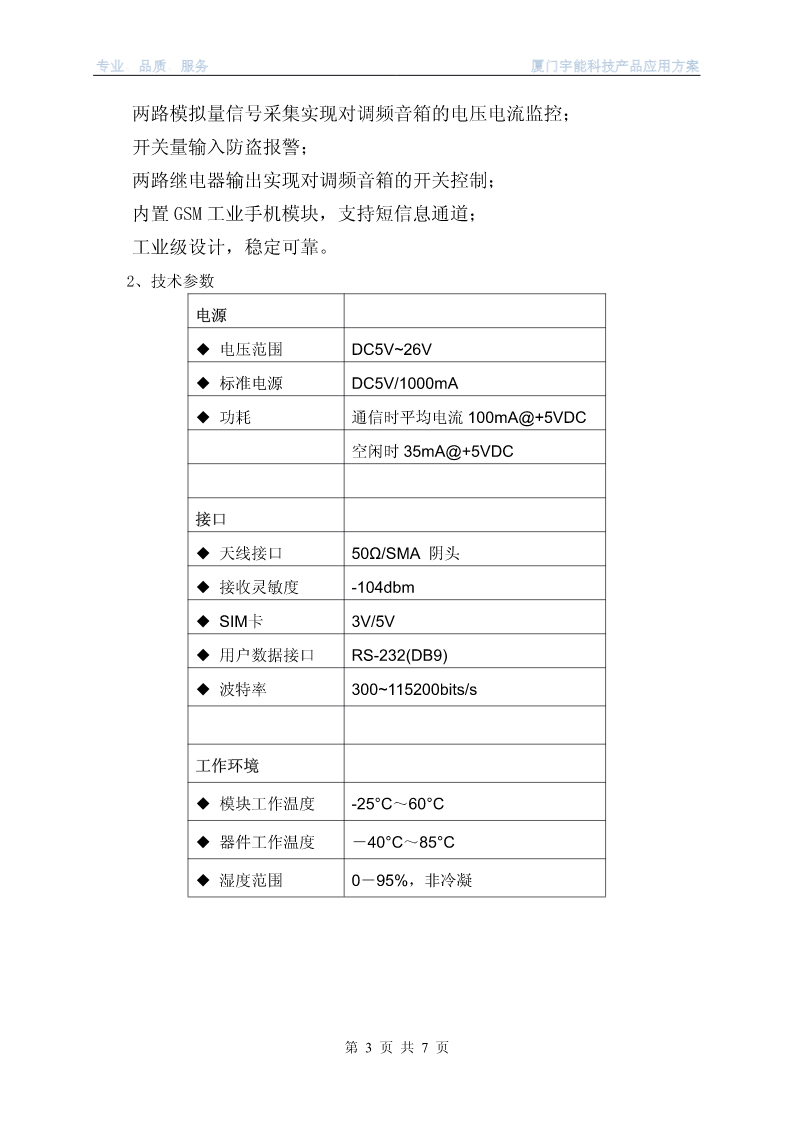

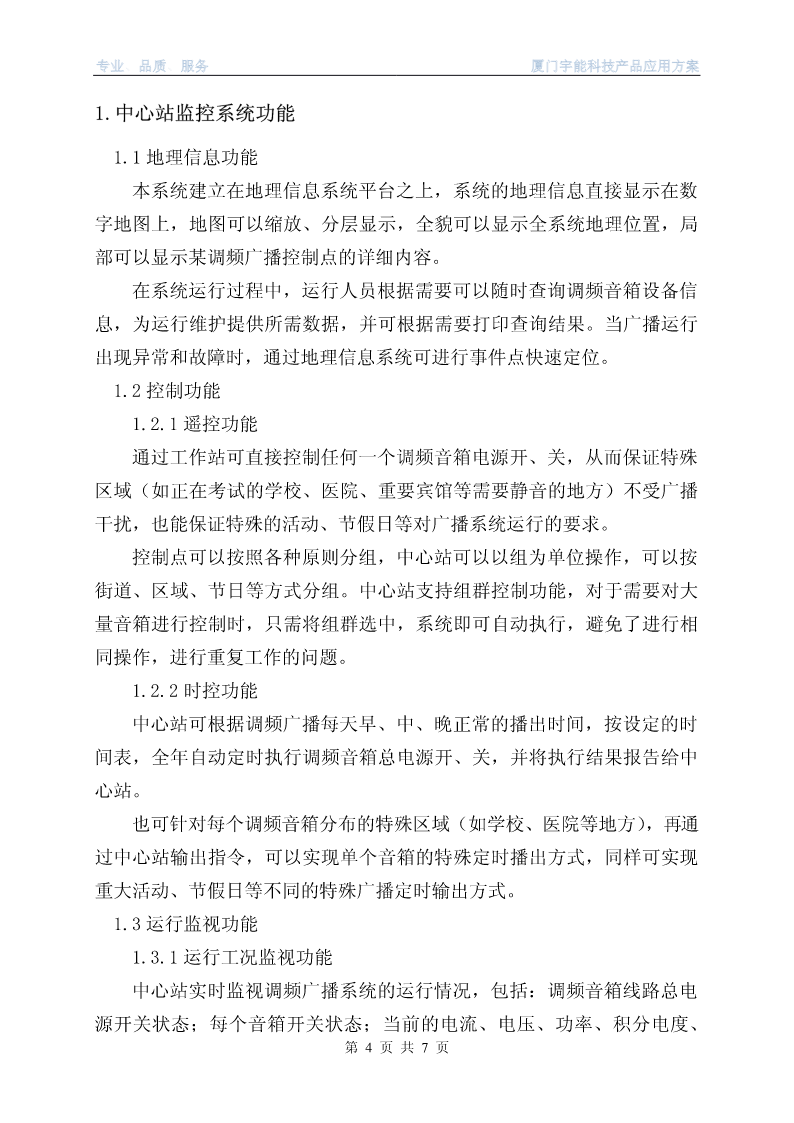

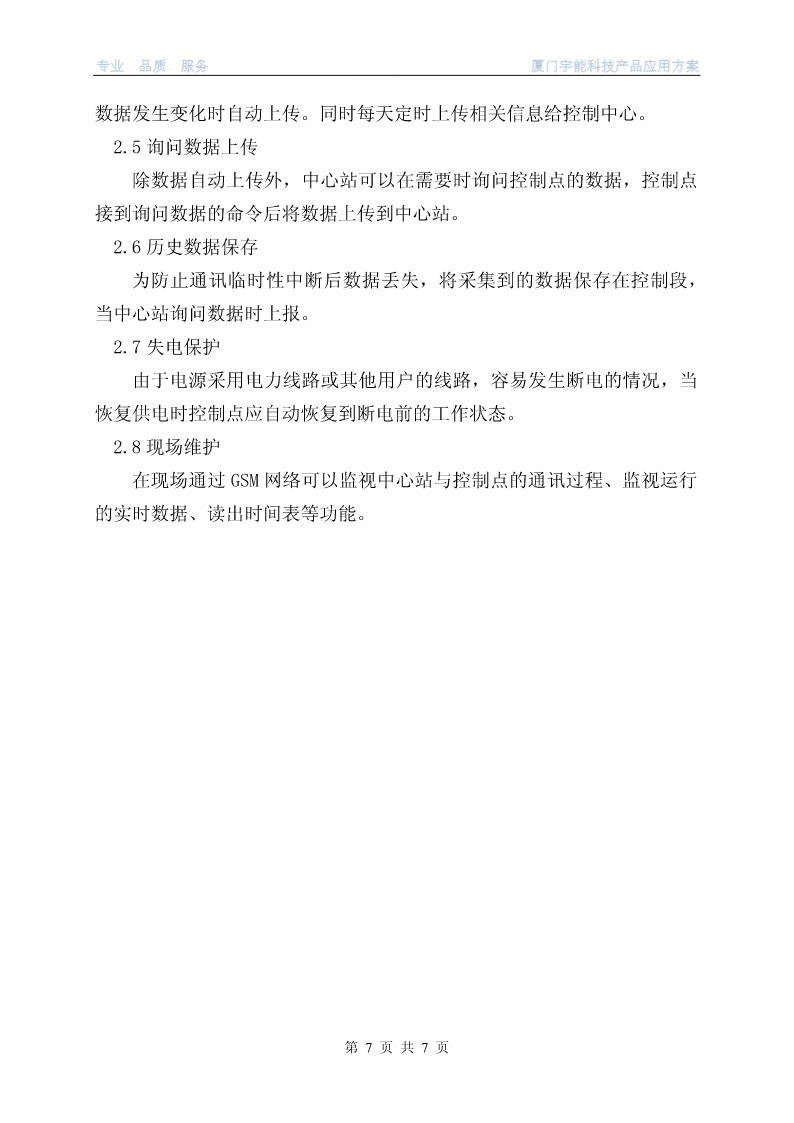

专业、品质、服务厦门宇能科技产品应用方案基于GIS平台的GSM广播监控系统一、方案介绍通过GSM网络，公共广播部门可将系统数据实时传递到集中监控中心，以实现对整个广播网络统一监控和数据采集管理。GSM网络可为广播监控管理部门提供简单高效的通信传输手段。在中心站可以随时监视每个调频音箱的运行情况。如：音箱工作是否正常；电压、电流、功率的实时数据；音箱电源开、音箱电源关、控制箱门打开、功率输出越限、电压电流越限等。中心站及时通知故障设备位置，为人员提供处理音箱故障参考数据、故障设备位置数据等资料。二、方案优点1、可以远程测控制通过GSM网络双向系统可以实现对终端设备进行远程控制，进行参数专业、品质、服务厦门宇能科技产品应用方案调整、开关等控制操作2、建设成本少由于采用GSM的无线公网平台，只需安装好设备就可以，不需要进行专门布线，前期投资少、见效快，后期升级、维护成本低；3、集抄范围广GSM覆盖范围广，只要在无线GSM网络的覆盖范围之内，都可以完成对数据的控制和管理。而且扩容无限制，接入地点无限制，能满足大范围地区的接入需求。4、通信费用低采用短信方式，运营成本低。三、系统组成系统由调频音箱，GSM监控终端，GSM网络，短信收发机，以及运行监控管理软件的计算机构成。管理中心计算机通过短信收发机和GSM监控终端，可以实时对调频音箱进行运行数据采集、开关控制等，GSM监控终端实时监控调频音箱，当调频音箱的运行参数超过或低于预先设置的参数值时，GSM监控终端将主动报警，以实现设备的可靠运行。四、GSM终端产品特性1、主要功能专业、品质、服务厦门宇能科技产品应用方案两路模拟量信号采集实现对调频音箱的电压电流监控；开关量输入防盗报警；两路继电器输出实现对调频音箱的开关控制；内置GSM工业手机模块，支持短信息通道；工业级设计，稳定可靠。2、技术参数电源◆电压范围DC5V~26V◆标准电源DC5V/1000mA◆功耗通信时平均电流100mA@+5VDC空闲时35mA@+5VDC接口◆天线接口50Ω/SMA阴头◆接收灵敏度-104dbm◆SIM卡3V/5V◆用户数据接口RS-232(DB9)◆波特率300~115200bits/s工作环境◆模块工作温度-25°C～60°C◆器件工作温度－40°C～85°C◆湿度范围0－95%，非冷凝五、监控中心管理软件专业、品质、服务厦门宇能科技产品应用方案1.中心站监控系统功能1.1地理信息功能本系统建立在地理信息系统平台之上，系统的地理信息直接显示在数字地图上，地图可以缩放、分层显示，全貌可以显示全系统地理位置，局部可以显示某调频广播控制点的详细内容。在系统运行过程中，运行人员根据需要可以随时查询调频音箱设备信息，为运行维护提供所需数据，并可根据需要打印查询结果。当广播运行出现异常和故障时，通过地理信息系统可进行事件点快速定位。1.2控制功能1.2.1遥控功能通过工作站可直接控制任何一个调频音箱电源开、关，从而保证特殊区域（如正在考试的学校、医院、重要宾馆等需要静音的地方）不受广播干扰，也能保证特殊的活动、节假日等对广播系统运行的要求。控制点可以按照各种原则分组，中心站可以以组为单位操作，可以按街道、区域、节日等方式分组。中心站支持组群控制功能，对于需要对大量音箱进行控制时，只需将组群选中，系统即可自动执行，避免了进行相同操作，进行重复工作的问题。1.2.2时控功能中心站可根据调频广播每天早、中、晚正常的播出时间，按设定的时间表，全年自动定时执行调频音箱总电源开、关，并将执行结果报告给中心站。也可针对每个调频音箱分布的特殊区域（如学校、医院等地方），再通过中心站输出指令，可以实现单个音箱的特殊定时播出方式，同样可实现重大活动、节假日等不同的特殊广播定时输出方式。1.3运行监视功能1.3.1运行工况监视功能中心站实时监视调频广播系统的运行情况，包括：调频音箱线路总电源开关状态；每个音箱开关状态；当前的电流、电压、功率、积分电度、专业、品质、服务厦门宇能科技产品应用方案故障率等；据此值班人员可以判断音箱工作是否正常，及时发现、处理问题。1.3.2故障监视、报警功能通过分析所采集到的数据，给运行人员反馈设备运行状况，提高处理事故效率。设备在出现故障或系统异常（如故障率低于限值、电源点失电、音箱功率输出异常、电压电流越线等）时立即向中心站报警，报警以声音来提醒值班人员注意，同时在主界面上推相应报警区域、信息的画面。采用文字窗口和地理信息相结合的模
