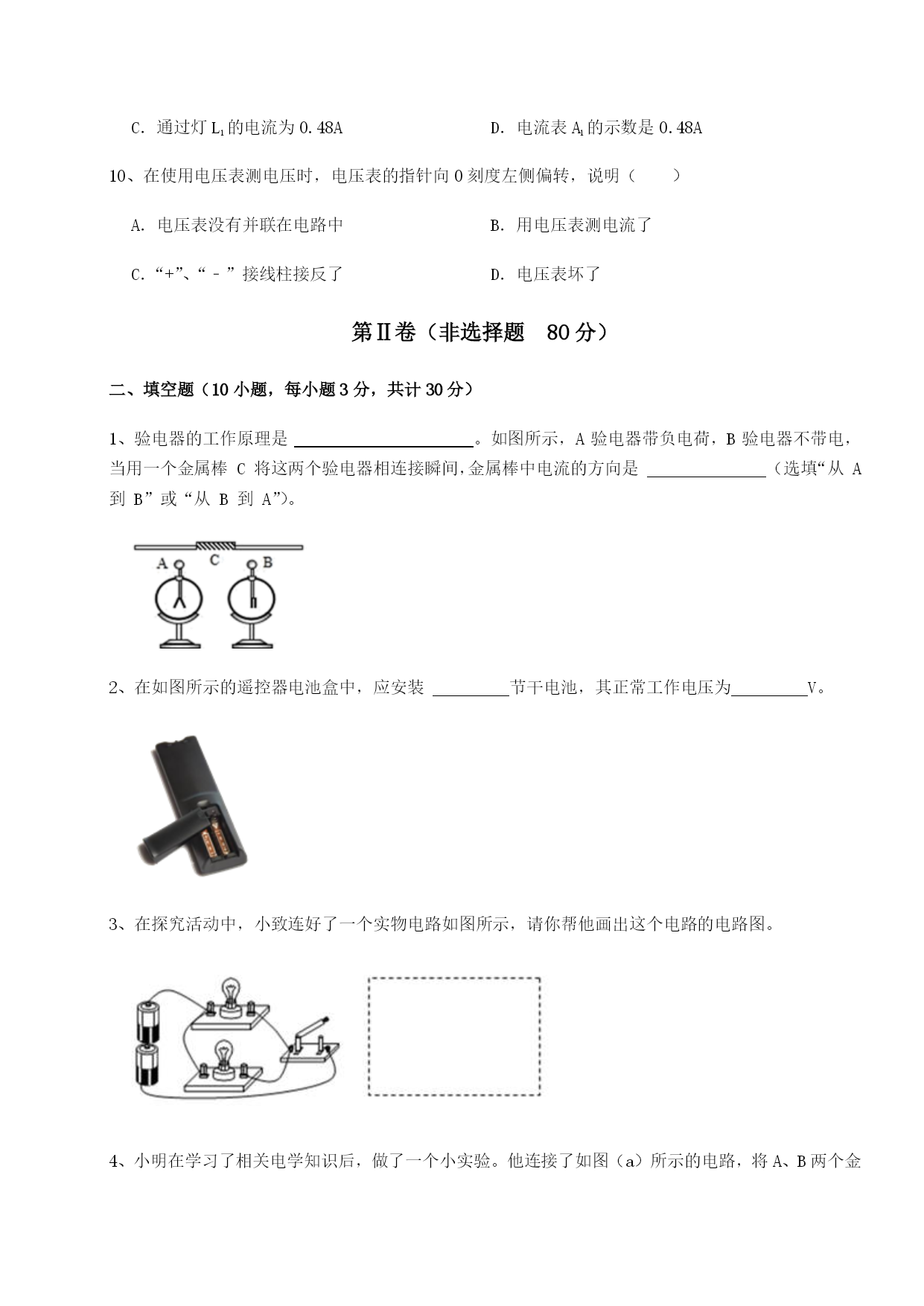

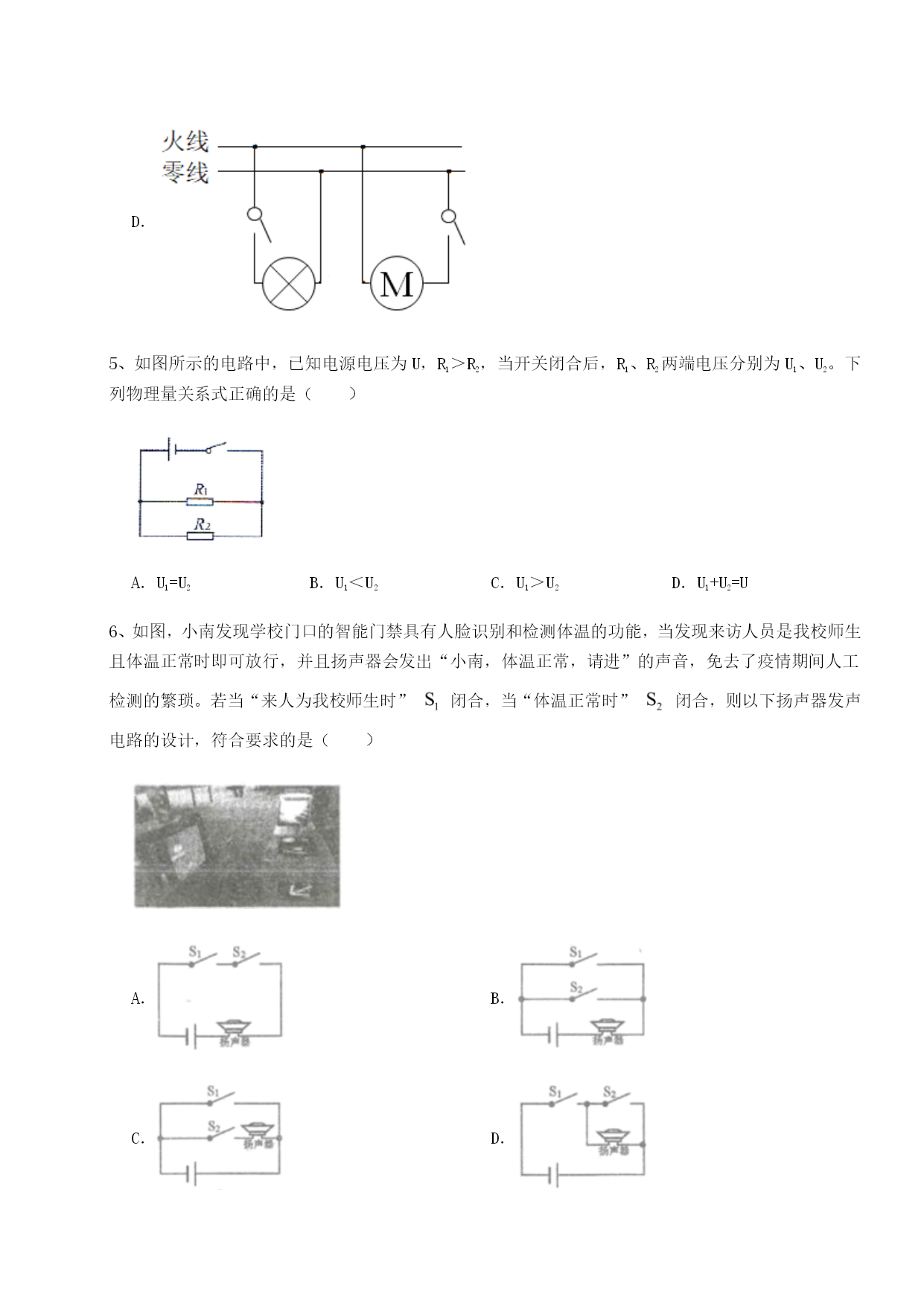

河南周口淮阳第一高级中学北师大版物理九年级第十一章简单电路专项练习考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、下列说法中正确的是（）A．原子内原子核带负电，核外电子带正电B．导体容易导电是因为内部有大量的自由电荷C．自由电子定向移动的方向为电流的方向D．给充电宝充电是将化学能转化为电能2、下列描述符合实际的是（）A．手机正常工作的电流约为10AB．家用电冰箱正常工作电流约10mAC．对人体的安全电压为36VD．一节干电池的电压为1.5V3、为保证司乘人员的安全，轿车上设有安全带未系提示系统。当人坐在座椅上时，开关S自动闭合。若未系安全带，则开关S1断开，仪表盘上的指示灯亮；若系上安全带，则开关S1闭合，指示灯灭。图中设计最合理的电路图是（）A．B．C．D．4、下列家庭电路设计中，既满足电灯和换气扇能独立工作，又符合安全用电要求的是（）A．B．C．D．5、如图所示的电路中，已知电源电压为U，R1＞R2，当开关闭合后，R1、R2两端电压分别为U1、U2。下列物理量关系式正确的是（）A．U1=U2B．U1＜U2C．U1＞U2D．U1+U2=U6、如图，小南发现学校门口的智能门禁具有人脸识别和检测体温的功能，当发现来访人员是我校师生且体温正常时即可放行，并且扬声器会发出“小南，体温正常，请进”的声音，免去了疫情期间人工检测的繁琐。若当“来人为我校师生时”闭合，当“体温正常时”闭合，则以下扬声器发声电路的设计，符合要求的是（）A．B．C．D．7、如图所示电路图中，能用电压表正确测出灯泡L1俩端电压的是（）A．B．C．D．8、如图是小红在测量小灯泡电功率时连接实验器材的情况其中错误的是（）A．电流表没有串联接入电路中B．电压表没有与灯泡并联C．滑动变阻器的接线柱的连接D．开关没有串联接入电路中9、在如图甲所示的电路中，闭合开关S后，两个灯泡都能发光，电流表A1A2的指针均在下图所示的位置，则下列说法中正确的是（）A．电流表A2的示数2.4AB．通过灯L1的电流为1.92AC．通过灯L1的电流为0.48AD．电流表A1的示数是0.48A10、在使用电压表测电压时，电压表的指针向0刻度左侧偏转，说明（）A．电压表没有并联在电路中B．用电压表测电流了C．“+”、“﹣”接线柱接反了D．电压表坏了第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、验电器的工作原理是。如图所示，A验电器带负电荷，B验电器不带电，当用一个金属棒C将这两个验电器相连接瞬间，金属棒中电流的方向是（选填“从A到B”或“从B到A”）。2、在如图所示的遥控器电池盒中，应安装节干电池，其正常工作电压为V。3、在探究活动中，小致连好了一个实物电路如图所示，请你帮他画出这个电路的电路图。4、小明在学习了相关电学知识后，做了一个小实验。他连接了如图（a）所示的电路，将A、B两个金属夹接触时，闭合开关S灯泡正常发光。接着他将C、D两个完全相同的石墨棒放置在装有纯净水的烧杯中，如图（b）所示，并把A、B两个金属夹分别夹在石墨棒上端，闭合开关S发现小灯泡不发光。当在装有适量纯净水的烧杯中放入少量盐并轻轻搅拌后灯泡发出微弱的光，请你分析：①没有放盐时，灯泡不发光说明：；②写出增加灯泡亮度的方法并说明理由：。5、ipad的彩色液晶显示屏上面极易“落”满灰尘，是因为带电体具有轻小物体的性质；使用一段时间后，机壳会发烫，这是因为内部元件使用过程中将能转化为内能。6、如图所示，通过改变S1、S2、S3的通断可以改变电路的连接方式。要使灯L1和灯L2串联，应；要使灯L1和灯L2并联，应。（填开关的闭合情况）7、被甲材料摩擦过的乙棒与被丝绸摩擦过的玻璃棒相互排斥。则乙棒带电荷，是因为乙棒在摩擦过程中电子。8、旋转式风扇调速器及其结构如图所示，金属滑片ab可以绕中心O转动，转动过程中a端分别接触“0~5”挡位的金属片，另一端b与“0”挡位的金属片或与弧形铜片紧密接触，不同挡位接入电路的电阻不同，与电动机串联的电阻越大，电动机转速越慢。当滑片a端转到“”挡位时，风扇处于关闭状态；滑片转到“”挡位时，风扇转速最快（以上两空均选填“0~5”中的挡位数字
