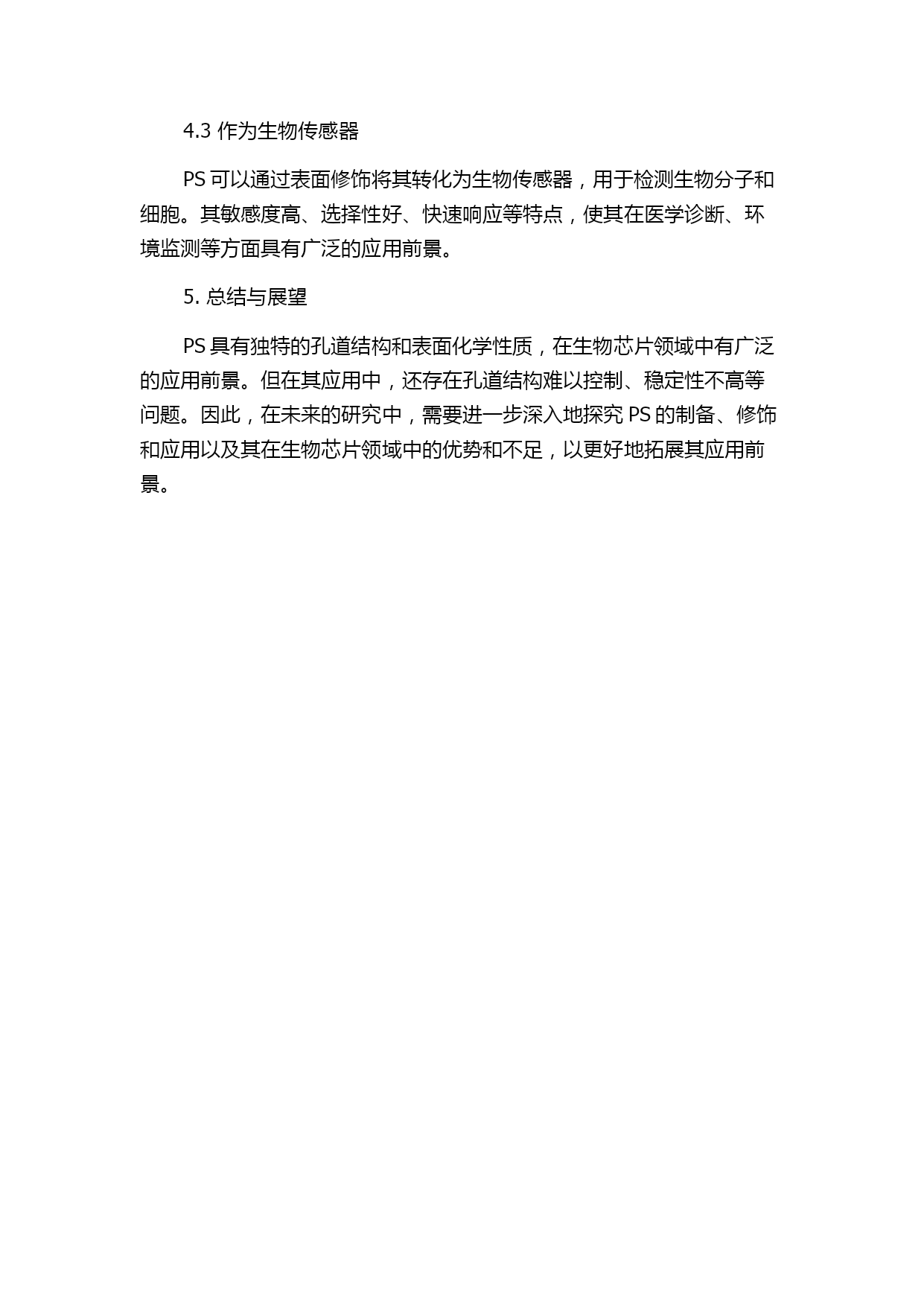

多孔硅的制备、修饰及其在生物芯片领域的应用的中期报告中期报告摘要:本报告介绍了多孔硅(PS)的制备、修饰及其在生物芯片领域的应用。首先介绍了几种制备PS的方法,并简述了其原理和优缺点。然后介绍了PS的表面修饰方法,包括化学修饰和生物修饰等。最后,介绍了PS在生物芯片领域的应用,包括作为基质载体、作为分离材料和作为生物传感器等方面的应用,并简述了其优势和不足。关键词:多孔硅;制备;修饰;生物芯片;应用1.引言多孔硅(PS)是一种有序孔道结构的微纳米材料,由于其独特的光学性质、物理性质和化学性质,在生物医学领域中得到了广泛的应用。PS具有大特殊表面积、孔道结构可调、生物相容性高等特点,因此在生物芯片领域中有广泛的应用和前景。本报告主要介绍PS的制备、修饰及其在生物芯片领域的应用。2.PS的制备目前,有许多种制备PS的方法,其中最常用的是电化学腐蚀法和化学腐蚀法。以下分别介绍这两种方法。2.1电化学腐蚀法电化学腐蚀法是通过电解溶液中的硅片制备PS。首先,在硅片表面涂上金属或光阴极,然后将硅片浸泡在电解质溶液中,施加电压使其发生电解,硅片表面被氧化,产生极化层和CO2气泡在硅片表面,进而产生孔道结构。电化学腐蚀法制备PS的优点是制备成本低,孔结构有序、孔径可调等。但其缺点是制备多孔硅的速度比较慢。2.2化学腐蚀法化学腐蚀法是利用酸碱溶液将硅片腐蚀成具有孔道结构的多孔硅。通过控制溶液pH值和腐蚀时间,可以调节孔径和孔道结构。化学腐蚀法制备PS的优点是制备速度快,孔径可调,且可制备大面积的多孔硅。但其缺点是孔道结构难以控制,孔径分布不均匀等。3.PS的表面修饰为了进一步扩展PS的应用,需要对其进行表面修饰。常用的表面修饰方法包括化学修饰和生物修饰等。3.1化学修饰化学修饰是通过化学方法将有机分子和PS表面进行共价键结合。化学修饰可使PS与其他材料相结合,增强其稳定性和应用范围。化学修饰的常用方法包括硅烷化、羧基化、胺基化等。3.2生物修饰生物修饰是通过将生物分子(如抗体、DNA等)与PS表面进行共价键结合来探测生物分子和细胞。生物修饰使PS具有了与生物分子和细胞相互作用的能力。4.PS在生物芯片领域的应用由于PS独特的孔道结构和表面修饰的可能性,使其在生物芯片领域中有广泛应用。以下介绍了PS在生物芯片中的应用。4.1作为基质载体PS可以作为基质载体,用于制备生物芯片。利用PS成像,可以对细胞与生物分子之间的相互作用进行研究。4.2作为分离材料PS可以通过调节其孔径大小和孔道结构,实现对生物分子的分离,如对DNA、蛋白质、细胞等的分离和纯化,并可广泛应用于药物筛选、生物分子检测等。4.3作为生物传感器PS可以通过表面修饰将其转化为生物传感器,用于检测生物分子和细胞。其敏感度高、选择性好、快速响应等特点,使其在医学诊断、环境监测等方面具有广泛的应用前景。5.总结与展望PS具有独特的孔道结构和表面化学性质,在生物芯片领域中有广泛的应用前景。但在其应用中,还存在孔道结构难以控制、稳定性不高等问题。因此,在未来的研究中,需要进一步深入地探究PS的制备、修饰和应用以及其在生物芯片领域中的优势和不足,以更好地拓展其应用前景。
