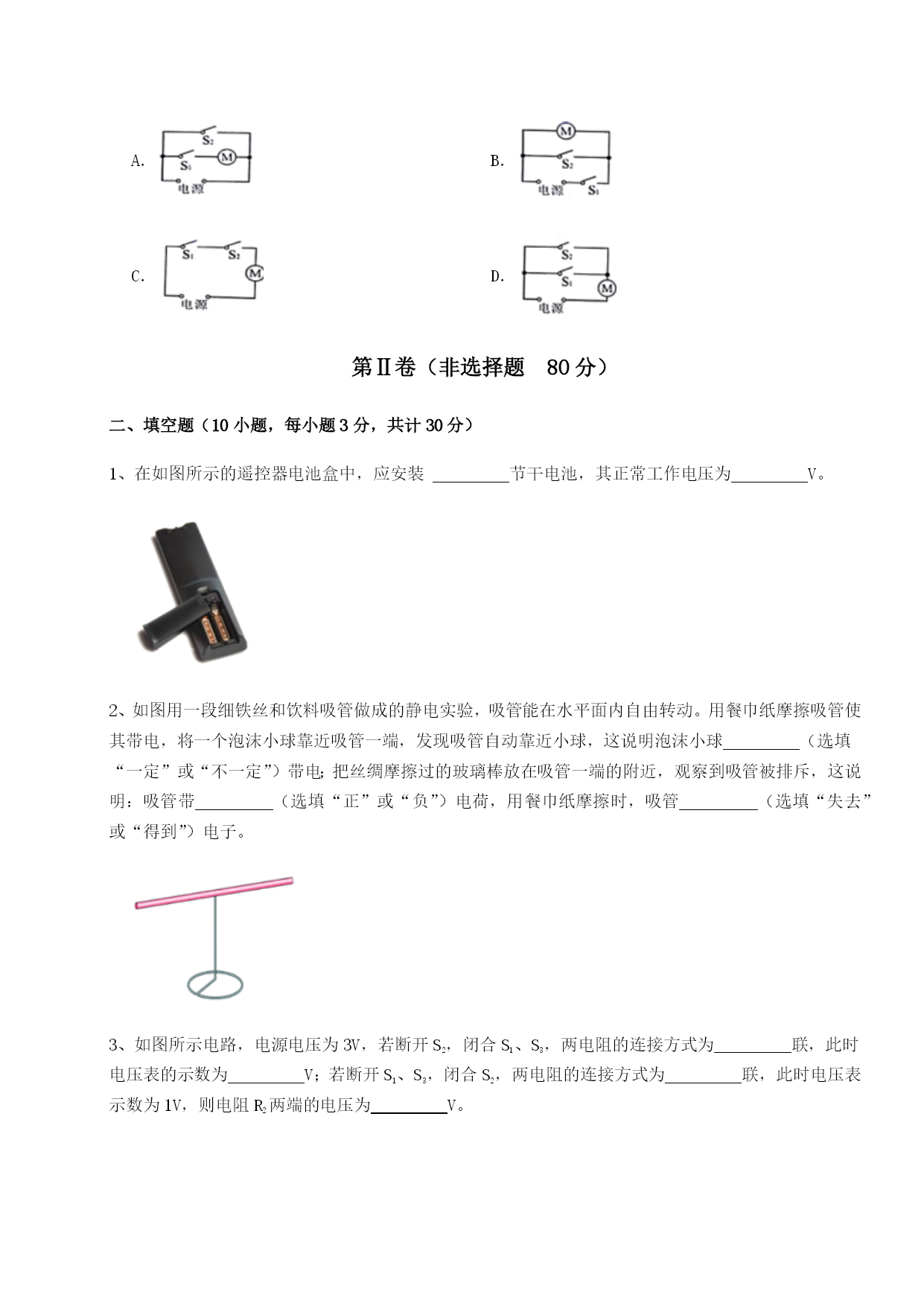

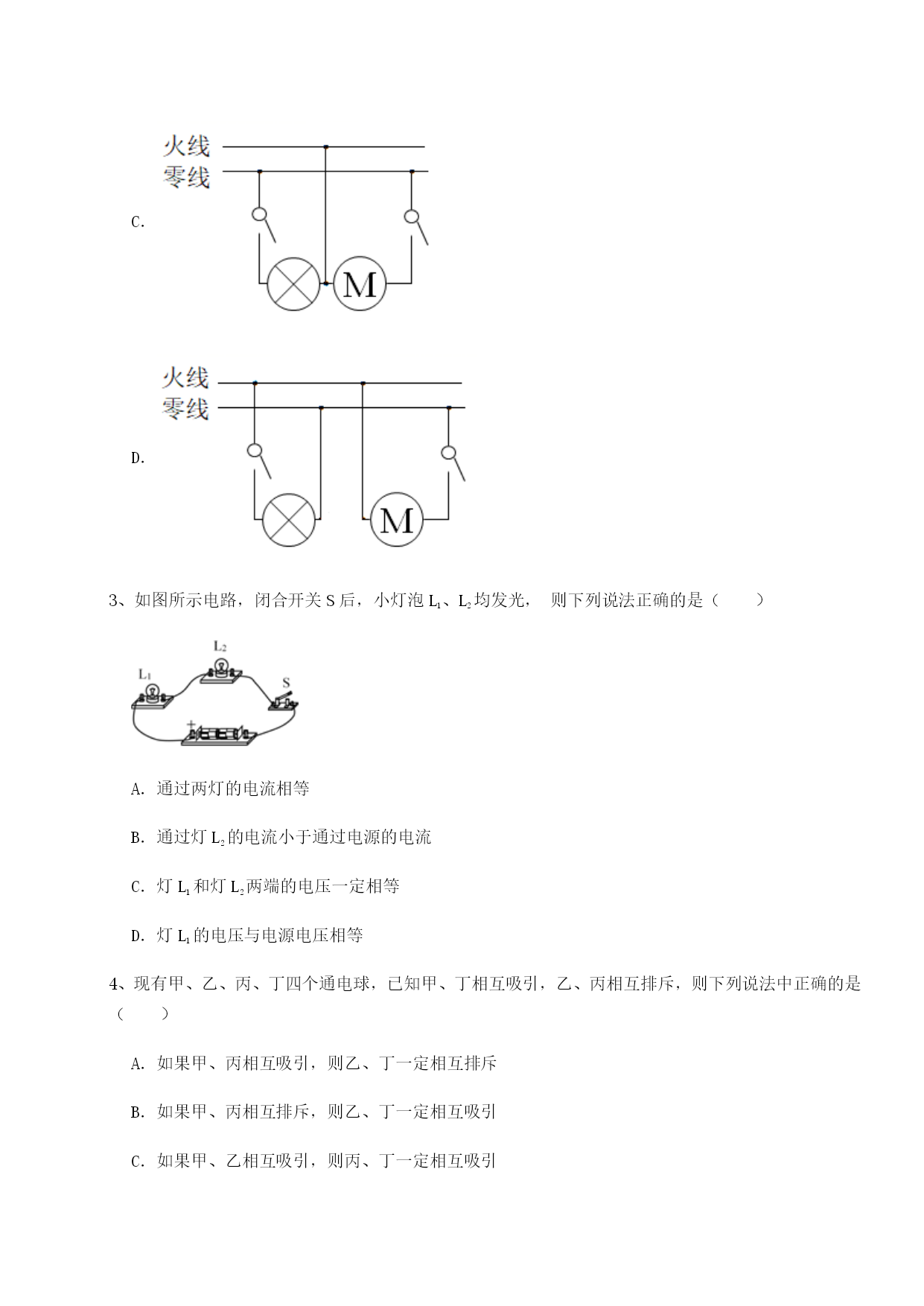

福建福州屏东中学北师大版物理九年级第十一章简单电路必考点解析考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、2021年7月24日，东京奥运会女子重剑个人决赛中我国选手孙一文战胜对手获得冠军。击剑比赛中当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮。反之，当乙击中甲时，甲方指示灯亮，下列电路符合要求是（）A．B．C．D．2、下列家庭电路设计中，既满足电灯和换气扇能独立工作，又符合安全用电要求的是（）A．B．C．D．3、如图所示电路，闭合开关S后，小灯泡L1、L2均发光，则下列说法正确的是（）A．通过两灯的电流相等B．通过灯L2的电流小于通过电源的电流C．灯L1和灯L2两端的电压一定相等D．灯L1的电压与电源电压相等4、现有甲、乙、丙、丁四个通电球，已知甲、丁相互吸引，乙、丙相互排斥，则下列说法中正确的是（）A．如果甲、丙相互吸引，则乙、丁一定相互排斥B．如果甲、丙相互排斥，则乙、丁一定相互吸引C．如果甲、乙相互吸引，则丙、丁一定相互吸引D．如果甲、乙相互排斥，则丙、丁一定相互排斥5、如图为封闭小区常见的智能门禁系统，住户可以通过刷卡或人脸识别进入小区。当门禁系统接通电源后，指示灯发光。住户刷卡或人脸识别成功时（相当于分别闭合对应的开关），电动机工作，控制门打开。下列关于门禁系统的简化电路设计合理的是（）A．B．C．D．6、如图所示，当人触摸科技馆内“静电球”时，头发便会飘起来，形成“怒发冲冠”的现象。关于这个现象的说法错误的是（）A．手必须与“静电球”的外壳不断摩擦起电B．散开的头发带的一定是同种电荷C．在干燥的环境中完成这个实验会更容易D．脚与大地之间必须用绝缘体隔离7、在如图所示的各电路中，开关闭合后，两盏小灯泡都能发光的是（）A．B．C．D．8、关于静电现象，下列说法中确的是（）A．因为带电体有吸引轻小物体的性质，摩擦后的梳子能吸引细水流B．细线悬挂的两个泡沫小球互相吸引，则两小球一定带有异种电荷C．用毛皮摩擦过的橡胶棒会带上负电，在这过程中橡胶棒失去了电子D．验电器是利用异种电荷互相吸引的原理制成9、在图甲所示的电路图中，闭合开关后，电流表A1和A2的示数分别如图乙和图丙所示，则通过小灯泡L2的电流为（）A．0.2AB．0.4AC．0.6AD．1A10、某品牌滚筒洗衣机，筒门处有开关S1，筒门关闭时S1闭合，筒门打开时S1断开。筒门开关S1和控制开关S2必须同时闭合时，洗衣机才能工作。下列符合要求的电路图是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、在如图所示的遥控器电池盒中，应安装节干电池，其正常工作电压为V。2、如图用一段细铁丝和饮料吸管做成的静电实验，吸管能在水平面内自由转动。用餐巾纸摩擦吸管使其带电，将一个泡沫小球靠近吸管一端，发现吸管自动靠近小球，这说明泡沫小球（选填“一定”或“不一定”）带电；把丝绸摩擦过的玻璃棒放在吸管一端的附近，观察到吸管被排斥，这说明：吸管带（选填“正”或“负”）电荷，用餐巾纸摩擦时，吸管（选填“失去”或“得到”）电子。3、如图所示电路，电源电压为3V，若断开S2，闭合S1、S3，两电阻的连接方式为联，此时电压表的示数为V；若断开S1、S3，闭合S2，两电阻的连接方式为联，此时电压表示数为1V，则电阻R2两端的电压为V。4、如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知盐水电池的电压为V。5、如图是电阻A和B的I—U图像。若把二者并联后接入电路中，当通过电阻B的电流是0.2A时，通过电阻A的电流是A，若把二者串联后接入某电路，当通过电阻A的电流为0.3A，电阻B两端的电压是V.6、如图所示，用两节新干电池作电源，电路无连接故障，闭合开关后，电压表的示数为（选填“1.5”“3”或“0”）V，小电灯（选填“能”或“不能”）正常发光。7、如图所示是工厂、加油站里常见的静电清除杆。当工人进行静电清除时，只需站在杆旁手摸清除杆顶部的黑色圆球即可，清除杆顶部的黑色圆球是（选填“导体”或“绝缘体”），若人体带
