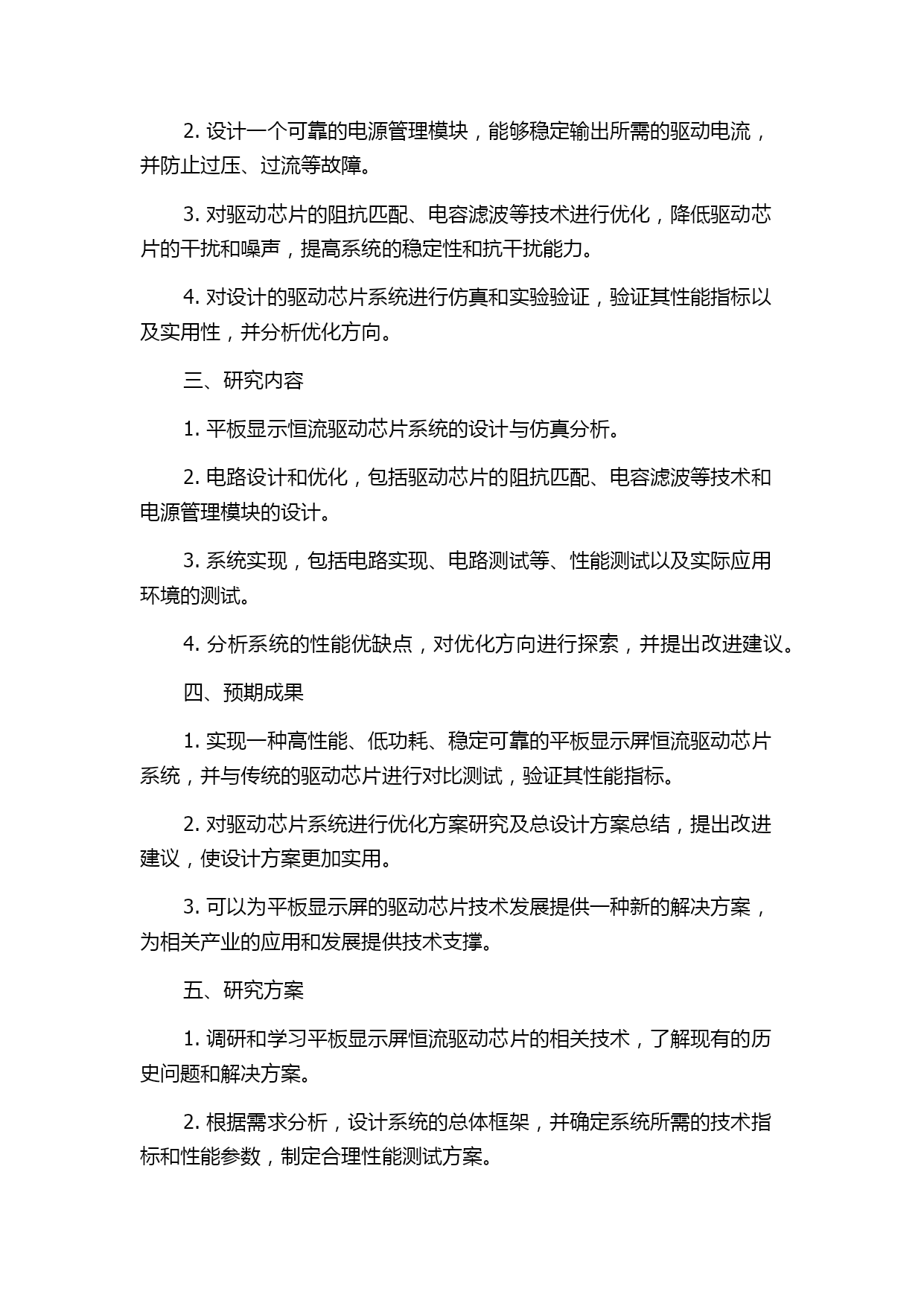

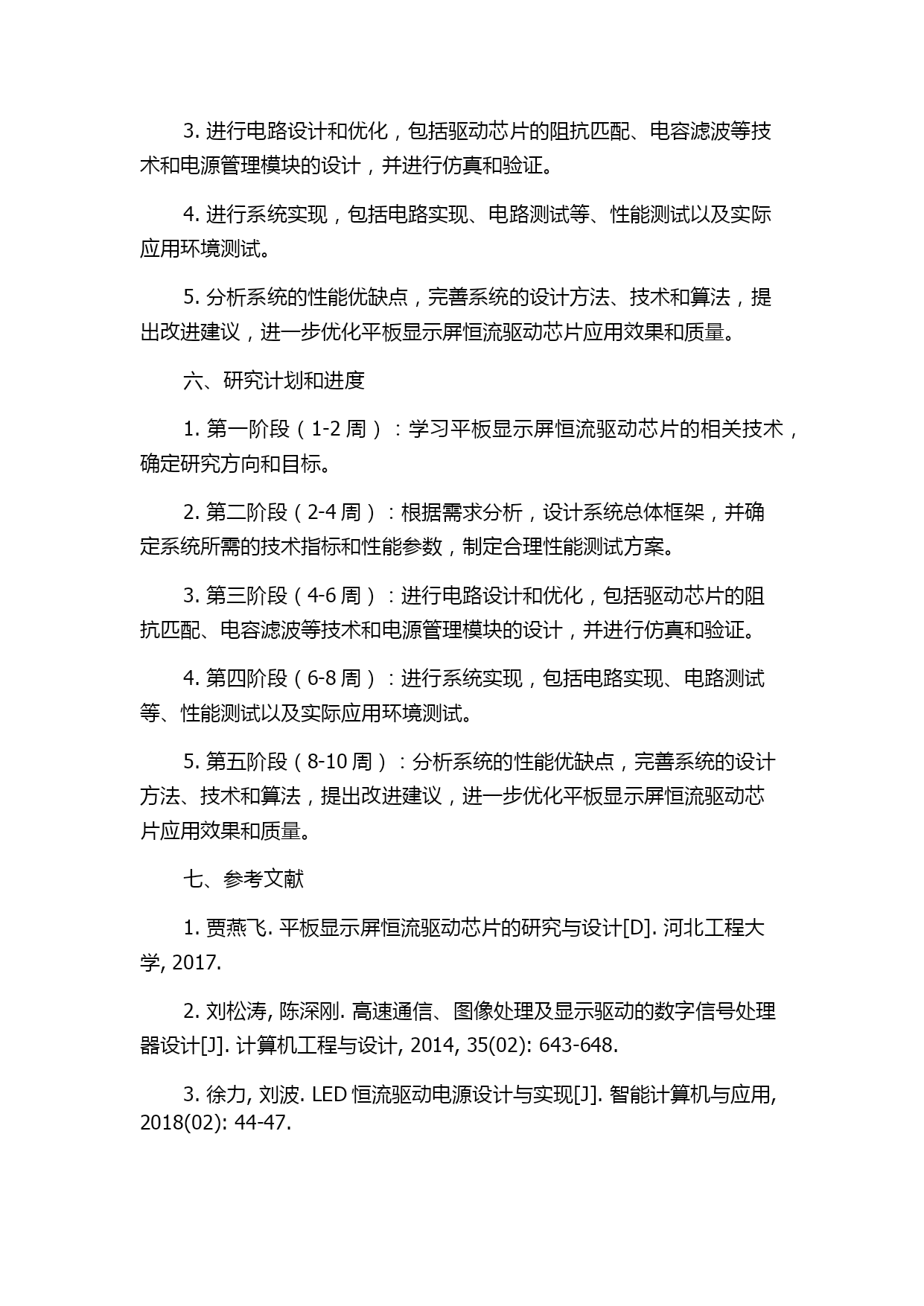

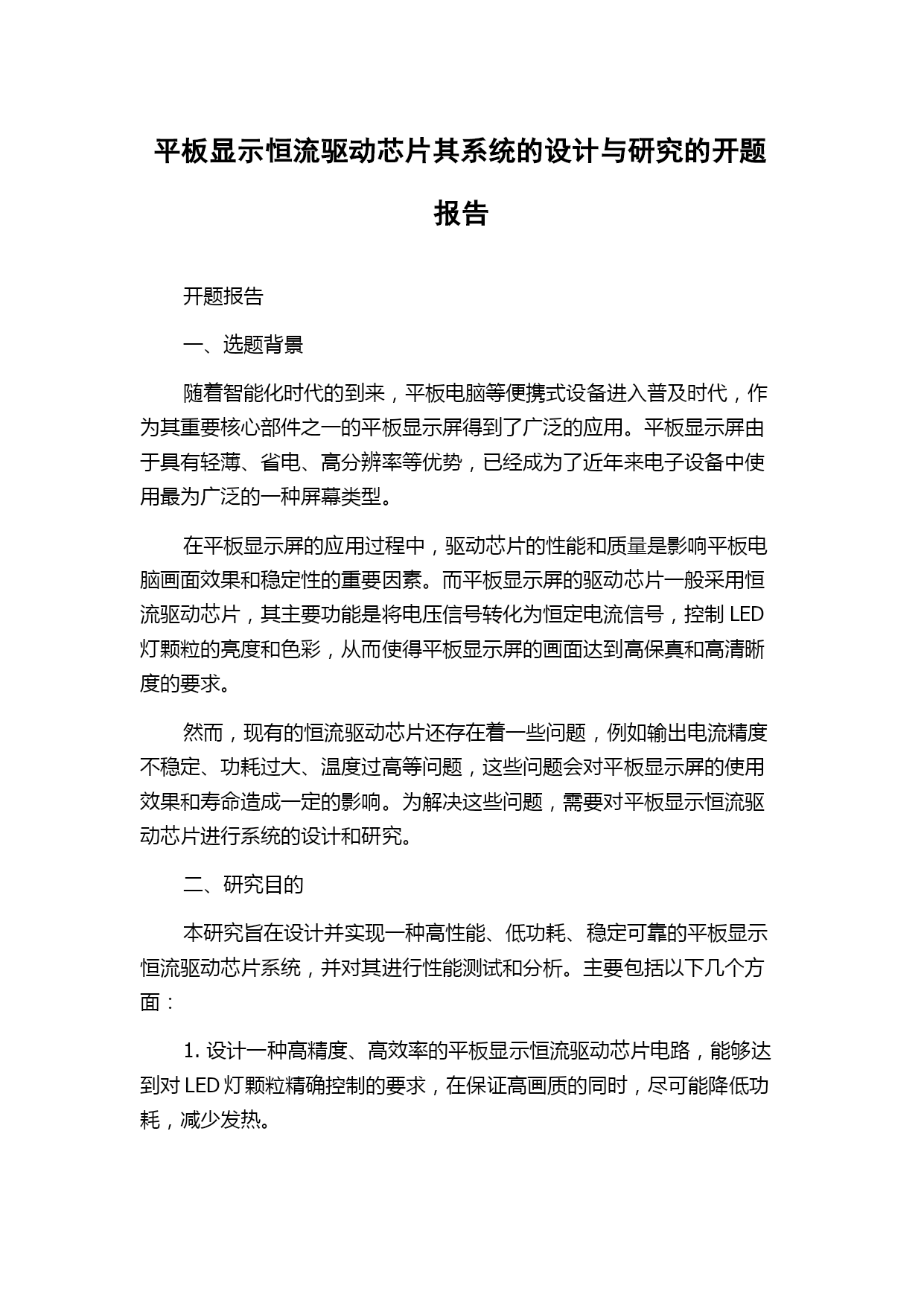

平板显示恒流驱动芯片其系统的设计与研究的开题报告开题报告一、选题背景随着智能化时代的到来,平板电脑等便携式设备进入普及时代,作为其重要核心部件之一的平板显示屏得到了广泛的应用。平板显示屏由于具有轻薄、省电、高分辨率等优势,已经成为了近年来电子设备中使用最为广泛的一种屏幕类型。在平板显示屏的应用过程中,驱动芯片的性能和质量是影响平板电脑画面效果和稳定性的重要因素。而平板显示屏的驱动芯片一般采用恒流驱动芯片,其主要功能是将电压信号转化为恒定电流信号,控制LED灯颗粒的亮度和色彩,从而使得平板显示屏的画面达到高保真和高清晰度的要求。然而,现有的恒流驱动芯片还存在着一些问题,例如输出电流精度不稳定、功耗过大、温度过高等问题,这些问题会对平板显示屏的使用效果和寿命造成一定的影响。为解决这些问题,需要对平板显示恒流驱动芯片进行系统的设计和研究。二、研究目的本研究旨在设计并实现一种高性能、低功耗、稳定可靠的平板显示恒流驱动芯片系统,并对其进行性能测试和分析。主要包括以下几个方面:1.设计一种高精度、高效率的平板显示恒流驱动芯片电路,能够达到对LED灯颗粒精确控制的要求,在保证高画质的同时,尽可能降低功耗,减少发热。2.设计一个可靠的电源管理模块,能够稳定输出所需的驱动电流,并防止过压、过流等故障。3.对驱动芯片的阻抗匹配、电容滤波等技术进行优化,降低驱动芯片的干扰和噪声,提高系统的稳定性和抗干扰能力。4.对设计的驱动芯片系统进行仿真和实验验证,验证其性能指标以及实用性,并分析优化方向。三、研究内容1.平板显示恒流驱动芯片系统的设计与仿真分析。2.电路设计和优化,包括驱动芯片的阻抗匹配、电容滤波等技术和电源管理模块的设计。3.系统实现,包括电路实现、电路测试等、性能测试以及实际应用环境的测试。4.分析系统的性能优缺点,对优化方向进行探索,并提出改进建议。四、预期成果1.实现一种高性能、低功耗、稳定可靠的平板显示屏恒流驱动芯片系统,并与传统的驱动芯片进行对比测试,验证其性能指标。2.对驱动芯片系统进行优化方案研究及总设计方案总结,提出改进建议,使设计方案更加实用。3.可以为平板显示屏的驱动芯片技术发展提供一种新的解决方案,为相关产业的应用和发展提供技术支撑。五、研究方案1.调研和学习平板显示屏恒流驱动芯片的相关技术,了解现有的历史问题和解决方案。2.根据需求分析,设计系统的总体框架,并确定系统所需的技术指标和性能参数,制定合理性能测试方案。3.进行电路设计和优化,包括驱动芯片的阻抗匹配、电容滤波等技术和电源管理模块的设计,并进行仿真和验证。4.进行系统实现,包括电路实现、电路测试等、性能测试以及实际应用环境测试。5.分析系统的性能优缺点,完善系统的设计方法、技术和算法,提出改进建议,进一步优化平板显示屏恒流驱动芯片应用效果和质量。六、研究计划和进度1.第一阶段(1-2周):学习平板显示屏恒流驱动芯片的相关技术,确定研究方向和目标。2.第二阶段(2-4周):根据需求分析,设计系统总体框架,并确定系统所需的技术指标和性能参数,制定合理性能测试方案。3.第三阶段(4-6周):进行电路设计和优化,包括驱动芯片的阻抗匹配、电容滤波等技术和电源管理模块的设计,并进行仿真和验证。4.第四阶段(6-8周):进行系统实现,包括电路实现、电路测试等、性能测试以及实际应用环境测试。5.第五阶段(8-10周):分析系统的性能优缺点,完善系统的设计方法、技术和算法,提出改进建议,进一步优化平板显示屏恒流驱动芯片应用效果和质量。七、参考文献1.贾燕飞.平板显示屏恒流驱动芯片的研究与设计[D].河北工程大学,2017.2.刘松涛,陈深刚.高速通信、图像处理及显示驱动的数字信号处理器设计[J].计算机工程与设计,2014,35(02):643-648.3.徐力,刘波.LED恒流驱动电源设计与实现[J].智能计算机与应用,2018(02):44-47.
