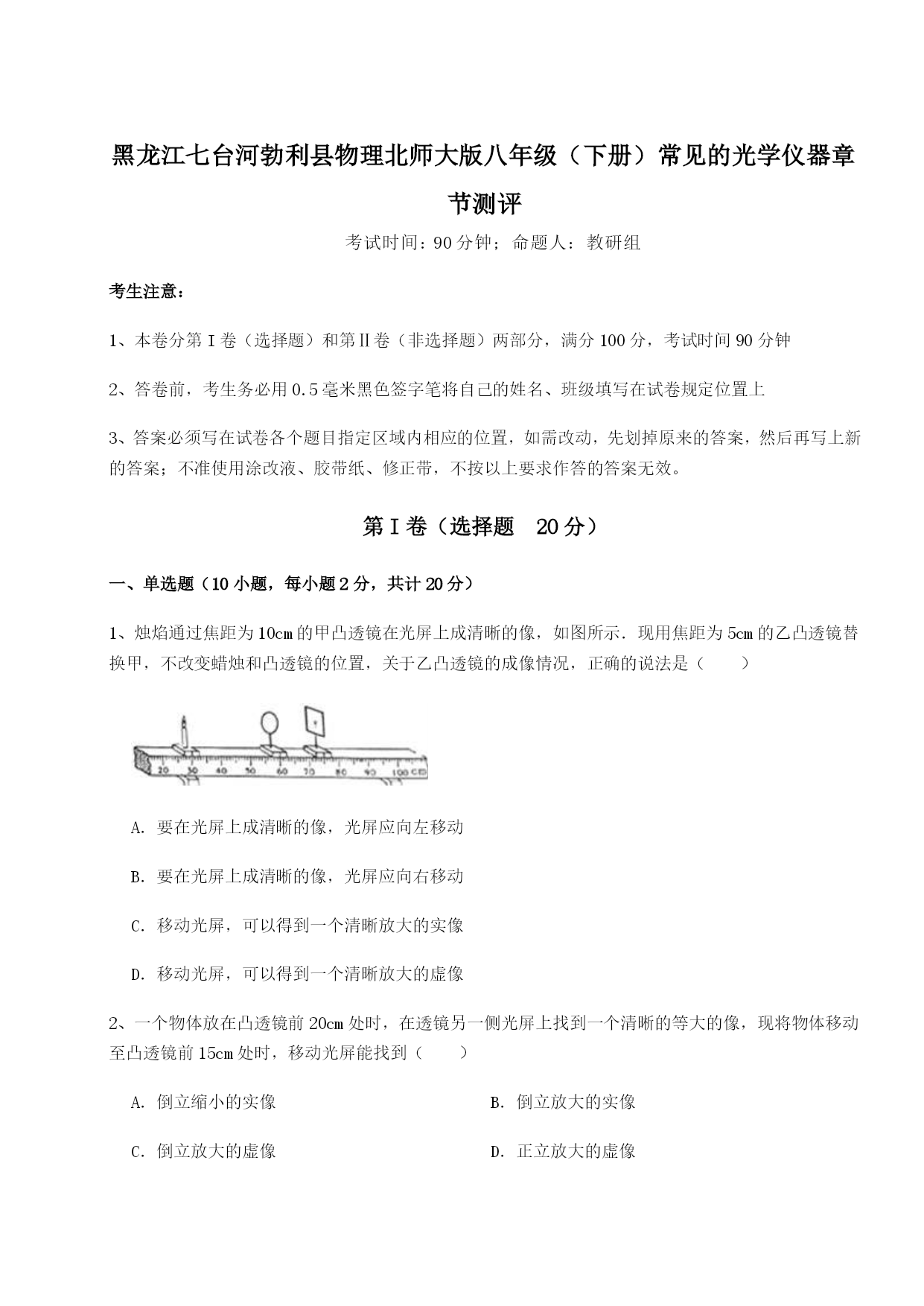

黑龙江七台河勃利县物理北师大版八年级（下册）常见的光学仪器章节测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、烛焰通过焦距为10cm的甲凸透镜在光屏上成清晰的像，如图所示．现用焦距为5cm的乙凸透镜替换甲，不改变蜡烛和凸透镜的位置，关于乙凸透镜的成像情况，正确的说法是（）A．要在光屏上成清晰的像，光屏应向左移动B．要在光屏上成清晰的像，光屏应向右移动C．移动光屏，可以得到一个清晰放大的实像D．移动光屏，可以得到一个清晰放大的虚像2、一个物体放在凸透镜前20cm处时，在透镜另一侧光屏上找到一个清晰的等大的像，现将物体移动至凸透镜前15cm处时，移动光屏能找到（）A．倒立缩小的实像B．倒立放大的实像C．倒立放大的虚像D．正立放大的虚像3、把蜡烛放在距离凸透镜50cm处，在透镜另一侧的光屏上观察到倒立、缩小的清晰像．那么凸透镜的焦距不可能是（）A．30cmB．20cmC．10cmD．5cm4、关于光学知识在日常生活中有着许多的应用，下列说法中错误的是（）A．在晴朗的夏日中午，往花的叶子上浇水时，水滴会使阳光会聚，常会把叶子烧焦B．汽车驾驶室前边的挡风玻璃不采用竖直安装的主要原因是为了排除像的干扰C．白天在房间里照镜子时，为了看清自己的面容，面部应正对着门口D．物体被毛玻璃遮住后看不见了是因为毛玻璃是不透光的5、如图在探究凸透镜成像规律时，蜡烛与光屏分置于凸透镜两侧，保持凸透镜的位置不变，先后把蜡烛分别放在如图所示的a、b、c、d四点，并调整光屏的位置，要想在光屏上得到最大的像；蜡烛应放置的点是（）A．a点B．b点C．c点D．d点6、常见普通温度计的横截面是圆形，而体温计的横截面是三角形，如图所示，体温计制成这种形状的主要作用是（）A．使表面粗糙，便于握紧向下甩B．把示数刻在较平的面上，刻度精确C．节约材料，美观好看D．对液柱有放大作用，便于读数7、如图所示，有一圆柱体PQ，放在凸透镜前图示的位置，它所成像P′Q′的形状应该是下列图中的（）A．B．C．D．8、如图所示是小明进行探究“凸透镜成像规律”实验时情景示意图，烛焰位于距透镜1.5倍焦距处，并在光屏上得到清晰的像．工作原理与此成像规律相同的光学器件是（）A．照相机B．放大镜C．投影仪D．潜望镜9、学完凸透镜成像后，老师设计了一个游戏，同学们分为两队，红队充当物体，蓝队充当像。如图所示，红队队员在A处正举起②号牌子做物体，那么蓝队队员应当（）A．在B点正举起④号牌子B．在C点倒举起②号牌子C．在D点倒举起③号牌子D．在E点倒举起①号牌子10、在探究“凸透镜成像规律”时，提出的探究问题应该是（）A．凸透镜对光是否有会聚作用B．像的虚实、大小、正倒跟物距有什么关系C．凸透镜对光是否有发散作用D．凸透镜是否能成像第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示是张欢通过实验得到的凸透镜的像距v和物距u关系的图象，由图可知凸透镜的焦距是cm；当物距为5cm时的成像特点可应用于（填“照相机”、“投影仪”或“放大镜”）．2、小明在房间里用焦距为10cm的凸透镜将明亮的窗户成像在一张空白纸上。根据小明的实验情况，可推测窗户距凸透镜的距离范围为，所成的像是（填成像的性质）。3、小明利用电脑上的视频摄像头给自己拍数码登记照．试拍后发现左脸白，右脸黑，原来是台灯放在左侧，这是由于光的造成的；调整台灯后，如果觉得像偏小，他应该（选填“靠近”或“远离”）镜头．看着自己的照片，发现面部光线还是不均匀．请你帮他想出一个解决办法4、小邓同学用焦距为10cm的凸透镜等器材，探究凸透镜成像规律。将蜡烛、凸透镜、光屏依次放到光具座上，点燃蜡烛调节它们的位置如图所示，此时小明发现光屏上的像位于光屏的上方，为了使像成在光屏中心，应将蜡烛向调节。正确调节后，在光屏中心承接到了一个倒立、的实像，生活中的（选填“照相机”“投影仪”或“放大镜”）是利用这一原理工作的。5、我校每个班的教室都安装有投影仪，投影仪的镜头相当于透镜，它对光线有作用（填“会聚”或“发散”），它投射到屏幕上的光线所成的像是像（填“实”或“虚”）．6、把凸透镜正对着太阳，可在距凸透镜15cm处
