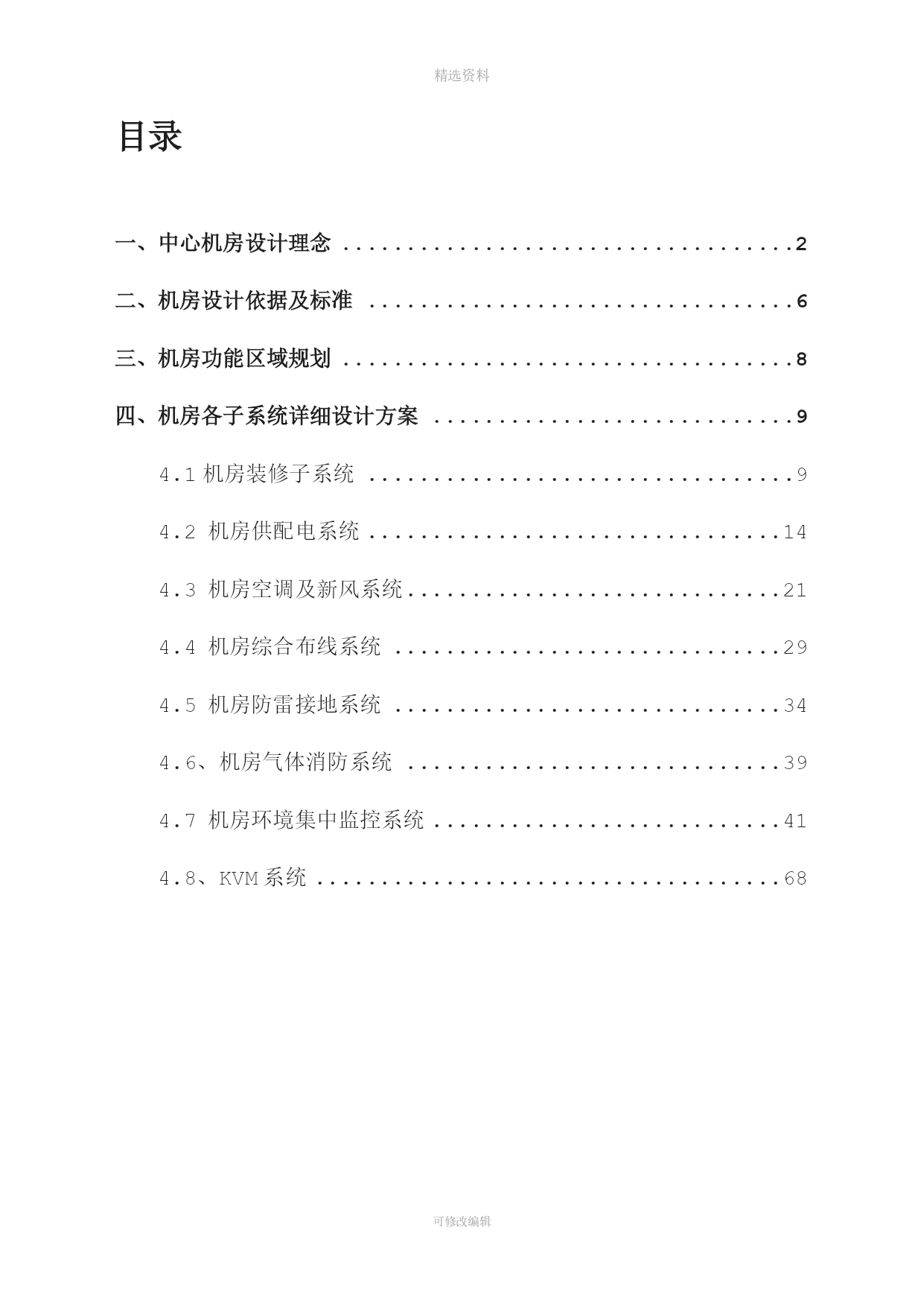

精选资料可修改编辑昆明理工大学城市学院核心机房建设设计方案书昆明普宁网络技术有限公司2016年10月目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc464408889"一、中心机房设计理念PAGEREF_Toc464408889\h2HYPERLINK\l"_Toc464408890"二、机房设计依据及标准PAGEREF_Toc464408890\h6HYPERLINK\l"_Toc464408891"三、机房功能区域规划PAGEREF_Toc464408891\h8HYPERLINK\l"_Toc464408892"四、机房各子系统详细设计方案PAGEREF_Toc464408892\h9HYPERLINK\l"_Toc464408893"4.1机房装修子系统PAGEREF_Toc464408893\h9HYPERLINK\l"_Toc464408894"4.2机房供配电系统PAGEREF_Toc464408894\h14HYPERLINK\l"_Toc464408895"4.3机房空调及新风系统PAGEREF_Toc464408895\h21HYPERLINK\l"_Toc464408896"4.4机房综合布线系统PAGEREF_Toc464408896\h29HYPERLINK\l"_Toc464408897"4.5机房防雷接地系统PAGEREF_Toc464408897\h34HYPERLINK\l"_Toc464408898"4.6、机房气体消防系统PAGEREF_Toc464408898\h39HYPERLINK\l"_Toc464408899"4.7机房环境集中监控系统PAGEREF_Toc464408899\h41HYPERLINK\l"_Toc464408900"4.8、KVM系统PAGEREF_Toc464408900\h68一、中心机房设计理念1、计算机机房需要具有高标准的机房环境计算机主机设备、网络的可靠运行，是信息系统建设的关键，所以现代的计算机中心机房对场地环境的要求更加严格。网络数据传输对信息系统运行传输不间断性、稳定性、以及安全可靠性的要求越来越高。对于计算机机房来说，机房的硬件和软件环境如何建设，才能保证机房的正常使用，是一个迫切需要了解和掌握的问题。现在用户在建设计算机系统时都非常重视可靠性。例如采用冗余备份、磁盘阵列等。除了计算机设备的安全可靠外，机房环境的质量同样重要。一个良好的机房环境不仅为核心网络和计算机设备提供高可靠的配电系统，而且为设备的运行提供了净化和恒温恒湿的空间环境，再加上能够随时了解供电和空调设备运行情况的机房集中监控系统，就更加保证了业务系统的高可靠性运行。由于电网供电质量不稳定，有时会出现电源故障，包括电压浪涌、电压过压、欠压、瞬时电流冲击和故障停电等；事实表明，在计算机故障中，有50%的原因是电源故障造成的。所以一个高品质的机房环境是计算机和网络系统可靠运行的基础。随着网络化应用系统的发展，机房的功能已经从对单纯的计算机设备的保护，到对应用系统数据的保护。所以中心机房建设中，构建一个安全可靠的机房，提供不停电的配电系统，保证计算机系统的可靠运行和网络的畅通，是机房建设中一个非常主要的内容。从硬件的基础设施方面来看，能够保证系统可靠运行主要依靠二个不同的系统，一个是信息系统的基础设施，构成了信息系统的运行基础。在这个系统中，包括了众多高性能的网络设备和计算机设备，这些设备由上百万个精密的元器件所构成。目前各种计算机设备和网络设备都采用了许多先进的技术，使自身的可靠性有了很大的提高，保证了计算机处理的数据可靠性。但除了设备的安全可靠外，高标准的机房环境同样重要。一个良好的机房环境不仅为核心的网络和计算机设备提供高可靠的供配电系统，而且为设备的运行提供了净化和恒温恒湿的空间环境，再加上能够随时了解电力设备运行情况的集中监控系统，就更加保证了信息系统的高靠性运行。同时，我们提倡以人为本，绿色保护的原则，人是机房灵魂，在舒适的环境下，更能发挥人的主观能动性，所以一个高标准的机房环境是计算机和网络系统可靠运行的基础。2、机房的设计思想计算机机房的建设是一门集建筑、电气设备、计算机设备、安装工艺、网络智能、通信技术等多方面技术的集成，计算机环境机房的设计与施工的优劣直接关系到机房内计算机系统是否能稳定可靠地运行，是否能保证各类信息互联的无阻。计算机机房环境的设计必须考虑和满足计算机
