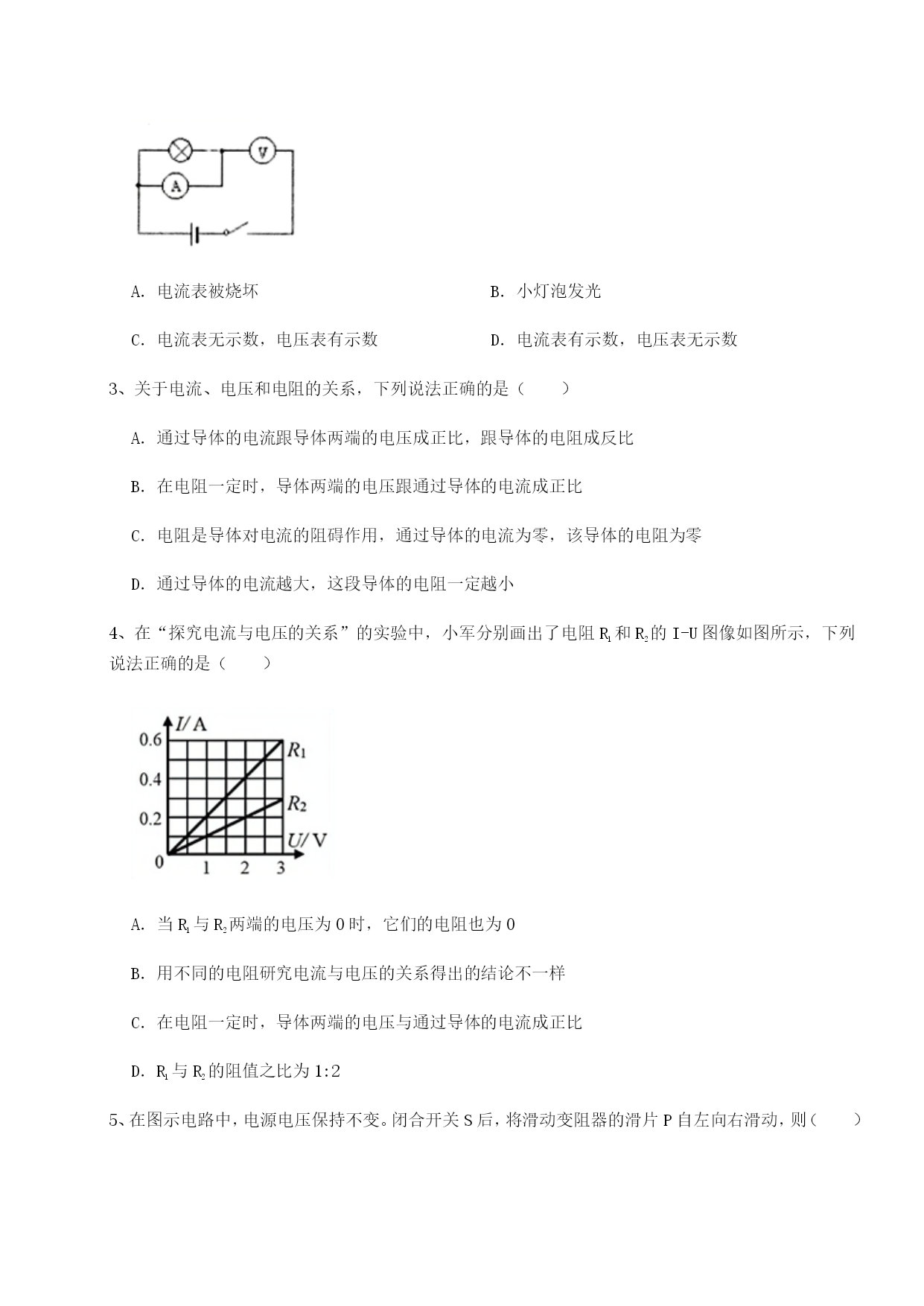

北师大版物理九年级全册第十二章欧姆定律专题训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示的电路，闭合开关，滑动变阻器的滑片P向左滑动的过程中，电流表和电压表的示数变化是()A．电流表示数变小，电压表示数变大B．电流表，电压表示数都变大C．电流表示数变大，电压表示数变小D．电流表，电压表示数都变小2、如图所示，小阳同学做电学实验时误把电流表和电压表的位置接反了。闭合开关，会出现的现象是（）A．电流表被烧坏B．小灯泡发光C．电流表无示数，电压表有示数D．电流表有示数，电压表无示数3、关于电流、电压和电阻的关系，下列说法正确的是（）A．通过导体的电流跟导体两端的电压成正比，跟导体的电阻成反比B．在电阻一定时，导体两端的电压跟通过导体的电流成正比C．电阻是导体对电流的阻碍作用，通过导体的电流为零，该导体的电阻为零D．通过导体的电流越大，这段导体的电阻一定越小4、在“探究电流与电压的关系”的实验中，小军分别画出了电阻R1和R2的I-U图像如图所示，下列说法正确的是（）A．当R1与R2两端的电压为0时，它们的电阻也为0B．用不同的电阻研究电流与电压的关系得出的结论不一样C．在电阻一定时，导体两端的电压与通过导体的电流成正比D．R1与R2的阻值之比为1:25、在图示电路中，电源电压保持不变。闭合开关S后，将滑动变阻器的滑片P自左向右滑动，则（）A．电流表A的示数减小B．电压表V2的示数减小C．电压表V1与电流表A的示数比值减小D．电压表V2与电流表A的示数比值减小6、关于公式，下列说法中正确的是（）A．导体的电阻由它两端的电压和通过它的电流共同决定B．通过导体的电流，与导体两端的电压和导体的电阻均无关C．导体两端的电压一定时，导体的电阻跟通过它的电流成正比D．导体的电阻一定时，通过导体的电流与导体两端的电压成正比7、灯泡L标有“6V6W”字样，测得该灯泡的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，若电源电压恒为10V，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（）A．灯泡L能正常发光，且电压表的示数为6VB．当电流表示数为0.4A时，电压表的示数为1VC．灯泡L的电阻值随电压表的示数的增大而增大D．为了保证电路安全，整个电路消耗的最大功率为6W8、由欧姆定律得到公式，下列说法正确的是（）A．导体两端电压为零时，导体的电阻也为零B．导体的电阻与流过导体的电流成反比C．导体的电阻与导体两端的电压成正比D．导体的电阻大小与电流、电压大小无关9、如图所示的坐标图，如果可以给这个坐标图的横纵坐标加上一些适当的物理量及单位，可以用来说明（）A．物质的比热容与物体质量的关系B．燃料完全燃烧放出的热量与质量的关系C．导体的电阻与其两端的电压的关系D．燃料的热值与燃料的质量的关系10、如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A．L1与L2串联B．电流表A1测L1的电流C．当开关S2断开时，电流表A2的示数变小D．当开关S2断开时，通过L1的电流变小第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，电源电压保持3V不变，小灯泡小灯泡L上标有“2.5V0.2A”字样，小灯泡的阻值保持不变，开关S1闭合，S2断开时，灯泡正常发光，则R0的电阻值是Ω；若再闭合S2，小灯泡L亮度（选填“变亮”“变暗”或“不变”），电流表的示数变。2、如图，电源电压为6V，电阻R0=10Ω，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器R上标有“20Ω0.5A”字样。当电路中电流最大时，滑动变阻器的阻值为Ω。3、如下图所示电路，闭合开关S，当滑动变阻器滑片向右移动时，电流表示数，(填“变大”、“变小”或“不变”)，小灯泡亮度(填“变亮”、“变暗”或“不变”)．4、一个导体两端电压为6V时，通过导体的电流是0.3A，导体的电阻是Ω，导体两端电压为3V时，通过导体的电流是A，导体两端电压为0时，导体的电阻是Ω。5、一定值电阻，当把它接在电压恒为U的电源两端时，测得通过它的电流为，当把一个的电阻与该定值电阻串联后仍接在原电源
