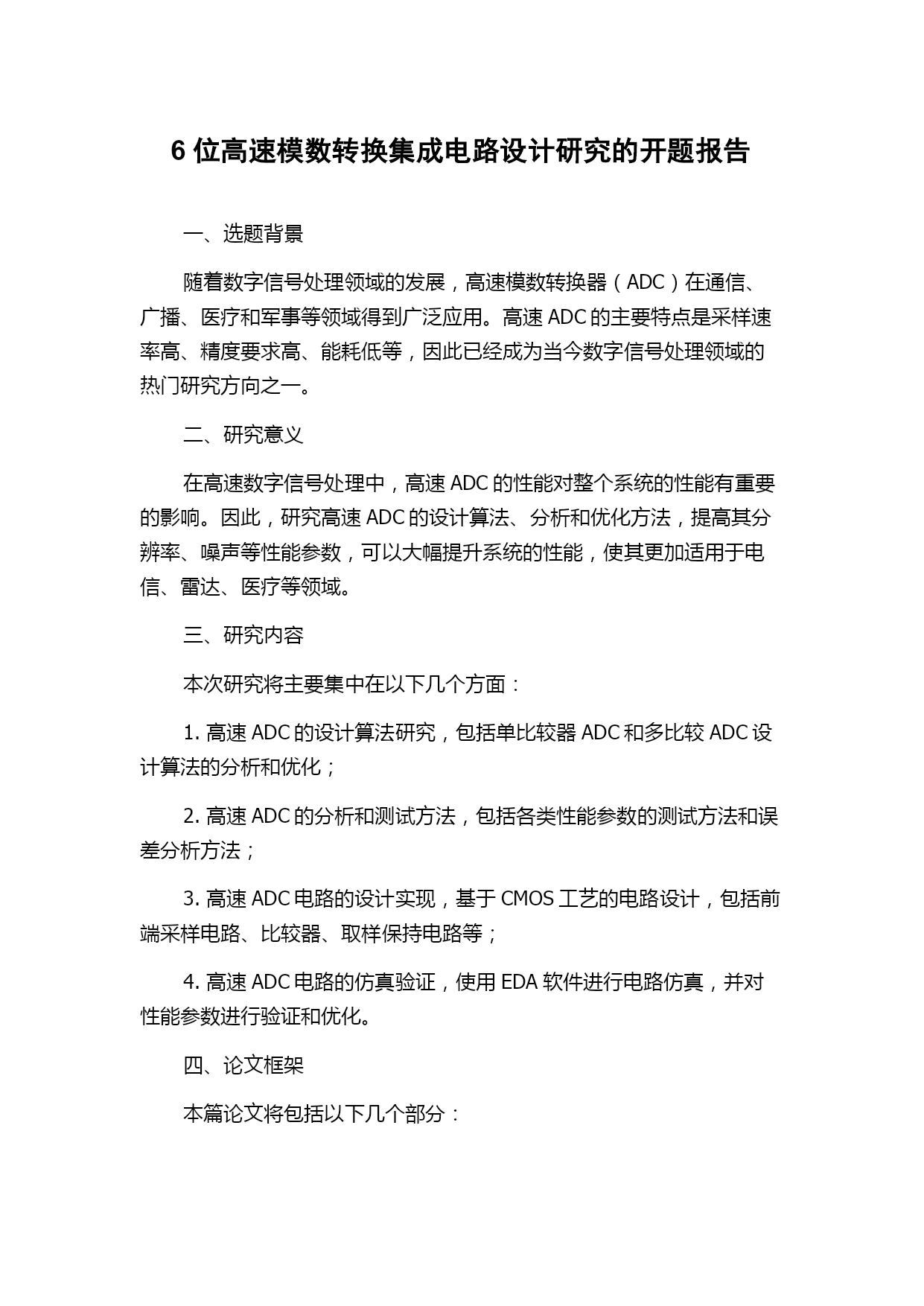

6位高速模数转换集成电路设计研究的开题报告一、选题背景随着数字信号处理领域的发展，高速模数转换器（ADC）在通信、广播、医疗和军事等领域得到广泛应用。高速ADC的主要特点是采样速率高、精度要求高、能耗低等，因此已经成为当今数字信号处理领域的热门研究方向之一。二、研究意义在高速数字信号处理中，高速ADC的性能对整个系统的性能有重要的影响。因此，研究高速ADC的设计算法、分析和优化方法，提高其分辨率、噪声等性能参数，可以大幅提升系统的性能，使其更加适用于电信、雷达、医疗等领域。三、研究内容本次研究将主要集中在以下几个方面：1.高速ADC的设计算法研究，包括单比较器ADC和多比较ADC设计算法的分析和优化；2.高速ADC的分析和测试方法，包括各类性能参数的测试方法和误差分析方法；3.高速ADC电路的设计实现，基于CMOS工艺的电路设计，包括前端采样电路、比较器、取样保持电路等；4.高速ADC电路的仿真验证，使用EDA软件进行电路仿真，并对性能参数进行验证和优化。四、论文框架本篇论文将包括以下几个部分：第一章：绪论，介绍高速ADC的研究背景和意义，回顾国内外研究现状；第二章：高速ADC的设计算法研究，主要包括单比较器ADC和多比较ADC设计算法的分析和优化；第三章：高速ADC的分析和测试方法，主要包括各类性能参数的测试方法和误差分析方法；第四章：高速ADC电路的设计实现，包括前端采样电路、比较器、取样保持电路等；第五章：高速ADC电路的仿真验证，使用EDA软件进行电路仿真，并对性能参数进行验证和优化；第六章：结论和展望，总结本文的研究成果，并对下一步的研究工作提出建议。五、研究方法本研究将采用理论分析和实验验证相结合的方法，对高速ADC的设计算法及电路实现进行研究。其中，理论分析主要采用数学模型、理论分析、优化算法等方法实现，实验验证则主要采用EDA软件进行电路仿真及实际测量方法。六、预期成果本次研究的预期成果有以下几点：1.提出基于多比较器结构的高速ADC设计算法，并实现电路设计和优化；2.研究高速ADC的性能参数计算方法，并实现各类误差分析方法；3.实现高速ADC的前端采样电路、比较器、取样保持电路等电路设计；4.使用EDA软件验证高速ADC电路的性能参数，并进行优化；5.发表相关论文数篇，提升研究者学术水平和实践经验。七、研究难点本次研究的难点主要包括以下几个方面：1.高速ADC的设计算法研究，需要较高的数学和电路分析基础和能力；2.高速ADC电路的设计实现，需要对CMOS工艺及模拟电路设计有较深刻的理解和掌握；3.高速ADC电路的性能指标测试及误差分析，需要对各个性能参数有全面的认识和测试方法实现。八、拟定时间表本次课题的研究时间为1年，具体时间表如下：第1-3个月：调研、文献阅读和技术准备；第4-6个月：高速ADC算法研究和仿真验证；第7-9个月：高速ADC电路设计和优化；第10-11个月：高速ADC电路补偿技术研究；第12个月：论文撰写、修改及总结。九、研究基础和条件本研究基础较好，有前期相关课题研究的经验和成果，并拥有较完备的实验室和设备。同时，研究人员具有欧洲半导体工程师资格认证的工程师和半导体科技协会的高工资质，具备充足的研究能力和实践经验。
