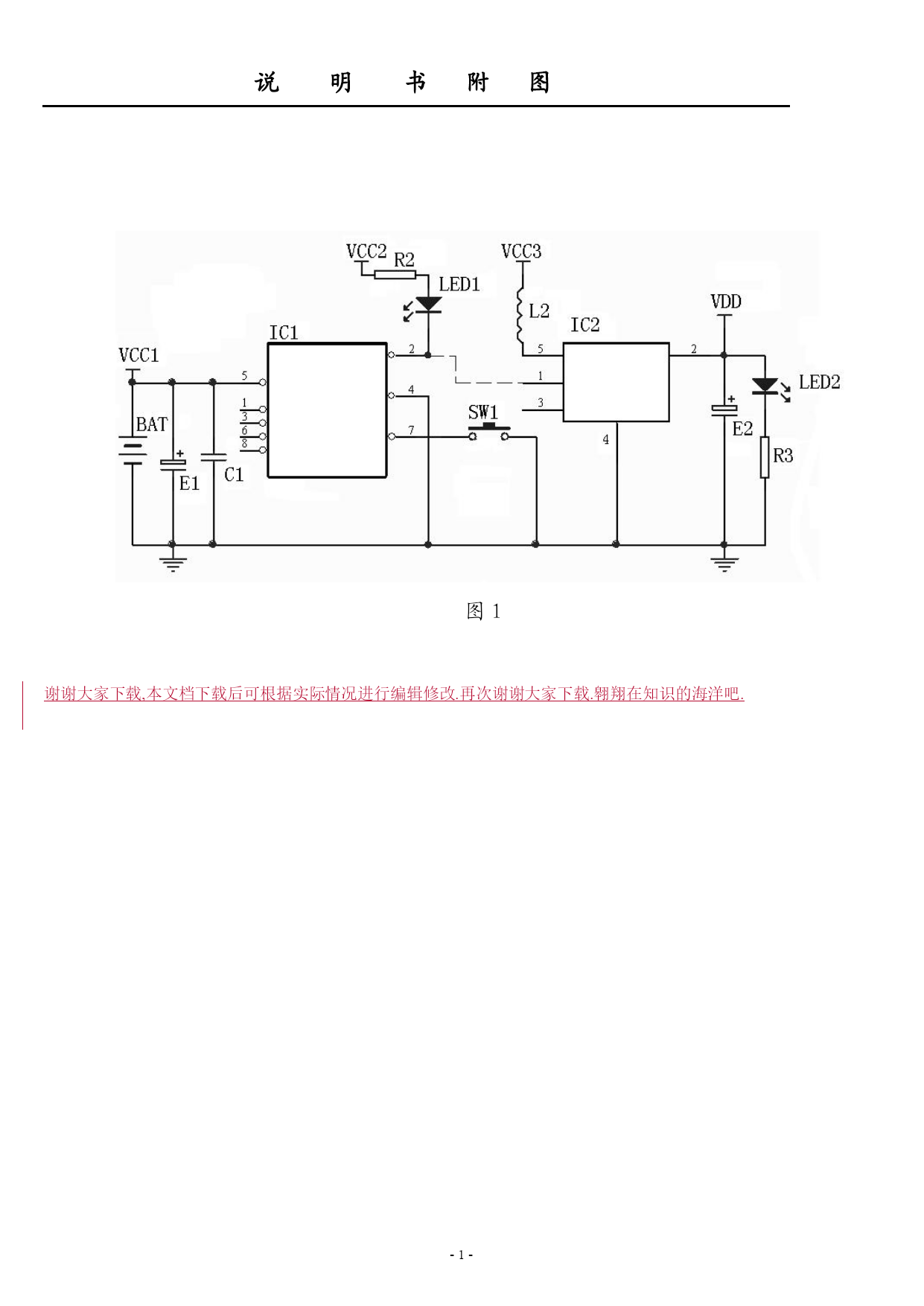

说明书PAGE\*MERGEFORMAT-1-一种LED灯专控电路背景技术随着LED灯的普及，LED灯的专控电路的结构实用性，也是本技术领域内的一个要点；但一般LED灯的控制，仍是采用单灯单控的技术方法，少有的多灯单控的电路结构较为复杂。附图说明此处所说明的附图用来提供对本发明的进一步理解，构成本申请的一部分，本发明的示意性实施例及其说明用于解释本发明，并不构成对本发明的不当限定。在附图中：图1是本发明的一种LED灯专控电路的电路原理图。具体实施方式结合图1所示，一种LED灯专控电路，由电源、两个芯片、两个电阻、三个电容、两个发光二极管、一个电感和一个开关组成，控制芯片IC1的2脚串接第一发光二极管LED1和第一电阻R1后接在第二电压输入端VCC2上；控制芯片IC1的5脚接第一电压输入端VCC1，且5脚和4脚之间并联有电源BAT、第一电容C1和第一电解电容E1；控制芯片IC1的4脚与升压芯片IC2的4脚并接，且升降芯片IC2的4脚与控制芯片IC1的7脚间串接有开关SW；升降芯片IC2的1脚与控制芯片IC1的2脚并接；升降芯片IC2的5脚串接电感L后接在第三电压输入端VCC3上；升降芯片IC2的2脚和4脚之间串接有第二电解电容E2，第二电解电容E2的两端并联有第二电阻R2和第二发光二极管LED2的串联电路，且2脚接有电压输出端VDD。优选的，所述第一电解电容E1的正极接在控制芯片IC1的5脚上，负极接控制芯片IC1的4脚且同时接地HYPERLINK"mailto:根据权利要求1所述的石墨烯@金属纳米颗粒复合物的制备方法，其特征在于，步骤一中，所述氧化石墨烯由Hummer法制得，氧化石墨烯的质量浓度为0.1～1mg/ml。"。优选的，所述第一电解电容E1的正极接在升压芯片IC2的2脚上，负极接升降芯片IC2的4脚且同时接地。优选的，所述第一电解电容E1和第二电解电容E2的电容值为10uF/16V，第一电容C1为104pF的瓷片电容，电感L2的电感量为47uH/50mA，电源BAT为3.3V的干电池，第一电阻R1和第二电阻（R2）为20欧姆的电阻。本实施例的工作原理如下：此电路是由用于专控LED的控制芯片IC1、升压芯片IC4、两个电阻、两个电解电容、一个电感一个瓷片电容、两个LED灯和一个轻触开关组成的LED灯专控电路。按一下轻触开关SW的按键，控制芯片IC1开始工作，第一电压输入端VCC1经过起限流作用的第一电阻R1和第一发光二极管LED1灌倒控制芯片IC1的2脚。控制芯片IC1的2脚为灌电流，最大为25mA。再按一下轻触开关SW的按键，控制芯片IC1的2脚输出高电平，第一电压输入端VCC1经过其限流作用的第一电阻R1和第一发光二极管LED1不能将电流灌到控制芯片IC1，使高亮白光LED灯LED1灭。当控制芯片IC1的2脚为高电平使升压芯片IC4开始工作。升压芯片IC4工作使升压芯片IC4的2脚输出电压，通过第二电解电容E2滤波以后再由第二发光二极管LED2和起限流作用的第二电阻R2接地，使高亮白光LED灯LED2亮。当电源BAT的电压降到2.7V以后，控制芯片IC1的2脚输出高电平到控制芯片IC4的1脚控制端，升压芯片IC4的2脚还输出3.6V电源。说明书附图图1谢谢大家下载,本文档下载后可根据实际情况进行编辑修改.再次谢谢大家下载.翱翔在知识的海洋吧.
