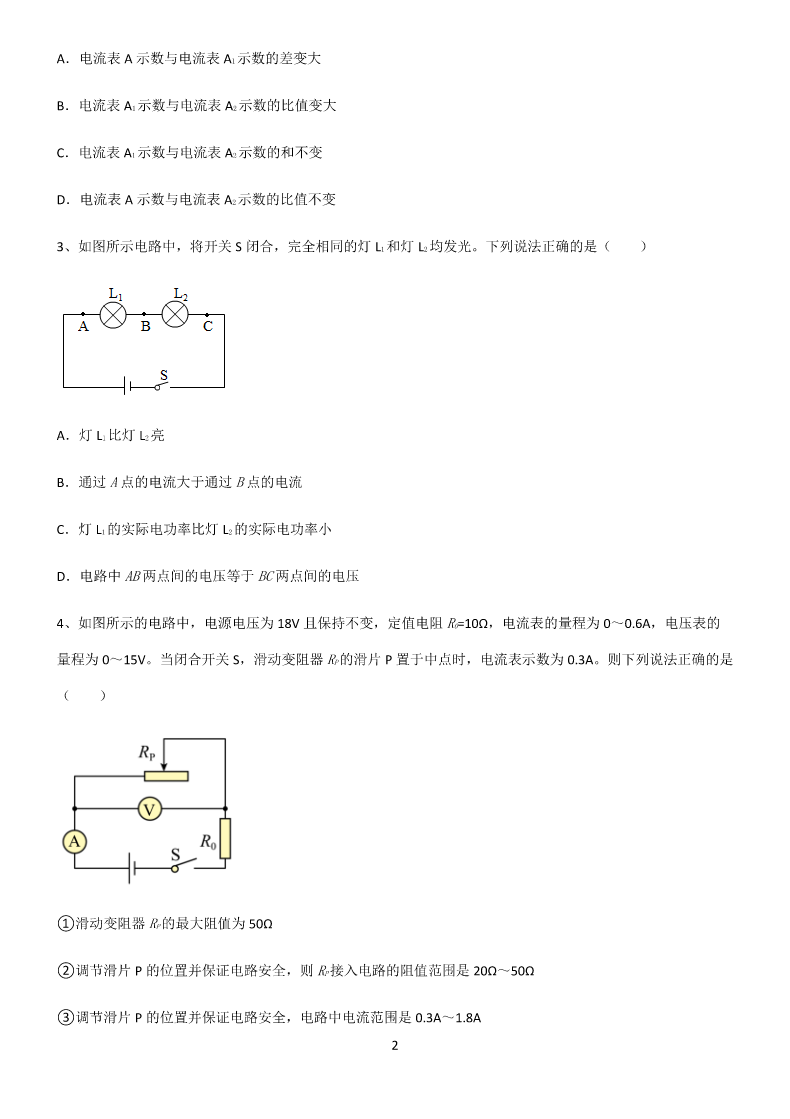

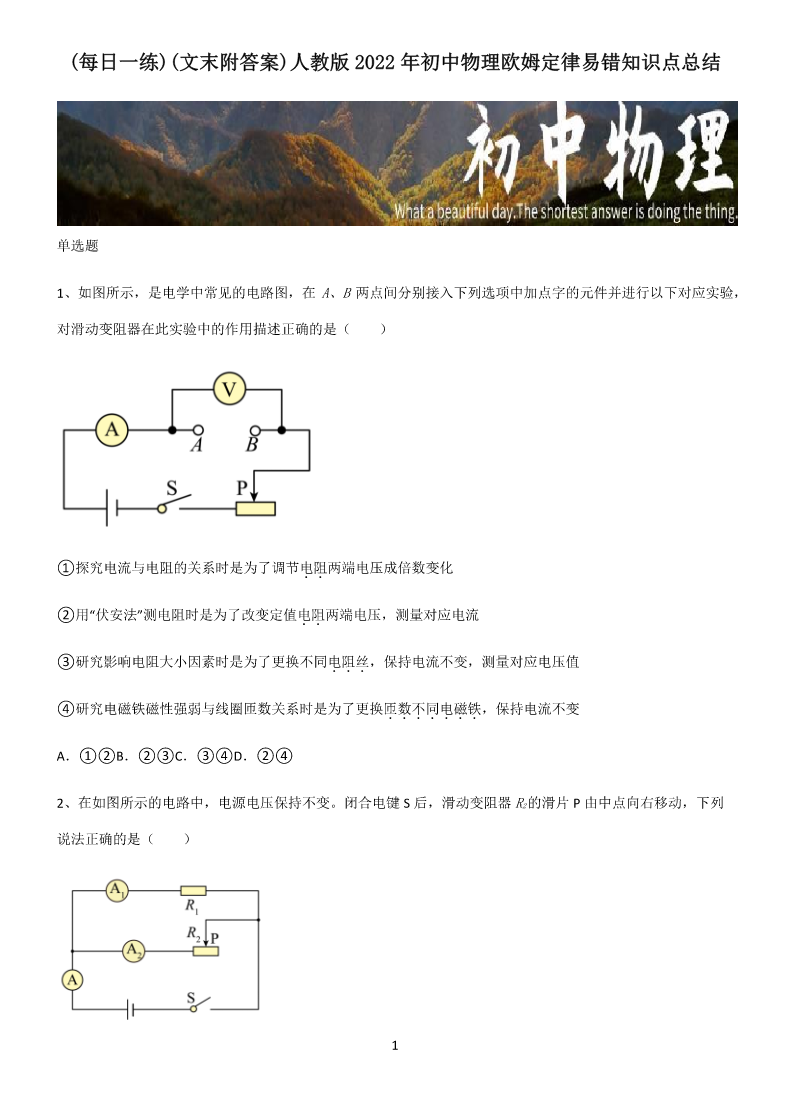

(每日一练)(文末附答案)人教版2022年初中物理欧姆定律易错知识点总结单选题1、如图所示，是电学中常见的电路图，在A、B两点间分别接入下列选项中加点字的元件并进行以下对应实验，对滑动变阻器在此实验中的作用描述正确的是（）①探究电流与电阻的关系时是为了调节电阻．．两端电压成倍数变化②用“伏安法”测电阻时是为了改变定值电阻．．两端电压，测量对应电流③研究影响电阻大小因素时是为了更换不同电阻丝．．．，保持电流不变，测量对应电压值④研究电磁铁磁性强弱与线圈匝数关系时是为了更换匝数不同电磁铁．．．．．．．，保持电流不变A．①②B．②③C．③④D．②④2、在如图所示的电路中，电源电压保持不变。闭合电键S后，滑动变阻器R2的滑片P由中点向右移动，下列说法正确的是（）1A．电流表A示数与电流表Al示数的差变大B．电流表A1示数与电流表A2示数的比值变大C．电流表A1示数与电流表A2示数的和不变D．电流表A示数与电流表A2示数的比值不变3、如图所示电路中，将开关S闭合，完全相同的灯L1和灯L2均发光。下列说法正确的是（）A．灯L1比灯L2亮B．通过A点的电流大于通过B点的电流C．灯L1的实际电功率比灯L2的实际电功率小D．电路中AB两点间的电压等于BC两点间的电压4、如图所示的电路中，电源电压为18V且保持不变，定值电阻R0=10Ω，电流表的量程为0～0.6A，电压表的量程为0～15V。当闭合开关S，滑动变阻器RP的滑片P置于中点时，电流表示数为0.3A。则下列说法正确的是（）①滑动变阻器RP的最大阻值为50Ω②调节滑片P的位置并保证电路安全，则RP接入电路的阻值范围是20Ω～50Ω③调节滑片P的位置并保证电路安全，电路中电流范围是0.3A～1.8A2④调节滑片P的位置并保证电路安全，电路总功率范围是5.4W～10.8WA．①②B．②④C．③④D．②③5、图所示的电路中，白炽灯L1的电阻比白炽灯L2的电阻小，将开关S闭合，下列说法正确的是（）A．电路中AB两点间的电压等于BC两点间的电压B．通过A点的电流大于通过B点的电流C．通过A点的电流等于通过B点的电流D．电路中AB两点间的电压大于BC两点间的电压6、图所示的电路中，白炽灯L1的电阻比白炽灯L2的电阻小，将开关S闭合，下列说法正确的是（）A．电路中AB两点间的电压等于BC两点间的电压B．通过A点的电流大于通过B点的电流C．通过A点的电流等于通过B点的电流D．电路中AB两点间的电压大于BC两点间的电压7、测温模拟电路如图1所示，温度表由量程为3V的电压表改装而成，电源电压U为6V，R的阻值为40Ω，热敏电阻的阻值Rt随温度t变化的关系如图2所示，则当开关S闭合后3A．电路可测量的最高温度为50℃B．温度表的0℃应标在电压表零刻度处C．若增大U，电路可测量的最高温度将增大D．若U增大3V，R增大45Ω，电路可测量的最高温度将增大8、物理科代表为全班同学设计了如下四个电路图，图中电源电压未知但不变，R0为阻值已知的定值电阻，R1为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节R1接入电路阻值不能测出未知电阻Rx阻值的电路是（）A．B．C．D．9、疫情期间，手持式电子测温仪最为常见，如图甲是某款电子测温仪，图乙是它内部的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻；在测人的体温时，当被测温者体温较高时，显示仪的示数也会变大。正常条件下关于此测温仪，下列分析正确的是（）4A．显示仪是由电流表改装成的B．被测温者温度越高，电路消耗的电功率越大C．热敏电阻R随着温度的升高阻值增大D．将R0更换为阻值更大的电阻，测相同温度，显示仪示数变小10、小明制作了一个利用电路测量物体重力的小仪器，如图所示，电源电压恒定，当秤盘不放任何重物时，滑片P恰好处于a点，则下列说法正确的是（）A．R1短路将使测量结果偏小B．可将电流表的表盘改装用来显示重力大小C．当秤盘内物体重力变大时，电压表示数变大D．当秤盘内物体重力变大时，电路消耗的功率将变小多选题11、如图，电源电压为6V保持不变，灯泡L上标有“4V，2W”字样，滑动变阻器R2上标有“20Ω，1A”字样，定值电阻R1阻值为10Ω，电流表量程为0~3A。电压表量程为0~3V，不计温度对灯丝电阻的影响。则下列说法正确的是（）5A．灯泡正常
