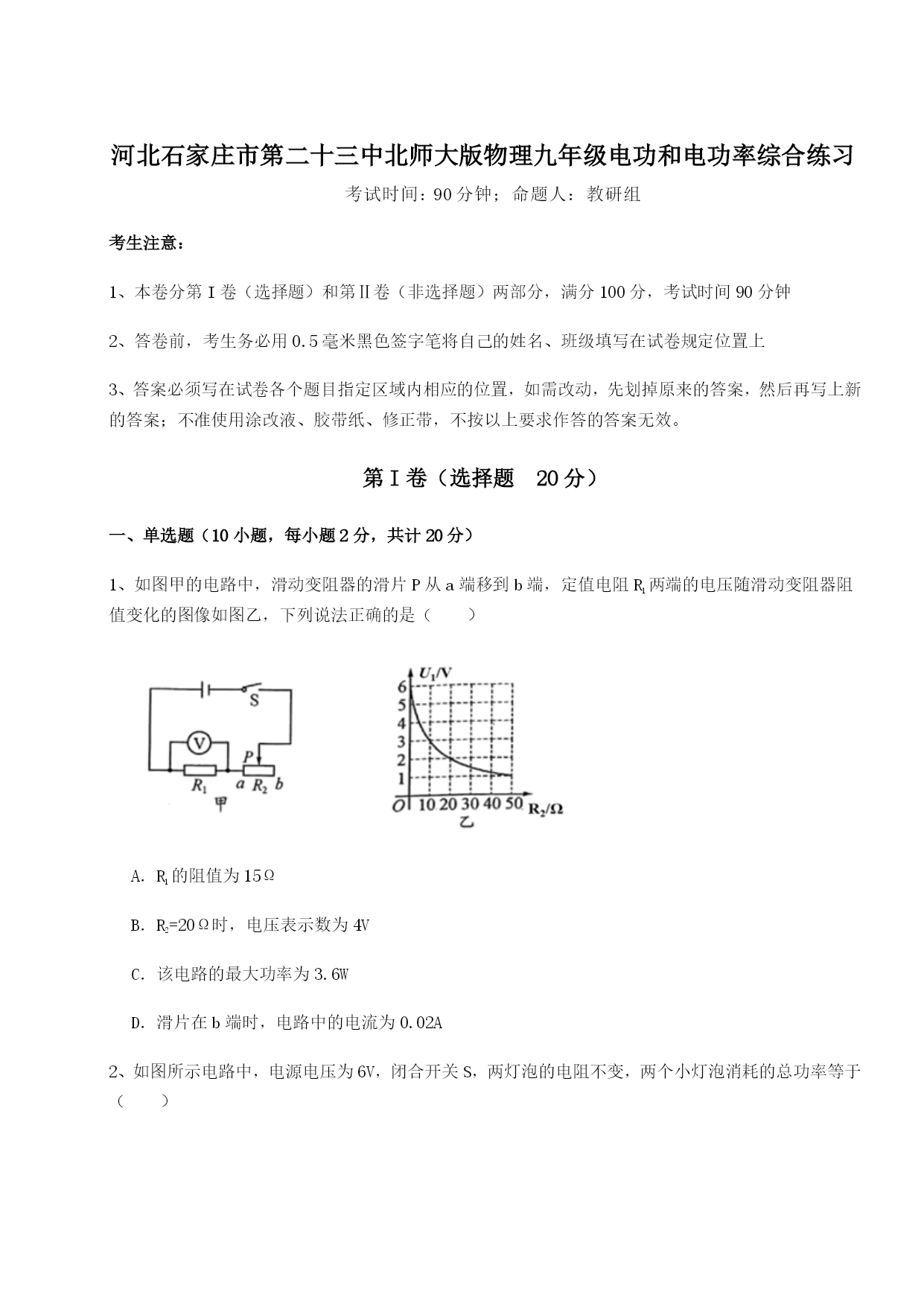

河北石家庄市第二十三中北师大版物理九年级电功和电功率综合练习考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图甲的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器阻值变化的图像如图乙，下列说法正确的是（）A．R1的阻值为15ΩB．R2=20Ω时，电压表示数为4VC．该电路的最大功率为3.6WD．滑片在b端时，电路中的电流为0.02A2、如图所示电路中，电源电压为6V，闭合开关S，两灯泡的电阻不变，两个小灯泡消耗的总功率等于（）A．9WB．4.5WC．2WD．2.25W3、如图甲所示，定值电阻R1与滑动变阻器R2串联在电路中，电源电压保持不变，滑动变阻器R2的功率随其接入电路中的阻值变化规律如图乙所示，则下列说法正确的是（）A．滑动变阻器R2=20Ω时，电路中的电流为0.2AB．滑动变阻器R2=80Ω时，滑动变阻器的电压为8VC．定值电阻R1=50ΩD．电源电压为24V4、如图所示分别是小阳家8月1和9月1日电能表的示数。结合表盘上的信息可知，下列判断正确的是（）A．电能表是测量电功率的仪表B．小阳家8月份消耗的电能为1011kW·hC．电能表工作时的电流不应超过标定电流40AD．电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2kW·h5、如图甲所示，电源电压保持不变，R是定值电阻。闭合开关S后，滑片P从b端滑到a端的过程中，两电表示数变化关系如图乙所示，则下列说法正确的是（）A．电源电压为14VB．滑动变阻器的最大阻值为20WC．电路消耗的最小功率为2WD．滑片P在a端时，2min内R消耗的电能是240J6、如图所示，把标有“”的小灯泡与最大阻值为的滑动变阻器连接在电源电压恒为的电路中，各表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（设灯丝电阻不变）。闭合开关，下列说法正确的是：（）A．闭合开关前滑片应移至滑动变阻器的最左端B．电路的总功率最大值为C．小灯泡的电功率最小值为D．滑动变阻器允许调节的范围是7、如图甲所示是小灯泡L和电阻R的I－U图象，将小灯泡L和电阻R接入图乙所示电路中，只闭合开关S1时，小灯泡L的实际功率为1W，下列说法错误（）①只闭合开关S1时，小灯泡L的电阻为3Ω②再闭合开关S2时，电流表示数增加0.2A③再闭合开关S2时，电路总功率为1.4W④再闭合开关S2后，在1min内电阻R产生的热量为240JA．①③B．②④C．①④D．②③8、在某温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示。由图可知（）A．元件A的电阻大于元件B的电阻B．通过导体的电流相同时，导体A的电功率较大C．将A和B并联后接在电压为2V的电源两端，干路总电流为0.6AD．将A和B串联后接到另一电源上，当通过元件A的电流为0.3A时，电路的总功率为0.45W9、德强物理兴趣小组设计了一种测量仪器，实际上是压力测力仪，用来称量物体的重力，其原理结构如图所示，图中A为金属片，B为金属板，R1=24Ω，R2是最大值为72Ω的滑动变阻器，电源电压为12V不变。则下列说法正确的是（）A．重力表应该用电流表改装B．当称量物体重力增大时，接入电路的R2电阻变小，电路中的总电阻变小C．当称量物体重力达到最大值时，R2两端的电压为12VD．当称量物体重力达到最大值时，电路的总功率最小，为1.5W10、下列说法正确的是（）A．甲图：辰辰家电表如图所示，他家同时使用的用电器总功率不可超过8800WB．乙图：R1=R2=R3,通电后左侧U型管两边液面的高度差会比右侧U型侧小C．丙图：把A、B金属块都向O点移动相同距离，杠杆失去平衡，B端向下倾斜D．丁图：分别沿左右两个斜面把同一物体推上平台，若物体在两斜面上所受摩擦力相等，则左斜面更省力，机械效率也更高第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，电源电压保持3V不变，小灯泡L上标有“2.5V0.2A”字样，小灯泡的阻值保持不变，开关S1闭合，S2断开时，灯泡正常发光，则R0的电阻值是Ω；若再闭合S2，小灯泡L亮度（选填“变亮”“变暗”或“不变”），电流表的示数变。2、如图所示，电源电
