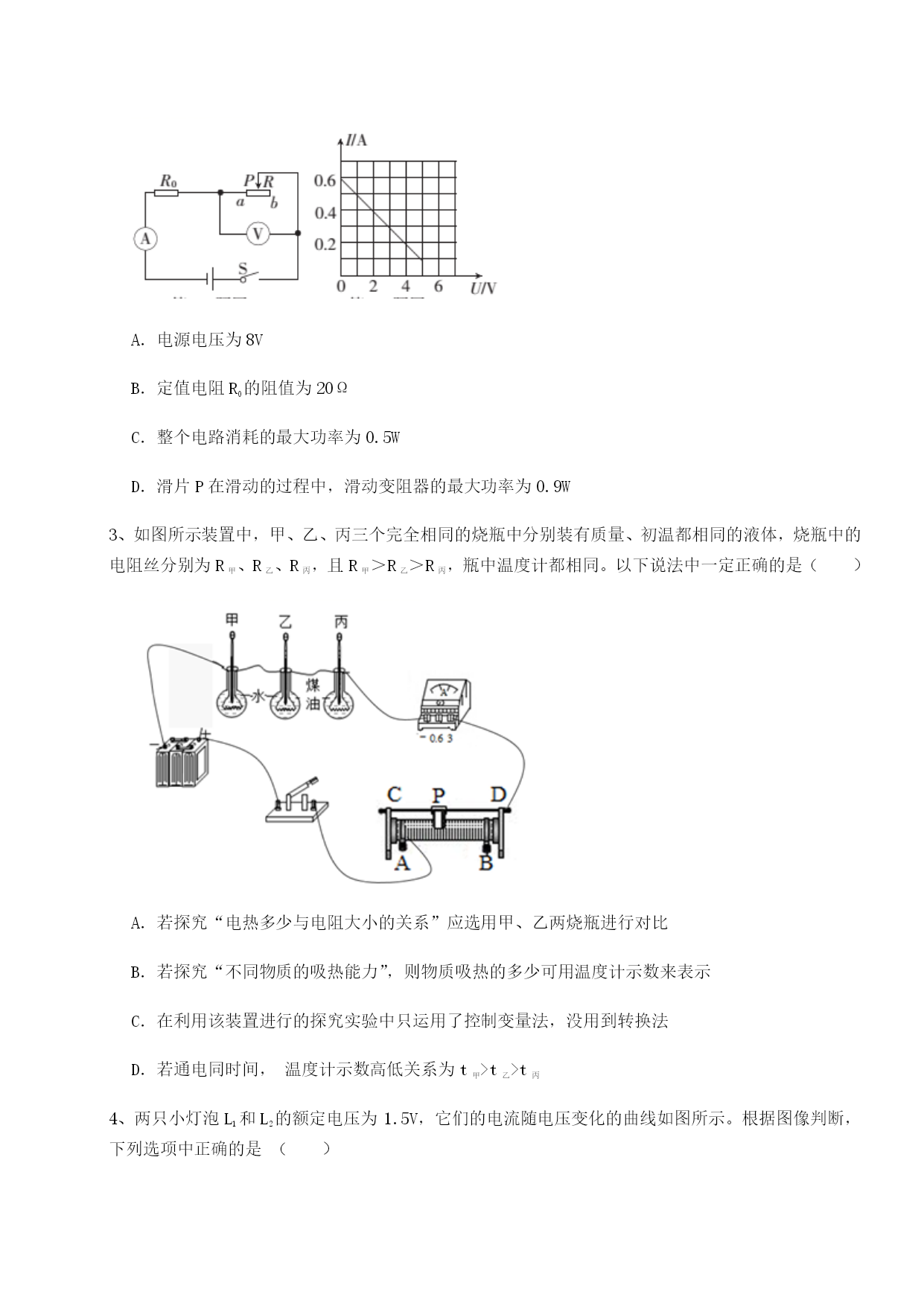

河南周口淮阳第一高级中学北师大版物理九年级电功和电功率专项练习考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、将两只电压表按图所示电路连接，“探究电功率与电压的关系”，下列说法错误的是（）A．小灯泡的实际电功率可以通过灯泡的亮度来判断B．选用的两只小灯泡规格必须相同C．将小灯泡串联是为了控制通过灯泡的电流相同D．将其中一只电压表移接到电源两端也可以完成实验2、如图所示的电路，电源电压保持不变，R0为定值电阻，闭合开关S滑动变阻器R的滑片P从a端滑到b端的过程中，电流表和电压表示数变化的规律如图所示。下列说法正确的是（）A．电源电压为8VB．定值电阻R0的阻值为20ΩC．整个电路消耗的最大功率为0.5WD．滑片P在滑动的过程中，滑动变阻器的最大功率为0.9W3、如图所示装置中，甲、乙、丙三个完全相同的烧瓶中分别装有质量、初温都相同的液体，烧瓶中的电阻丝分别为R甲、R乙、R丙，且R甲＞R乙＞R丙，瓶中温度计都相同。以下说法中一定正确的是（）A．若探究“电热多少与电阻大小的关系”应选用甲、乙两烧瓶进行对比B．若探究“不同物质的吸热能力”，则物质吸热的多少可用温度计示数来表示C．在利用该装置进行的探究实验中只运用了控制变量法，没用到转换法D．若通电同时间，温度计示数高低关系为t甲>t乙>t丙4、两只小灯泡L1和L2的额定电压为1.5V，它们的电流随电压变化的曲线如图所示。根据图像判断，下列选项中正确的是（）A．L1的电阻大于L2的电阻B．通过L1的电流为0.25AC．L2的电阻值为7.5ΩD．L1和L2并联后正常发光，电路消耗的总功率为0.675W5、有两只标有“220V100W”的灯泡，灯丝的电阻是变化的，将它们串联起来接到家庭电路中，消耗的总功率（）A．大于50WB．等于50WC．小于50WD．等于100W6、将“220V100W”的电风扇和“220V100W”的电烙铁分别接人家庭电路中，正常工作相同时间，关于两者消耗的电能和产生的热量，下列说法正确的是（）A．消耗的电能和产生的热量都一样多B．消耗的电能一样多，但产生的热量不一样多C．消耗的电能不样多，但产生的热量一样多D．清耗的电能和产生的热量都不一样多7、如图甲的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器阻值变化的图像如图乙，下列说法正确的是（）A．R1的阻值为15ΩB．R2=20Ω时，电压表示数为4VC．该电路的最大功率为3.6WD．滑片在b端时，电路中的电流为0.02A8、关于家庭电路和安全用电，下列说法正确的是（）A．能在高压线附近放风筝B．家用电能表上的示数显示了家庭用电的总功率C．使用有金属外壳的家用电器，其外壳必须接地D．因漏电而发生触电事故时，保险丝会自动切断电路9、在某温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示。由图可知（）A．元件A的电阻大于元件B的电阻B．通过导体的电流相同时，导体A的电功率较大C．将A和B并联后接在电压为2V的电源两端，干路总电流为0.6AD．将A和B串联后接到另一电源上，当通过元件A的电流为0.3A时，电路的总功率为0.45W10、小明国庆小长假回老家看望奶奶，发现奶奶卧室的白炽照明灯烧坏了，现商店只有“”的白炽灯泡销售，且该规格白炽灯泡正常工作时的寿命较短，爱动脑筋的小明想到了一种解决办法，即（）A．买两只相同的灯泡并联安装，亮度比安装一只灯泡更亮B．买两只相同的灯泡串联安装，亮度比安装一只灯泡更亮C．买两只相同的灯泡并联安装，亮度比安装一只灯泡更暗D．买两只相同的灯泡串联安装，亮度比安装一只灯泡更暗第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，电源电压保持不变，灯L标有“U0、P0”字样，闭合开关，当滑动变阻器的滑片P移动到中点时，灯L正常发光，电压表示数为2U0，则滑动变阻器的最大阻值为；当滑片P移到最大阻值时，灯L与滑动变阻器的电功率之比为。（不计温度对灯丝电阻的影响）2、如图所示是小明家中的电能表，一天小明关闭了家中其他用电器，只让一个电热水壶单独工作，发现此电能表的转盘转过了120转，则在这内电热水壶消耗的电能是，这个电
