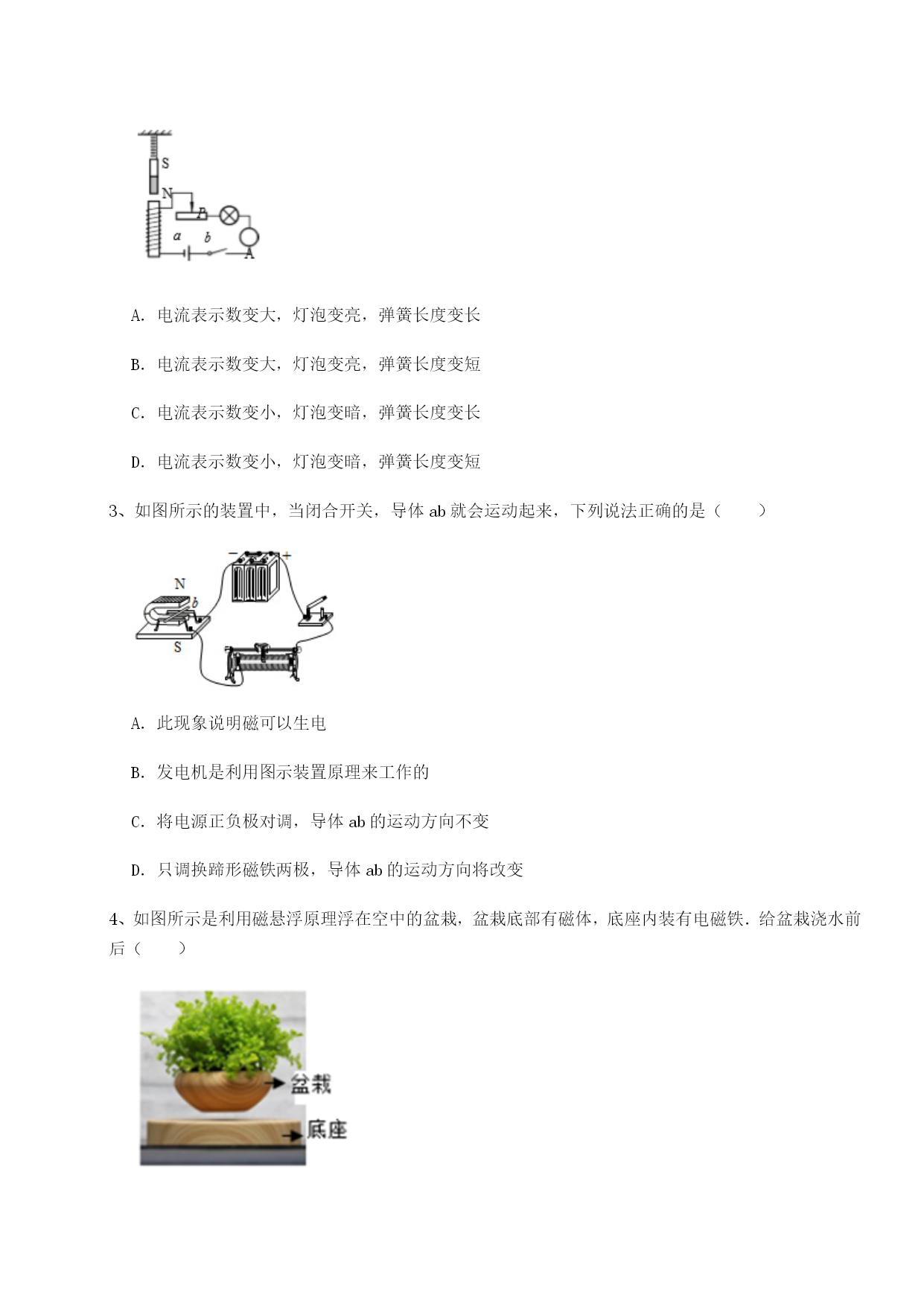

重庆长寿一中北师大版物理九年级电磁现象定向训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示的四个装置图可以演示不同的电磁现象，下列表述正确的是（）A．图甲可用来演示电磁感应现象，根据该现象制成了发电机B．图乙可用来演示磁场对通电导线的作用，根据该原理制成了电动机C．图丙可用来演示电流的磁效应，根据该原理制成了动圈式话筒D．图丁可用来演示电磁铁的磁性强弱与电流大小的关系2、如图所示，在竖直放置的电磁铁上方用弹簧悬挂条形磁体，开关闭合后，当滑片P从a端向b端滑动过程中，始终保证条形磁体未接触电磁铁，弹簧的形变为弹性形变，灯泡处于发光状态，下列说法正确的是（）A．电流表示数变大，灯泡变亮，弹簧长度变长B．电流表示数变大，灯泡变亮，弹簧长度变短C．电流表示数变小，灯泡变暗，弹簧长度变长D．电流表示数变小，灯泡变暗，弹簧长度变短3、如图所示的装置中，当闭合开关，导体ab就会运动起来，下列说法正确的是（）A．此现象说明磁可以生电B．发电机是利用图示装置原理来工作的C．将电源正负极对调，导体ab的运动方向不变D．只调换蹄形磁铁两极，导体ab的运动方向将改变4、如图所示是利用磁悬浮原理浮在空中的盆栽，盆栽底部有磁体，底座内装有电磁铁．给盆栽浇水前后（）A．盆裁受到的磁力大小不变B．底座对桌面的压强大小不变C．要使盆栽与底座之间距离不变，可适当减少电磁铁线圈内的电流D．要使盆栽与底座之间距离不变，可适当增大电磁铁线圈内的电流5、一位科学家在野外考察时，发现随身携带的能自由转动的小磁针静止时沿竖直方向，且N极向上，则该位置是()A．赤道附近B．地理南极附近C．某座山顶上D．地理北极附近6、如图所示的实验装置，下列说法正确的是（）A．该装置能将机械能转化为电能B．该装置可用来研究电流的磁效应C．该装置可用来研究电磁感应现象D．该装置研究的是电动机的工作原理7、在物理学中，通常用小磁针静止时其N极的指向表示其所在位置的磁场方向，如图所示，下列四幅图中能正确表示出小磁针所处位置磁场方向的是（）A．B．C．D．8、要使感应电流的方向相反，可采用的措施有（）A．把磁场方向和切割磁感线的导体的运动方向都反过来B．保持导体切割磁感线运动的方向不变，把磁场方向反过来C．将磁场方向和切割磁感线的导体的运动方向都不改变D．增加切割磁感线的导线的长度9、如图所示的磁悬浮地球仪，在地球仪底端有一个磁铁，在底座内部有一个金属线圈，线圈通电后，地球仪可悬浮在空中。下列说法正确的是（）A．地球仪周围存在磁场，同时也存在磁感线B．地球仪周围的磁场分布是均匀的C．地球仪周围各点的磁场方向都相同D．地球仪是利用同名磁极相互排斥的原理悬浮的10、为了探究电磁铁的磁性强弱与哪些因素有关，某同学使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法中正确的是()A．要使电磁铁的磁性增强，滑动变阻器的滑片应向右滑动B．用电磁铁吸引大头针的数目显示它的磁性强弱C．两电磁铁的线圈串联是为了探究磁性强弱与电流的关系D．B线圈的匝数多，说明通过B线圈的电流大于通过A线圈的电流第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、科学家的每次重大发现，都有力地推动了人类文明的进程，丹麦物理学家首先发现了电流周围存在，如图所示，支持此结论的现象是。如果移走小磁针，该结论（填“成立”或“不成立”）。2、小明用电磁继电器设计了一个自动恒温加热鱼缸，如图所示，B是小型电热器．温度计里用水银而不用酒精是因为水银是（选填“导体”或“绝缘体”），电磁铁的上端是极（选填“N”或“S”）；该装置能使鱼缸的水温大致保持在℃．3、如图所示，是利用被磁化的缝衣针制成的简易指南针。若静止时针尖指向地理位置的北方，则针尖是简易指南针的极。此时，将指南针底座逆时针旋转90°，针尖静止时将指向地理位置的方.4、《论衡》中记载∶“司南之杓，投之于地，其柢指南。”如图，司南即指南针，“柢”即握柄，是磁体的S极，静止时指向地磁场的（选填“南”或“北”）极。指南针在通电螺线管附近发生偏转，是因为产生了磁场。5、闭合开关前，小磁针位置如图所示，请根据右手螺旋定则判断闭合开关
