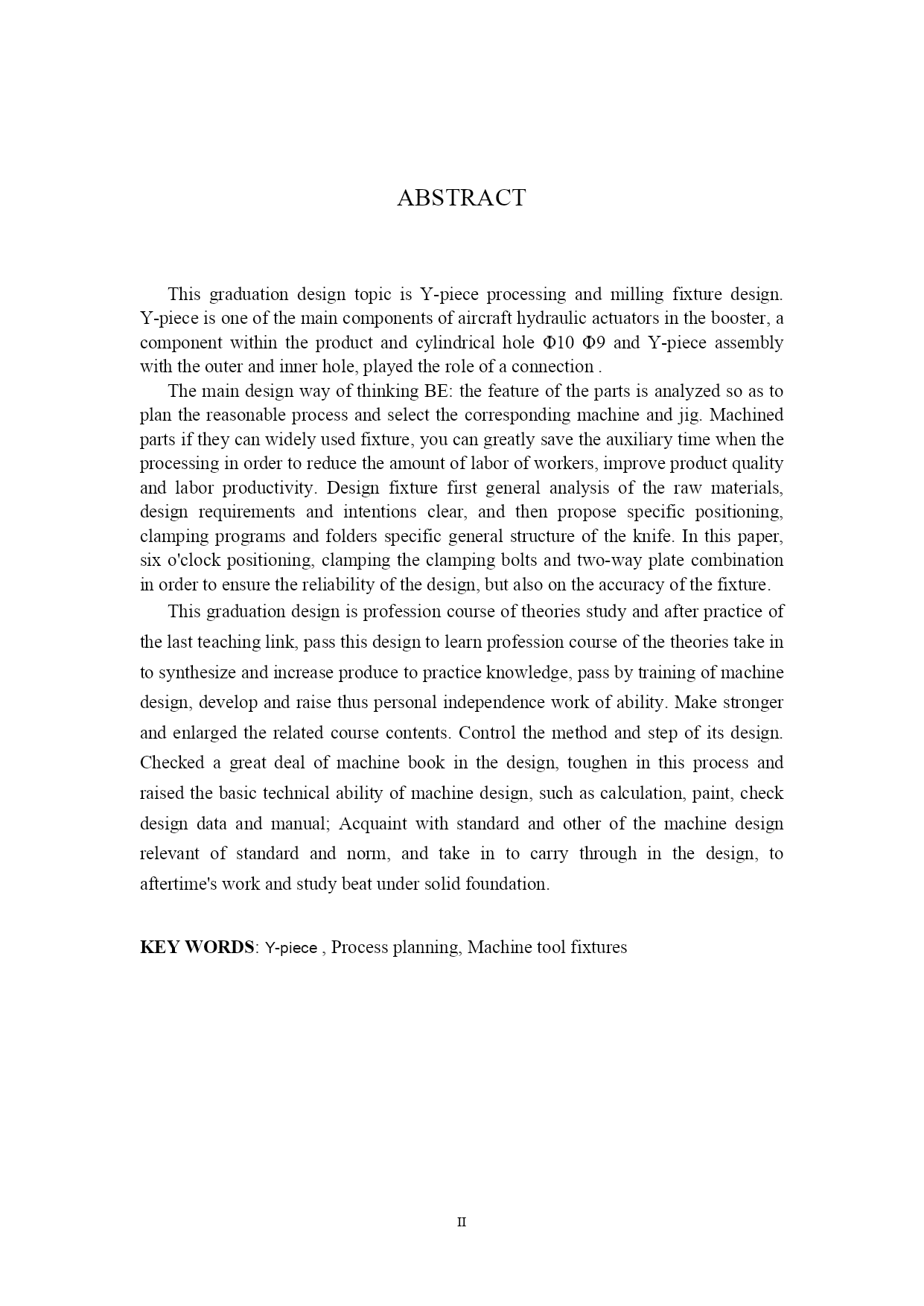

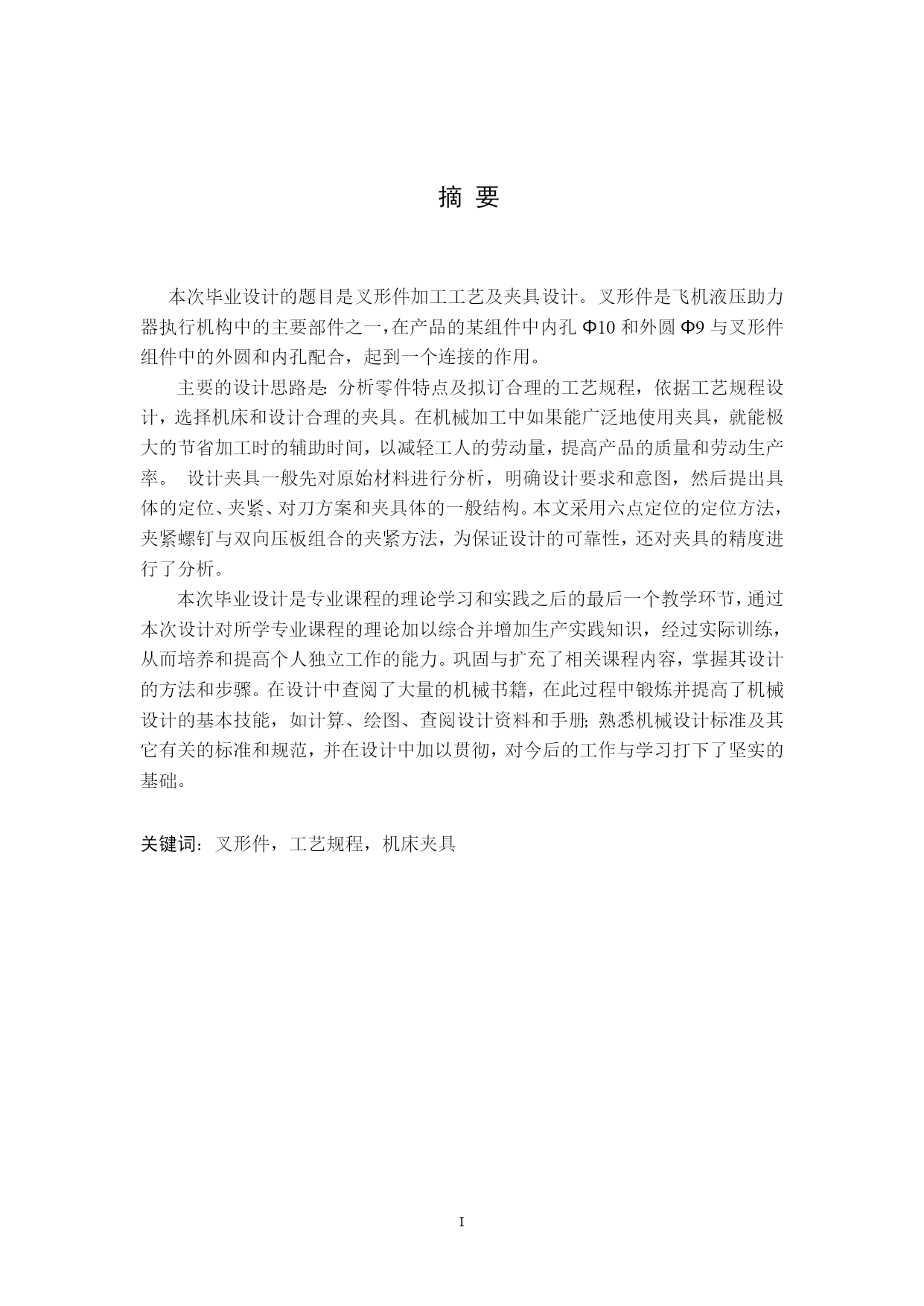

PAGE\*MERGEFORMATI摘要本次毕业设计的题目是叉形件加工工艺及夹具设计。叉形件是飞机液压助力器执行机构中的主要部件之一，在产品的某组件中内孔Φ10和外圆Φ9与叉形件组件中的外圆和内孔配合，起到一个连接的作用。主要的设计思路是：分析零件特点及拟订合理的工艺规程，依据工艺规程设计，选择机床和设计合理的夹具。在机械加工中如果能广泛地使用夹具，就能极大的节省加工时的辅助时间，以减轻工人的劳动量，提高产品的质量和劳动生产率。设计夹具一般先对原始材料进行分析，明确设计要求和意图，然后提出具体的定位、夹紧、对刀方案和夹具体的一般结构。本文采用六点定位的定位方法，夹紧螺钉与双向压板组合的夹紧方法，为保证设计的可靠性，还对夹具的精度进行了分析。本次毕业设计是专业课程的理论学习和实践之后的最后一个教学环节，通过本次设计对所学专业课程的理论加以综合并增加生产实践知识，经过实际训练，从而培养和提高个人独立工作的能力。巩固与扩充了相关课程内容，掌握其设计的方法和步骤。在设计中查阅了大量的机械书籍，在此过程中锻炼并提高了机械设计的基本技能，如计算、绘图、查阅设计资料和手册；熟悉机械设计标准及其它有关的标准和规范，并在设计中加以贯彻，对今后的工作与学习打下了坚实的基础。关键词：叉形件，工艺规程，机床夹具PAGE\*MERGEFORMATIIABSTRACTThisgraduationdesigntopicisY-pieceprocessingandmillingfixturedesign.Y-pieceisoneofthemaincomponentsofaircrafthydraulicactuatorsinthebooster,acomponentwithintheproductandcylindricalholeΦ10Φ9andY-pieceassemblywiththeouterandinnerhole,playedtheroleofaconnection.ThemaindesignwayofthinkingBE:thefeatureofthepartsisanalyzedsoastoplanthereasonableprocessandselectthecorrespondingmachineandjig.Machinedpartsiftheycanwidelyusedfixture,youcangreatlysavetheauxiliarytimewhentheprocessinginordertoreducetheamountoflaborofworkers,improveproductqualityandlaborproductivity.Designfixturefirstgeneralanalysisoftherawmaterials,designrequirementsandintentionsclear,andthenproposespecificpositioning,clampingprogramsandfoldersspecificgeneralstructureoftheknife.Inthispaper,sixo'clockpositioning,clampingtheclampingboltsandtwo-wayplatecombinationinordertoensurethereliabilityofthedesign,butalsoontheaccuracyofthefixture.Thisgraduationdesignisprofessioncourseoftheoriesstudyandafterpracticeofthelastteachinglink,passthisdesigntolearnprofessioncourseofthetheoriestakeintosynthesizeandincreaseproducetopracticeknowledge,passbytrainingofmachinedesign,developandraisethuspersonalindependenceworkofability.Makestrongerandenlargedtherelatedcoursecontents.Controlthemethodandstepofitsdesign.Checkedagreatdealofmachinebookinthedesign,tougheninthisprocessandraisedthebasictechnicalabilityofmachinedesign,suchascalcul
