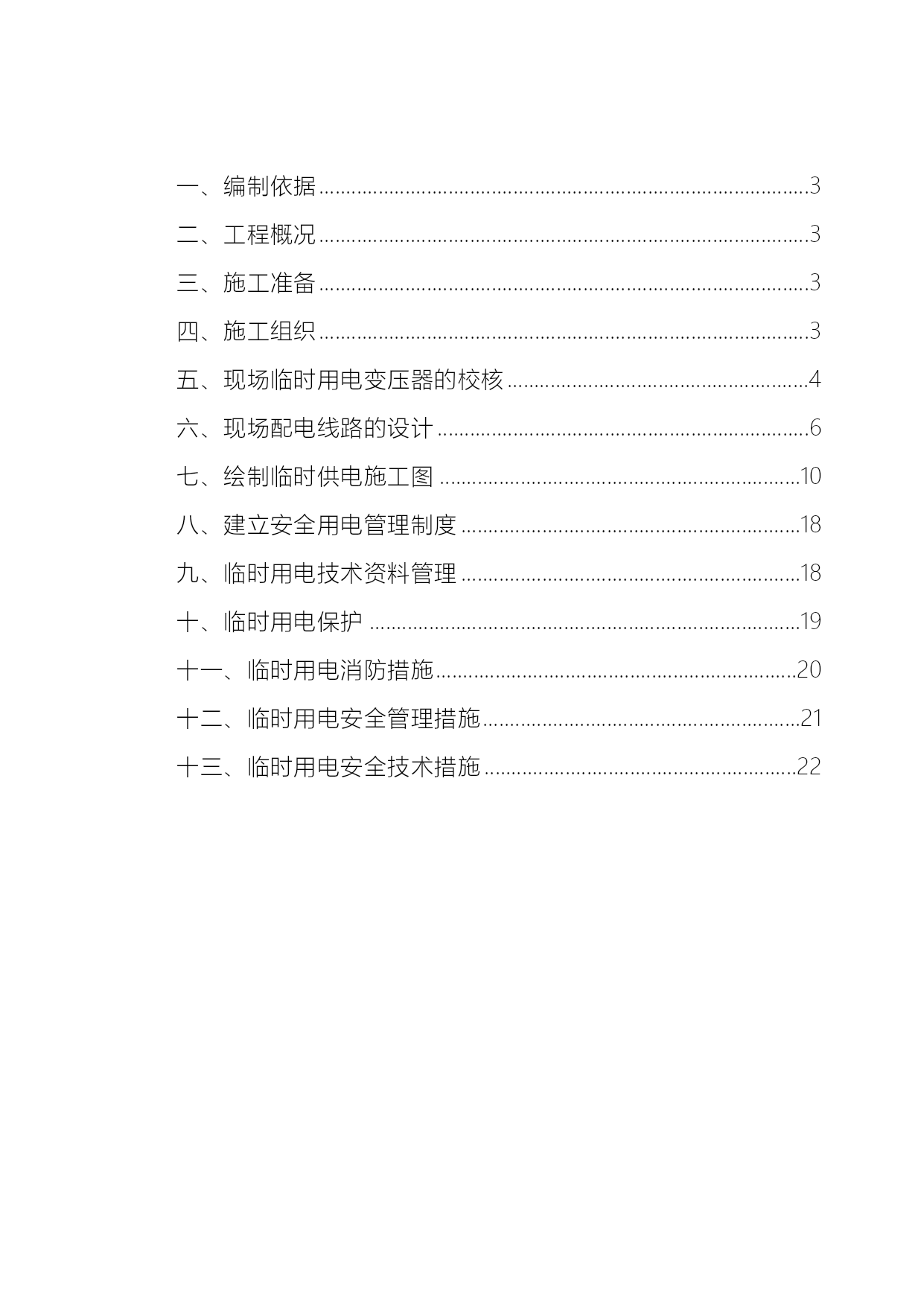

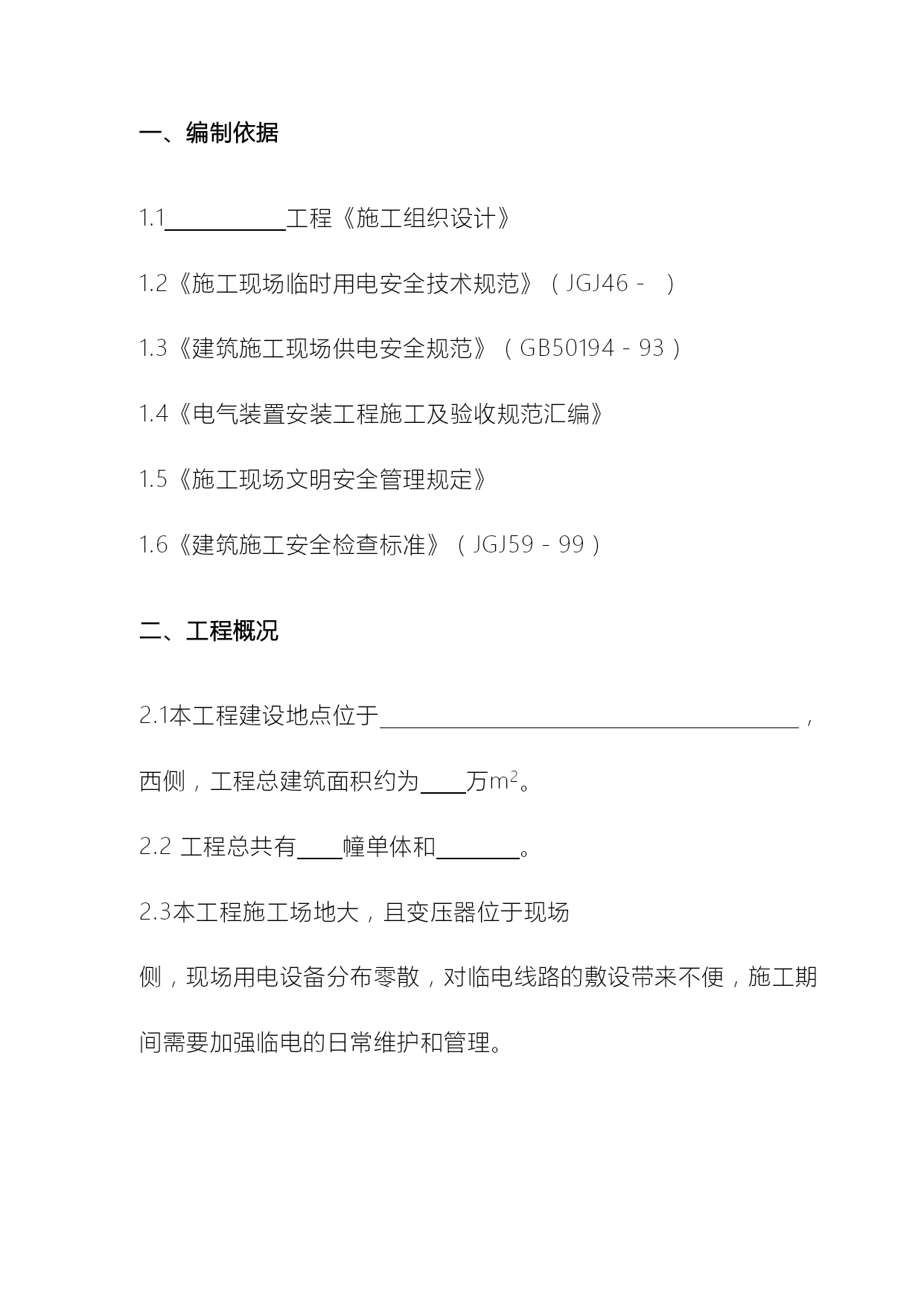

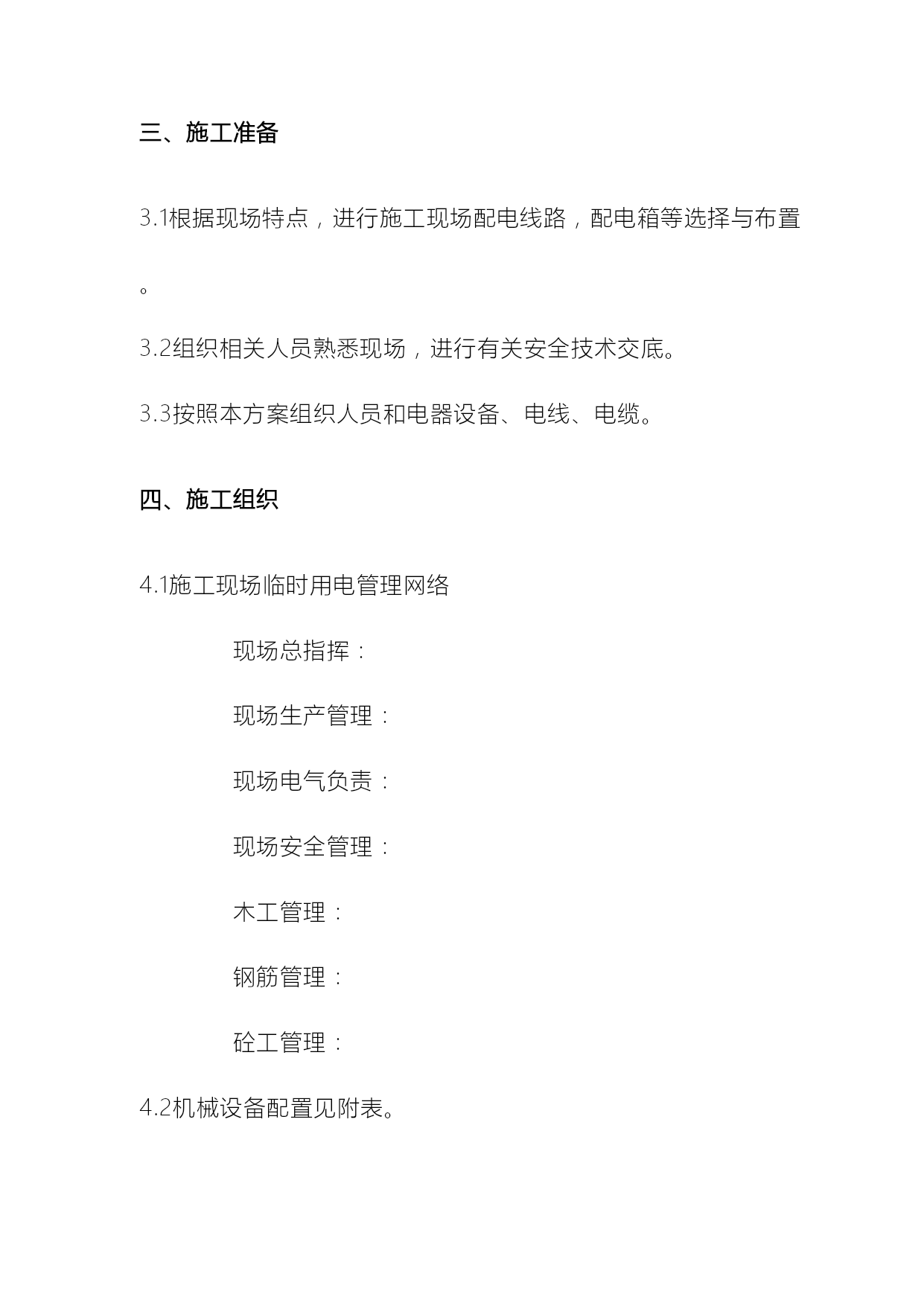

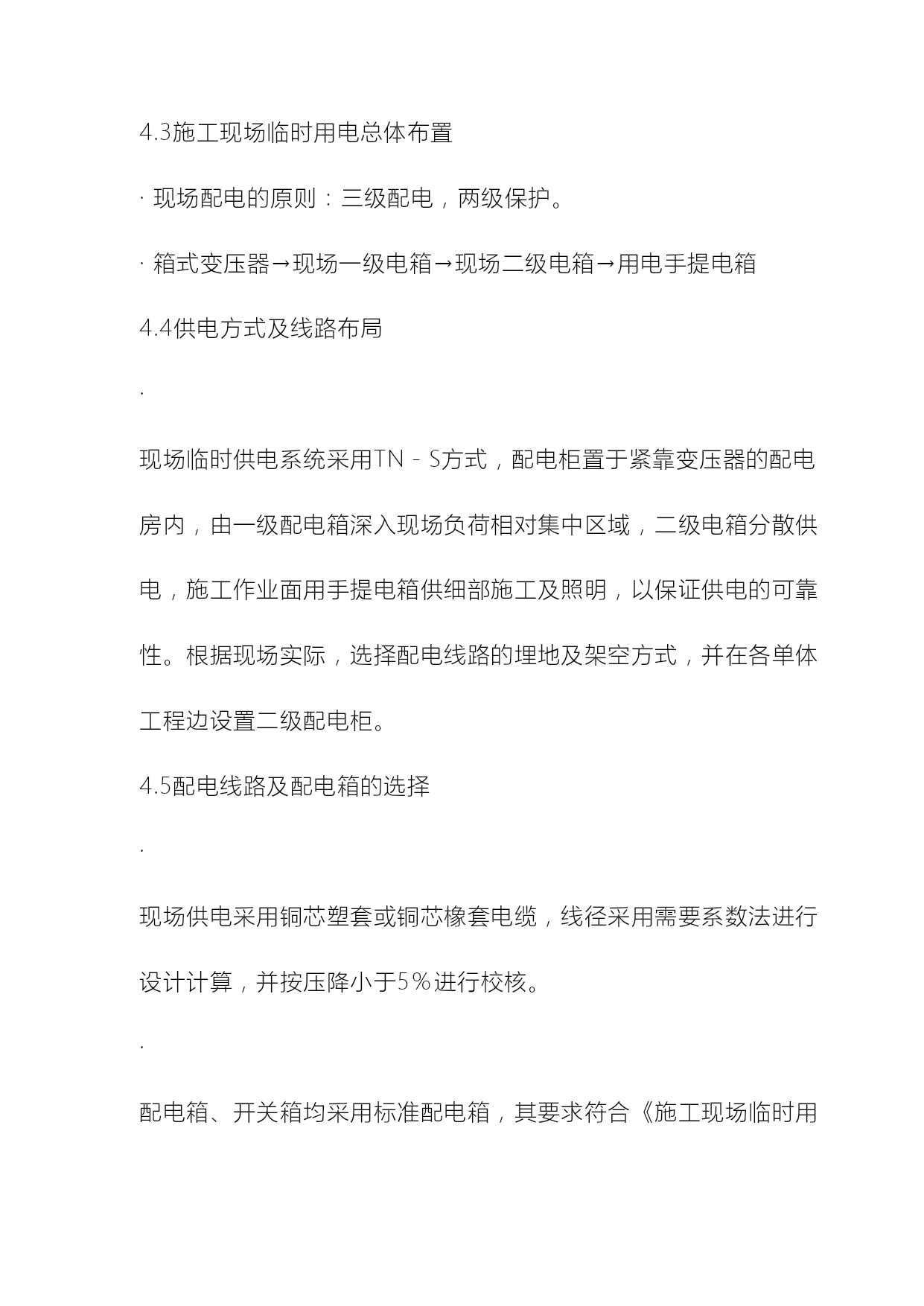

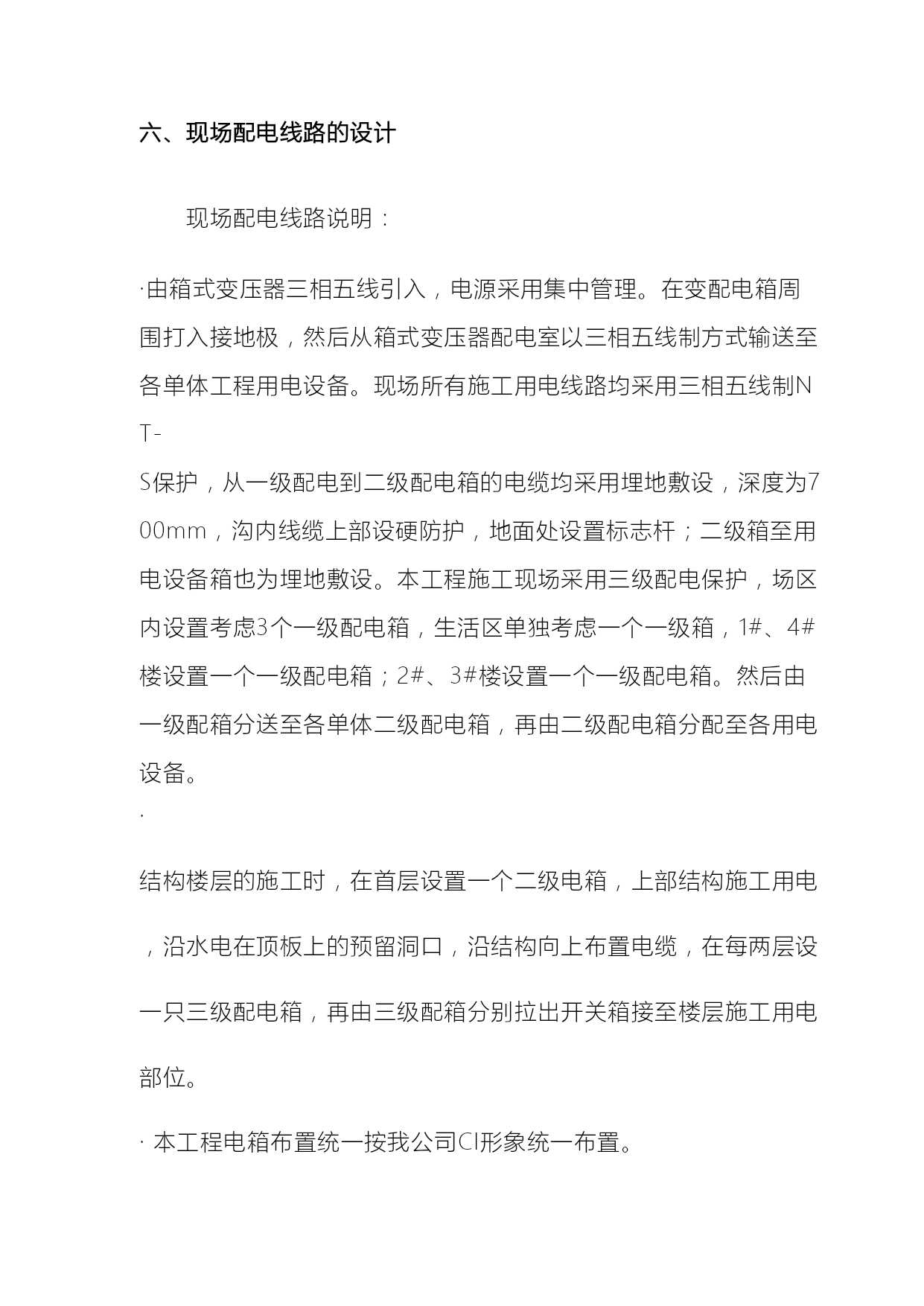

施工现场临时用电方案模板工程施工现场临时用电方案编制人：审核人：批准人：工程有限公司年月日目录TOC\o"1-3"\h\zHYPERLINK\l"_Toc"一、编制依据PAGEREF_Toc\h3HYPERLINK\l"_Toc"二、工程概况PAGEREF_Toc\h3HYPERLINK\l"_Toc"三、施工准备PAGEREF_Toc\h3HYPERLINK\l"_Toc"四、施工组织PAGEREF_Toc\h3HYPERLINK\l"_Toc"五、现场临时用电变压器的校核PAGEREF_Toc\h4HYPERLINK\l"_Toc"六、现场配电线路的设计PAGEREF_Toc\h6HYPERLINK\l"_Toc"七、绘制临时供电施工图PAGEREF_Toc\h10HYPERLINK\l"_Toc"八、建立安全用电管理制度PAGEREF_Toc\h18HYPERLINK\l"_Toc"九、临时用电技术资料管理PAGEREF_Toc\h18HYPERLINK\l"_Toc"十、临时用电保护PAGEREF_Toc\h19HYPERLINK\l"_Toc"十一、临时用电消防措施PAGEREF_Toc\h20HYPERLINK\l"_Toc"十二、临时用电安全管理措施PAGEREF_Toc\h21HYPERLINK\l"_Toc"十三、临时用电安全技术措施PAGEREF_Toc\h22一、编制依据1.1工程《施工组织设计》1.2《施工现场临时用电安全技术规范》（JGJ46－）1.3《建筑施工现场供电安全规范》（GB50194－93）1.4《电气装置安装工程施工及验收规范汇编》1.5《施工现场文明安全管理规定》1.6《建筑施工安全检查标准》（JGJ59－99）二、工程概况2.1本工程建设地点位于，西侧，工程总建筑面积约为万m2。2.2工程总共有幢单体和。2.3本工程施工场地大，且变压器位于现场侧，现场用电设备分布零散，对临电线路的敷设带来不便，施工期间需要加强临电的日常维护和管理。三、施工准备3.1根据现场特点，进行施工现场配电线路，配电箱等选择与布置。3.2组织相关人员熟悉现场，进行有关安全技术交底。3.3按照本方案组织人员和电器设备、电线、电缆。四、施工组织4.1施工现场临时用电管理网络现场总指挥：现场生产管理：现场电气负责：现场安全管理：木工管理：钢筋管理：砼工管理：4.2机械设备配置见附表。4.3施工现场临时用电总体布置·现场配电的原则：三级配电，两级保护。·箱式变压器→现场一级电箱→现场二级电箱→用电手提电箱4.4供电方式及线路布局·现场临时供电系统采用TN－S方式，配电柜置于紧靠变压器的配电房内，由一级配电箱深入现场负荷相对集中区域，二级电箱分散供电，施工作业面用手提电箱供细部施工及照明，以保证供电的可靠性。根据现场实际，选择配电线路的埋地及架空方式，并在各单体工程边设置二级配电柜。4.5配电线路及配电箱的选择·现场供电采用铜芯塑套或铜芯橡套电缆，线径采用需要系数法进行设计计算，并按压降小于5％进行校核。·配电箱、开关箱均采用标准配电箱，其要求符合《施工现场临时用电技术规范》的要求。五、现场临时用电变压器的校核现场临时用电内容包括施工动力用电、照明用电、生活区用电等。5.1根据施工现场设备计划，计算主要机械的总用电负荷。主要机械、照明设备用电负荷表序号名称数量单机额定功率（KW）1固定式塔吊4台26、402人货电梯4台443砼输送泵2台754插入式振捣器15台1.15钢筋切断机4台4.56钢筋弯曲机4台2.87电渣压力焊机2台308电焊机5台219钢筋攻丝机4台310圆盘锯2台4.511平刨1台4.512卷扬机2台1513砼振动台1台0.514高压水泵2台1.515饭箱2台2016碘钨灯4台117镝灯6台318空压机1台5.519工地、生活区照明40用电设备的总负荷P计：SP1P计=1.243（K1+K2SP2）cosw其中SP1＝（23×3＋40＋4×44＋2×75＋1.1×15＋4×4.5+4×2.8+2×4.5＋1×4.5＋2×15＋1×0.5＋2×1.5＋2×20＋4＋6×3＋5.5＋40)=597.6KWSP2＝（2×30＋5×21＋3×4）=177KW597.6P计=1.243（0.5×+0.5×177）0.75=605K
