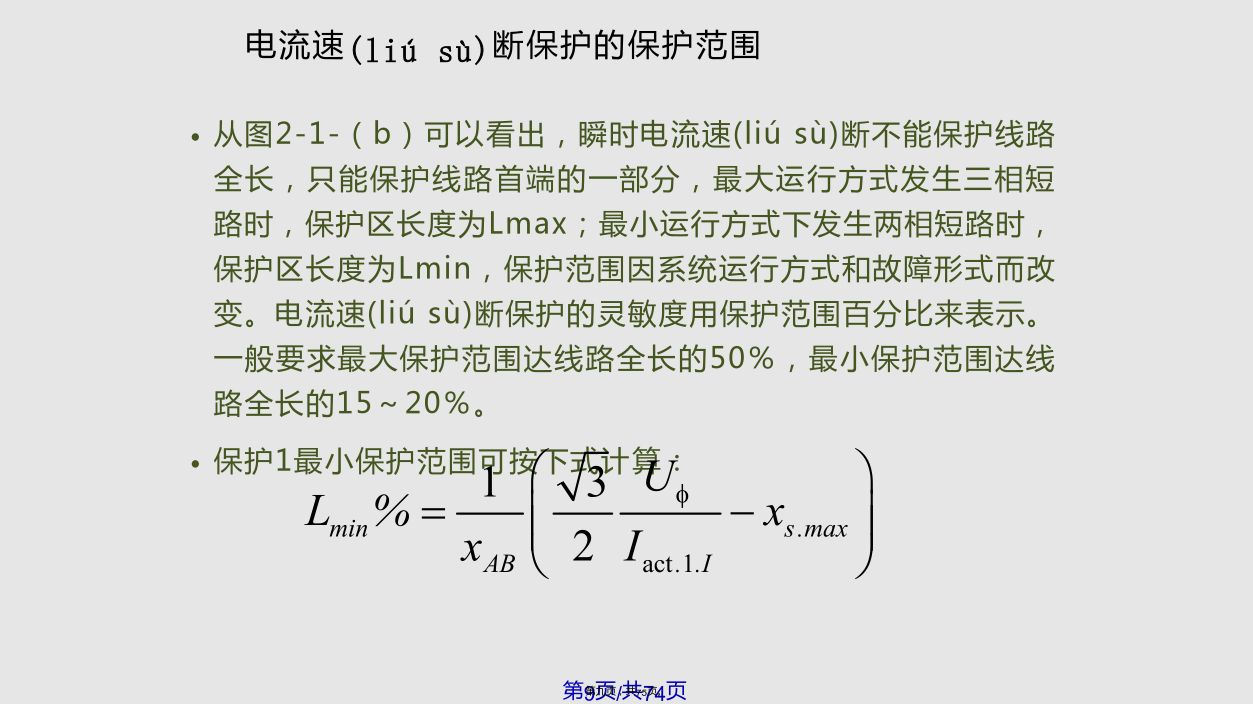

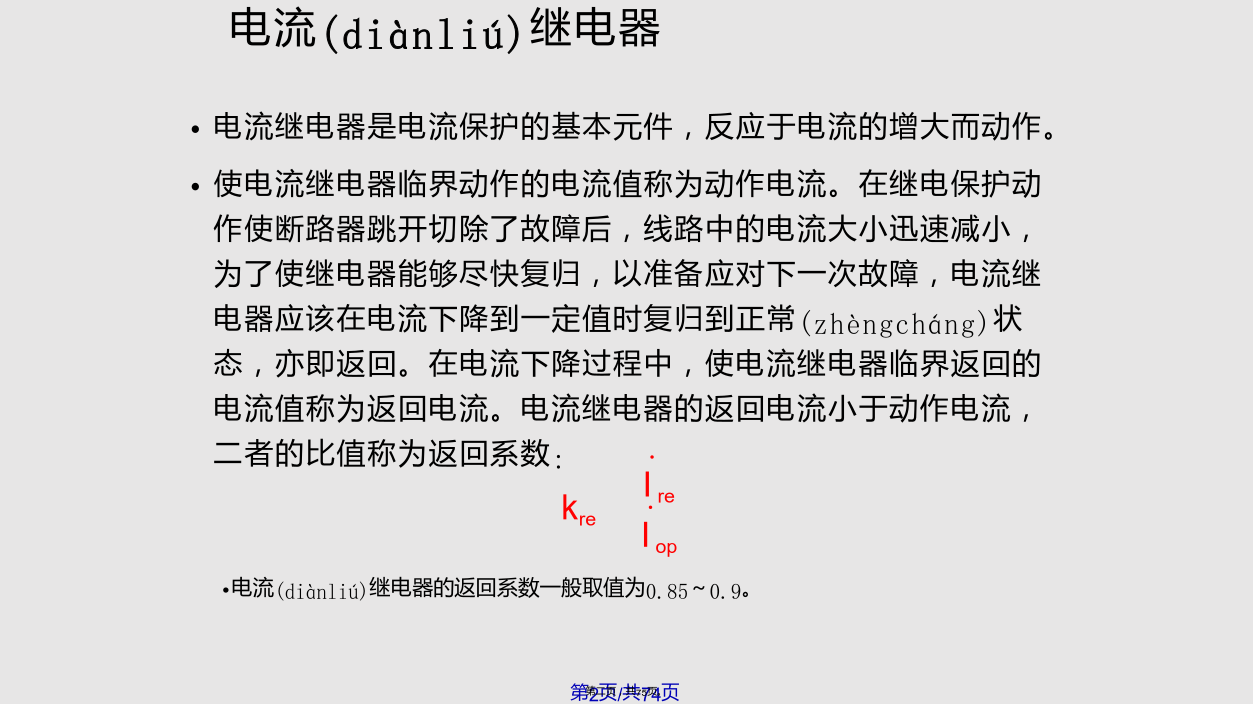

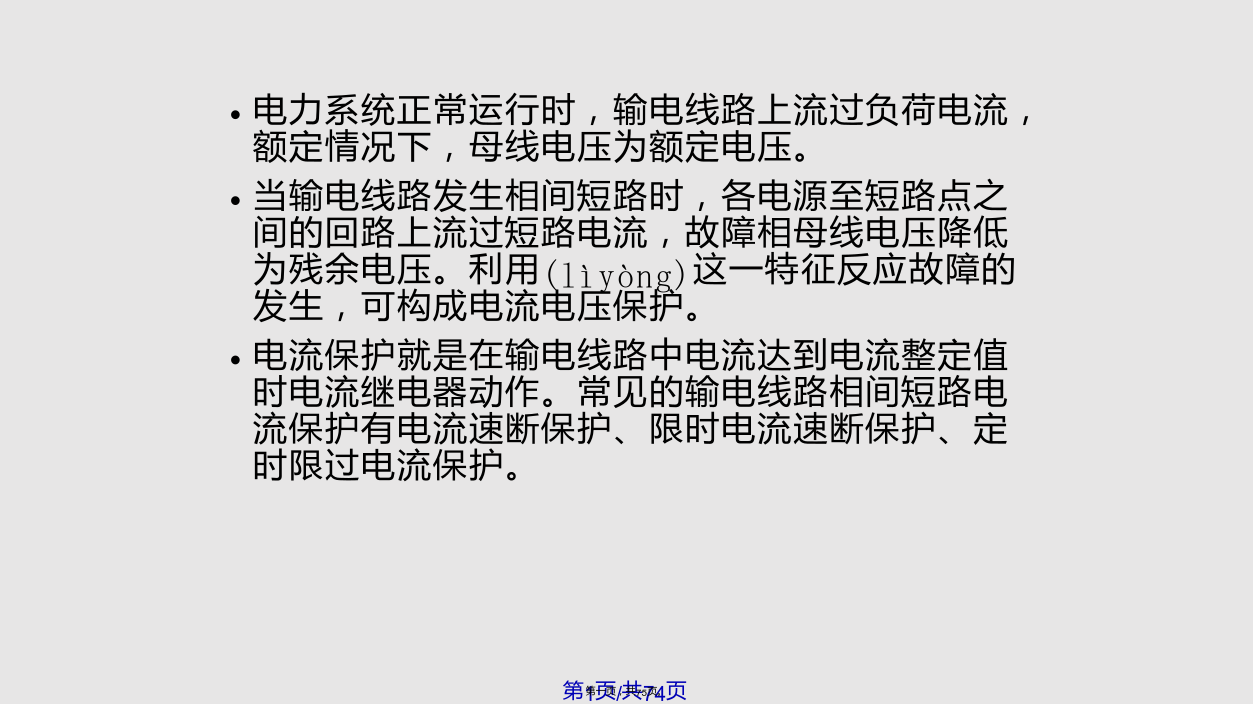

电力系统正常运行时，输电线路上流过负荷电流，额定情况下，母线电压为额定电压。当输电线路发生相间短路时，各电源至短路点之间的回路上流过短路电流，故障相母线电压降低为残余电压。利用这一特征反应故障的发生，可构成电流电压保护。电流保护就是在输电线路中电流达到电流整定值时电流继电器动作。常见的输电线路相间短路电流保护有电流速断保护、限时电流速断保护、定时限过电流保护。电流(diànliú)继电器在如图2-1-a所示单侧电源辐射形电网(diànwǎng)中，变电所A、B、C都装设有电流保护，在线路L1上任意一点发生的短路故障，A站保护1应可靠起动，并跳开断路器1QF，切除故障。同理，对于线路L2和L3上的短路故障，B、C站保护2、3应分别起动并跳开2QF、3QF。/当系统中某一点发生三相短路时，稳态短路电流为：不同的系统运行方式下，Xs取值不同。对应于系统最大运行方式和最小运行方式，Xs分别取为最小系统阻抗Xs.min和最大系统阻抗Xs.max，此时的短路电流分别为最大短路电流Ik.max和最小短路电流Ik.min。常用的有最大三相短路电流I(3)k.max、最小三相短路电流I(3)k.min和最小两相短路电流I(2)k.min。图2-1-b所示两条曲线分别表示在系统最大运行方式下三相短路I(3k.max和最小运行方式下两相短路电流I(2)k.min关于短路点到保护安装(ānzhuāng)处距离L的曲线，即短路电流曲线。电流速断保护电流速断保护的保护范围电流速断保护的单相原理接线电流速断保护中间继电器的作用限时电流速断保护限时电流速断保护动作时限限时电流速断保护灵敏(línɡmǐn)系数定时限(shíxiàn)过电流保护当相邻元件(yuánjiàn)三相短路故障切除后，负荷自起动时，保护1在最大自起动电流IMs.max下应可靠地返回。所以，保护1的返回电流Ire应满足：所以，过电流(diànliú)保护的动作电流(diànliú)可整定为：过电流保护灵敏(línɡmǐn)系数校验过电流(diànliú)保护的动作时间整定阶梯时限特性过电流保护阶梯时限(shíxiàn)特性定时限过电流保护装置的单相(dānxiānɡ)原理接线图电流保护的接线(jiēxiàn)方式三相完全(wánquán)星形接线和两相不完全(wánquán)星形接线两种接线(jiēxiàn)方式在各种故障时的性能分析比较(2)对中性点非直接接地电网中的两点接地短路由于中性点非直接接地电网中，允许单相接地时继续短时运行。因此，希望只切除一个故障点。如果两个接地点分别在串联的两条线路上，三相完全星形接线可以保证切除后面一条线路，停电范围较小。两相不完全星形接线则只能保证三分之二的机会切除后面一条线路。在同一变电所引出的放射形线路上，发生两点接地短路时，希望任意切除其中一条线路。当保护1和2均采用三相星形接线时，两套保扩都会起动，如果保护l和保护2的时限相同，保护l和2可能同时动作切除两条线路。如果采用两相星形接线，即使保护l和保护2的时限相同，它也能保证有三分之二的机会只切除一条线路。(3)对Y，d接线变压器后面的两相短路当过电流保护安装在变压器的一次侧，作为二次侧线路故障的后备保护时，当二次侧发生两相相间故障时，变压器二次侧有两相流过大小相等(xiāngděng)方向相反的故障电流，在变压器一次侧则三相中都流过故障电流，其中一相中的故障电流较大，且正好等于另外两相中的故障电流的2倍，当二次侧故障相别不同时，一次侧故障电流较大的相别也不同，例如，对于Yd/11接法的降压变压器，如果二次侧为AB相间故障，则一次侧B相的故障电流较大，这样，如果保护是采用三相星形接线，则接于B相上的电流继电器中流过的电流是其它两相电流的2倍，灵敏系数增大一倍，这是十分有利的。如果保护采用的是两相星形接线，由于B相上没有装设电流继电器，因此灵敏系数只能由A相和C相的电流决定，在同样的情况下，其数值要比采用三相星形接线时降低一半。为了克服这个缺点，可以在两相星形接线的中线上再接入一个电流继电器，其中流过的电流为，其大小等于电流，利用这个继电器能够提高灵敏系数。对Y，d接线(jiēxiàn)变压器后面的两相短路电流(diànliú)向量图/阶段(jiēduàn)式电流保护装置2电网相间短路的方向性电流电压保护对方向(fāngxiàng)继电器的要求最大灵敏(línɡmǐn)角为了继电器动作最灵敏,则设计最大灵敏角,则方向继电器的动作区方向(fāngxiàng)继电器动作方程动作(dòngzuò)条件动
