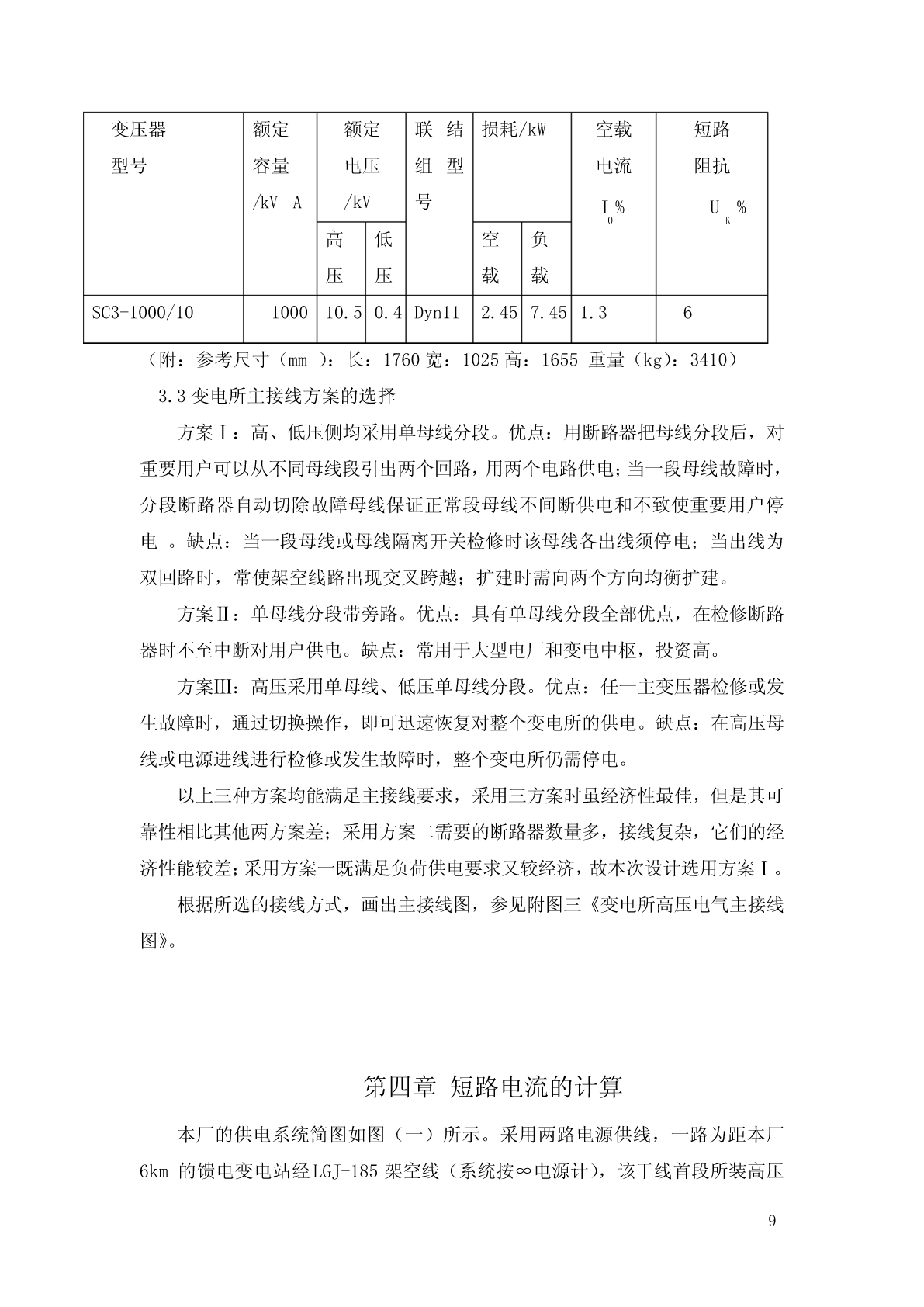

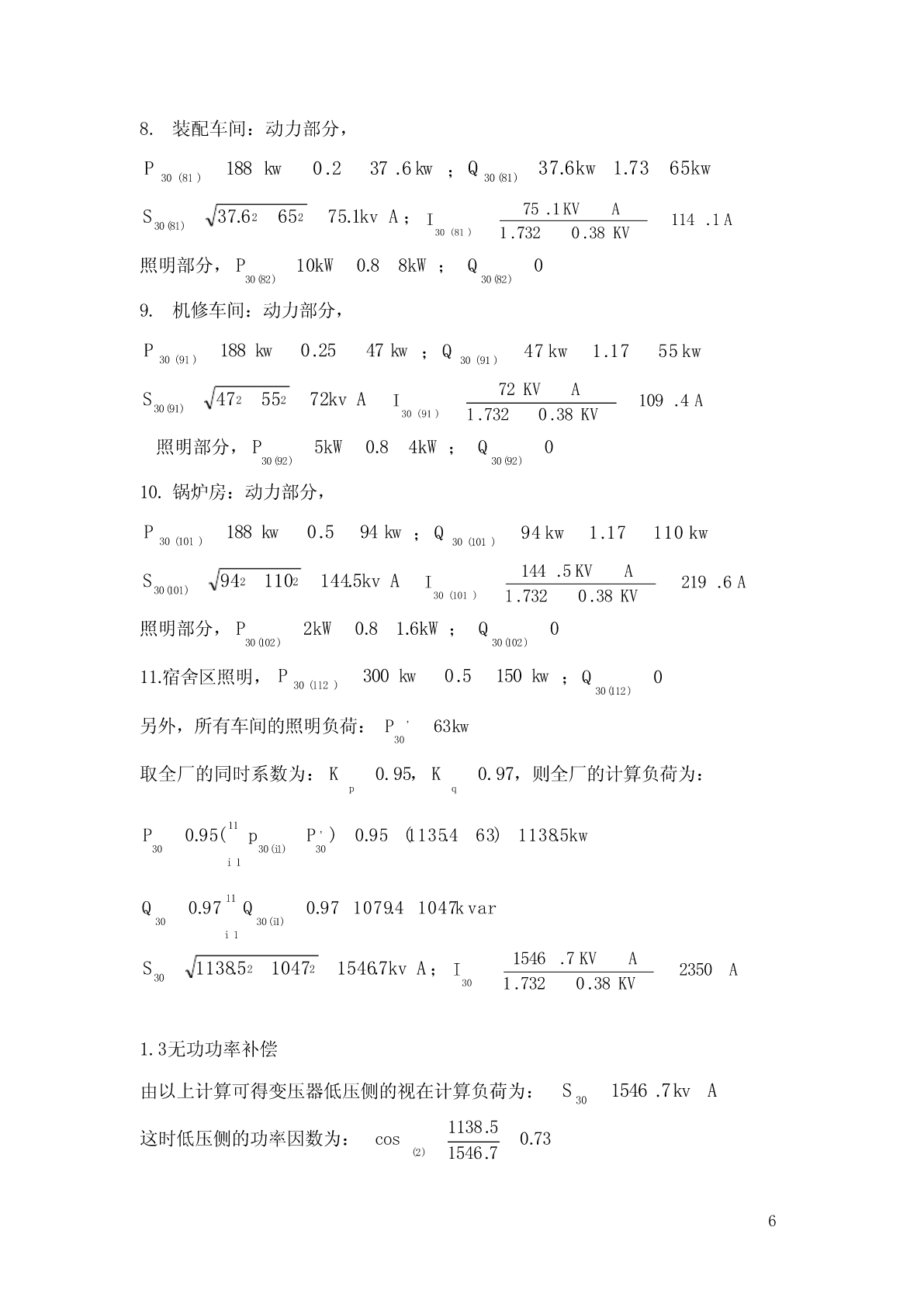

目录设计任务说明书·························4页第一章负荷计算和无功功率计算及补偿···············5页1.1机械厂负荷统计资料····················5页1.2负荷计算和无功功率计算·················5页1.3无功功率补偿·······················7页1.4年耗电量的估算·····················8页第二章变电所位置和形式的选择··················9页第三章变电所主变压器台数和容量及主接线方案的选择········9页3.1变电所主变压器台数的选择················9页3.2变电所主变压器容量选择·················9页3.3变电所主接线方案的选择················10页第四章短路电流的计算····················11页4.1确定基准值·························11页4.2计算短路电路中各主要元件的电抗标么值：···········11页4.3计算k-1点的短路电路总电抗标么值及三相短路电流和短路容量··12页4.4计算k-2点短路电路总电抗标么值及三相短路电流和短路容量··12页第五章变电所一次设备的选择与校验··············13页5.1变电所高压一次设备的选择··················13页5.2变电所高压一次设备的校验·················13页5.3变电所低压一次设备的选择·················15页5.4变电所低压一次设备的校验·················15页第六章变电所高、低压线路的选择················16页6.1高压线路导线的选择····················17页6.2低压线路导线的选择····················17页第七章变电所二次回路方案选择及继电保护的整定·········18页7.1二次回路方案选择·····················18页7.2继电保护的整定······················19页1第八章心得和体会·······················22页附录参考文献·························23页2设计任务说明书一．设计题目机械厂10kV降压变电所电气设计二．设计要求1.工厂的负荷计算及无功补偿（要求列表）。2.确定工厂总配变电所的所址和形式。3.确定工厂总配变电所的主接线方案（要求从两个比较合理的方案中优先），总降压变电所要结合主接线方案的确定，确定主变压器形式，容量和数量。4.短路计算，并选择一次设备（尽量列表）。5.选择工厂电源进线及工厂高压配电线路。6.选择电源进线的二次回路方案及整定继电保护。7.工厂总配变电所防雷保护及接电装置的保护。在完成上述设计计算任务的基础上，要求交出下列资料：1设计任务说明2工厂总配变电所主接线电路图(A1图样)3工厂总配变电所平面图(A1图样)4工厂总变电所接地装置平面布置图(A2图样)5工厂高压配电系统平面布线图(A2图样)指导教师（签名）3第一章负荷计算和无功功率计算及补偿1.1机械厂负荷统计资料机械厂负荷统计资料厂房编厂房名称负荷设备容量需要系功率因数tan号类别/kw数cos1仓库动力200.41.170.65照明20.701.02铸造车间动力4380.500.880.75照明100.801.03锻压车间动力4380.251.170.65照明100.801.04金工车间动力4380.251.330.60照明100.801.05工具车间动力1880.251.170.65照明100.801.06电镀车间动力4380.500.880.75照明100.801.07热处理车动力1880.501.330.60间照明100.801.08装配车间动力1880.201.730.50照明100.801.09机修车间动力1880.251.170.65照明50.801.010锅炉房动力1880.501.170.65照明20.801.0宿舍区照明3000.701.2负荷计算和无功功率计算在负荷计算时，采用需要系数法对各个车间进行计算，并将照明和动力部分分开计算，照明部分最后和宿舍区照明一起计算。具体步骤如下。1.仓库：动
