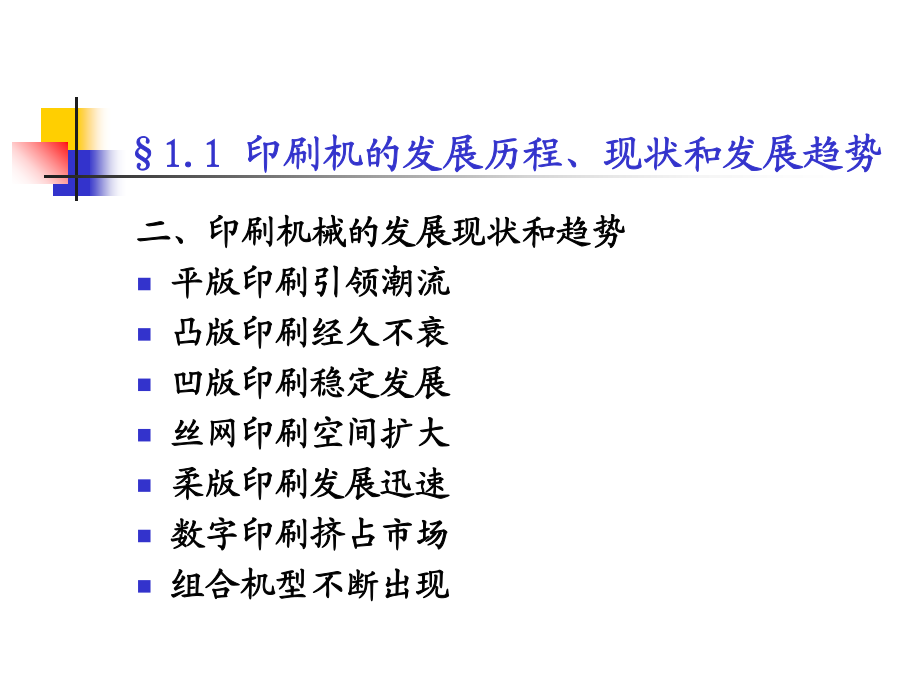

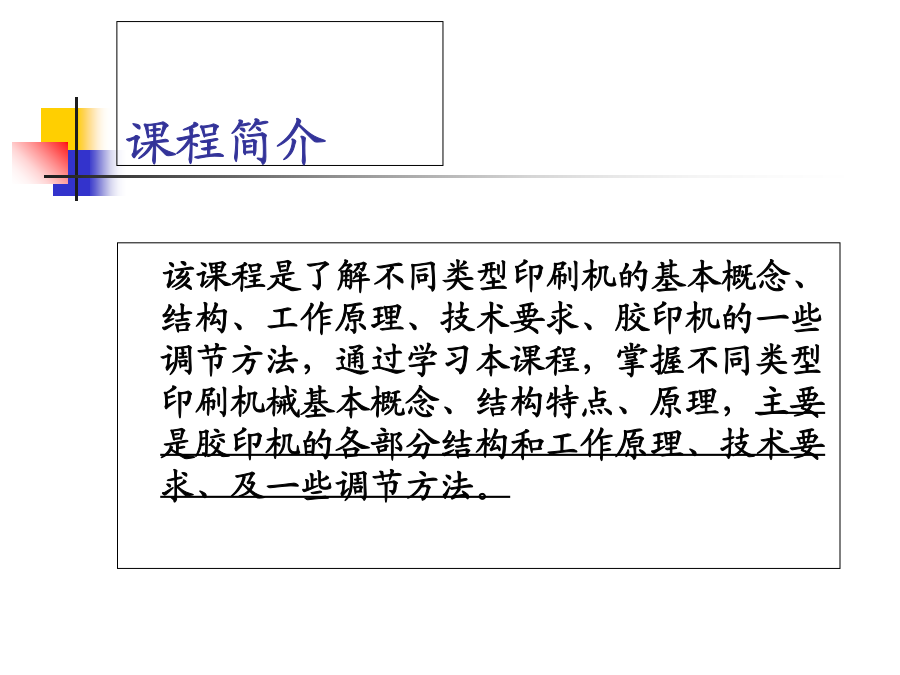

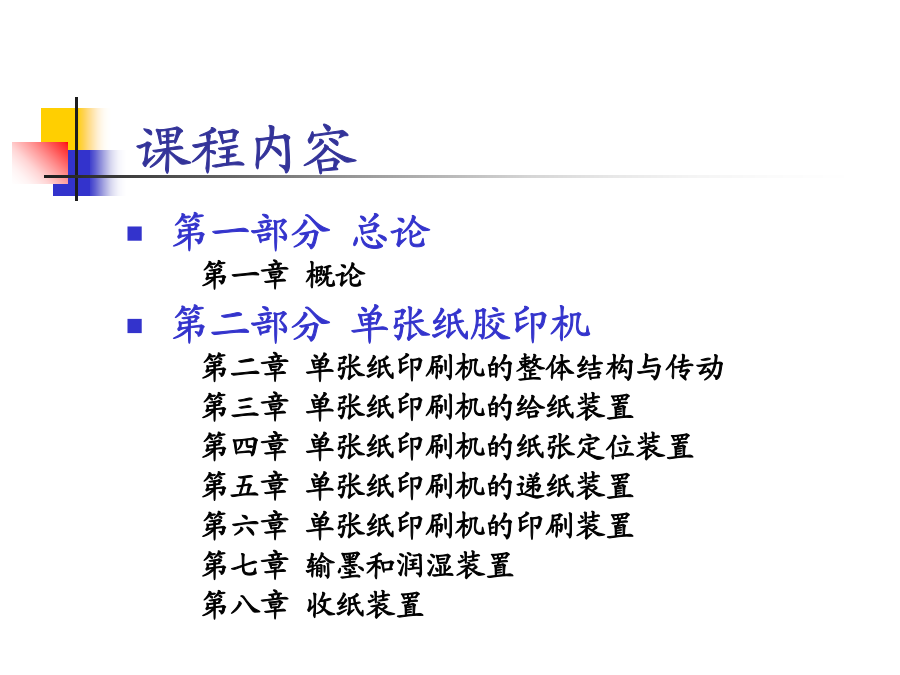

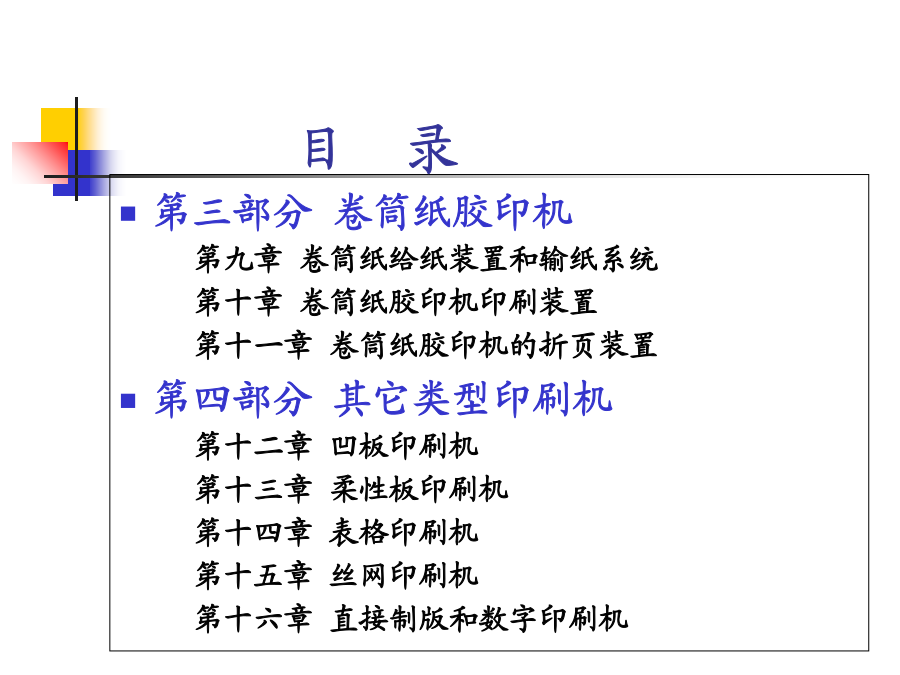

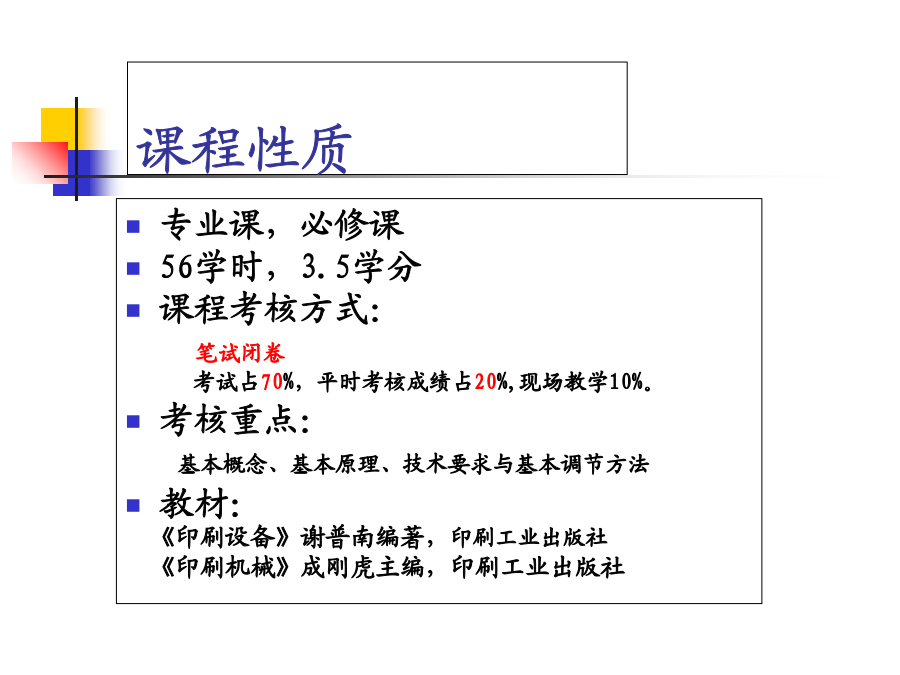

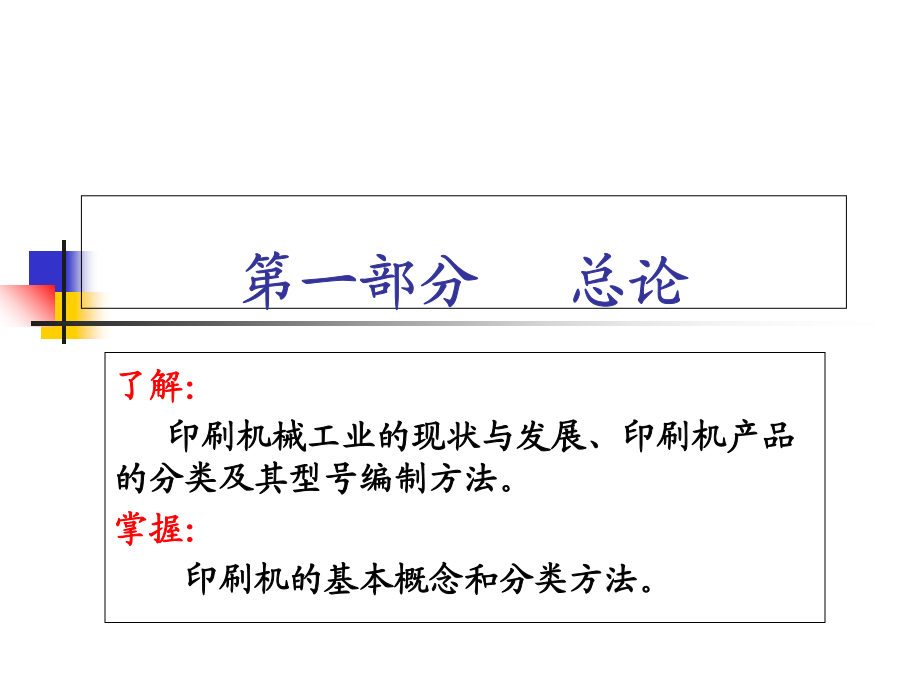

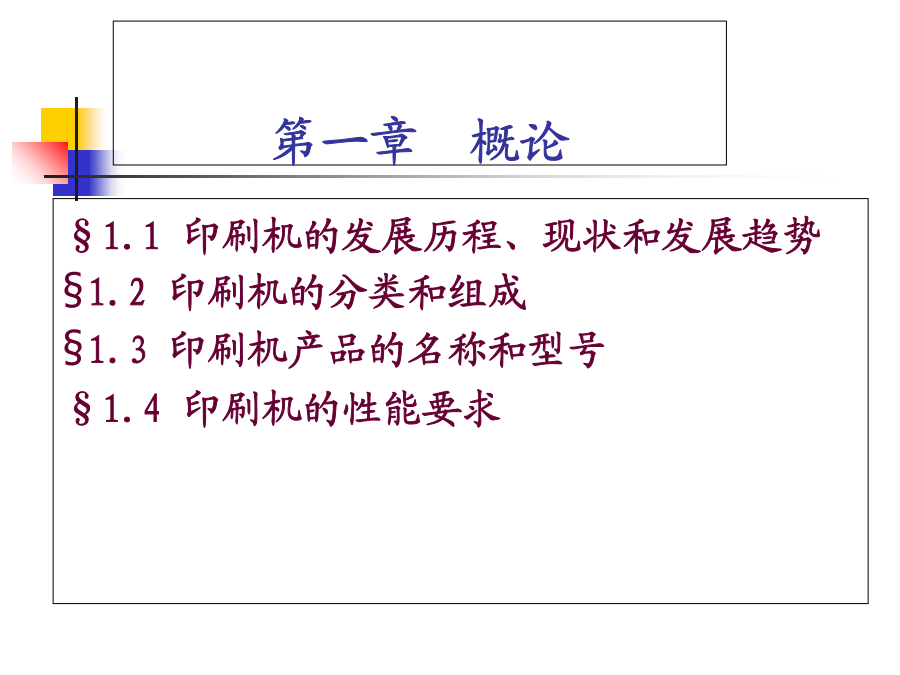

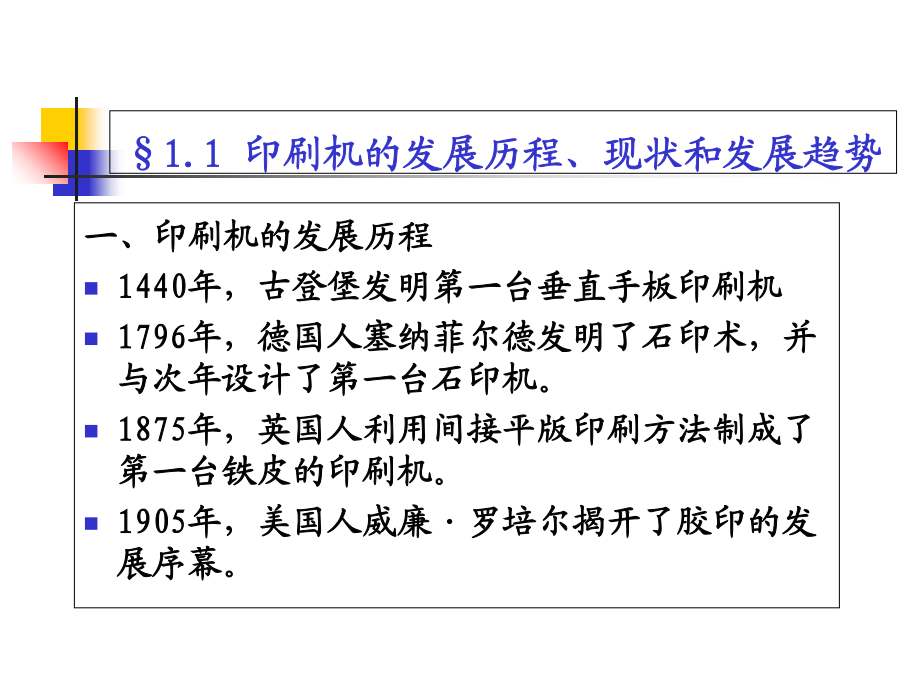

印刷设备.(一)课程性质课程简介教学目的课程内容第三部分卷筒纸胶印机第九章卷筒纸给纸装置和输纸系统第十章卷筒纸胶印机印刷装置第十一章卷筒纸胶印机的折页装置第四部分其它类型印刷机第十二章凹板印刷机第十三章柔性板印刷机第十四章表格印刷机第十五章丝网印刷机第十六章直接制版和数字印刷机第一部分总论第一章概论§1.1印刷机的发展历程、现状和发展趋势§1.1印刷机的发展历程、现状和发展趋势一、国内印刷机发展现状三、国内较大印刷集团§1.2印刷机的分类和组成三、印刷分类：1.按印版类型分：凸、平、凹、孔（丝网）2.按印刷色数分：单、双、多色3.按印刷装置分：平压平、圆压平（二回转、一回转、转停式、反复式）、圆压圆4.按输纸形式分：单张纸、卷筒纸5.按印刷面数分：单面、双面6.按纸张幅面分类：全张、对开、四开、八开印刷机等不同型号。四、印刷机的组成和各部分的功能1、按机器本身性能原动部分、传动部分、工作部分、辅助部分2、按贯穿机器的介质六大走线：纸路、墨路、水路、气路、电路、油路3、按印刷工艺流程传动系统、输纸和走纸系统、规矩系统、印刷系统、输墨系统、润湿系统、收纸系统、控制系统、检测系统二、命名与型号2.印刷机产品的命名产品名称应为中文名称。对于产品的其他技术特征或需要特别说明的特征以及专用途的机型，在产品名称中应增加该部分内容。对于承印材料为非纸张的专用印刷机，产品型号按印版类编制，在产品名称中应增加表明专用的承印材料名称，位于分类名称代号之前。产品的全程和依照型号中代号含义从后往前依次读出。印刷机的型号、名称一般包含着机器类型和机器用途、结构特点、纸张品种、主要规格、印刷色数、自动化程度等主要方面的规范内容。JB/E106-73JB3090-82JB87007-1988JB/T6530-92JB/T6530-20041、JB/E106-73（1973.1-1983.1）主要规格前面的第一个字母J单张纸胶印机；JY表示打样胶印机；JJ卷筒纸胶印机；JS双面胶印机。型号的第一个数码表示胶印机用纸的主要规格：全幅面用1，对开面2，四开幅面以4表示，八开幅面以8表示。型号的第二个数字表示印刷色数：单色机以1表示，双色机2，四色机4。型号的后两位数表示同类产品的设计序号，最后的大写英文字母则表示同类机型的改进序号。如：J2101表示JS2101表示JJ204表示J2108A表示2、JB3090-82（1983.1-1989.1）①主型号：用以表示产品的分类、名称，用汉语拼音表示E:二回转胶印机PZ：机组式平版胶印机PW：五滚筒式平版胶印机PDJ：卷筒对滚式平版胶印机②辅助型号：用以表示产品的主要性能（用阿拉伯数字表示性能规格）、设计序号（一般用A、B、C表示）印刷色数：1、2、3幅宽：1575、1230、880、787、615、440产品型号举例（北人产品）其他包括：P2880B，PW2920-01，PDJ9203、JB87007.1-1988（1989.1-1993.1）4、JB/T6530-92标准JB/T6530-92标准规定：印刷机产品型号由主型号和辅型号两部分组成。主型号用大写汉语拼音字母表示产品的分类名称、印版种类、压印结构型式等。辅助型号表示产品的主要性能规格和设计顺序，用阿拉伯数字或字母表示。印刷机产品型号代号共包括七项内容，排列顺序如下1特殊功能设计序号承印材料规格印刷色数印刷面数压印结构型式印版种类分类名称（印刷机）分类名称（印刷机）带好用字母Y表示凸版（硬版、柔版）T、R；平版P；凹版A；孔版K；特种Z附加特殊功能代号对开双色平版印刷机卷筒纸四色平版印刷机四开单色停回转凸版印刷机卷筒纸四色凹版印刷机八开四色平型网版印刷机柔版网版五色印刷机二、命名与型号3.名称与型号的对应关系平版印刷机凸版印刷机凹版印刷机丝网印刷机特种印刷机§1.4印刷机的性能要求海德堡印刷机第二部分单张纸胶印机第二章单张纸印刷机的整体结构和传动§2.1概述§2.1概述§2.1概述§2.1概述§2.2单张纸胶印机的传动系统§2.2单张纸胶印机的传动系统§2.2单张纸胶印机的传动系统2、典型传动机构减速机构离合器联轴器主机和给纸机之间的传动制动器盘车安全机构过载保护机构3、典型机型的主传动J2109J2111PD1230AJ2205（J2208）J2204A
