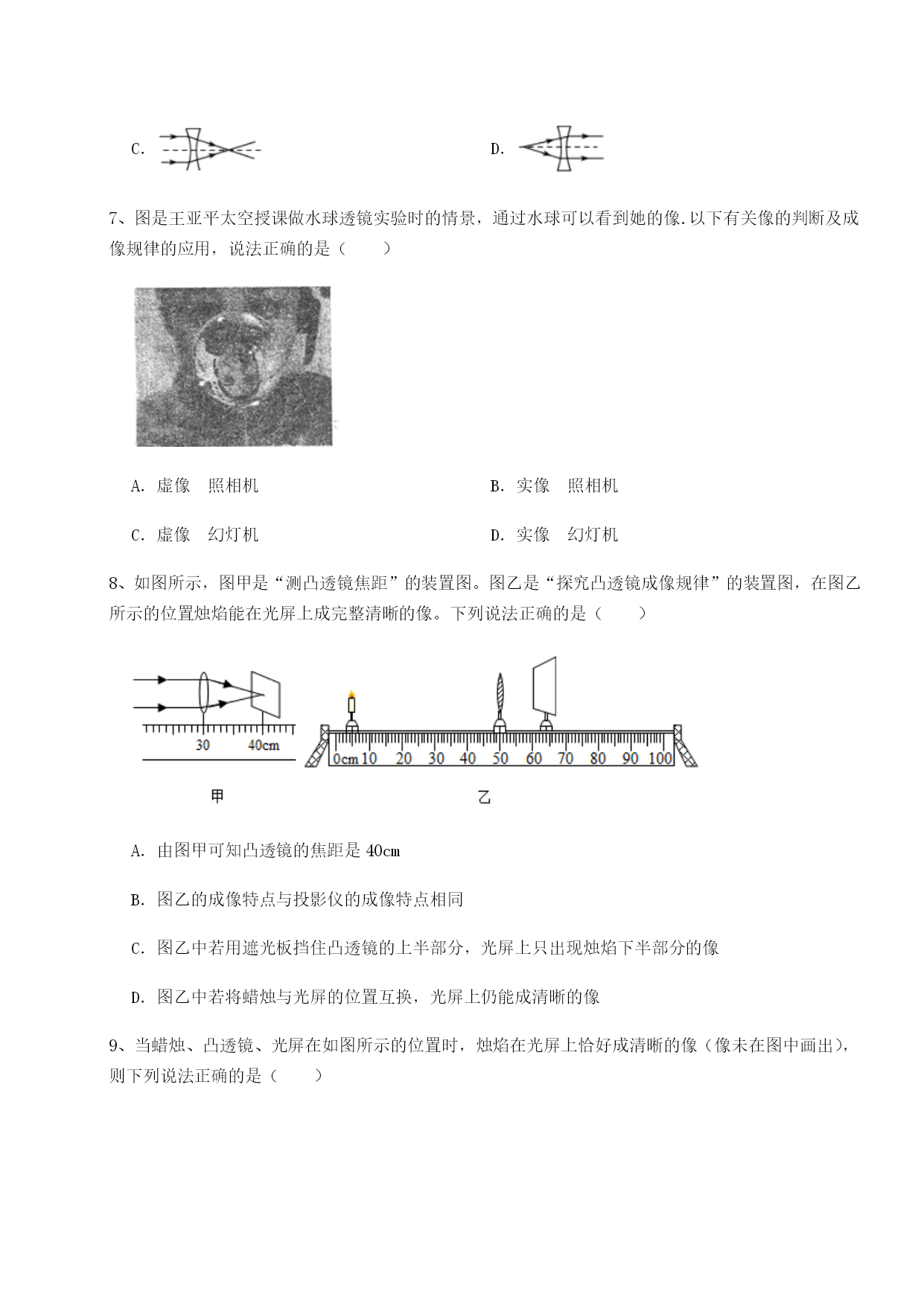

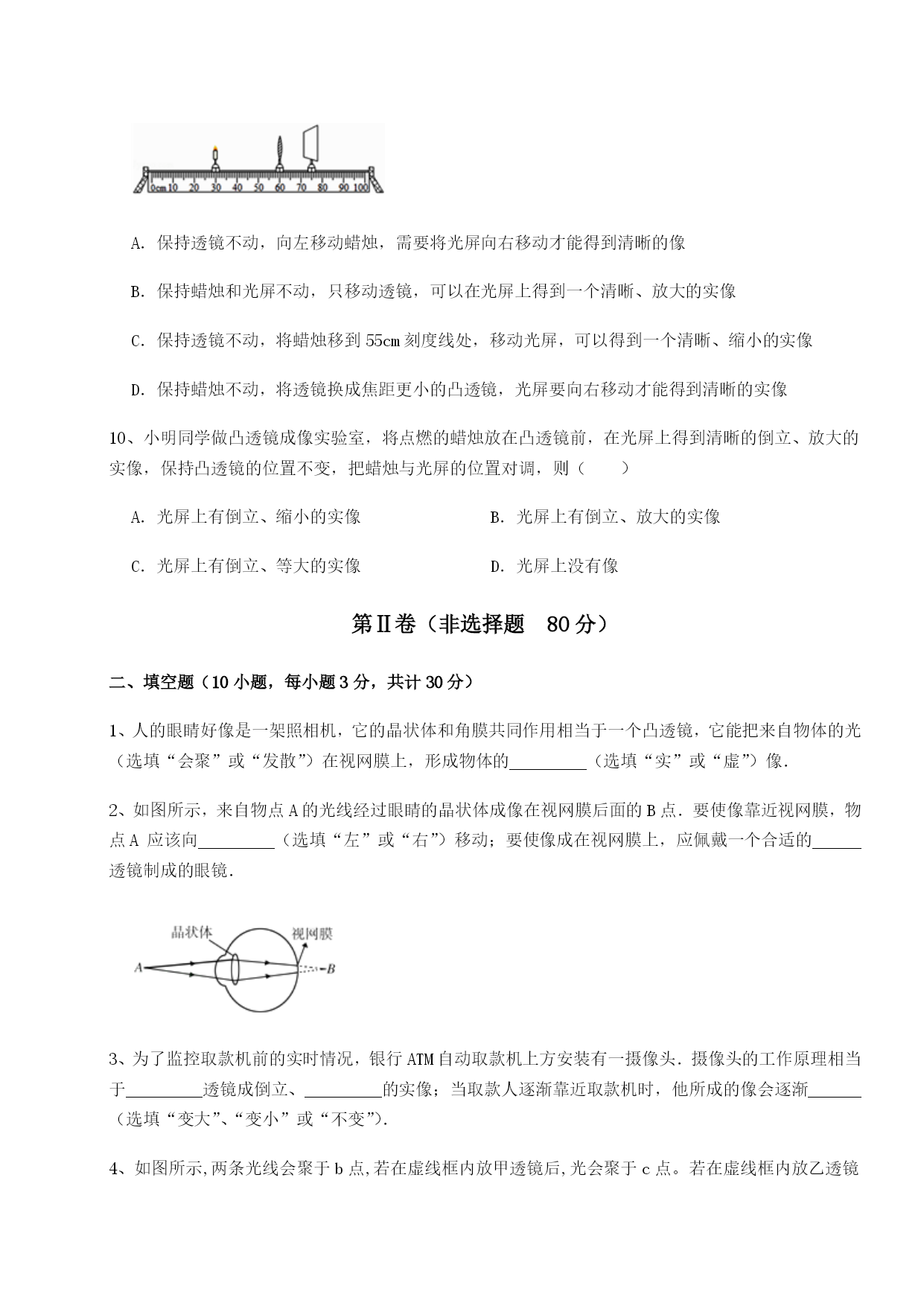

陕西延安市实验中学物理北师大版八年级（下册）常见的光学仪器专题测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、蜡烛放在离凸透镜20厘米的主光轴上，在透镜的另一侧光屏上得到放大的像，若把蜡烛放在离透镜14厘米的主光轴上，则所成的像一定是（）A．放大B．缩小C．正立的D．倒立2、如图在探究凸透镜成像规律时，蜡烛与光屏分置于凸透镜两侧，保持凸透镜的位置不变，先后把蜡烛分别放在如图所示的a、b、c、d四点，并调整光屏的位置，要想在光屏上得到最大的像；蜡烛应放置的点是（）A．a点B．b点C．c点D．d点3、下列关于图中所示光学现象的描述或解释正确的是（）A．图甲中，小孔成的是倒立的虚像B．图乙中，人配戴的凹透镜可以矫正远视眼C．图丙中，白光通过三棱镜会被分解成红、橙、黄、绿、蓝、靛、紫七色光D．图丁中，漫反射的光线杂乱无章不遵循光的反射定律4、一个物体放在凸透镜前20cm处时，在透镜另一侧光屏上找到一个清晰的等大的像，现将物体移动至凸透镜前15cm处时，移动光屏能找到（）A．倒立缩小的实像B．倒立放大的实像C．倒立放大的虚像D．正立放大的虚像5、某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图象，如图所示，下列判断正确的是（）A．当u=5cm时，在光屏上能得到一个放大的像B．当u=15cm时，在光屏上能得到一个缩小的像C．当u=25cm时成放大的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜10cm处移动到30cm处的过程中，像逐渐变小6、光通过透镜的光路如图所示，正确的图是（）A．B．C．D．7、图是王亚平太空授课做水球透镜实验时的情景，通过水球可以看到她的像.以下有关像的判断及成像规律的应用，说法正确的是（）A．虚像照相机B．实像照相机C．虚像幻灯机D．实像幻灯机8、如图所示，图甲是“测凸透镜焦距”的装置图。图乙是“探究凸透镜成像规律”的装置图，在图乙所示的位置烛焰能在光屏上成完整清晰的像。下列说法正确的是（）A．由图甲可知凸透镜的焦距是40cmB．图乙的成像特点与投影仪的成像特点相同C．图乙中若用遮光板挡住凸透镜的上半部分，光屏上只出现烛焰下半部分的像D．图乙中若将蜡烛与光屏的位置互换，光屏上仍能成清晰的像9、当蜡烛、凸透镜、光屏在如图所示的位置时，烛焰在光屏上恰好成清晰的像（像未在图中画出），则下列说法正确的是（）A．保持透镜不动，向左移动蜡烛，需要将光屏向右移动才能得到清晰的像B．保持蜡烛和光屏不动，只移动透镜，可以在光屏上得到一个清晰、放大的实像C．保持透镜不动，将蜡烛移到55cm刻度线处，移动光屏，可以得到一个清晰、缩小的实像D．保持蜡烛不动，将透镜换成焦距更小的凸透镜，光屏要向右移动才能得到清晰的实像10、小明同学做凸透镜成像实验室，将点燃的蜡烛放在凸透镜前，在光屏上得到清晰的倒立、放大的实像，保持凸透镜的位置不变，把蜡烛与光屏的位置对调，则（）A．光屏上有倒立、缩小的实像B．光屏上有倒立、放大的实像C．光屏上有倒立、等大的实像D．光屏上没有像第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、人的眼睛好像是一架照相机，它的晶状体和角膜共同作用相当于一个凸透镜，它能把来自物体的光（选填“会聚”或“发散”）在视网膜上，形成物体的（选填“实”或“虚”）像．2、如图所示，来自物点A的光线经过眼睛的晶状体成像在视网膜后面的B点．要使像靠近视网膜，物点A应该向（选填“左”或“右”）移动；要使像成在视网膜上，应佩戴一个合适的透镜制成的眼镜．3、为了监控取款机前的实时情况，银行ATM自动取款机上方安装有一摄像头．摄像头的工作原理相当于透镜成倒立、的实像；当取款人逐渐靠近取款机时，他所成的像会逐渐（选填“变大”、“变小”或“不变”）．4、如图所示,两条光线会聚于b点,若在虚线框内放甲透镜后,光会聚于c点。若在虚线框内放乙透镜后,光会聚于a点。则甲透镜是透镜,乙透镜是透镜。5、小红的视力正常，当她用镜子仔细观察自己的脸部时，应把镜子拿到离眼睛厘米处最为合适．6、如图所示是医学上常用的内窥镜，它是一种在细管顶端装有小型摄像机的
