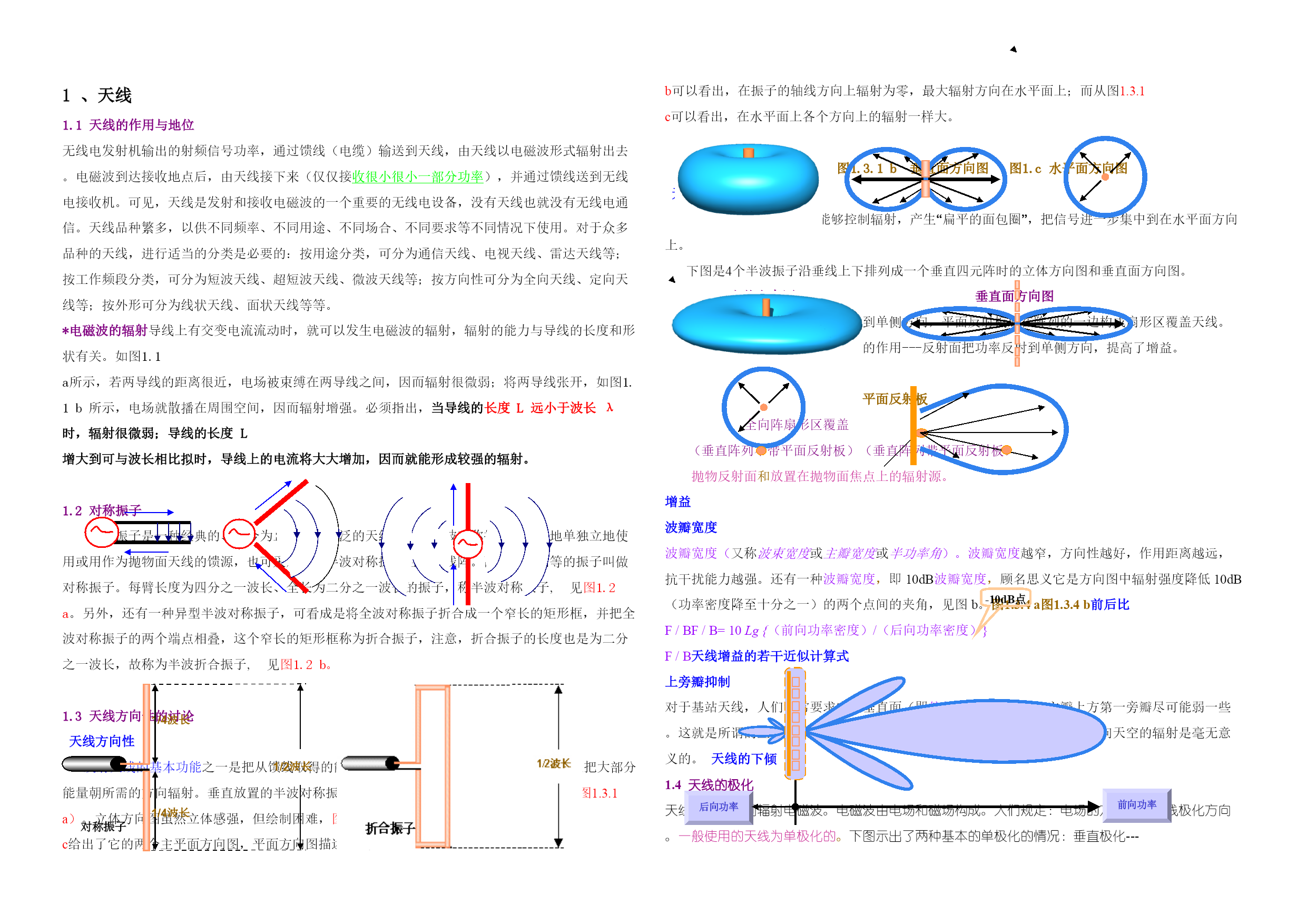

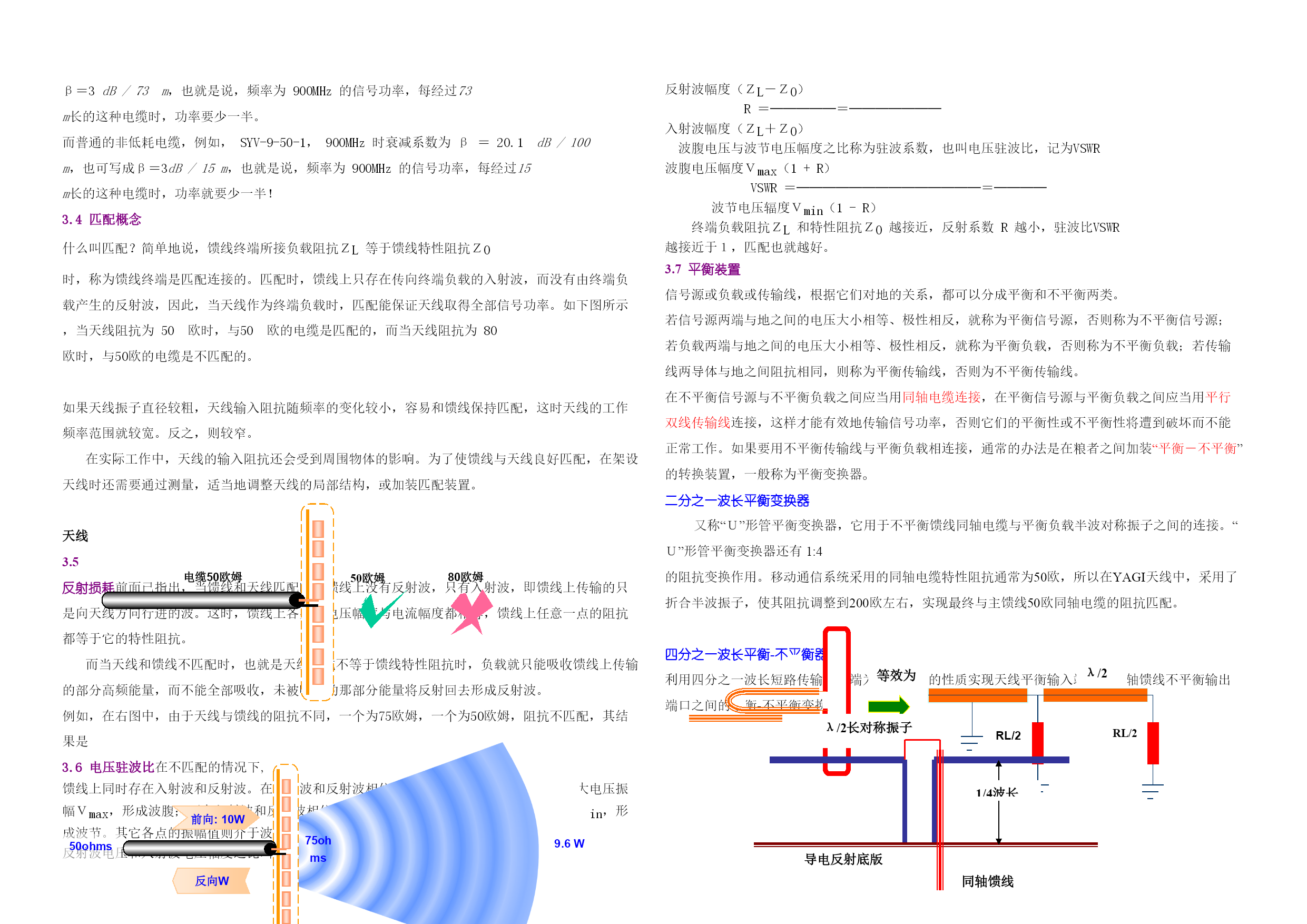

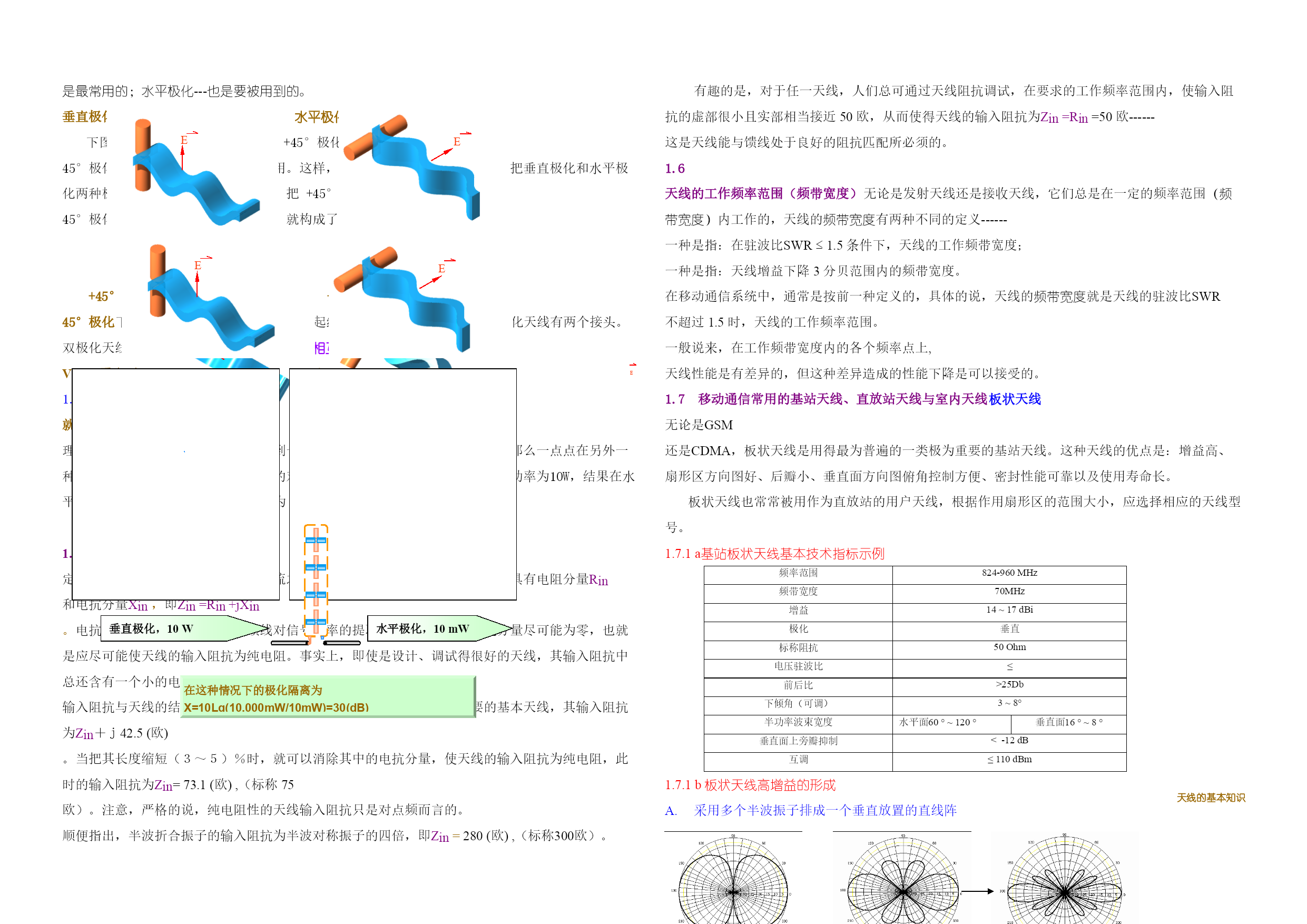

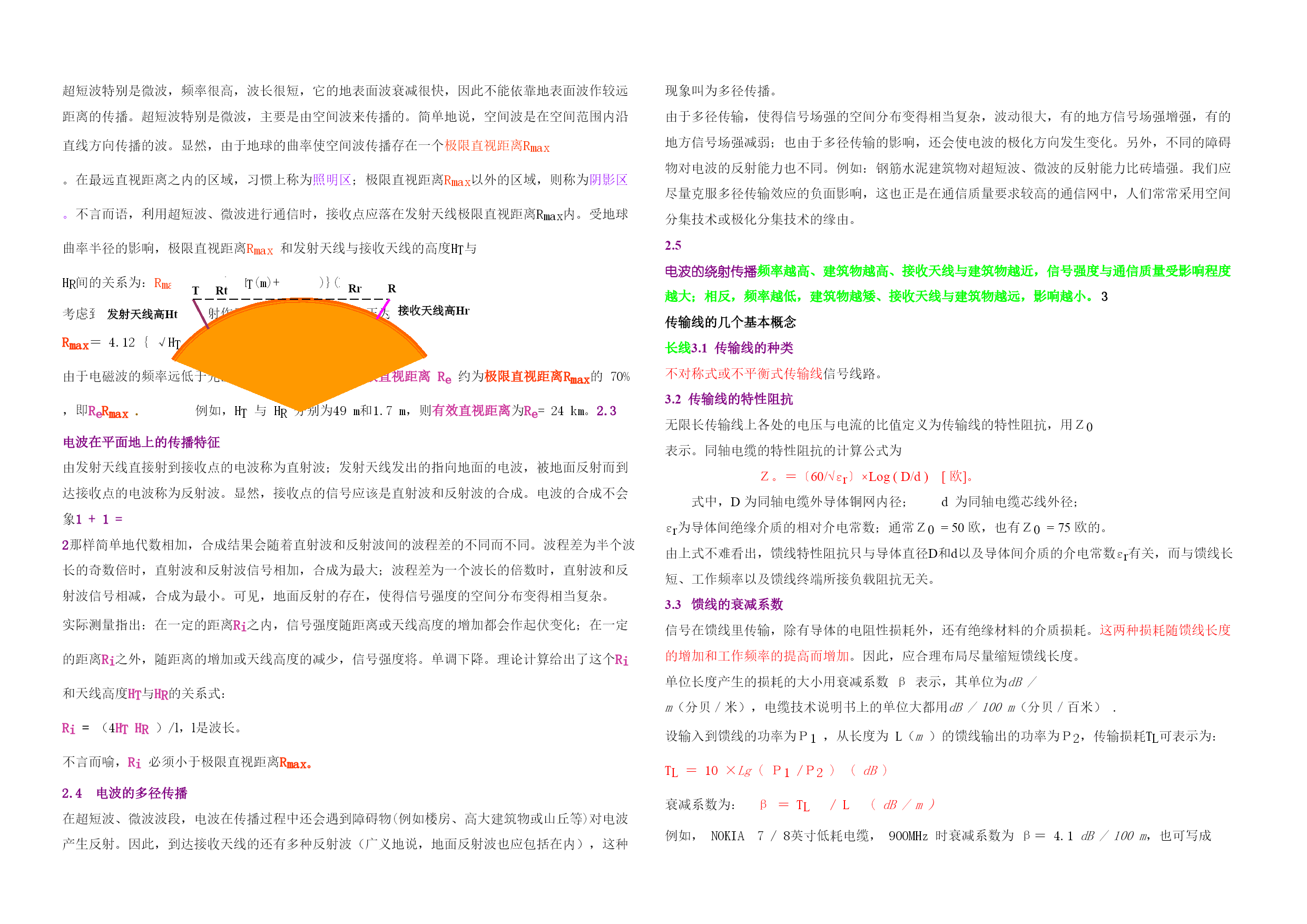

1、天线1.1天线的作用与地位无线电发射机输出的射频信号功率，通过馈线（电缆）输送到天线，由天线以电磁波形式辐射出去。电磁波到达接收地点后，由天线接下来（仅仅接收很小很小一部分功率），并通过馈线送到无线电接收机。可见，天线是发射和接收电磁波的一个重要的无线电设备，没有天线也就没有无线电通信。天线品种繁多，以供不同频率、不同用途、不同场合、不同要求等不同情况下使用。对于众多品种的天线，进行适当的分类是必要的：按用途分类，可分为通信天线、电视天线、雷达天线等；按工作频段分类，可分为短波天线、超短波天线、微波天线等；按方向性可分为全向天线、定向天线等；按外形可分为线状天线、面状天线等等。*电磁波的辐射导线上有交变电流流动时，就可以发生电磁波的辐射，辐射的能力与导线的长度和形状有关。如图1.1a所示，若两导线的距离很近，电场被束缚在两导线之间，因而辐射很微弱；将两导线张开，如图1.1b所示，电场就散播在周围空间，因而辐射增强。必须指出，当导线的长度L远小于波长λ时，辐射很微弱；导线的长度L增大到可与波长相比拟时，导线上的电流将大大增加，因而就能形成较强的辐射。1.2对称振子对称振子是一种经典的、迄今为止使用最广泛的天线，单个半波对称振子可简单地单独立地使用或用作为抛物面天线的馈源，也可采用多个半波对称振子组成天线阵。两臂长度相等的振子叫做对称振子。每臂长度为四分之一波长、全长为二分之一波长的振子，称半波对称振子,见图1.2a。另外，还有一种异型半波对称振子，可看成是将全波对称振子折合成一个窄长的矩形框，并把全波对称振子的两个端点相叠，这个窄长的矩形框称为折合振子，注意，折合振子的长度也是为二分之一波长，故称为半波折合振子,见图1.2b。1/4波长对称振子1/4波长1/2波长1.3天线方向性的讨论天线方向性发射天线的基本功能之一是把从馈线取得的能量向周围空间辐射出去，基本功能之二是把大部分能量朝所需的方向辐射。垂直放置的半波对称振子具有平放的“面包圈”形的立体方向图（图1.3.1a）。立体方向图虽然立体感强，但绘制困难，图1.3.1b与图1.3.1c给出了它的两个主平面方向图，平面方向图描述天线在某指定平面上的方向性。从图1.3.1b可以看出，在振子的轴线方向上辐射为零，最大辐射方向在水平面上；而从图1.3.1c可以看出，在水平面上各个方向上的辐射一样大。图1.3.1a立体方向图图1.3.1b垂直面方向图图1.c水平面方向图天线方向性增强若干个对称振子组阵，能够控制辐射，产生“扁平的面包圈”，把信号进一步集中到在水平面方向上。下图是4个半波振子沿垂线上下排列成一个垂直四元阵时的立体方向图和垂直面方向图。立体方向图垂直面方向图也可利用反射板把辐射能控制到单侧方向，平面反射板放在阵列的一边构成扇形区覆盖天线。下面的水平面方向图说明了反射面的作用---反射面把功率反射到单侧方向，提高了增益。平面反射板全向阵扇形区覆盖（垂直阵列不带平面反射板）（垂直阵列带平面反射板）抛物反射面和放置在抛物面焦点上的辐射源。增益波瓣宽度波瓣宽度（又称波束宽度或主瓣宽度或半功率角）。波瓣宽度越窄，方向性越好，作用距离越远，抗干扰能力越强。-10dB点还有一种波瓣宽度，即10dB波瓣宽度，顾名思义它是方向图中辐射强度降低10dB（功率密度降至十分之一）的两个点间的夹角，见图b。图1.3.4a图1.3.4b前后比F/BF/B=10Lg{（前向功率密度）/（后向功率密度）}后向功率前向功率F/B天线增益的若干近似计算式上旁瓣抑制对于基站天线，人们常常要求它的垂直面（即俯仰面）方向图中，主瓣上方第一旁瓣尽可能弱一些。这就是所谓的上旁瓣抑制。基站的服务对象是地面上的移动电话用户，指向天空的辐射是毫无意义的。天线的下倾1.4天线的极化天线向周围空间辐射电磁波。电磁波由电场和磁场构成。人们规定：电场的方向就是天线极化方向。一般使用的天线为单极化的。下图示出了两种基本的单极化的情况：垂直极化---是最常用的；水平极化---也是要被用到的。EEE垂直极化水平极化双极化天线下图示出了另两种单极化的情况：+45°极化与-45°极化，它们仅仅在特殊场合下使用。这样，共有四种单极化了，见下图。把垂直极化和水平极化两种极化的天线组合在一起，或者，把+45°极化和-45°极化两种极化的天线组合在一起，就构成了一种新的天线---双极化天线。EE垂直极化水平极化EE+45°极化-45°极化下图示出了两个单极化天线装在一起组成一付双极化天线，注意双极化天线有两个接头。双极化天线辐射（或接收）两个极化在空间相互正交（垂直）的波。V/H（垂直/水平）型双极化+45°/-45°型双极化1.4.2极化损失
