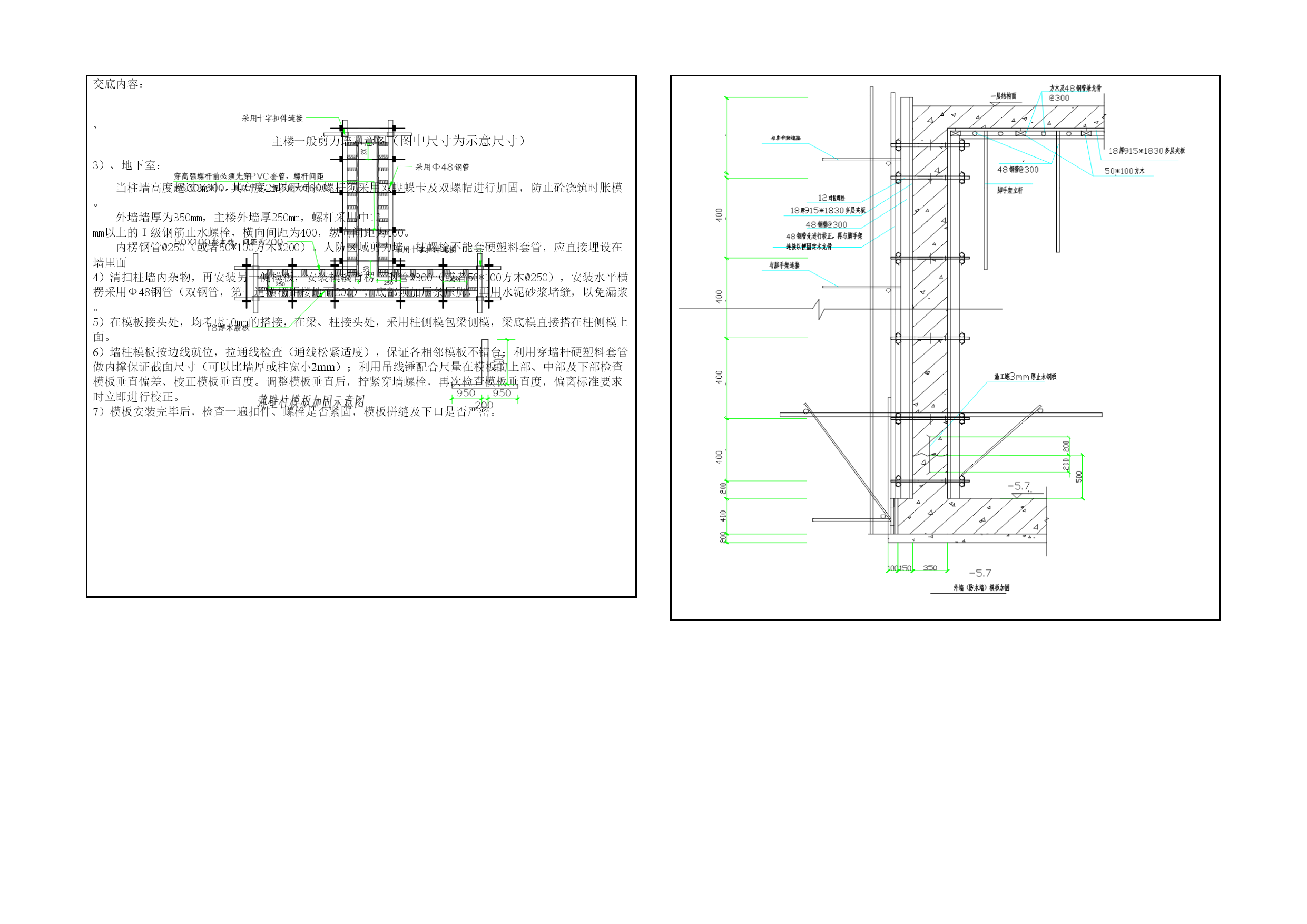

技术交底记录编号TJ-00工程名称滨江华苑施工二区交底日期2013年3月20日施工单位中核华兴分项工程名称地下室交底提要项目部交底部位1-18/J~X轴（不包括6#楼）交底内容：一、施工准备：1、施工材料（1）、竹胶板模板：尺寸915×1830mm。（2）、方木：50×100mm，100×100mm方木，要求规格统一，尺寸规矩。（3）、对拉螺栓：采用中12mm以上的Ｉ级钢筋，双边套丝扣，并且两边带好两个螺母，沾油备用。止水螺杆：采用中12mm以上的Ｉ级钢筋,中间螺杆设有止水片和两处止动，端螺杆设有紧固螺纹并配置紧固螺母。中间螺杆的两头设有连接外螺纹，端螺杆的一头设有连接内螺纹与中间螺杆的连接外螺纹相配二、主控项目1、层高，板面应用水准仪对整个板面进行全部覆盖，+8，-5。地下室顶板、梁应按施工总说明中进行起拱。2、梁的有效截面高度，避免梁高度做错，致使钢筋无法下方，应提前检查。3、木工班组清理完的垃圾应进行清理，由于是应防止木屑掉入柱或剪力墙里面。（没办法的话底下开个口，用水清洗。4、钢管间距、钢管搭接接头应错开，必须采用对接扣件，不能搭接。5、钢管的剪刀撑、扫地管必须到位。6、柱、剪力墙的封模前应交监理验收。7、柱、剪力墙的封模加固的间距，锁扣的扭力应达到要求（即不能松），底下至少四部应采用双螺帽。8、柱、剪力墙的垂直度应进行控制。9、水电预埋线管应注意，最好让水电标明，避免模板钻洞时穿破预埋管，最好事先穿好管。尤其注意汽车坡道的位置。10、所有控制线均为1m控制线，主楼区域内，由于剪力墙多，控制线最好控制在20~50cm左右。11、预留洞口应提醒木工班组注意，并且进行检查。三、模板安装施工1、工艺流程（1）、柱、墙模板：（外墙、水池侧壁采用止水螺杆，人防螺杆直接埋设）在楼板(底板)上弹好模板基准线，控制线和洞口位置线→安装洞口模板，焊接柱墙角部定位钢筋→根据墙体，柱尺寸拼装组合模板（模板已涂刷过脱模剂）→安装固定，用Φ14PVC硬塑管和对拉螺杆→扫墙内杂物，拼装组合墙体另一面模板→调整校核→安装斜撑及蝴蝶卡，拧紧穿墙、柱螺栓→检查、校正（2）、梁、板模板：铺底模→一侧梁模板安装→梁筋绑扎→另一侧梁模板安装→安装板底模2、操作工艺（1）柱、墙模板（不包括消防水池、地下室外墙、人防区域）：1）在保证楼板砼充分平整的基础上，弹好柱墙边线及控制线，在柱墙外侧5mm处贴20mm宽双面胶条或用水泥砂浆堵缝，以保证下口接缝严密，防止砼浇筑时漏浆。大于2cm的缝由木工用方木进行封堵。梁柱的接头位置：2）将预先装好的一面模板按位置线就位，然后安装Φ14PVC硬塑料套管和穿墙螺杆，穿墙螺杆纵横间距不大于600mm，（下部两米约为500mm一步，上部可适当放宽。）竖向第一道距地不大于200mm，螺杆采用ф12高强对拉螺杆，模板支设如下图示：主楼剪力墙一般示意图（图中尺寸为示意尺寸）交底内容：、主楼一般剪力墙示意图（图中尺寸为示意尺寸）3）、地下室：当柱墙高度超过3m时，其高度2m以下对拉螺杆须采用双蝴蝶卡及双螺帽进行加固，防止砼浇筑时胀模。外墙墙厚为350mm，主楼外墙厚250mm，螺杆采用中12mm以上的Ｉ级钢筋止水螺栓，横向间距为400，纵向间距为400。内楞钢管@250（或者50*100方木@200）。人防区域剪力墙、柱螺栓不能套硬塑料套管，应直接埋设在墙里面4）清扫柱墙内杂物，再安装另一侧模板，安装模板背楞，钢管@300（或者50*100方木@250），安装水平横楞采用Ф48钢管（双钢管，第一道横楞距楼地面200），底部须加压条压脚，再用水泥砂浆堵缝，以免漏浆。5）在模板接头处，均考虑10mm的搭接，在梁、柱接头处，采用柱侧模包梁侧模，梁底模直接搭在柱侧模上面。6）墙柱模板按边线就位，拉通线检查（通线松紧适度），保证各相邻模板不错台；利用穿墙杆硬塑料套管做内撑保证截面尺寸（可以比墙厚或柱宽小2mm）；利用吊线锤配合尺量在模板的上部、中部及下部检查模板垂直偏差、校正模板垂直度。调整模板垂直后，拧紧穿墙螺栓，再次检查模板垂直度，偏离标准要求时立即进行校正。7）模板安装完毕后，检查一遍扣件、螺栓是否紧固，模板拼缝及下口是否严密。交底内容：9）在砼浇筑之前，垃圾必须清扫干净，再进行浇筑砼。（2）、梁板模板安装：1）地下室：A、安装支撑立杆前，立杆下必须支垫木枋或木板，为了保证板荷载传力均匀，上下层支撑立杆应对正，保证在一条垂直线上。B、a、梁支撑立杆一般采用双排搭设，立杆纵向间距为800mm，当梁宽大于400且梁高大于800时在梁底另加一根立杆。大于800的底部假设两道立杆。b、支设地下室一层模板，其立杆支撑间距为800mmc、横杆间距不得大于
