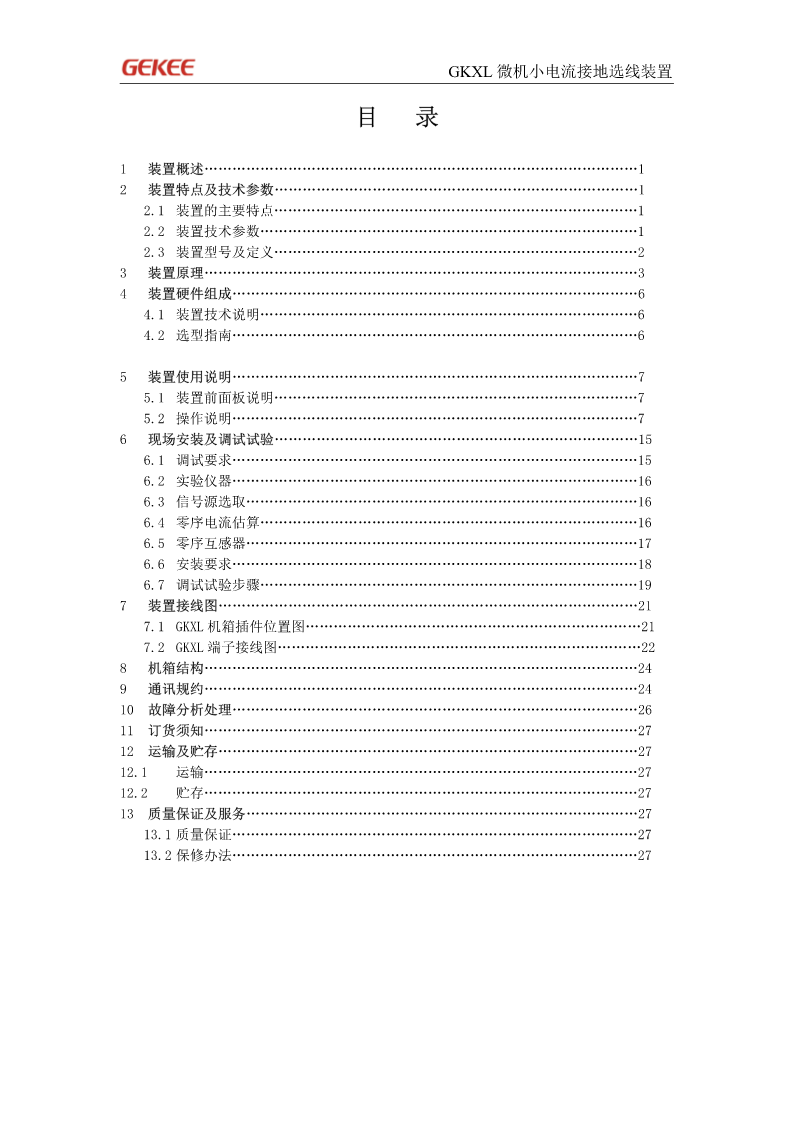

GKXL微机小电流接地选线装置GKXL型微机小电流系统接地选线装置技术使用说明书上海知祺电力自动化有限公司GKXL微机小电流接地选线装置前言本说明书仅作了上海知祺电力自动化有限公司GKXL微机小电流系统接地选线装置的说明.须着重指出的是，对于用户特别要求，我公司可依照用户提供的电气图纸及功能要求生产设计出用户满意的产品.该产品资料以随机所携为准。本说明书由上海知祺电力自动化有限公司负责起草.GKXL微机小电流接地选线装置目录1装置概述…………………………………………………………………………………12装置特点及技术参数……………………………………………………………………12.1装置的主要特点……………………………………………………………………12.2装置技术参数………………………………………………………………………12.3装置型号及定义……………………………………………………………………23装置原理…………………………………………………………………………………34装置硬件组成……………………………………………………………………………64.1装置技术说明………………………………………………………………………64.2选型指南……………………………………………………………………………65装置使用说明……………………………………………………………………………75.1装置前面板说明……………………………………………………………………75.2操作说明……………………………………………………………………………76现场安装及调试试验……………………………………………………………………156.1调试要求……………………………………………………………………………156.2实验仪器……………………………………………………………………………166.3信号源选取…………………………………………………………………………166.4零序电流估算………………………………………………………………………166.5零序互感器…………………………………………………………………………176.6安装要求……………………………………………………………………………186.7调试试验步骤………………………………………………………………………197装置接线图………………………………………………………………………………217.1GKXL机箱插件位置图………………………………………………………………217.2GKXL端子接线图……………………………………………………………………228机箱结构…………………………………………………………………………………249通讯规约…………………………………………………………………………………2410故障分析处理……………………………………………………………………………2611订货须知…………………………………………………………………………………2712运输及贮存………………………………………………………………………………2712.1运输…………………………………………………………………………………2712.2贮存…………………………………………………………………………………2713质量保证及服务…………………………………………………………………………2713.1质量保证……………………………………………………………………………2713.2保修办法……………………………………………………………………………27GKXL型微机小电流系统接地选线装置1装置概述我国10～35KV电网中一般采用中性点不接地或经消弧线圈接地方式，简称小电流接地系统。当小电流接地系统中发生单相接地时，由于故障点电流较小，且由于系统三相电压仍然对称不影响对负荷的正常供电，一般允许继续带故障运行1-2小时。但长期运行，由于非故障的两相对地电压升高3倍，可能引起绝缘的薄弱环节被击穿，发展成为相间短路，使事故扩大，影响用户的正常用电。同时，弧光接地还会引起全系统过电压，进而损坏设备，破坏系统安全运行。因此，当发生单相接地故障时，必须及时找到故障线路予以切除,以防止单相接地故障进一步扩大。微机型小电流接地选线装置是我公司科技人员在总结了十几年来国内各种小电流接地选线装置成功、失败的经验和教训之后，研制出的新一代小电流接地选线装置。该装置在软硬件的设计上进行了重大改进，使装置工作稳定，无需调试，整定方便，选线更加准确2装置特点及技术参数2.1装置的主要特点a)适用于有/无消弧线圈系统或电阻接地系统；b)适用于架空线/电缆线系统；
