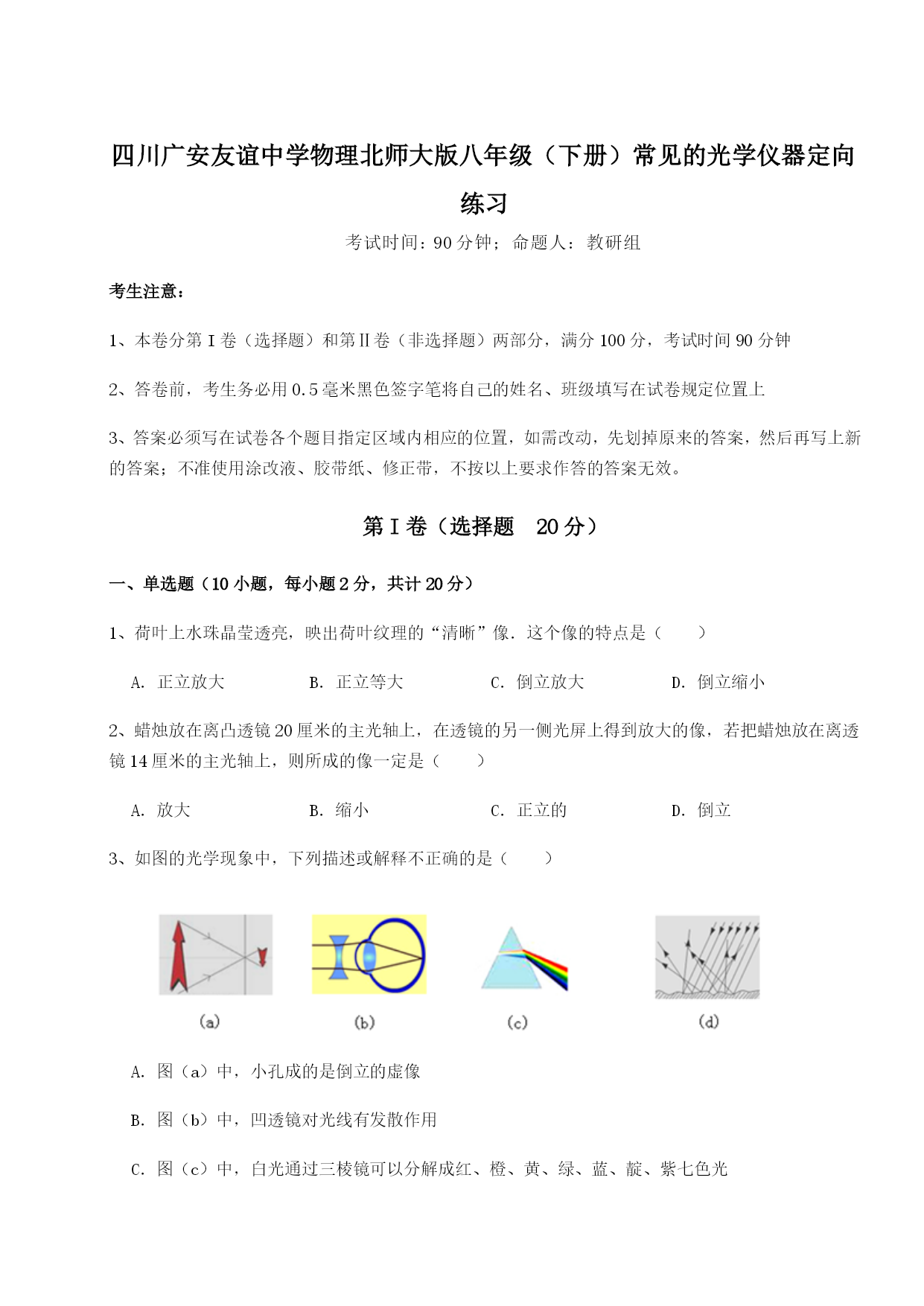

四川广安友谊中学物理北师大版八年级（下册）常见的光学仪器定向练习考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、荷叶上水珠晶莹透亮，映出荷叶纹理的“清晰”像．这个像的特点是（）A．正立放大B．正立等大C．倒立放大D．倒立缩小2、蜡烛放在离凸透镜20厘米的主光轴上，在透镜的另一侧光屏上得到放大的像，若把蜡烛放在离透镜14厘米的主光轴上，则所成的像一定是（）A．放大B．缩小C．正立的D．倒立3、如图的光学现象中，下列描述或解释不正确的是（）A．图（a）中，小孔成的是倒立的虚像B．图（b）中，凹透镜对光线有发散作用C．图（c）中，白光通过三棱镜可以分解成红、橙、黄、绿、蓝、靛、紫七色光D．图（d）中，漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定件4、如图所示是小明进行探究“凸透镜成像规律”实验时情景示意图，烛焰位于距透镜1.5倍焦距处，并在光屏上得到清晰的像．工作原理与此成像规律相同的光学器件是（）A．照相机B．放大镜C．投影仪D．潜望镜5、用同一凸透镜在光具座上分别探究长短不同的甲、乙两物体的成像情况，甲物体比乙物体长些。实验时甲、乙两物体直立于光具座上，它们经凸透镜成像后，下列说法中正确的是（）A．若它们都成放大的实像，则甲的像一定比乙的像长B．若它们都成缩小的实像，则甲的像一定比乙的像长C．不论成放大还是缩小的实像，甲的像都一定比乙的像短D．不论成放大还是缩小的实像，甲的像都有可能比乙的像短6、小明同学做凸透镜成像实验室，将点燃的蜡烛放在凸透镜前，在光屏上得到清晰的倒立、放大的实像，保持凸透镜的位置不变，把蜡烛与光屏的位置对调，则（）A．光屏上有倒立、缩小的实像B．光屏上有倒立、放大的实像C．光屏上有倒立、等大的实像D．光屏上没有像7、在做凸透镜成像实验时，把物体从2倍焦距外沿主光轴移向焦点的过程中，像及像距的变化情况是（）A．像逐渐变小，像距逐渐变小B．像逐渐变小，像距逐渐变大C．像逐渐变大，像距逐渐变大D．像逐渐变大，像距逐渐变小8、下列连线不正确的是（）A．B．C．D．9、把蜡烛放在距离凸透镜50cm处，在透镜另一侧的光屏上观察到倒立、缩小的清晰像．那么凸透镜的焦距不可能是（）A．30cmB．20cmC．10cmD．5cm10、老奶奶用放大镜看报纸时，为了看到更大的清晰的像，她常常这样做（）A．报与放大镜不动，眼睛离报纸远一些B．报与眼睛不动，放大镜离报纸远一些C．报与放大镜不动，眼睛离报近一些D．报与眼睛不动，放大镜离报纸近一些第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、人脸识别考勤机是一种新型的存储类考勤机，事先只需采集员工的面像，并建立档案，当员工上下班时站在人脸识别考勤机的识别区域内，考勤机上的镜头就会快速捕捉人脸信息并记录考勤状况。如图所示，人脸识别考勤机镜头相当于（选填“凸透镜”或“凹透镜”）；该装置的成像原理与（选填“放大镜”“幻灯机”或“照相机”）的成像原理相同。2、一幅如图甲所示的漫画立在桌面上。小霞把一个装水的玻璃杯放在漫画前，惊奇地发现：透过水杯看到漫画中的老鼠变“胖”了，还掉头奔向猫，如图乙。小霞观察分析：装水的圆柱形玻璃杯横切面中间厚，边缘薄，起到（填“平面镜”、“凸透镜”或“凹透镜”）的作用，此时老鼠到玻璃杯的距离满足（选填“u<f”、“f<u<2f”或“u>2f”）。3、在“探究平面镜成像的特点”实验中，玻璃板应放置在水平桌面上；为得到像与物体到镜面的距离关系，物体需放在位置多次实验（选填“同一”或“不同”），如图所示，在“探究凸透镜成像的规律”的实验中，凸透镜置于光具座的A点处，蜡烛、应置于凸透镜的两侧，若蜡烛置于B点处，得到缩小的实像，则该凸透镜的焦距10厘米（选填“大于”、“等于”或“小于”）．4、眼睛是一个“变焦距”的凸透镜，它是通过睫状体来改变晶状体的的．当睫状体时，晶状体变，远处物体射来的光会聚在视网膜上，眼睛看见远处物体；当睫状体时，晶状体变，近处物体射来的光会聚在视网膜上，眼睛看见近处物体．5、如图所示，光会聚于b点，在虚线区域内放甲透镜后，光会聚于主光轴MN上的c点；在虚线区域内换放乙透镜后，光会聚于主光轴MN上的α
