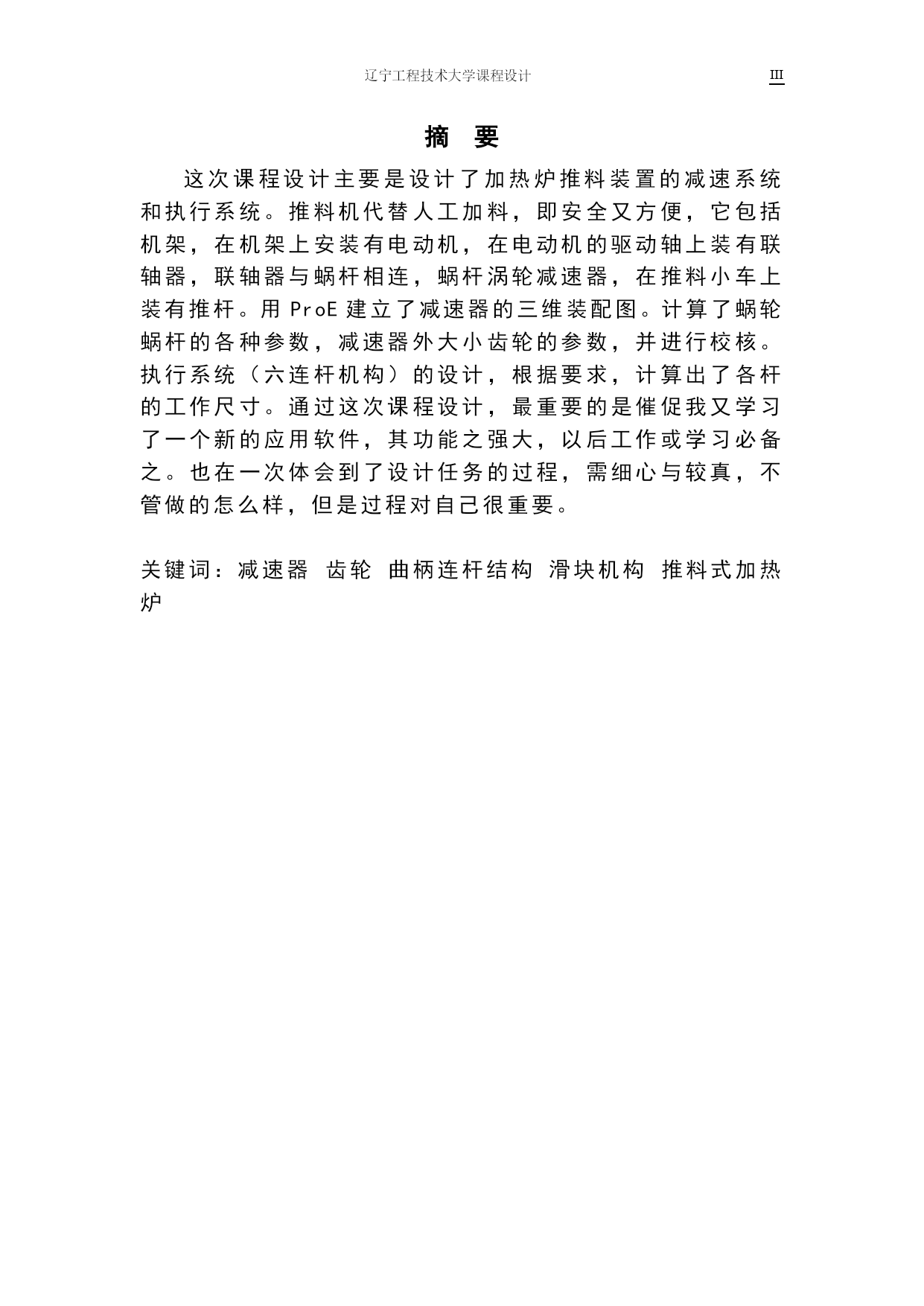

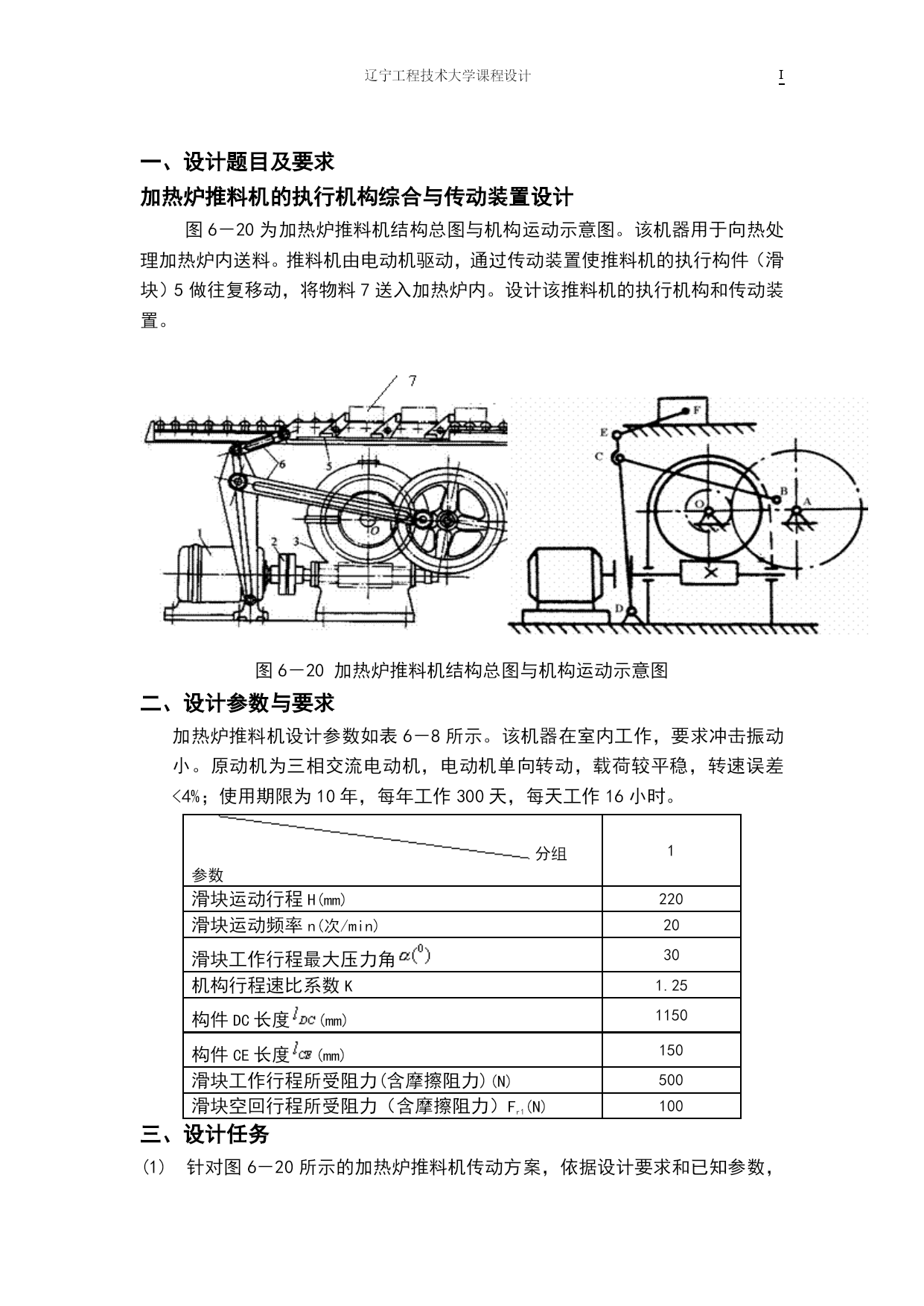

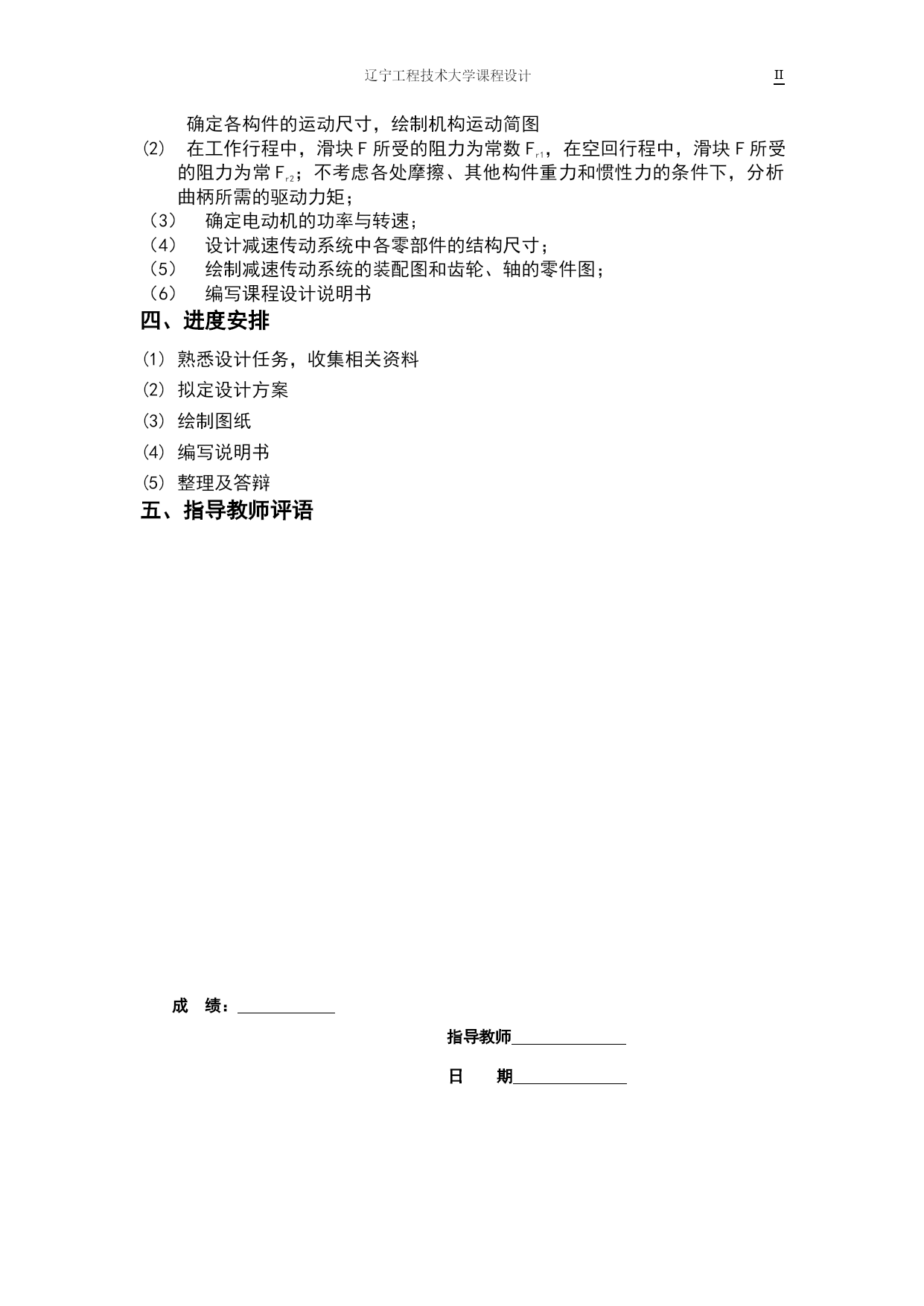

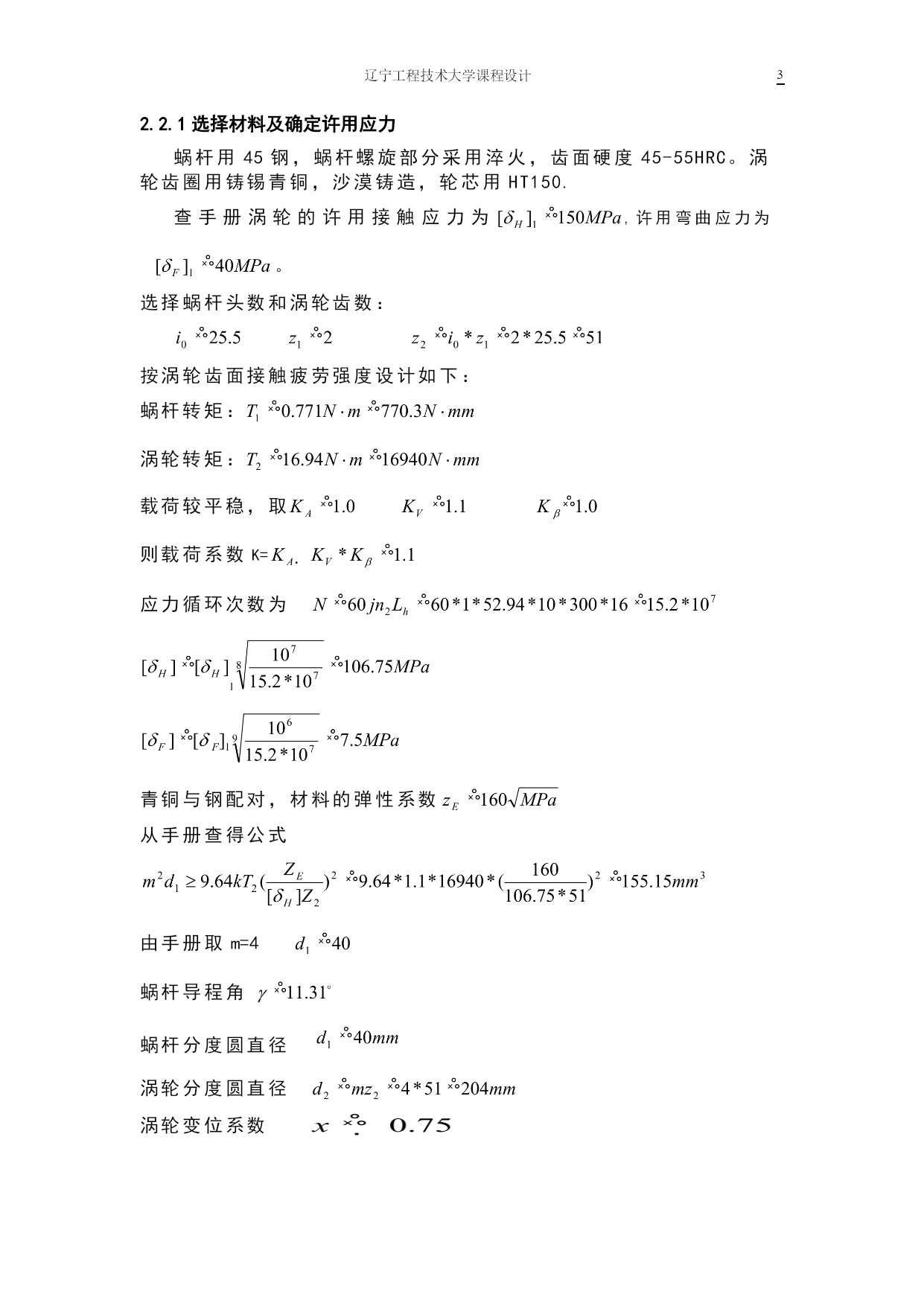

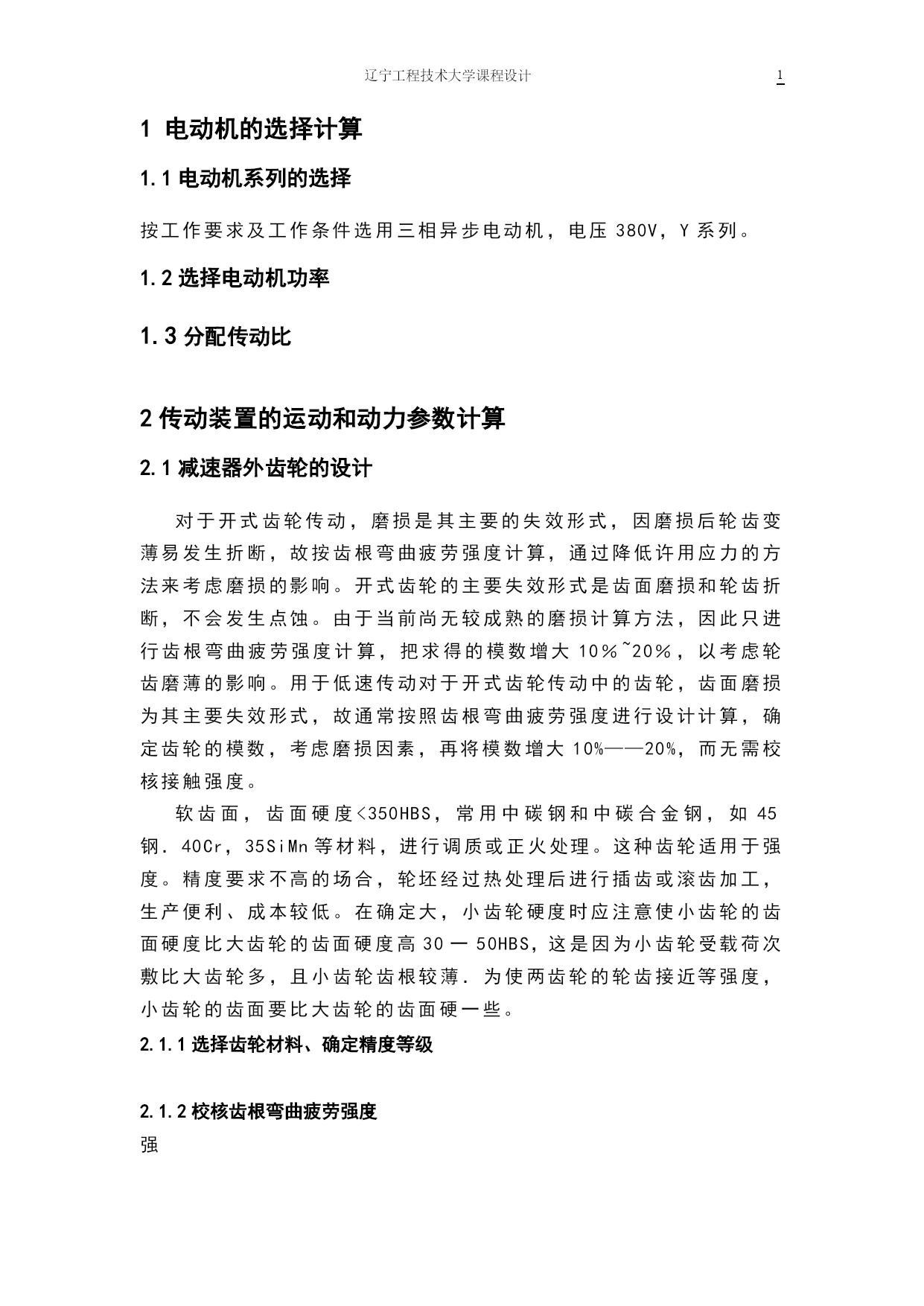

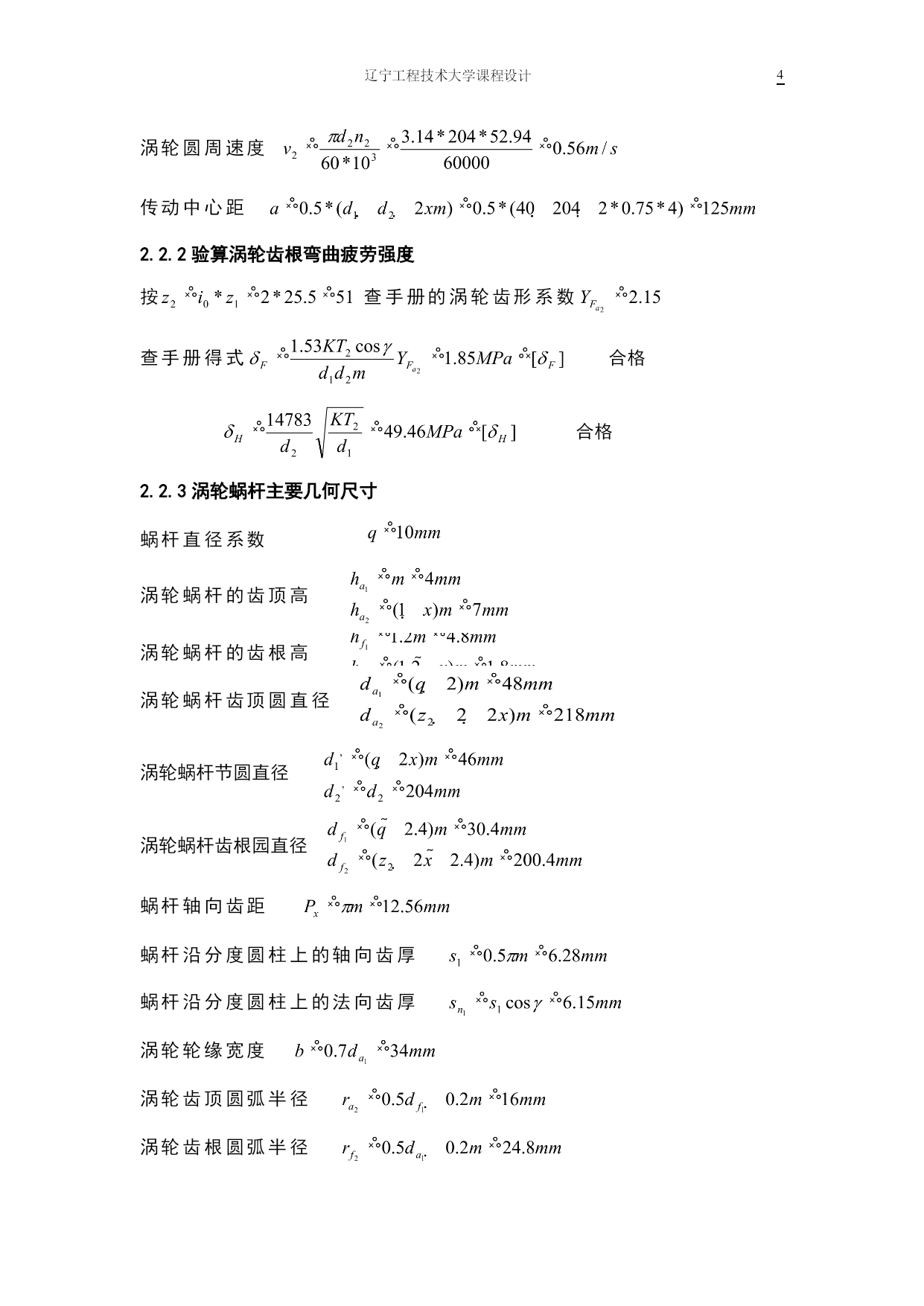

辽宁工程技术大学课程设计课程设计题目：加热炉推料机的执行机构综合与传动装置设计班级：姓名：指导教师：完成日期：一、设计题目及要求加热炉推料机的执行机构综合与传动装置设计图6－20为加热炉推料机结构总图与机构运动示意图。该机器用于向热处理加热炉内送料。推料机由电动机驱动，通过传动装置使推料机的执行构件（滑块）5做往复移动，将物料7送入加热炉内。设计该推料机的执行机构和传动装置。图6－20加热炉推料机结构总图与机构运动示意图二、设计参数与要求加热炉推料机设计参数如表6－8所示。该机器在室内工作，要求冲击振动小。原动机为三相交流电动机，电动机单向转动，载荷较平稳，转速误差<4%；使用期限为10年，每年工作300天，每天工作16小时。分组参数1滑块运动行程H(mm)220滑块运动频率n(次/min)20滑块工作行程最大压力角30机构行程速比系数K1.25构件DC长度(mm)1150构件CE长度(mm)150滑块工作行程所受阻力(含摩擦阻力)(N)500滑块空回行程所受阻力（含摩擦阻力）Fr1(N)100三、设计任务(1)针对图6－20所示的加热炉推料机传动方案，依据设计要求和已知参数，确定各构件的运动尺寸，绘制机构运动简图(2)在工作行程中，滑块F所受的阻力为常数Fr1，在空回行程中，滑块F所受的阻力为常Fr2；不考虑各处摩擦、其他构件重力和惯性力的条件下，分析曲柄所需的驱动力矩；（3）确定电动机的功率与转速；（4）设计减速传动系统中各零部件的结构尺寸；（5）绘制减速传动系统的装配图和齿轮、轴的零件图；（6）编写课程设计说明书四、进度安排(1)熟悉设计任务，收集相关资料(2)拟定设计方案(3)绘制图纸(4)编写说明书(5)整理及答辩五、指导教师评语成绩：指导教师日期摘要这次课程设计主要是设计了加热炉推料装置的减速系统和执行系统。推料机代替人工加料，即安全又方便，它包括机架，在机架上安装有电动机，在电动机的驱动轴上装有联轴器，联轴器与蜗杆相连，蜗杆涡轮减速器，在推料小车上装有推杆。用ProE建立了减速器的三维装配图。计算了蜗轮蜗杆的各种参数，减速器外大小齿轮的参数，并进行校核。执行系统（六连杆机构）的设计，根据要求，计算出了各杆的工作尺寸。通过这次课程设计，最重要的是催促我又学习了一个新的应用软件，其功能之强大，以后工作或学习必备之。也在一次体会到了设计任务的过程，需细心与较真，不管做的怎么样，但是过程对自己很重要。关键词：减速器齿轮曲柄连杆结构滑块机构推料式加热炉AbstractThecurriculumismainlydesignedfurnacepusherdevicedecelerationsystemsanddeliverysystems.Pushermachineinsteadofartificialfeeding,thatissafeandconvenient,whichincludesrack,therackisinstalledonthemotor,themotordriveshaftisequippedwithcoupling,couplingwiththewormattachedtoturbinewormreducer,inthepushfeedasmallcarequippedwithaputter.ProEestablishedareducerwiththethree-dimensionalassembly.Calculatedthevariousparametersoftheworm,thesizeofgearreduceroutsidetheparametersandcarryoutchecking.ExecutionSystem(6linkage)design,uponrequest,tocalculatethesizeoftheworkofeachrod.Throughthiscurriculum,themostimportantthingistopressIlearnanewapplicationsoftware,thefunctionofthepowerful,afterthenecessaryworkorstudy.Isalsoafeelofthedesigntaskoftheprocess,needtocarefullyandseriously,nomatterhowkindofdo,buttheprocessontheirownisveryimportant。Keywords：ReducergearCrankandc
