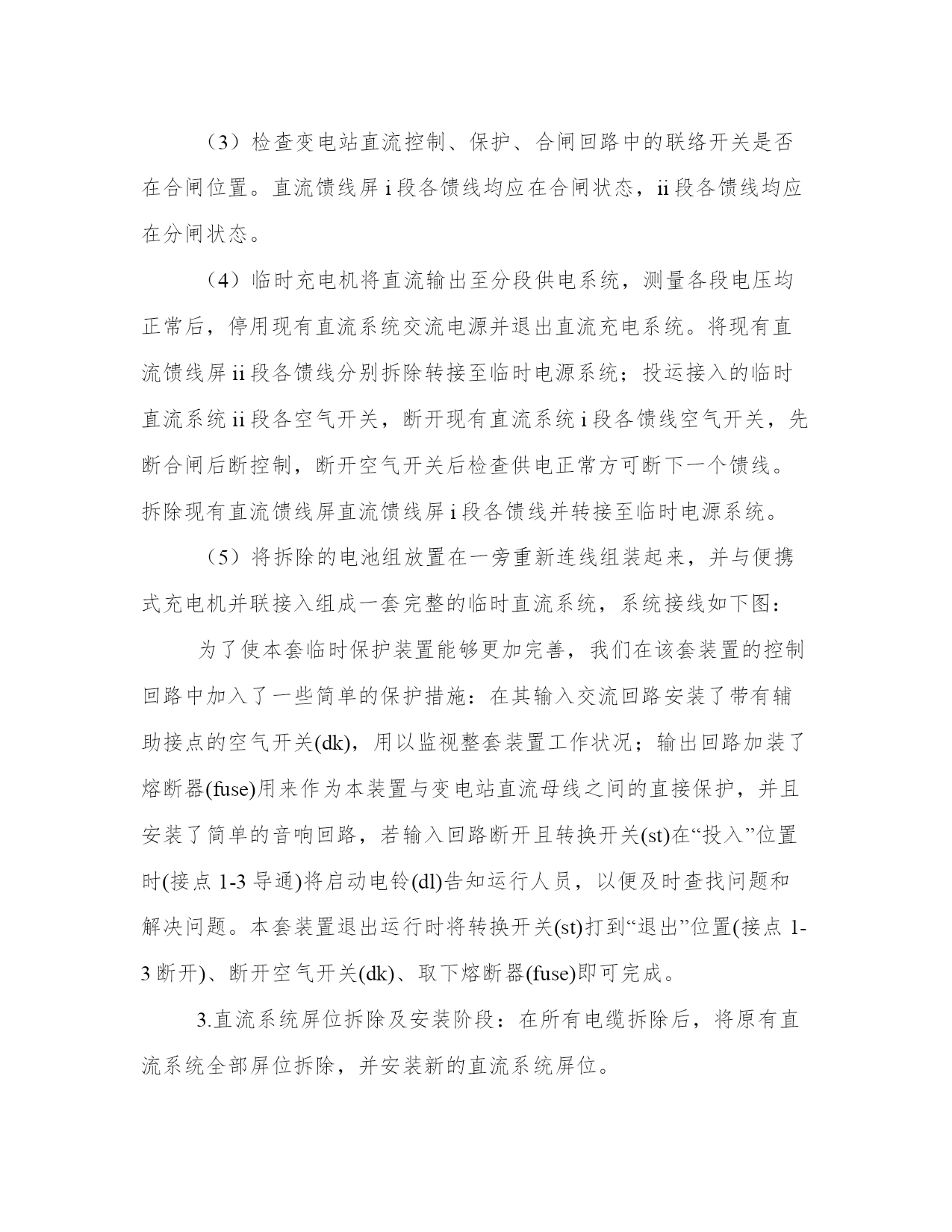

最新变电站直流系统改造技术规范(五篇)人的记忆力会随着岁月的流逝而衰退,写作可以弥补记忆的不足,将曾经的人生经历和感悟记录下来,也便于保存一份美好的回忆。大家想知道怎么样才能写一篇比较优质的范文吗?以下是小编为大家收集的优秀范文,欢迎大家分享阅读。变电站直流系统改造技术规范篇一王伟马军林甘肃省平凉市平凉供电公司甘肃平凉744000【摘要】直流系统在变电站的运行中起着举足轻重的作用,如何能够在保证变电站正常运行的情况下对直流系统进行改造就显得至关重要,结合以往的工作经验,制定出了“变电站不停电对直流系统进行改造实施方案”。【关键词】不停电;直流系统;改造一、引言近年来,随着经济的迅猛发展和公司售电量指标的不断提高,变电站停电的时间也有了更加严格的限制。然而,由于运行年限太长,部分变电站的直流系统面临着设备老化严重、二次回路绝缘降低等问题,已经成为了变电站安全运行的隐患。对部分老化的直流系统进行改造势在必行。二、直流系统的重要地位众所周知,变电站的直流系统是独立的重要操作电源,主要用于开关的控制、继电保护及安全自动装置、信号装置、监控系统、事故照明等的电源,直流系统的可靠与否,对变电站的安全运行起着至关重要的作用,是变电站安全运行的保证。因此,适时的对老化严重的直流系统进行改造,不但可以提高设备运行的稳定性,也可以节约日常运行维护的人力、物力资源。三、不停电对直流系统进行改造实施方案综上所述,既要对老化的直流系统进行改造,但又不能对变电站进行停电,还要保证设备的正常稳定运行,如何才能做到三者兼得呢?为了解决这个难题,我们根据以往的工作经验摸索出了一套“变电站不停电对直流系统进行改造实施方案”,它既可以同时满足以上三个条件,实施起来也具有可行性和易操作性,具体实施如下:1.准备阶段:消耗性材料和工器具准备。2.过渡方案实施阶段:(1)利用临时直流充电机代替原有直流系统带全站直流负荷。(2)制作临时直流供电系统,利用直流空气开关制作i、ii段分段式供电系统,由临时充电机将电源送至制作的分段式供电系统。(3)检查变电站直流控制、保护、合闸回路中的联络开关是否在合闸位置。直流馈线屏i段各馈线均应在合闸状态,ii段各馈线均应在分闸状态。(4)临时充电机将直流输出至分段供电系统,测量各段电压均正常后,停用现有直流系统交流电源并退出直流充电系统。将现有直流馈线屏ii段各馈线分别拆除转接至临时电源系统;投运接入的临时直流系统ii段各空气开关,断开现有直流系统i段各馈线空气开关,先断合闸后断控制,断开空气开关后检查供电正常方可断下一个馈线。拆除现有直流馈线屏直流馈线屏i段各馈线并转接至临时电源系统。(5)将拆除的电池组放置在一旁重新连线组装起来,并与便携式充电机并联接入组成一套完整的临时直流系统,系统接线如下图:为了使本套临时保护装置能够更加完善,我们在该套装置的控制回路中加入了一些简单的保护措施:在其输入交流回路安装了带有辅助接点的空气开关(dk),用以监视整套装置工作状况;输出回路加装了熔断器(fuse)用来作为本装置与变电站直流母线之间的直接保护,并且安装了简单的音响回路,若输入回路断开且转换开关(st)在“投入”位置时(接点1-3导通)将启动电铃(dl)告知运行人员,以便及时查找问题和解决问题。本套装置退出运行时将转换开关(st)打到“退出”位置(接点1-3断开)、断开空气开关(dk)、取下熔断器(fuse)即可完成。3.直流系统屏位拆除及安装阶段:在所有电缆拆除后,将原有直流系统全部屏位拆除,并安装新的直流系统屏位。4.直流系统蓄电池充放电试验阶段:新的直流系统屏位安装后,且蓄电池及交流电源均已接入即可进行蓄电池充放电工作。充放电采用全容量核对试验,其中充放电试验按照2个轮次计划,若2个轮次试验不满足要求则做第3次,相应工作计划时间顺延。5.二次电缆接线阶段:在蓄电池放电试验完毕并合格后,方可进行直流系统技改工程装置屏与相关端子箱的二次电缆接线工作,接线前应停用新直流系统充电装置。为了保证接线的正确性,对每根电缆用通灯核对、编号,接线时必须严格按照图纸严禁凭记忆凭经验。接线时先将临时供电i段接线拆除并接入1#馈线屏,接好后投入运行并测量,各回路均正常依次打开临时供电ii段接线,若打线过程出现停电现象应立即回复,待查找回路正常后方可回复工作。打开的临时ii段接线接入到直流2#馈线屏,此时投入直流系统充电装置。6.直流系统技改工程装置调试、验收阶段:由于是新投运装置,装置调试工作应全面准确;二次回路因为是重新接入,所以应进行回路的完整性检验。试验结束后工作负责人会同工作班成员检查试验记录,应:试验项目齐全;试验数据及结论正确。验收中做到及时发现问题,及时处理问题,确保改造工程质量。7.安
