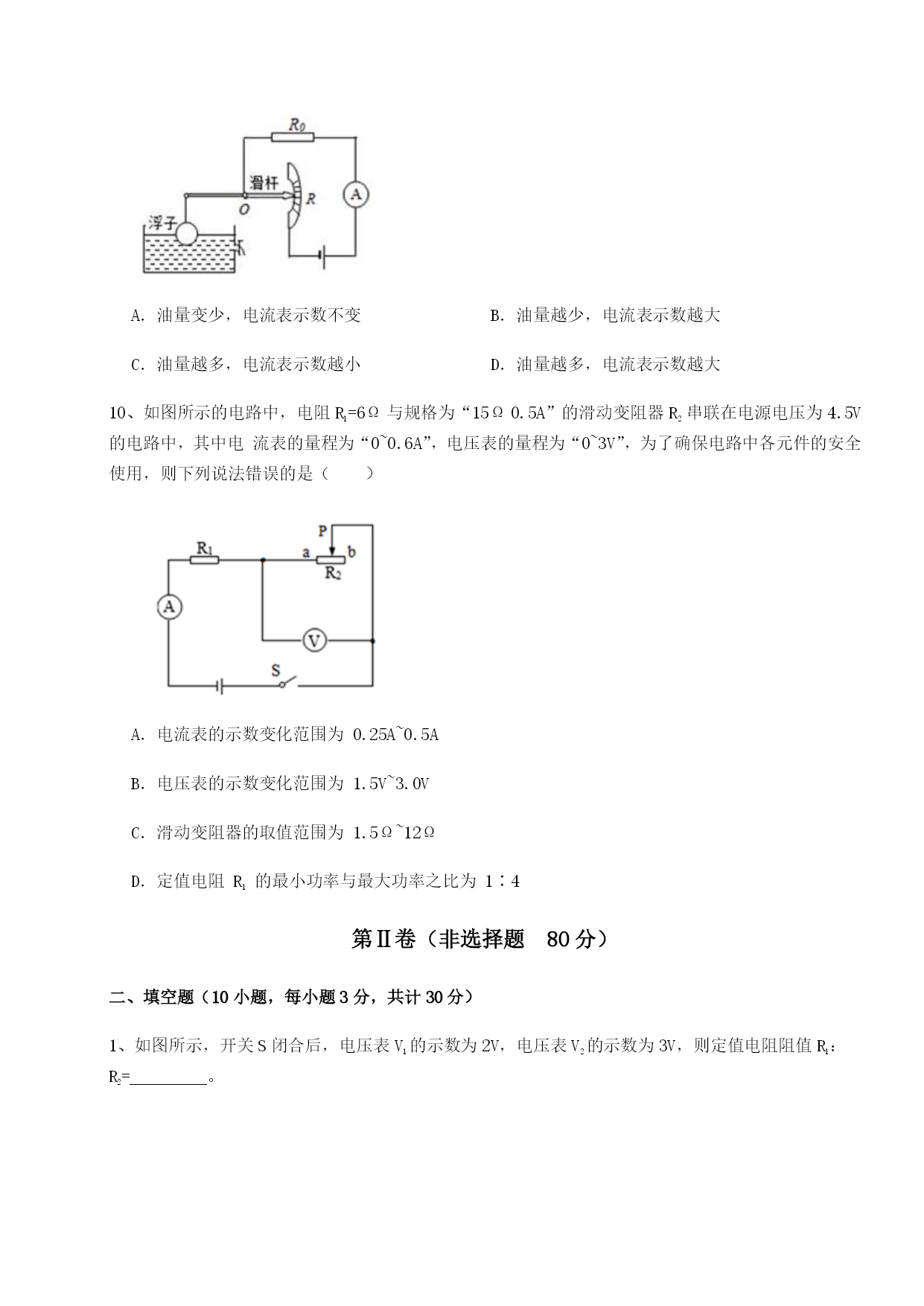

北师大版物理九年级全册第十二章欧姆定律难点解析考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，电源电压恒定。当开关S1、S2闭合，甲、乙两表均为电压表时，两表示数之比U甲:U乙=5:1；当开关S1闭合、S2断开，甲、乙两表均为电流表时，两表的示数之比为（）A．5:4B．3:5C．4:5D．4:12、下列说法正确的是（）A．验电器工作的原理是异种电荷相互吸B．塑料，陶瓷，铅笔芯，大地都是绝缘体C．毛皮摩擦橡胶棒起电的过程中，电子从毛皮转移到橡胶棒D．根据R=可知，导体电阻与导体两端电压成正比，与通过导体的电流成反比3、由欧姆定律I＝可导出变形R=，对此表达式，下面说法正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．导体的电阻是导体本身的一种性质，跟电压、电流无关D．通过导线的电流为0时，其电阻变为04、如图所示，在“探究电流与电压关系”的实验中，得出电流与电压的关系图像正确的是（）A．B．C．D．5、关于公式，下列说法中正确的是（）A．导体的电阻由它两端的电压和通过它的电流共同决定B．通过导体的电流，与导体两端的电压和导体的电阻均无关C．导体两端的电压一定时，导体的电阻跟通过它的电流成正比D．导体的电阻一定时，通过导体的电流与导体两端的电压成正比6、公共场所严禁吸烟。小明设计了一种简易烟雾报警控制器，如图所示。电路中R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小，烟雾增大到一定程度使电压表的指针偏转到某区域时触发报警系统。以下做法能使控制器在烟雾较淡时就触发报警的是（）A．电压表改成大量程B．增大激光强度C．减小R0阻值D．减小电源电压7、某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（）A．当导体两端的电压为0时，电阻为0B．该导体的电阻随电压的增大而减小C．该导体的电阻为5ΩD．当导体两端的电压为2V时，电流为0.6A8、如图所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，不能测出未知电阻Rx阻值的电路是（）A．B．C．D．9、如图所示，是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片和滑杆相连，滑杆可绕固定轴转动，另一端固定着一个浮子。下列说法正确的是()A．油量变少，电流表示数不变B．油量越少，电流表示数越大C．油量越多，电流表示数越小D．油量越多，电流表示数越大10、如图所示的电路中，电阻R1=6Ω与规格为“15Ω0.5A”的滑动变阻器R2串联在电源电压为4.5V的电路中，其中电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，为了确保电路中各元件的安全使用，则下列说法错误的是（）A．电流表的示数变化范围为0.25A~0.5AB．电压表的示数变化范围为1.5V~3.0VC．滑动变阻器的取值范围为1.5Ω~12ΩD．定值电阻R1的最小功率与最大功率之比为1∶4第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，开关S闭合后，电压表V1的示数为2V，电压表V2的示数为3V，则定值电阻阻值R1：R2=。2、如图所示电路、电源电压恒定，R1＝20Ω，R2＝10Ω，当S1闭合，S2、S3断开时，电流表的示数为0.3A，电源电压为V；当S2闭合，S1、S3断开时，电流表示数为A；当S1、S3闭合，S2断开时，电流表示数为A。3、如图所示的电路中，电源电压保持不变．当开关S由断开到闭合时，电流表的示数将，电压表与电流表示数的比值将(以上两空均填“变大”、“变小”或“不变”)4、某定值电阻两端电压由变为时，通过的电流增加了，该电阻的阻值为；若它两端电压变为，此时电阻为。5、如图所示，电源电压3V，S闭合后电压表示数为1V，则灯L1两端的电压为V；通过灯L1的电流（大于/小于/等于）通过灯L2的电流。若断开开关，电压表示数（变大/变小/不变）。6、某品牌手电筒，正常工作时需要两节干电池串联来提供电源，该手电筒工作的额定电压是V；某便携式取暖设备正常工作时的额定电压是，一般情况下该设备正常工作时（选填“会”或“不会”）使人触电。7、通过两个电阻R
