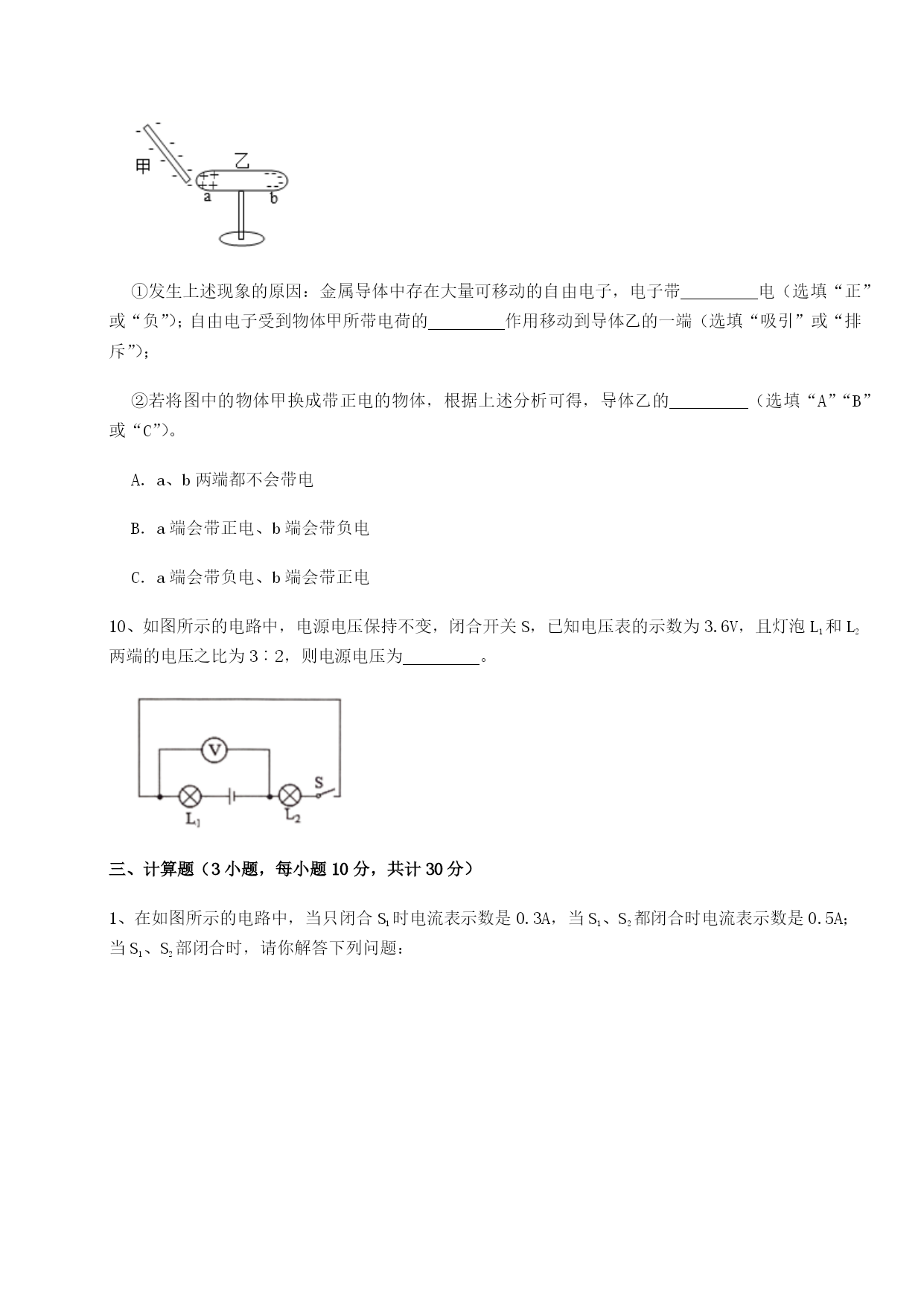

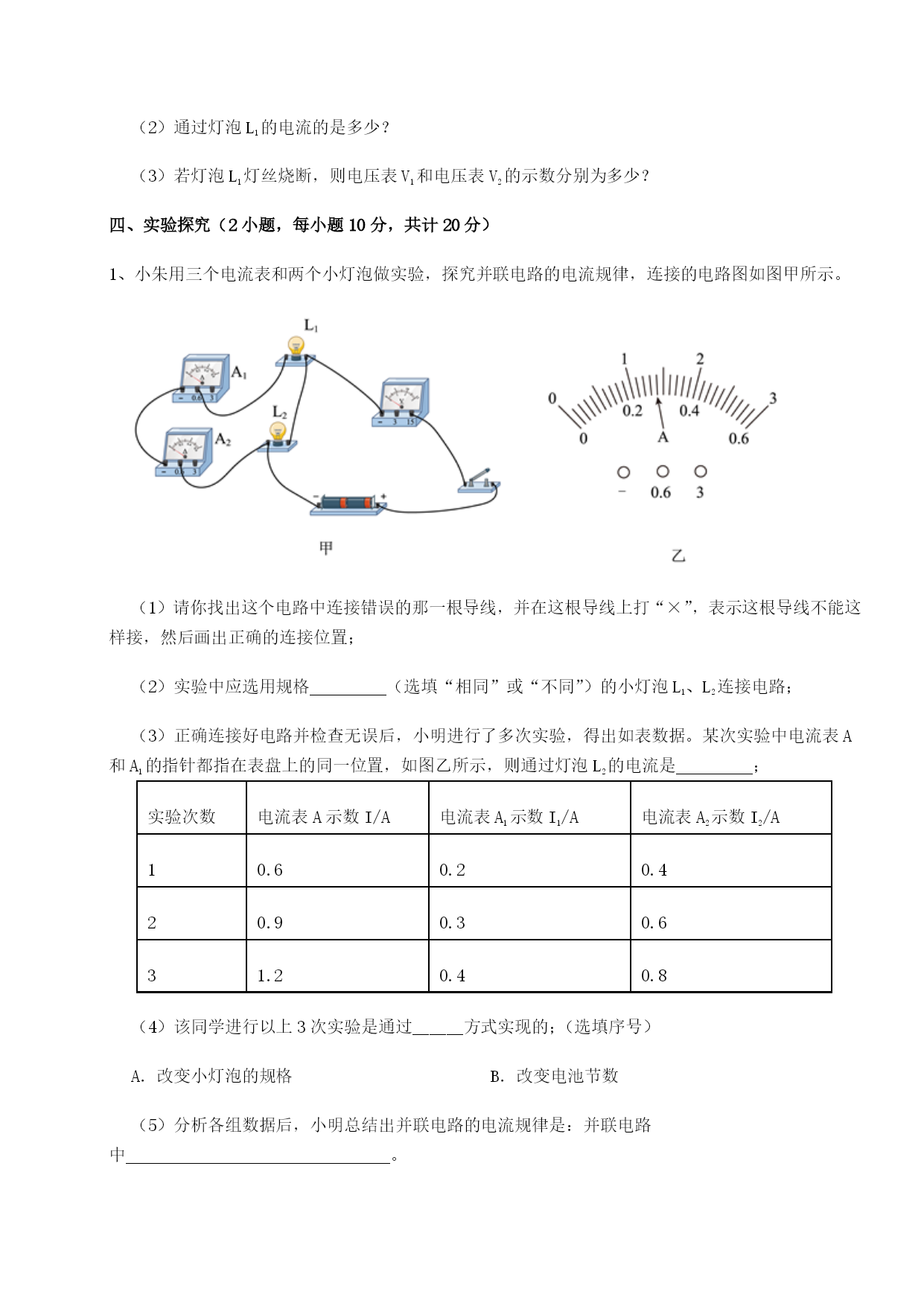

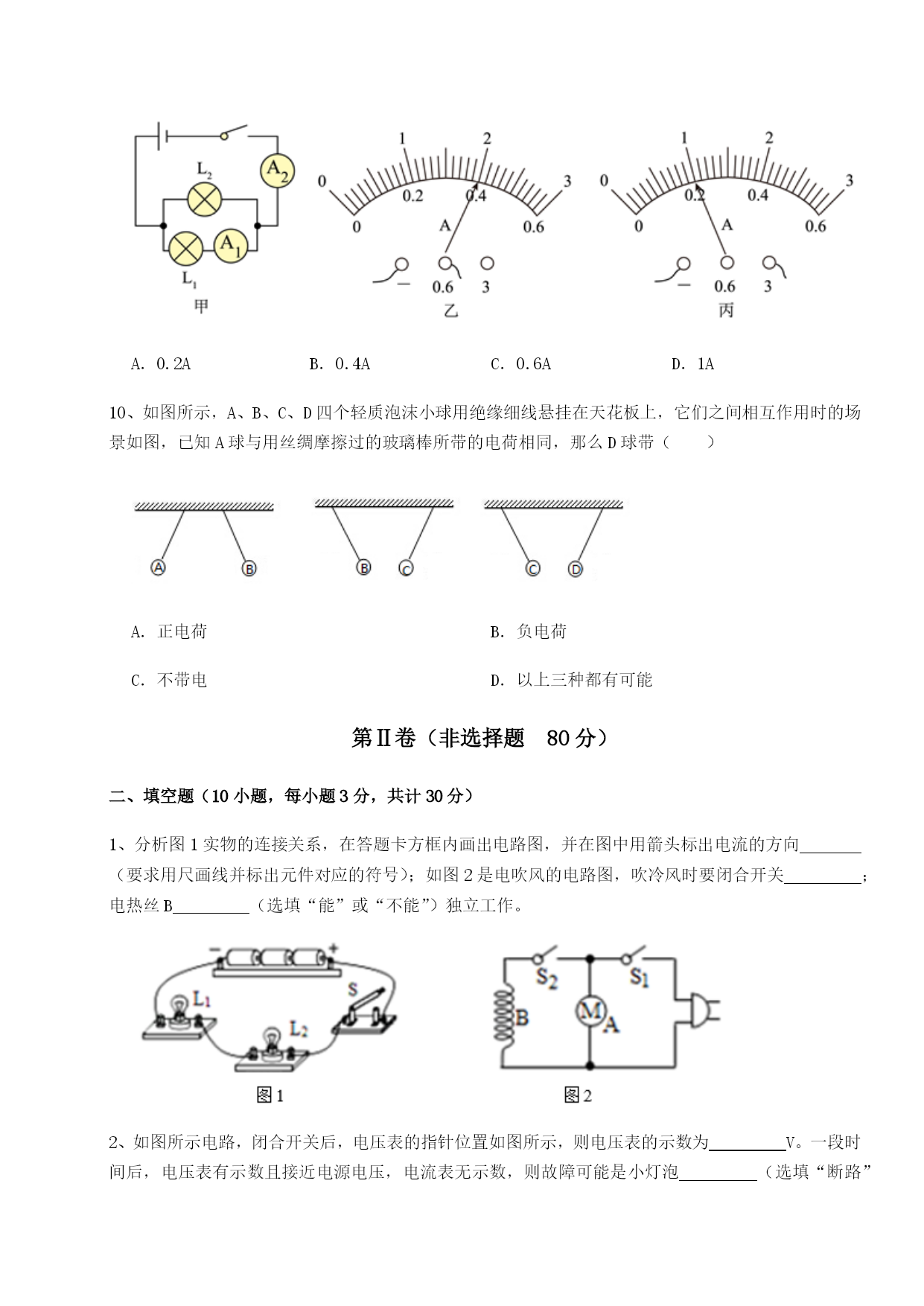

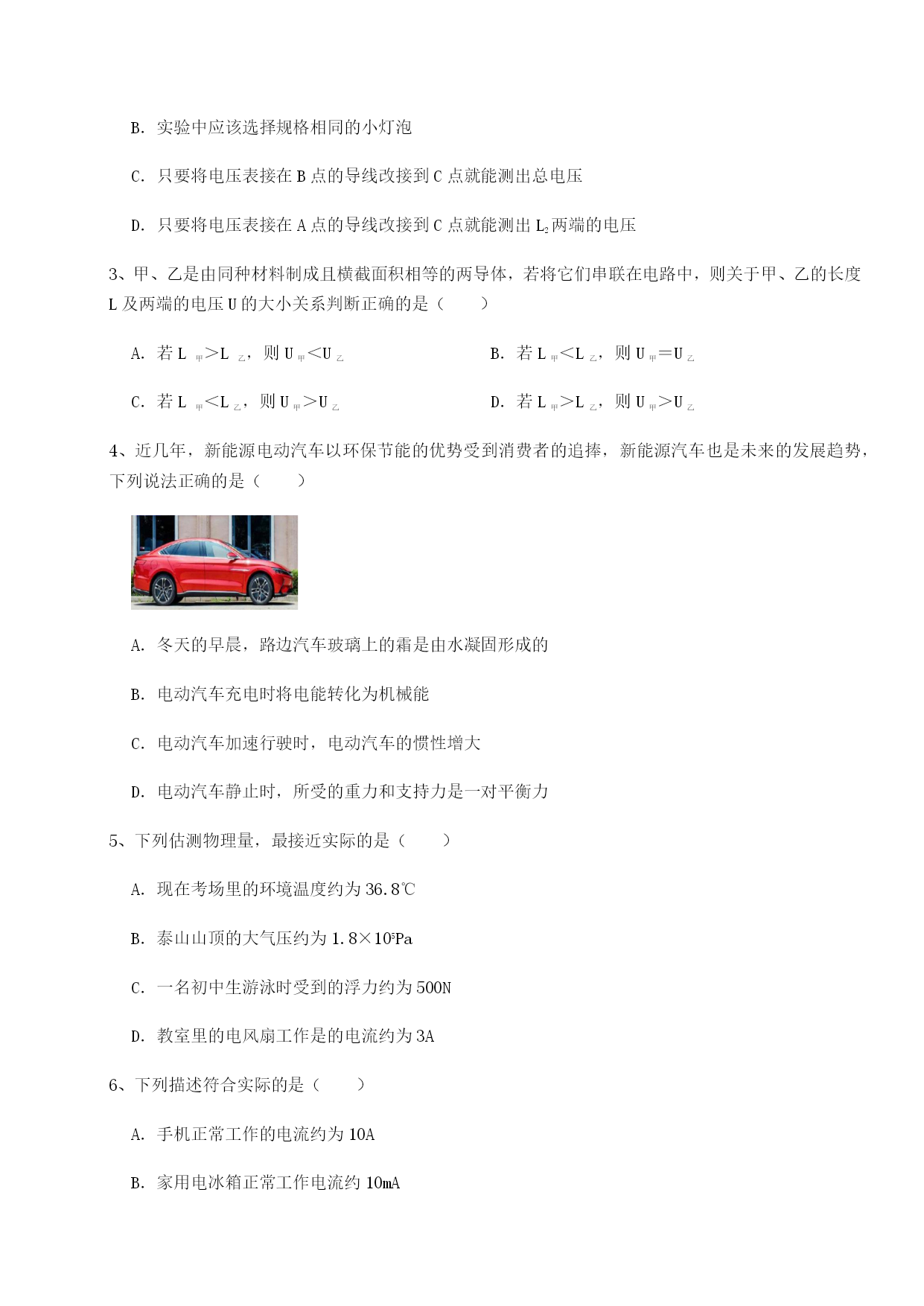

北京市西城区育才学校北师大版物理九年级第十一章简单电路综合测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、以下说法最符合事实的是（）A．一个水分子的直径约10-5mB．教室里一只日光灯正常工作的电流约为5AC．对人体的安全电压不高于220VD．一节新干电池的电压是1.5V2、在“探究串联电路电压的特点”活动中，某同学设计的电路图如图所示，实验中使用的电源是两节干电池。下列说法中正确的是（）A．该同学连接电路时至少要用8根导线B．实验中应该选择规格相同的小灯泡C．只要将电压表接在B点的导线改接到C点就能测出总电压D．只要将电压表接在A点的导线改接到C点就能测出L2两端的电压3、甲、乙是由同种材料制成且横截面积相等的两导体，若将它们串联在电路中，则关于甲、乙的长度L及两端的电压U的大小关系判断正确的是（）A．若L甲＞L乙，则U甲＜U乙B．若L甲＜L乙，则U甲＝U乙C．若L甲＜L乙，则U甲＞U乙D．若L甲＞L乙，则U甲＞U乙4、近几年，新能源电动汽车以环保节能的优势受到消费者的追捧，新能源汽车也是未来的发展趋势，下列说法正确的是（）A．冬天的早晨，路边汽车玻璃上的霜是由水凝固形成的B．电动汽车充电时将电能转化为机械能C．电动汽车加速行驶时，电动汽车的惯性增大D．电动汽车静止时，所受的重力和支持力是一对平衡力5、下列估测物理量，最接近实际的是（）A．现在考场里的环境温度约为36.8℃B．泰山山顶的大气压约为1.8×105PaC．一名初中生游泳时受到的浮力约为500ND．教室里的电风扇工作是的电流约为3A6、下列描述符合实际的是（）A．手机正常工作的电流约为10AB．家用电冰箱正常工作电流约10mAC．对人体的安全电压为36VD．一节干电池的电压为1.5V7、在如图甲电路中，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法正确的是（）A．电路的总电流为0.8AB．电流表A1的示数是1.5AC．通过灯L1的电流为0.2AD．通过灯L2的电流都为1.0A8、如图所示的电路中，L1、L2是两个完全相同的灯泡，在开关闭合时，下列说法中正确的是()A．可能L1亮，L2不亮B．可能L1不亮，L2亮C．L1、L2不可能同时亮D．L1断路，则L2一定不亮9、在图甲所示的电路图中，闭合开关后，电流表A1和A2的示数分别如图乙和图丙所示，则通过小灯泡L2的电流为（）A．0.2AB．0.4AC．0.6AD．1A10、如图所示，A、B、C、D四个轻质泡沫小球用绝缘细线悬挂在天花板上，它们之间相互作用时的场景如图，已知A球与用丝绸摩擦过的玻璃棒所带的电荷相同，那么D球带（）A．正电荷B．负电荷C．不带电D．以上三种都有可能第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、分析图1实物的连接关系，在答题卡方框内画出电路图，并在图中用箭头标出电流的方向（要求用尺画线并标出元件对应的符号）；如图2是电吹风的电路图，吹冷风时要闭合开关；电热丝B（选填“能”或“不能”）独立工作。2、如图所示电路，闭合开关后，电压表的指针位置如图所示，则电压表的示数为V。一段时间后，电压表有示数且接近电源电压，电流表无示数，则故障可能是小灯泡（选填“断路”或“短路”）；若电压表无示数，电流表有示数，则故障原因可能是小灯泡（选填“断路”或“短路”）。3、手持用丝绸摩擦过的玻璃棒，靠近被吊起的另一个玻璃棒，发现如图所示的运动情况，则被吊起的玻璃棒（选填“带正电”、“带负电”或“不带电”）。玻璃棒是（选填“导体”或“绝缘体”）。4、如图是某实验电路的一部分，电流表的示数如图所示，若通过导线ab电流为0.3A，经分析通过导线cd的电流最大为A，此时方向为（“从c到d”或“从d到c”）。5、如甲所示电路中，当开关S闭合后，电流表A1和A2的指针偏转如乙图和丙图，其中电流表A1测量的是通过的电流，电流表A1和A2的读数分别为A和A，则L2的电流值为A。6、有一定值电阻R与一小灯泡L，通过它们的电流I与它们两端的电压U的规律如图，现将R和L并联接在电压为5V的电源两端，此时干路中的电流是A，小
