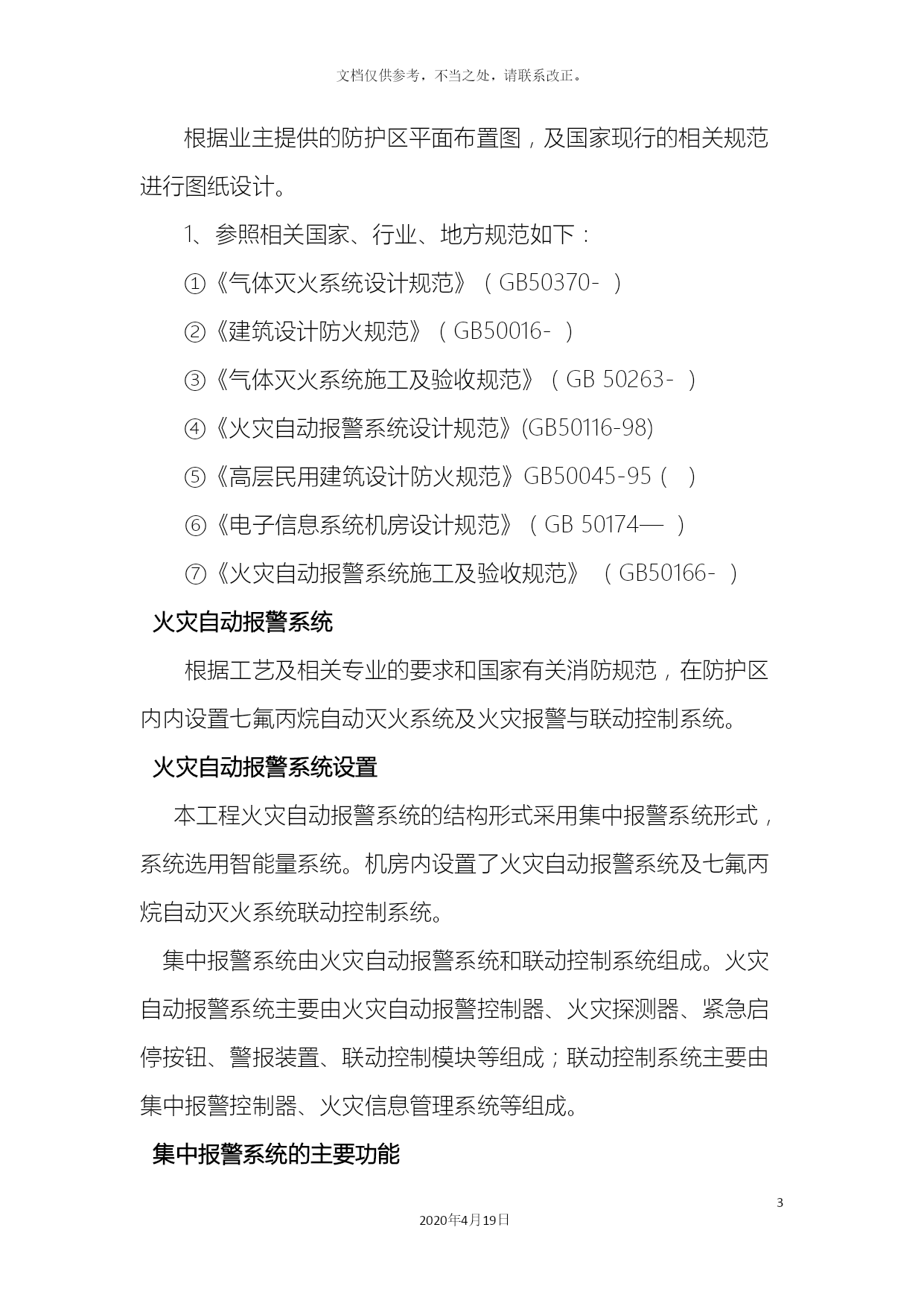

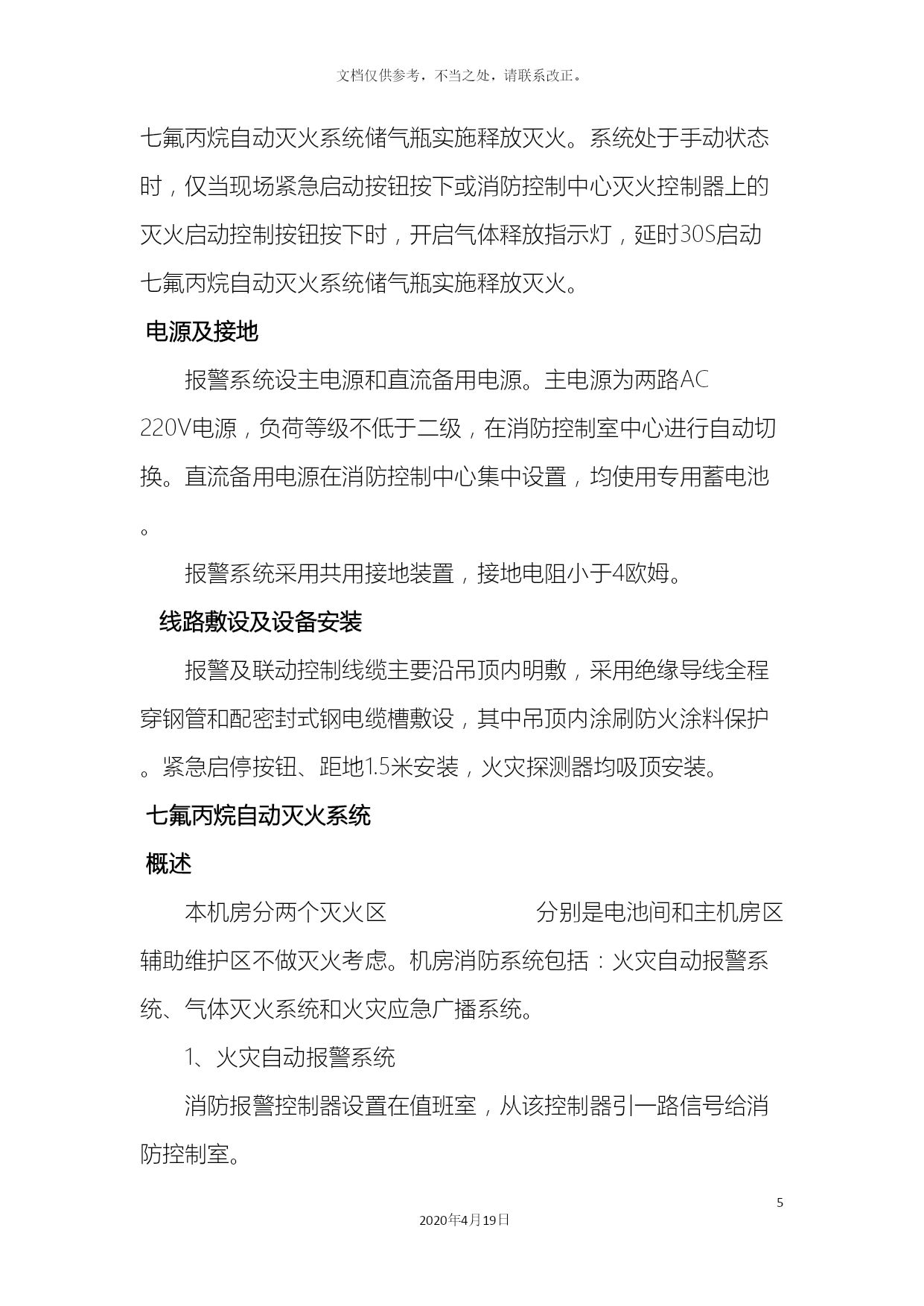

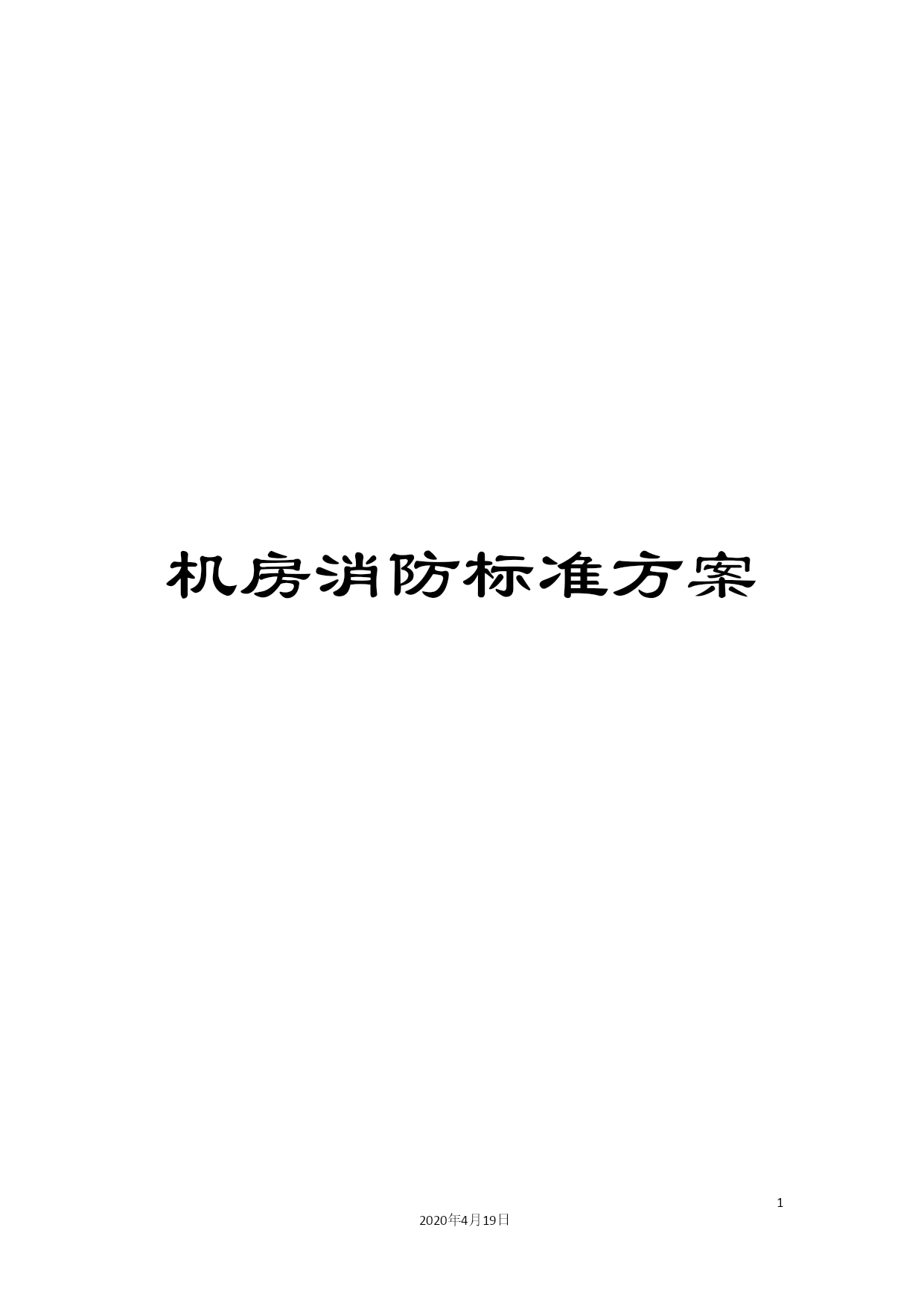

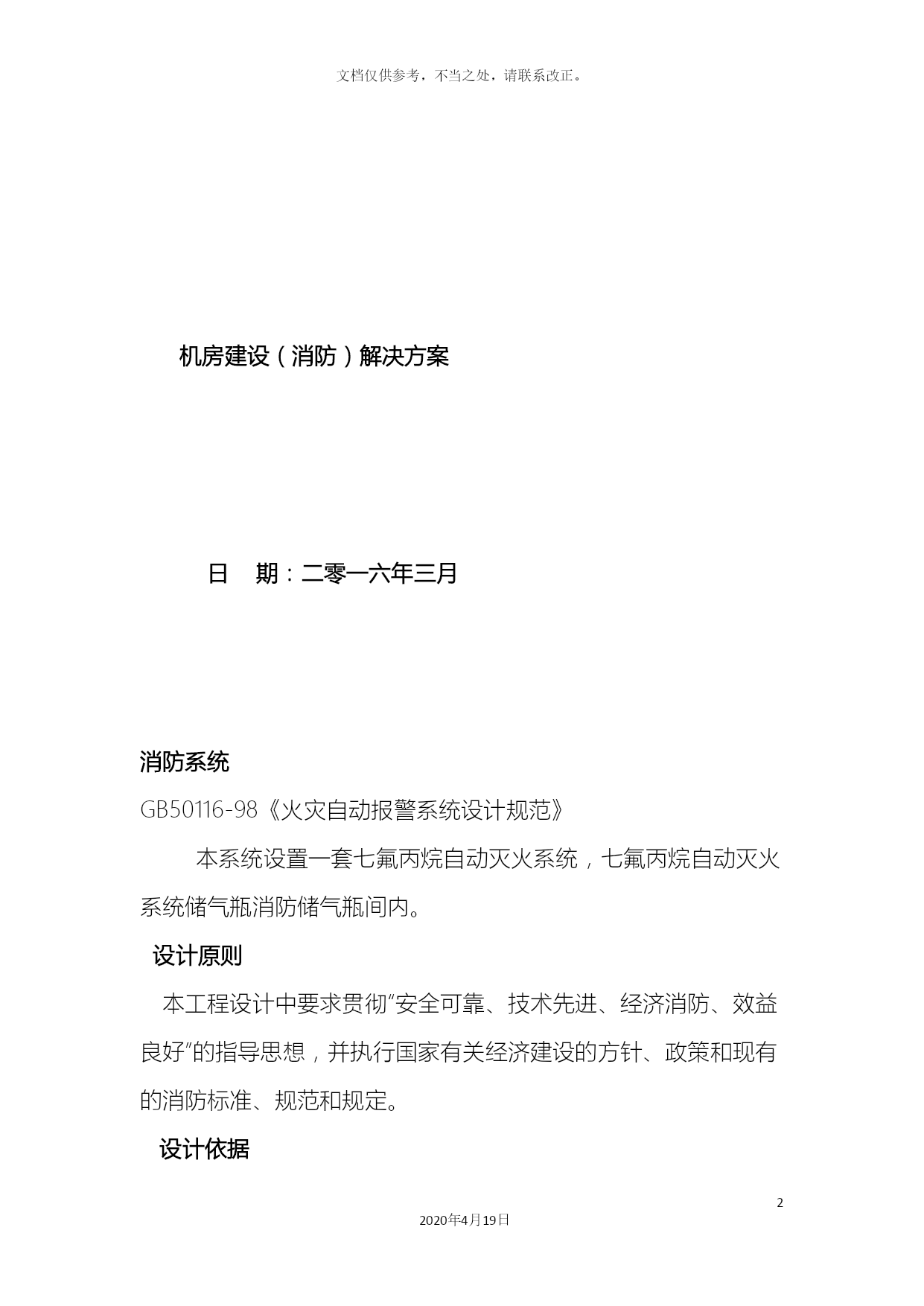

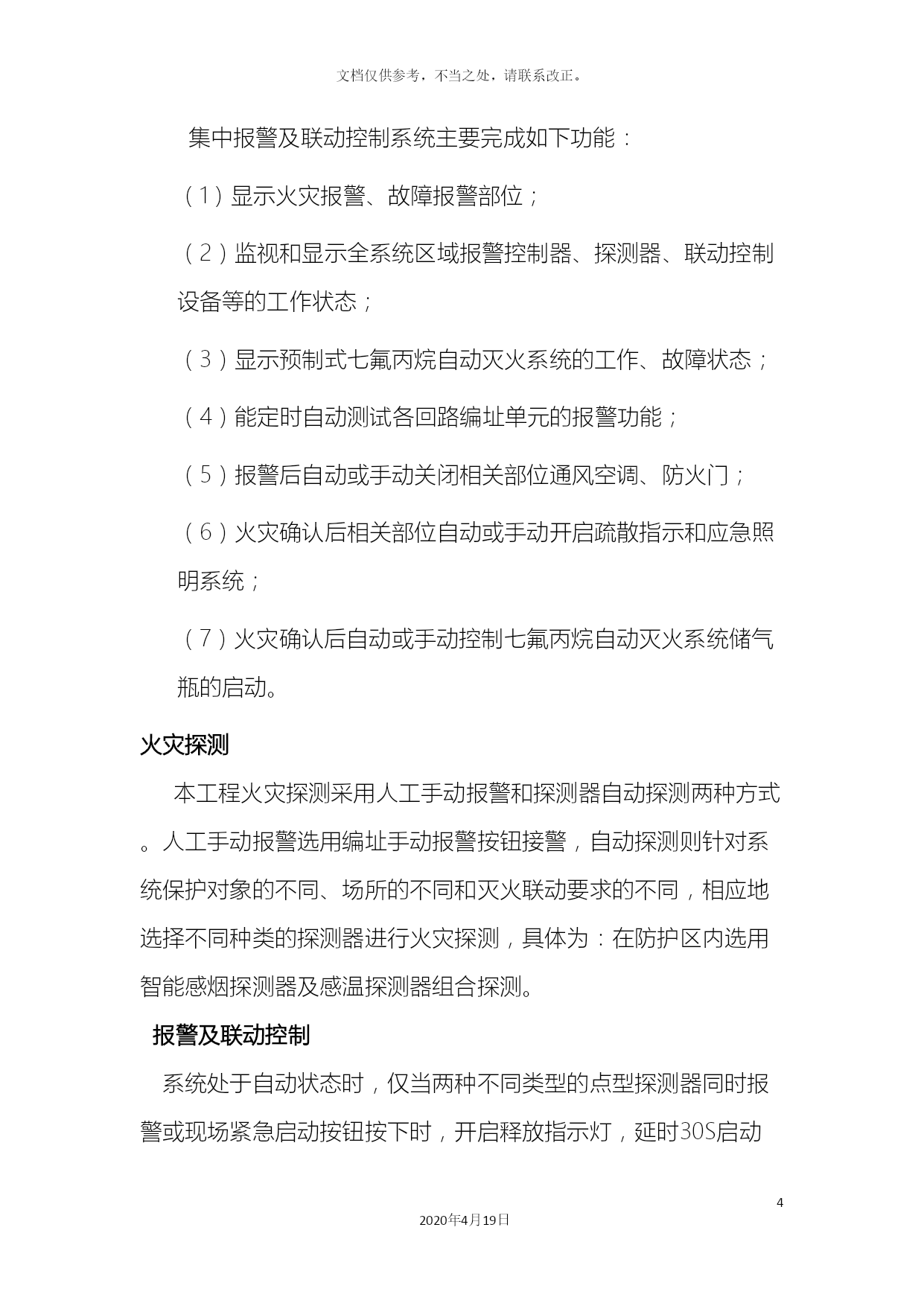

PAGE\*MERGEFORMAT92020年4月19日机房消防标准方案文档仅供参考，不当之处，请联系改正。机房建设（消防）解决方案日期：二零一六年三月消防系统GB50116-98《火灾自动报警系统设计规范》本系统设置一套七氟丙烷自动灭火系统，七氟丙烷自动灭火系统储气瓶消防储气瓶间内。设计原则本工程设计中要求贯彻“安全可靠、技术先进、经济消防、效益良好”的指导思想，并执行国家有关经济建设的方针、政策和现有的消防标准、规范和规定。设计依据根据业主提供的防护区平面布置图，及国家现行的相关规范进行图纸设计。1、参照相关国家、行业、地方规范如下：=1\*GB3①《气体灭火系统设计规范》（GB50370-）=2\*GB3②《建筑设计防火规范》（GB50016-）=3\*GB3③《气体灭火系统施工及验收规范》（GB50263-）=4\*GB3④《火灾自动报警系统设计规范》(GB50116-98)=5\*GB3⑤《高层民用建筑设计防火规范》GB50045-95（）=6\*GB3⑥《电子信息系统机房设计规范》（GB50174—）=7\*GB3⑦《火灾自动报警系统施工及验收规范》（GB50166-）火灾自动报警系统根据工艺及相关专业的要求和国家有关消防规范，在防护区内内设置七氟丙烷自动灭火系统及火灾报警与联动控制系统。火灾自动报警系统设置本工程火灾自动报警系统的结构形式采用集中报警系统形式，系统选用智能量系统。机房内设置了火灾自动报警系统及七氟丙烷自动灭火系统联动控制系统。集中报警系统由火灾自动报警系统和联动控制系统组成。火灾自动报警系统主要由火灾自动报警控制器、火灾探测器、紧急启停按钮、警报装置、联动控制模块等组成；联动控制系统主要由集中报警控制器、火灾信息管理系统等组成。集中报警系统的主要功能集中报警及联动控制系统主要完成如下功能：（1）显示火灾报警、故障报警部位；（2）监视和显示全系统区域报警控制器、探测器、联动控制设备等的工作状态；（3）显示预制式七氟丙烷自动灭火系统的工作、故障状态；（4）能定时自动测试各回路编址单元的报警功能；（5）报警后自动或手动关闭相关部位通风空调、防火门；（6）火灾确认后相关部位自动或手动开启疏散指示和应急照明系统；（7）火灾确认后自动或手动控制七氟丙烷自动灭火系统储气瓶的启动。火灾探测本工程火灾探测采用人工手动报警和探测器自动探测两种方式。人工手动报警选用编址手动报警按钮接警，自动探测则针对系统保护对象的不同、场所的不同和灭火联动要求的不同，相应地选择不同种类的探测器进行火灾探测，具体为：在防护区内选用智能感烟探测器及感温探测器组合探测。报警及联动控制系统处于自动状态时，仅当两种不同类型的点型探测器同时报警或现场紧急启动按钮按下时，开启释放指示灯，延时30S启动七氟丙烷自动灭火系统储气瓶实施释放灭火。系统处于手动状态时，仅当现场紧急启动按钮按下或消防控制中心灭火控制器上的灭火启动控制按钮按下时，开启气体释放指示灯，延时30S启动七氟丙烷自动灭火系统储气瓶实施释放灭火。电源及接地报警系统设主电源和直流备用电源。主电源为两路AC220V电源，负荷等级不低于二级，在消防控制室中心进行自动切换。直流备用电源在消防控制中心集中设置，均使用专用蓄电池。报警系统采用共用接地装置，接地电阻小于4欧姆。线路敷设及设备安装报警及联动控制线缆主要沿吊顶内明敷，采用绝缘导线全程穿钢管和配密封式钢电缆槽敷设，其中吊顶内涂刷防火涂料保护。紧急启停按钮、距地1.5米安装，火灾探测器均吸顶安装。七氟丙烷自动灭火系统概述本机房分两个灭火区分别是电池间和主机房区辅助维护区不做灭火考虑。机房消防系统包括：火灾自动报警系统、气体灭火系统和火灾应急广播系统。1、火灾自动报警系统消防报警控制器设置在值班室，从该控制器引一路信号给消防控制室。消防探测器应在吊顶上、地板下、工作层三层分布。吊顶内和吊顶下采用吸气式感烟探测器，探温采用点型定温探测器，地板下采用吸气式感烟探测器，探温采用差定温缆式探测器，安装应符合相关规范要求。2、气体灭火系统采用无管网式七氟丙烷气体灭火系统，火灾报警系统与灭火系统联动。消防钢瓶间设于防护区内。气体灭火系统采取气动启动、电启动和机械应急启动三种方式。灭火系统控制器应在灭火设备动作前，联动控制关闭机房内的风门、风阀，并停止空调机和排风机，切断非消防电源等。机房内设置警笛，机房门口上方设置灭火显示灯。灭火系统的控制箱设置在值班室，但应有防止误操作的保护装置。气体灭火场所应配置专用空气呼吸器或氧气呼吸器。七氟丙烷气体灭火
