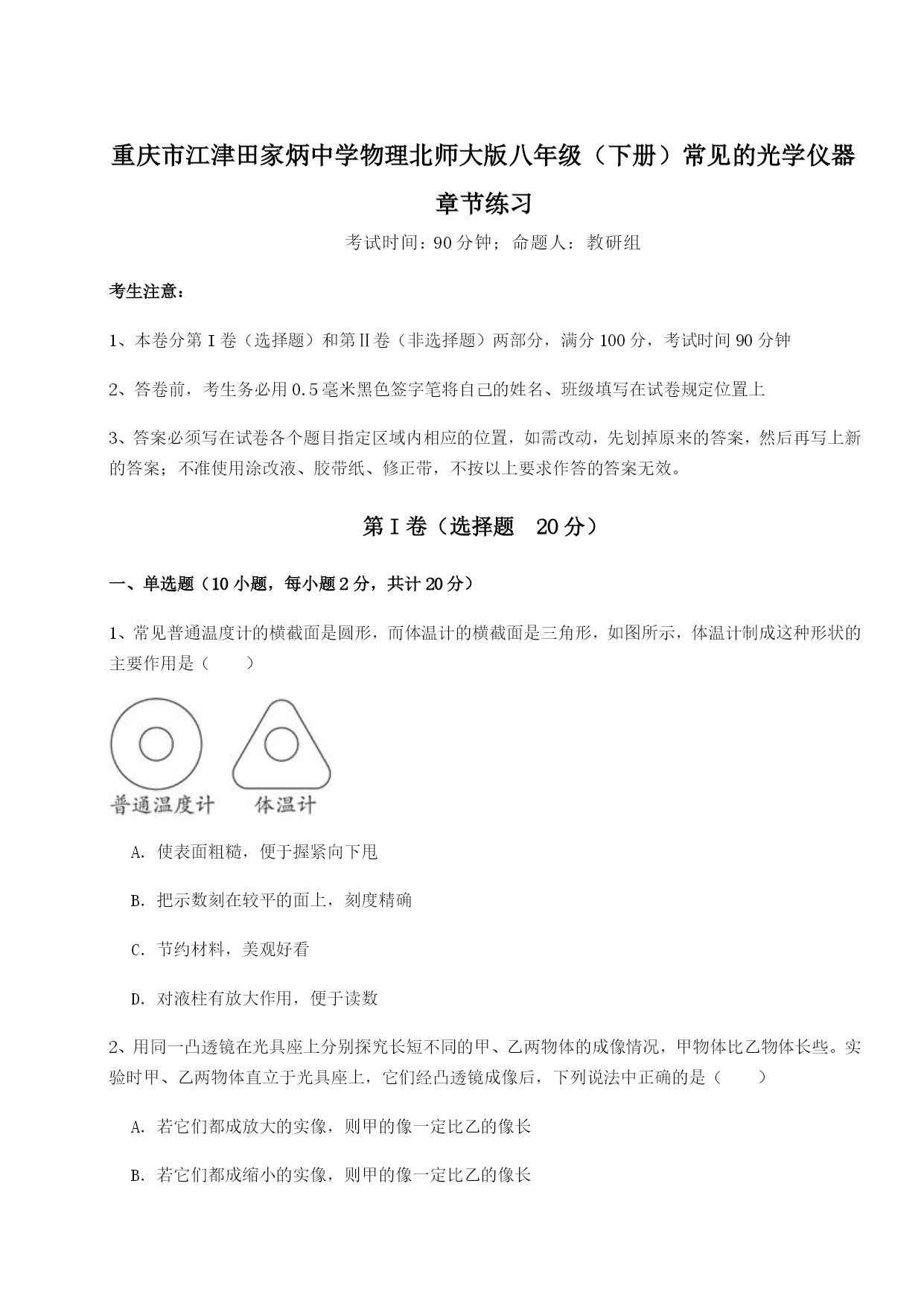

重庆市江津田家炳中学物理北师大版八年级（下册）常见的光学仪器章节练习考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、常见普通温度计的横截面是圆形，而体温计的横截面是三角形，如图所示，体温计制成这种形状的主要作用是（）A．使表面粗糙，便于握紧向下甩B．把示数刻在较平的面上，刻度精确C．节约材料，美观好看D．对液柱有放大作用，便于读数2、用同一凸透镜在光具座上分别探究长短不同的甲、乙两物体的成像情况，甲物体比乙物体长些。实验时甲、乙两物体直立于光具座上，它们经凸透镜成像后，下列说法中正确的是（）A．若它们都成放大的实像，则甲的像一定比乙的像长B．若它们都成缩小的实像，则甲的像一定比乙的像长C．不论成放大还是缩小的实像，甲的像都一定比乙的像短D．不论成放大还是缩小的实像，甲的像都有可能比乙的像短3、如图是用来研究凸透镜成像规律的实验装置示意图（屏未画出），当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像．若透镜位置不变，将蜡烛移到刻度为30cm处，则（）A．移动光屏，可以在屏上得到倒立放大的像B．移动光屏，可以在屏上得到倒立缩小的像C．移动光屏，可以在屏上得到正立放大的像D．不论光屏移到什么位置，都不能在屏上得到清晰的像4、将一个凸透镜正对太阳，在距凸透镜20cm处得到一个最小、最亮的光斑；若把一个物体放在此凸透镜前50cm处，则可在凸透镜的另一侧得到一个：（）A．倒立、放大的实像B．正立、放大的虚像C．倒立、等大的实像D．倒立、缩小的实像5、某同学用自制的水凸透镜完成凸透镜成像的实验．某次实验中在光屏上得到清晰倒立、缩小的像（如图所示），下列说法正确的是（）A．此时凸透镜的焦距大于15cmB．将蜡烛远离凸透镜，应使光屏远离凸透镜才能再次得到清晰的像C．继续向水凸透镜内注水，发现光屏上的像不清晰了，这时将光屏向透镜方向移动，又能得到清晰的像，说明透镜越凸，焦距越小D．继续向水凸透镜内注水，发现光屏上的像不清晰了，这时将光屏向透镜方向移动，又能得到清晰的像，这可以解释远视眼的形成原因6、凸透镜和平面镜均能使物体成虚像，比较它们所成的虚像，以下说法正确的是（）A．所成的虚像均是正立的B．虚像的大小均与物体到镜的距离有关C．观察虚像时，眼睛与物体均应在镜的同一侧D．凸透镜所成的虚像可在光屏上呈现，平面镜所成的虚像不能在光屏上呈现7、如图所示，有一塑石英正方体，内有一空气层，当一束平行光垂直通过石英正方体时，光在空气层中发生的现象是（）A．光束在空气层中将变的发散B．光束在空气层中将变的会聚C．束在空气层中传播方向不会发生变化D．束在空气层中将发生反射8、如图是把一副眼镜放在太阳光下，在地面上看到的情形.由此可以判断镜片是（）A．凸面镜B．凹面镜C．凸透镜D．凹透镜9、如图所示是小明进行探究“凸透镜成像规律”实验时情景示意图，烛焰位于距透镜1.5倍焦距处，并在光屏上得到清晰的像．工作原理与此成像规律相同的光学器件是（）A．照相机B．放大镜C．投影仪D．潜望镜10、下列关于显微镜与望远镜的说法正确的是（）①所有的望远镜都是由两个凸透镜制成的②天文望远镜物镜的口径比较大③我们在学生实验室用显微镜看细胞是通过两次放大而实现的④望远镜是将远处物体放大了使人才看得见的．A．①③B．②③C．①②D．③④第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示是张欢通过实验得到的凸透镜的像距v和物距u关系的图象，由图可知凸透镜的焦距是cm；当物距为5cm时的成像特点可应用于（填“照相机”、“投影仪”或“放大镜”）．2、同学们在日常生活中常用手机进行“自拍”，“自拍”时，手机的镜头相当于一个透镜，该透镜在日常生活中常用来矫正（选填“近视眼”、“远视眼”）．3、小明把一个透镜朝向太阳，在透镜的另一侧距离透镜5cm处找到一个极小亮的点，那么，小明想要利用这个透镜获得一个放大的实像，应当把物体放在距离透镜处。4、如图是装有水的圆柱形玻璃杯，将铅笔靠近玻璃杯的后面，透过玻璃杯可以看到笔尖指向左侧，此时成像为正立、放大的(选填“实”或“虚”)像。5、如图所示是某实验小组合作探究“凸透镜
