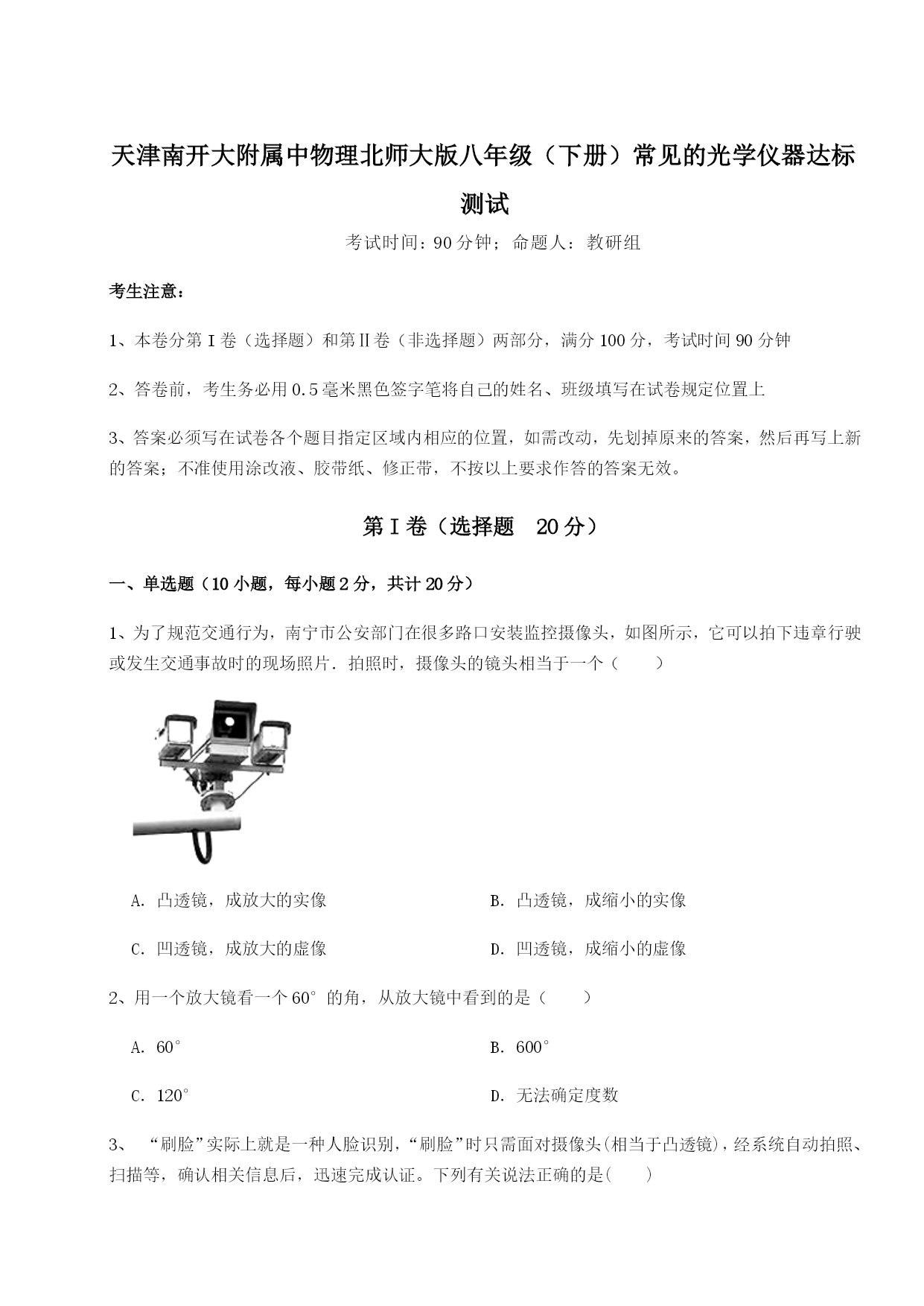

天津南开大附属中物理北师大版八年级（下册）常见的光学仪器达标测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、为了规范交通行为，南宁市公安部门在很多路口安装监控摄像头，如图所示，它可以拍下违章行驶或发生交通事故时的现场照片．拍照时，摄像头的镜头相当于一个（）A．凸透镜，成放大的实像B．凸透镜，成缩小的实像C．凹透镜，成放大的虚像D．凹透镜，成缩小的虚像2、用一个放大镜看一个60°的角，从放大镜中看到的是（）A．60°B．600°C．120°D．无法确定度数3、“刷脸”实际上就是一种人脸识别，“刷脸”时只需面对摄像头(相当于凸透镜)，经系统自动拍照、扫描等，确认相关信息后，迅速完成认证。下列有关说法正确的是()A．光经过摄像头成像利用的是光的反射B．摄像头成像特点与投影仪相同C．“刷脸”时，面部应位于摄像头两倍焦距之外D．“刷脸“时，面部经摄像头成正立缩小的实像4、如图是小明探究“凸透镜成像规律”时观察到的现象，下列哪种光学仪器的成像原理与其相同（）A．投影仪B．照相机C．放大镜D．近视眼镜5、爷爷的眼睛是远视眼，需要戴眼镜来矫正，当爷爷戴上眼镜时，小明通过镜片看到爷爷的“眼睛”是通过镜片形成的（）A．正立、等大的实像B．正立、等大的虚像C．倒立、放大的实像D．正立、放大的虚像6、在一个圆柱形水杯后放置一个小泥娃，透过水杯观察小泥娃的图像.改变泥娃与水杯的距离，下面是关于我们所能看到的像的特点，其中说法错误的一项是（）A．当泥娃比较靠近水杯时，可能看到泥娃的像只变粗不变高B．当泥娃离水杯足够远时，可能看到泥娃上下倒立的像C．当泥娃离水杯某一固定距离时，可能无论人眼在什么位置都看不清泥娃的像D．人眼透过水杯看到的泥娃的像可能是虚像，也可能是实像7、图是王亚平太空授课做水球透镜实验时的情景，通过水球可以看到她的像.以下有关像的判断及成像规律的应用，说法正确的是（）A．虚像照相机B．实像照相机C．虚像幻灯机D．实像幻灯机8、用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、凸透镜、光屏位置如图乙时，在光屏上可成清晰的像，下列说法正确的是（）A．凸透镜的焦距是30cmB．图乙中烛焰成的是倒立、缩小的实像C．投影仪成像特点与图乙中所成像的特点相同D．将图乙蜡烛放在尺上60cm处，光屏上可成正立、放大的实像9、小周用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的像。下列说法正确的是（）A．凸透镜的焦距是40cmB．图乙中烛焰成的是倒立放大的像C．照相机成像特点与图乙中所成像的特点相同D．将蜡烛远离凸透镜,保持凸透镜、光屏位置不变，烛焰可在光屏上成清晰的像10、关于望远镜的一些说法不正确的是（）A．望远镜的物镜成缩小的实像B．所有的望远镜都是由两个凸透镜组成的C．望远镜的物镜直径越大，越容易观察到较暗的物体D．天文爱好者用的望远镜，目镜的焦距比较短，物镜的焦距比较长第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、在“探究凸透镜成像的规律”实验中，应调整凸透镜的中心，光屏的中心与烛焰的中心大致在同一，以保证像成在光屏中央；将烛焰与光屏置于凸透镜的（选填“两侧”或“同侧”），移动光屏直到光屏上所成的像最清晰（选填“实”或“虚”），像是的（选填“正立”或“倒立”）。2、一幅如图甲所示的漫画立在桌面上。小霞把一个装水的玻璃杯放在漫画前，惊奇地发现：透过水杯看到漫画中的老鼠变“胖”了，还掉头奔向猫，如图乙。小霞观察分析：装水的圆柱形玻璃杯横切面中间厚，边缘薄，起到（填“平面镜”、“凸透镜”或“凹透镜”）的作用，此时老鼠到玻璃杯的距离满足（选填“u<f”、“f<u<2f”或“u>2f”）。3、如图所示，刻度尺斜插入装有水的圆柱形玻璃杯中，水中部分刻度看起来比水面上刻度要（选填“稀疏”、“密集”或“不变”），水中部分看起来比水面上的部分要粗一些，这是因为盛水的圆柱形玻璃杯相当于（选填“凹”或“凸”）透镜。该透镜在日常生活中常用来矫正（选填“近视眼”或“远视眼”）。4、人的眼睛像一架神奇的照相机，晶状体相当于，视网膜相当于胶片，通
