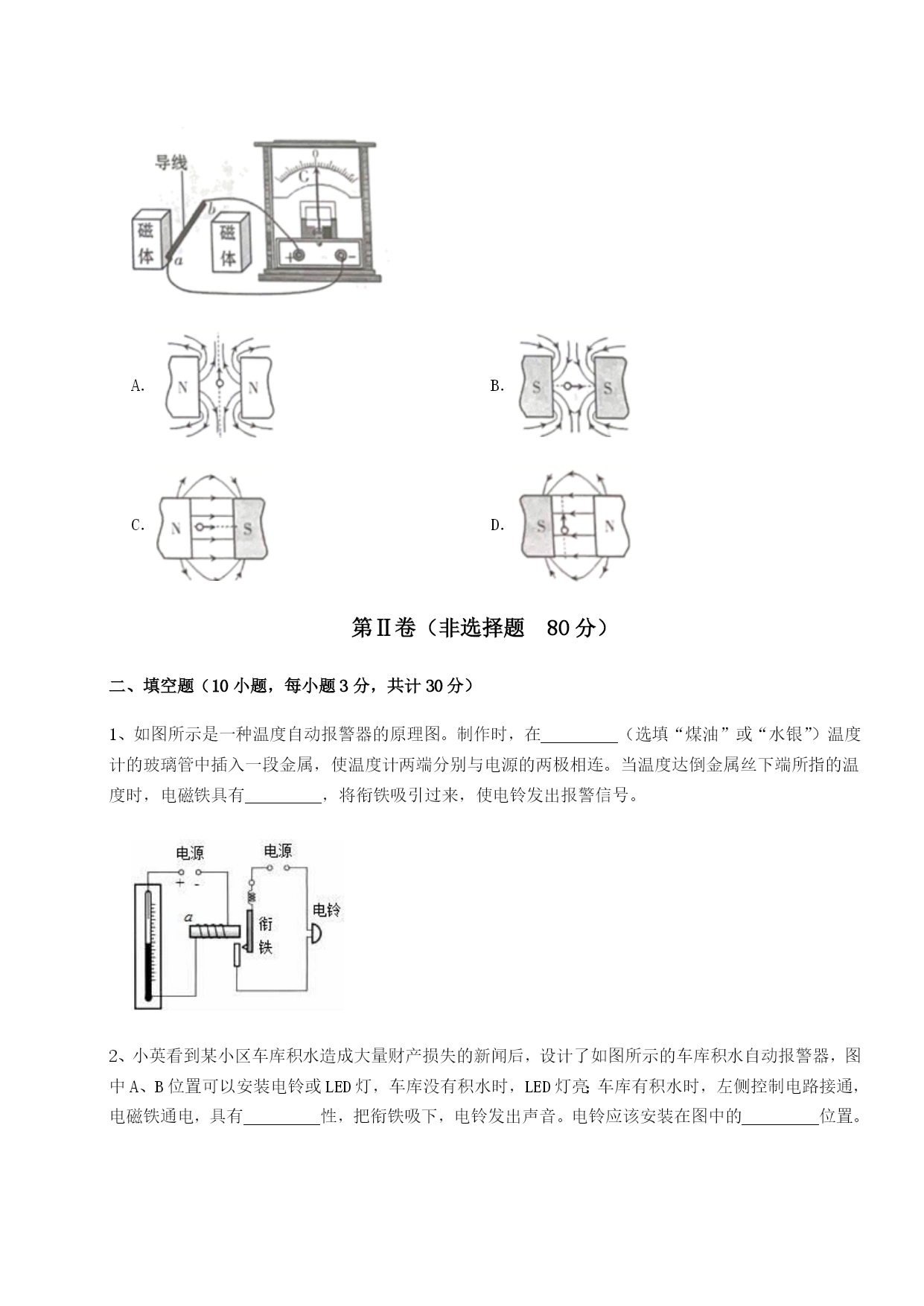

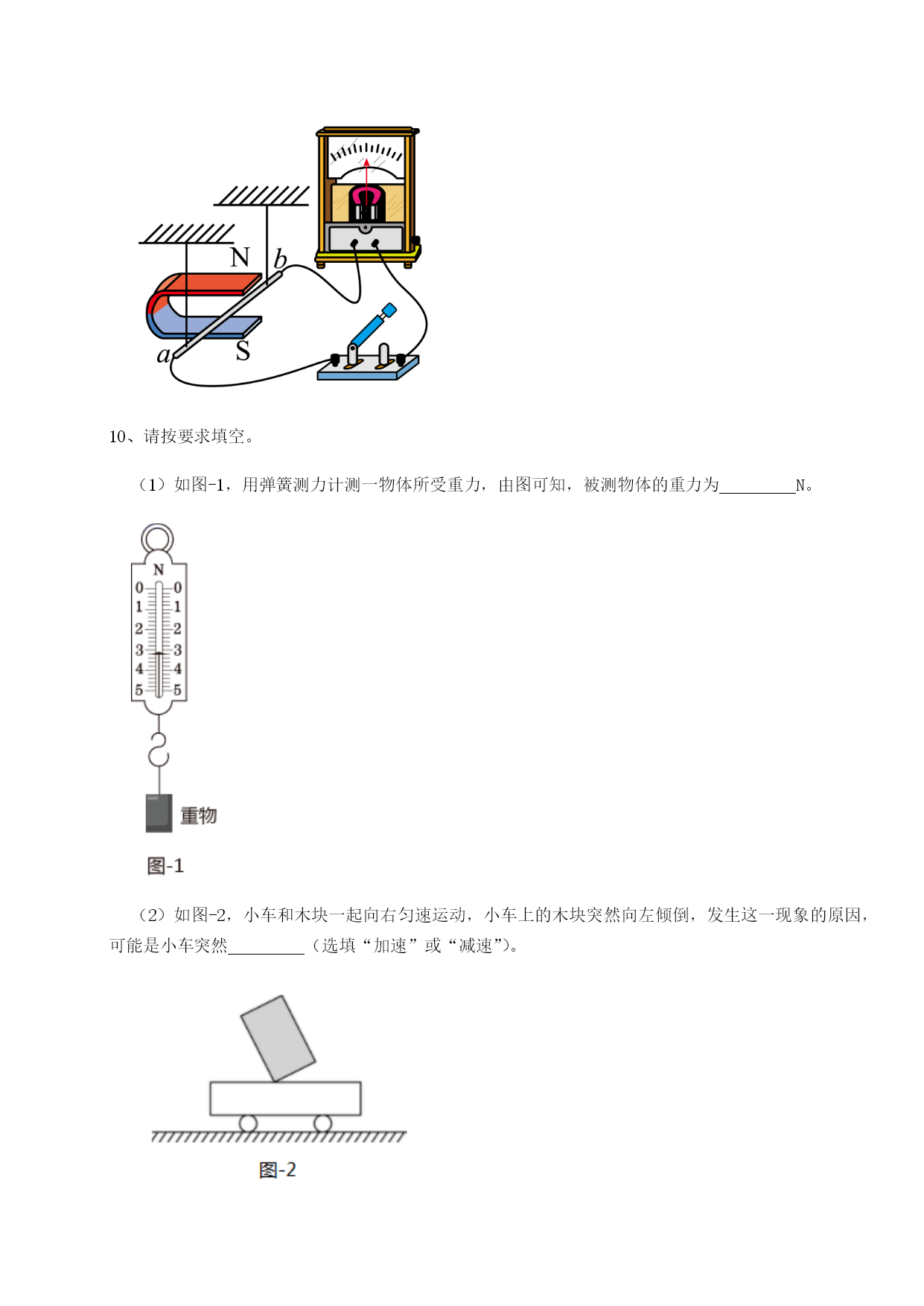

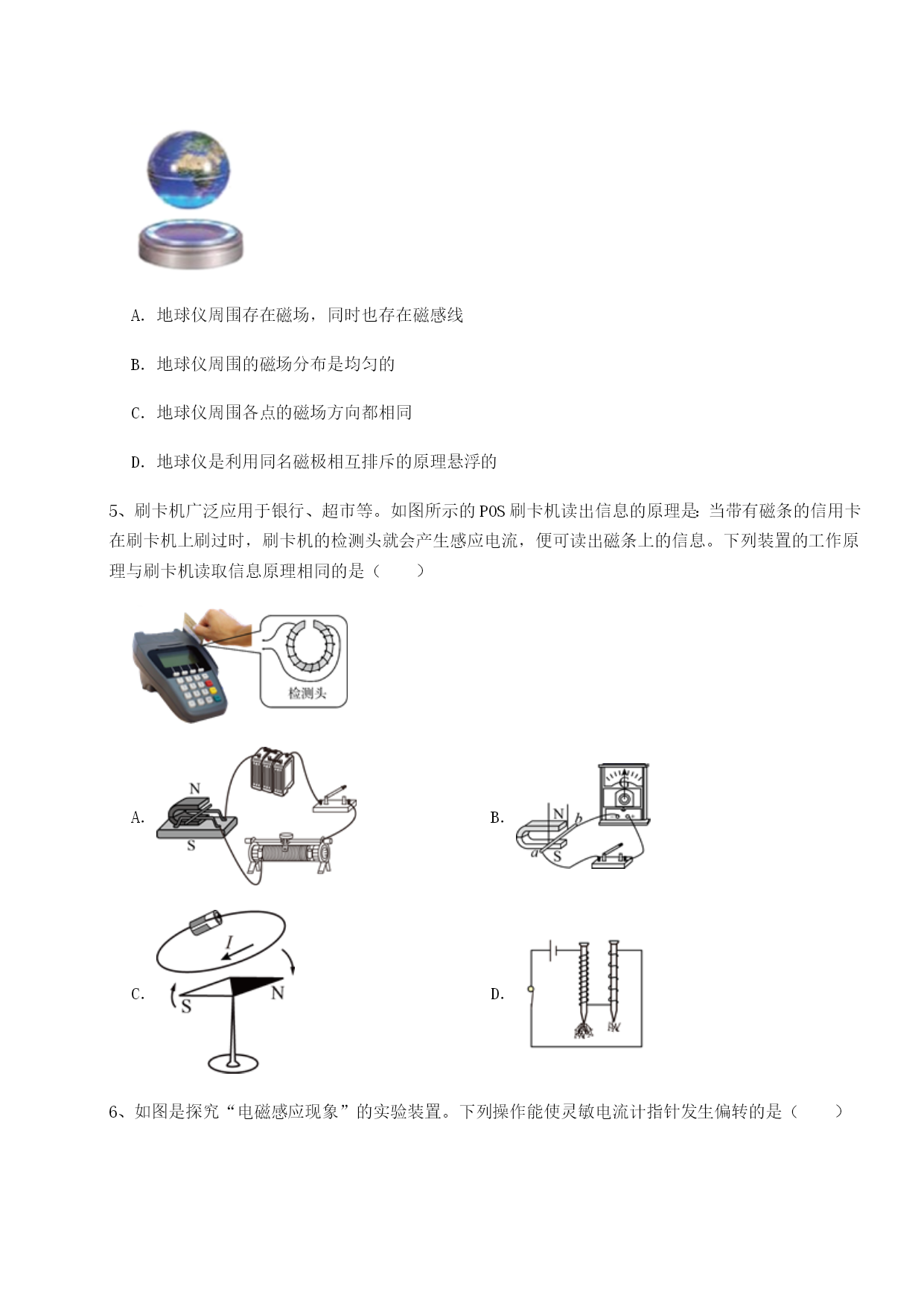

四川遂宁二中北师大版物理九年级电磁现象综合测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、电磁炮是利用电磁技术制成一种新型武器，具有炮弹发射速度快、命中率高的特点。其基本原理与电动机相同。如图所示的实验符合电磁炮基本工作原理的是（）A．B．C．D．2、关于图中的四幅图，说法正确的是（）A．地磁场的南极就是地理的北极B．司南之杓，投之于地，其柢指北C．手摇发电机的工作原理与动圈式话筒的相同D．奥斯特实验证实通电导线在磁场中受力运动3、2021年4月，海南舰在三亚某军港交接入列。海南舰作为海上大型作战平台，备受关注。下列说法正确的是（）A．海南舰在海面静止时，甲板上的飞机起飞后，受到的浮力不变B．在加速靠近海岛的过程中，船舱内的坦克相对于海岛是静止的C．舰船电力由柴油发电机提供，发电机原理跟家用电风扇原理相同D．因流速大压强小，两军舰在海上并列航行时要保持一定的距离4、如图所示的磁悬浮地球仪，在地球仪底端有一个磁铁，在底座内部有一个金属线圈，线圈通电后，地球仪可悬浮在空中。下列说法正确的是（）A．地球仪周围存在磁场，同时也存在磁感线B．地球仪周围的磁场分布是均匀的C．地球仪周围各点的磁场方向都相同D．地球仪是利用同名磁极相互排斥的原理悬浮的5、刷卡机广泛应用于银行、超市等。如图所示的POS刷卡机读出信息的原理是：当带有磁条的信用卡在刷卡机上刷过时，刷卡机的检测头就会产生感应电流，便可读出磁条上的信息。下列装置的工作原理与刷卡机读取信息原理相同的是（）A．B．C．D．6、如图是探究“电磁感应现象”的实验装置。下列操作能使灵敏电流计指针发生偏转的是（）A．断开开关S，磁体、导体ab均保持不动B．闭合开关S，磁体不动，导体ab沿竖直方向上下运动C．闭合开关S，导体ab不动，磁体沿水平方向左右运动D．断开开关S，磁体不动，导体ab沿水平方向左右运动7、下列实验与手摇发电机工作原理相同的是（）A．电磁铁B．通电线圈在磁场中扭转C．电磁感应D．磁场对电流的作用8、如图所示，电磁技术广泛应用于生活，下列说法不正确的是（）A．动圈式话筒利用了电磁感应原理B．手机无线充电效率不可能达到100%C．转动风扇，灯泡亮起来，利用了电磁感应原理D．电流表指针的偏转利用了电磁感应原理，且电流越大，偏角越大9、在物理学中，通常用小磁针静止时其N极的指向表示其所在位置的磁场方向，如图所示，下列四幅图中能正确表示出小磁针所处位置磁场方向的是（）A．B．C．D．10、如图所示，用导线、灵敏电流表组成闭合回路。选项中，用“○”示闭合电路中垂直于纸面方向放置的导线ab的横截面，当导线ab在磁场中沿虚线运动，灵敏电流表指针有明显偏转的是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示是一种温度自动报警器的原理图。制作时，在（选填“煤油”或“水银”）温度计的玻璃管中插入一段金属，使温度计两端分别与电源的两极相连。当温度达倒金属丝下端所指的温度时，电磁铁具有，将衔铁吸引过来，使电铃发出报警信号。2、小英看到某小区车库积水造成大量财产损失的新闻后，设计了如图所示的车库积水自动报警器，图中A、B位置可以安装电铃或LED灯，车库没有积水时，LED灯亮；车库有积水时，左侧控制电路接通，电磁铁通电，具有性，把衔铁吸下，电铃发出声音。电铃应该安装在图中的位置。3、如图所示的悬浮地球仪，球体和底座都是由磁性材料制成的。它利用了同名磁铁相互（选填“吸引”或“排斥”）的原理；指南针能够指示南北方向，是因为地球周围存在。4、如图所示是研究通电导体在磁场中受力方向与哪些因素有关的实验。比较（a）、（b）两图可知通电导体在磁场中的受力方向跟有关，比较（a）（c）两图可知通电导体在磁场中的受力方向还跟有关。5、小明同学用硬纸板和大头针制作底座，把两根缝衣针磁化后，穿过按扣的两个孔，放在底座的针尖上，就制作成了一个如图所示的指南针．指南针能指南北说明地球周围存在．该指南针静止后，针尖指南方，则针尖是指南针的(填“N”或“S”)极．6、图甲为一个简易电动机，它由一节旧电池、小块钕磁铁和线框组成，磁铁吸在电池下端，线框由
